PSG support de guidage d'entrée de portail coulissant – montage latéral, acier
product unavailable
ajouter à la liste de souhaits
Description
PSG support de guidage d'entrée de portail coulissant – montage latéral, acier

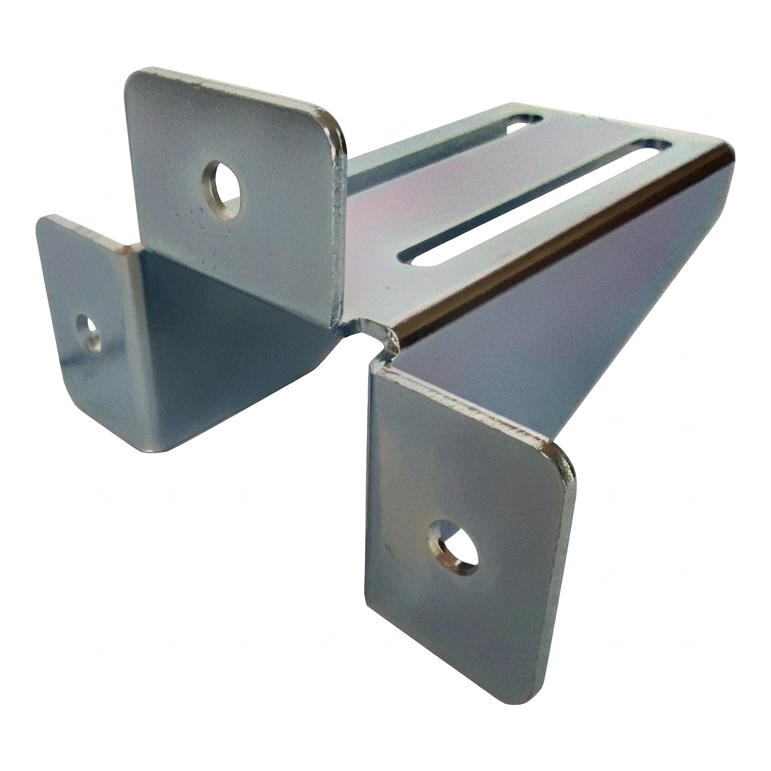

Le support de guidage d'entrée PSG est un élément de construction en acier destiné au montage latéral du logement de guidage d'entrée dans les portails coulissants autoportants. Grâce à sa construction solide en tôle d'acier d'une épaisseur de 4 mm et à ses trous de montage précis, il assure une fixation durable et stable du guidage à roulettes au poteau ou au mur. Le produit raccourcit le temps d'installation — les trous oblongs permettent de régler la position sans devoir repercer.
Le support est un élément indispensable dans les systèmes de portails coulissants où le guidage d'entrée doit être monté latéralement et non par le haut. Il convient partout où la construction du poteau ou du mur nécessite d'éloigner le logement de guidage d'entrée de la surface de montage — la saillie de 175 mm assure la distance appropriée.

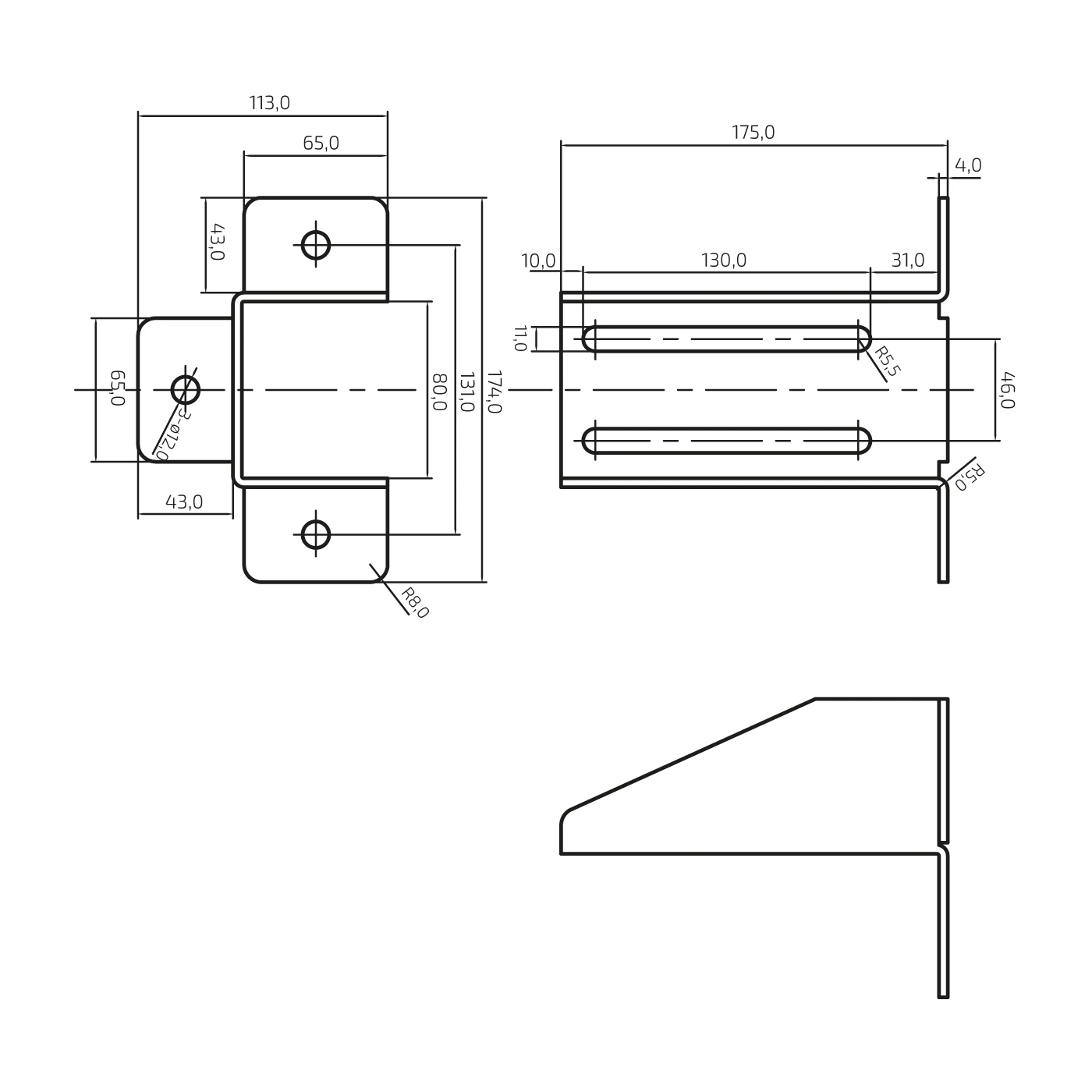

Dimensions d'encombrement
- Hauteur totale : 174 mm
- Largeur totale : 113 mm
- Longueur (saillie du mur) : 175 mm
- Hauteur du corps : 80 mm
- Épaisseur de la tôle : 4 mm
- Poids : 1,156 kg
Trous de montage et de réglage
- Trous de montage : 3 × ⌀12 mm (sur les brides latérales)
- Entraxe des trous de montage (vertical) : 131 mm
- Trous oblongs : longueur 130 mm, largeur 11 mm
- Entraxe des trous oblongs (vertical) : 46 mm
- Distance du trou oblong du bord avant : 10 mm
- Distance du trou oblong du bord arrière : 31 mm
- Rayon d'arrondi du trou oblong : R5,5
Brides de fixation
- Dimensions des brides latérales : 65 × 43 mm
- Dimensions de la bride avant : 65 × 43 mm
- Rayon d'arrondi des bords : R8
- Rayon de pliage : R5
Données matériau et d'identification
- Matériau : tôle d'acier
- Fabricant : PSG
- EAN : 5903313203593
Le support convient au montage aussi bien sur des poteaux en acier qu'en béton. Les trous oblongs permettent un réglage précis de la position du logement de guidage d'entrée en horizontal, ce qui est particulièrement utile pour corriger l'axe du portail après la pose des poteaux. Les trois trous circulaires ⌀12 mm sur les brides assurent un ancrage sûr de l'élément au support.
