PSG support de guidage de portail 60 pour rail 60×60 mm – portail coulissant autoporteur

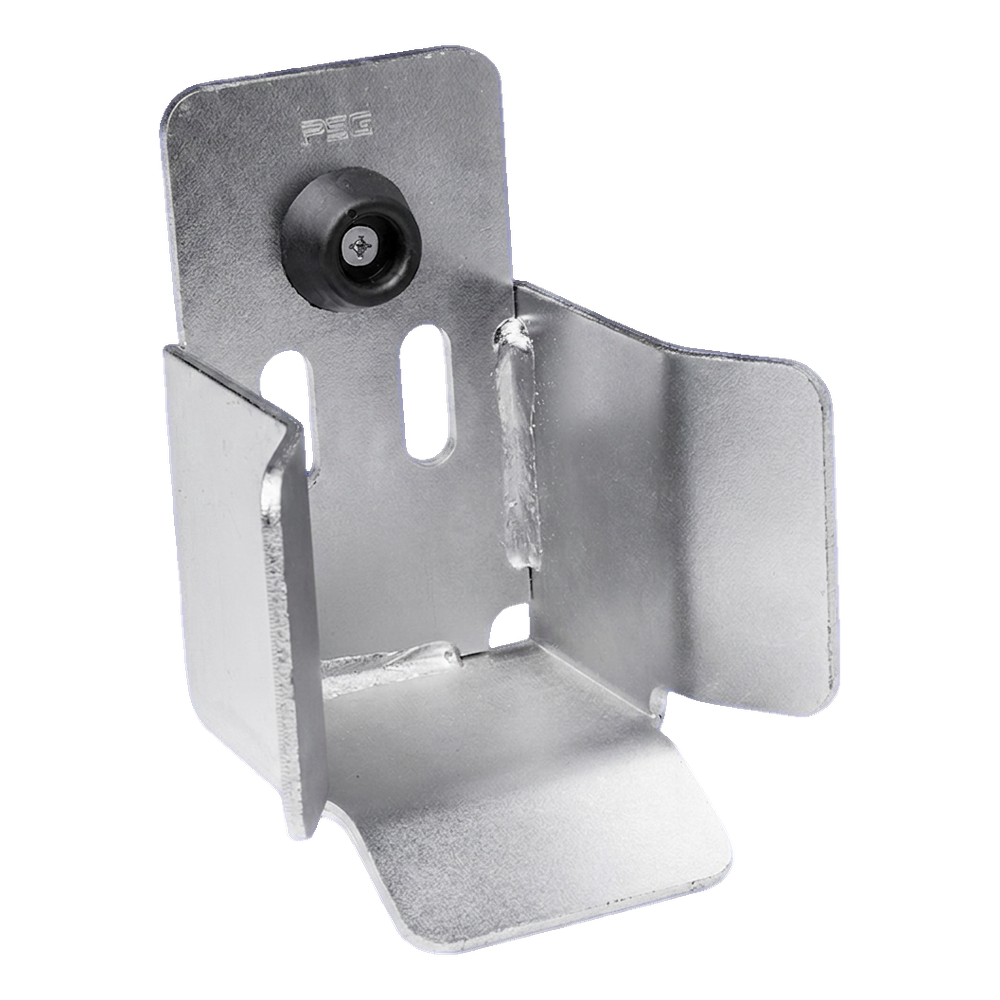

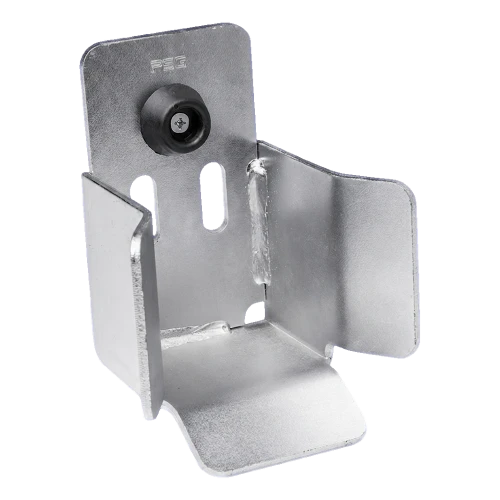

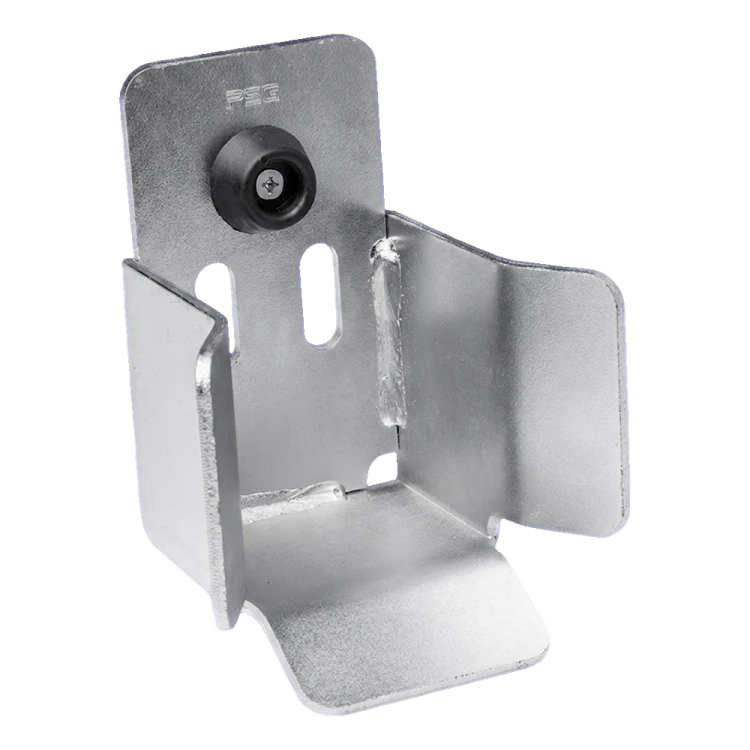

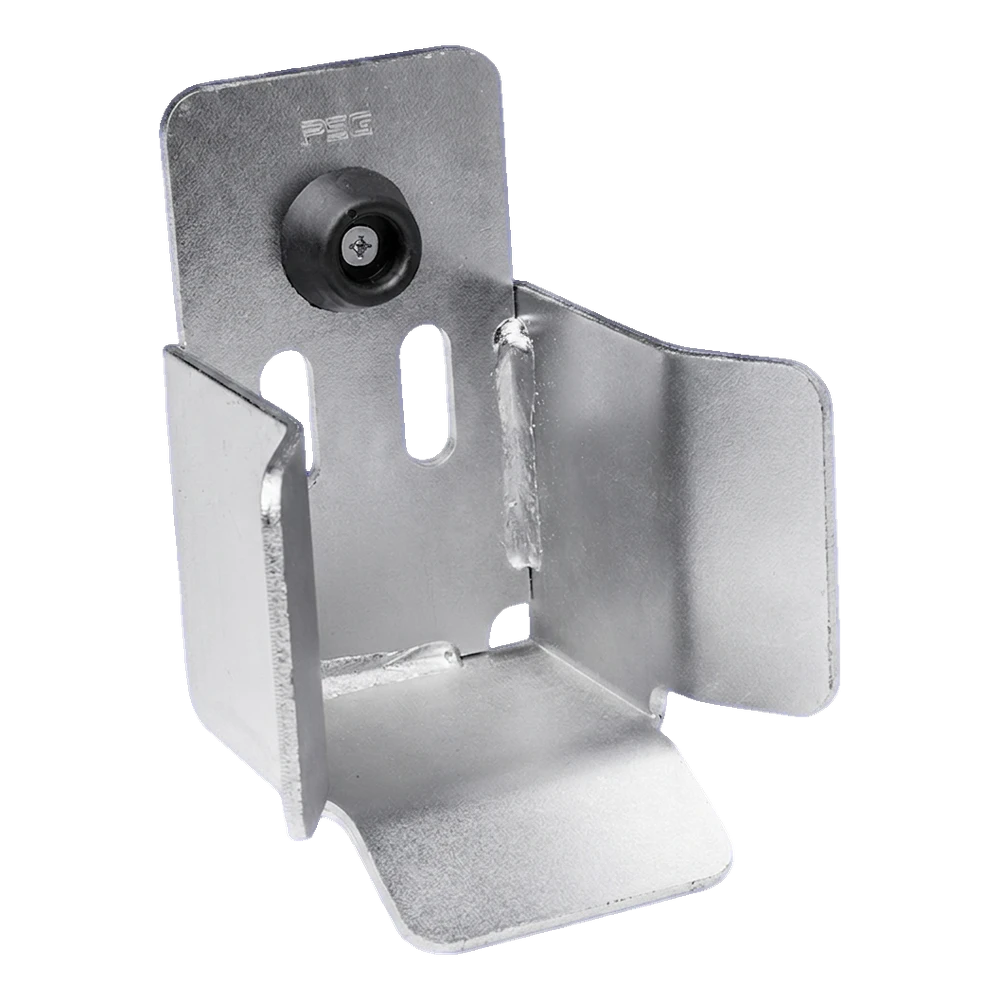

PSG support de guidage 60 est un élément de guidage robuste, destiné au montage de portails coulissants autoporteurs équipés d'un rail porteur de section 60×60 mm. Fabriqué en tôle d'acier épaisse de 4 mm, il assure un guidage stable et une entrée sûre du vantail du portail sur le chariot roulant. La forme évasée avec parois latérales écartées facilite l'introduction du rail même avec de légers écarts d'alignement — cela accélère le montage et élimine le besoin de réglages répétés.

Le support est équipé d'un rouleau d'amortissement monté sur la tôle de fixation, qui amortit les vibrations et protège le rail du contact direct avec le métal. Les trous de montage en forme de haricot permettent le réglage de position du support après vissage à la structure portante — vous obtenez un ajustement précis sans avoir besoin de percer à nouveau.

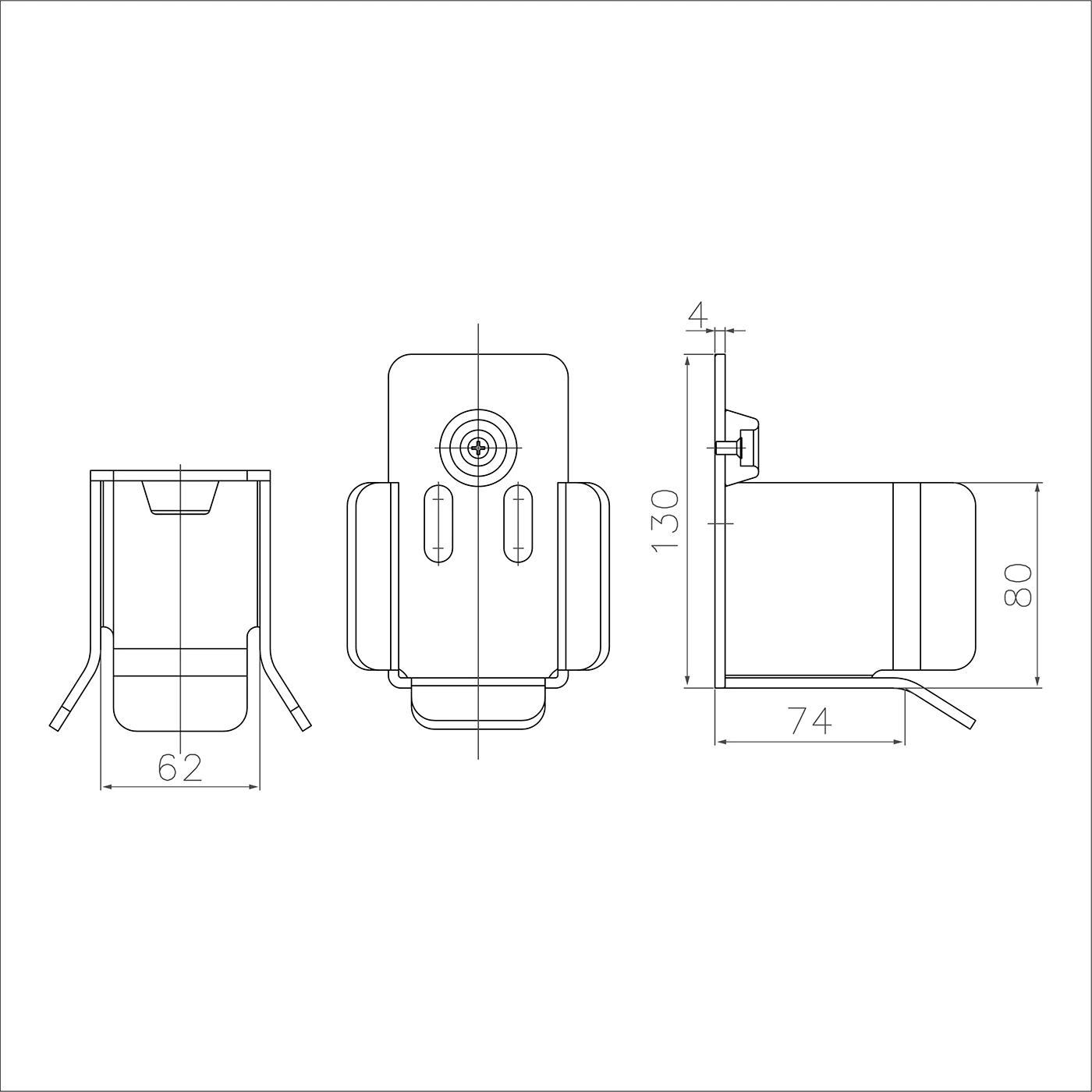

Dimensions et données techniques

Application et montage

Le support de guidage est monté sur un poteau ou une structure portante au point de fermeture cible du portail. Sa fonction est de guider en sécurité le rail sur le chariot roulant lors de la fermeture du vantail. Les parois latérales écartées en forme d'entonnoir compensent les légers écarts de trajectoire du portail, ce qui est particulièrement important pour les longues portées et les conditions thermiques variables affectant la dilatation de la structure.

Les trous de montage de type haricot permettent un réglage fluide en vertical et horizontal sans avoir besoin de percer de nouveaux trous — c'est un vrai gain de temps sur le chantier. La construction solide en tôle 4 mm garantit un fonctionnement sans défaillance pendant de nombreuses années même pour les portails industriels intensivement exploités.
