PSG support de fixation pour guidage de portail coulissant en acier 150×120 mm
Leave feedback on the product
Support PSG pour fixation de guidage de portail coulissant, en acier. Dimensions 150×120 mm, épaisseur de tôle 3 mm, poids 0,72 kg. Bras vertical avec 3 trous oblongs 11×70 mm, bras horizontal avec 4 trous 11×17 mm. Embossage de renforcement R8 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-249
Description
PSG support de fixation pour guidage de portail coulissant en acier 150×120 mm

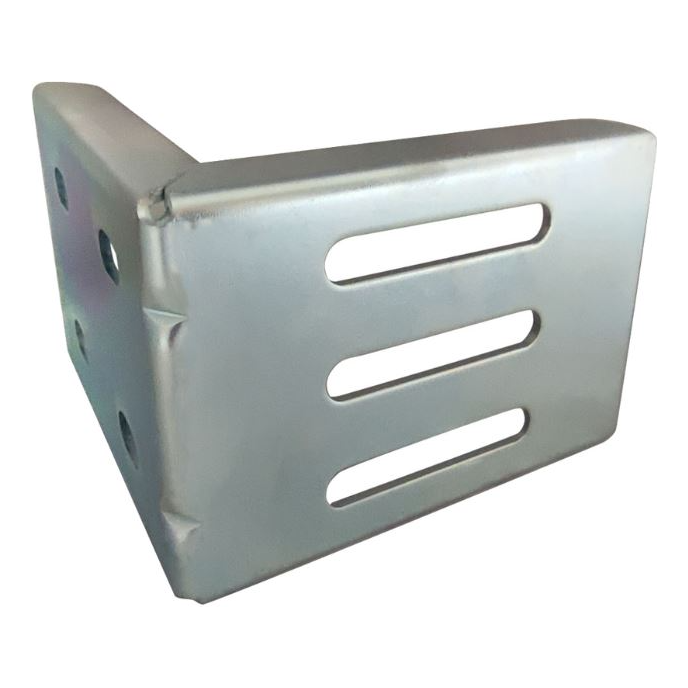

Support de fixation pour guidage de marque PSG est un élément de montage robuste en forme de L, destiné aux systèmes de portails coulissants. Il sert de base pour fixer le support de guidage du chariot de portail — garantit une connexion stable et réglable entre le support et la structure du portail ou le poteau. Grâce aux trous de montage oblongs, il permet un réglage précis de la position sur trois axes, ce qui facilite considérablement l'ajustement du portail lors du montage.

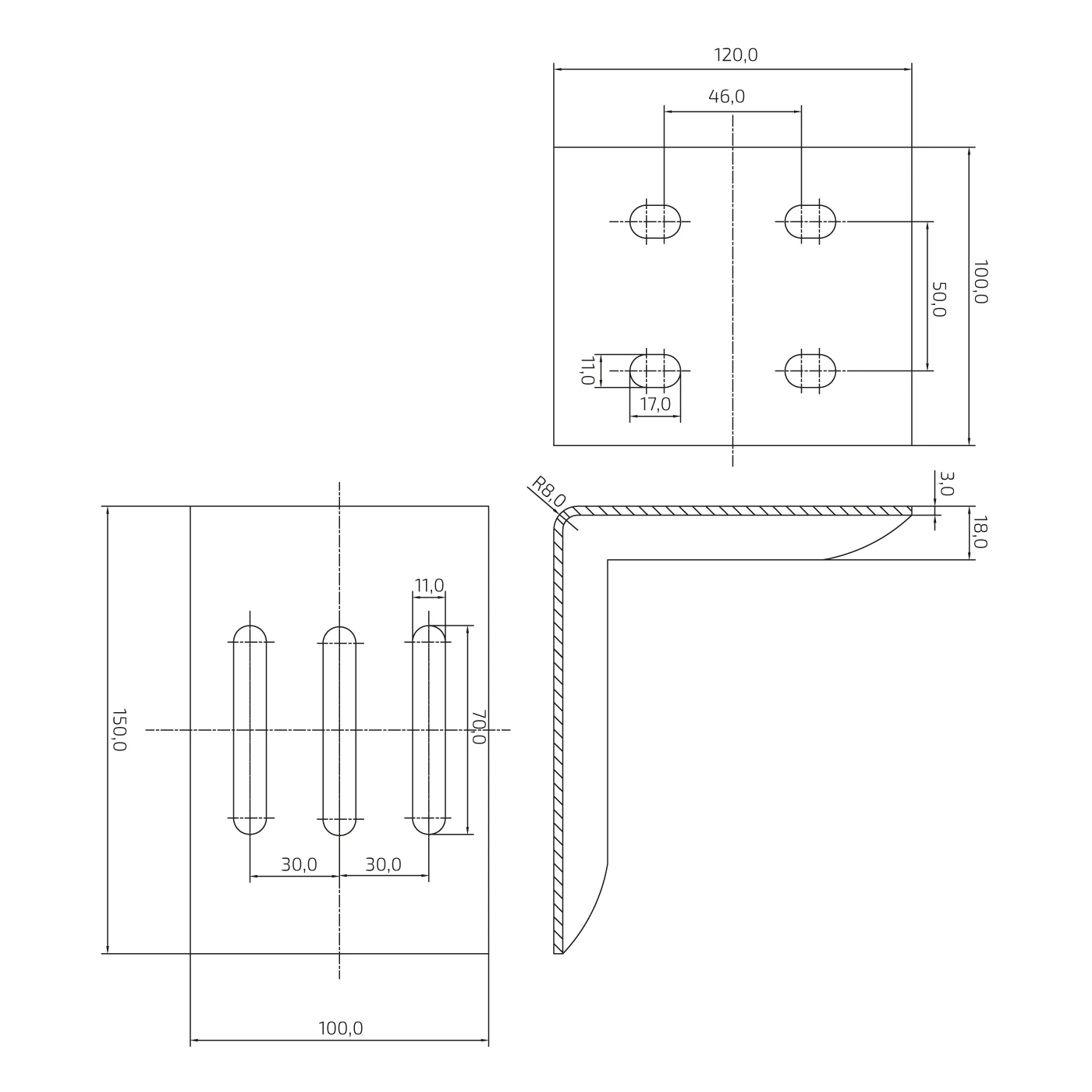

Dimensions et construction
- Dimensions du bras vertical (plus long) : 150 × 100 mm
- Dimensions du bras horizontal (plus court) : 120 × 100 mm
- Épaisseur de la tôle d'acier : 3 mm
- Rayon de pliage intérieur : R8 mm
- Embossage de renforcement au coin : 18 mm
- Poids : 0,72 kg
Trous de montage
- Bras vertical : 3 trous oblongs de dimensions 11 × 70 mm, entraxe 30 mm
- Bras horizontal : 4 trous oblongs de dimensions 11 × 17 mm, entraxe 46 × 50 mm
Les trous de montage oblongs sur les deux bras permettent un réglage continu de la position du support de guidage tant verticalement qu'horizontalement. Les trois grands trous oblongs (70 mm) sur le bras vertical offrent une large plage de réglage en hauteur, ce qui est particulièrement important pour compenser les irrégularités du sol ou ajuster le niveau du rail de roulement.
Données de catalogue
- Fabricant : PSG
- Matériau : acier avec embossage de renforcement
- EAN : 5903313203609
Le support fait partie du système d'accessoires de portail PSG et fonctionne avec les supports de guidage dédiés aux chariots de roulement des portails coulissants. La construction solide en tôle d'acier d'épaisseur 3 mm avec embossage supplémentaire au coin garantit une rigidité et une durabilité élevées — même lors de l'utilisation quotidienne de portails coulissants lourds.
