PSG support de butée pour portail coulissant sur rail 140×140 mm en acier
Leave feedback on the product

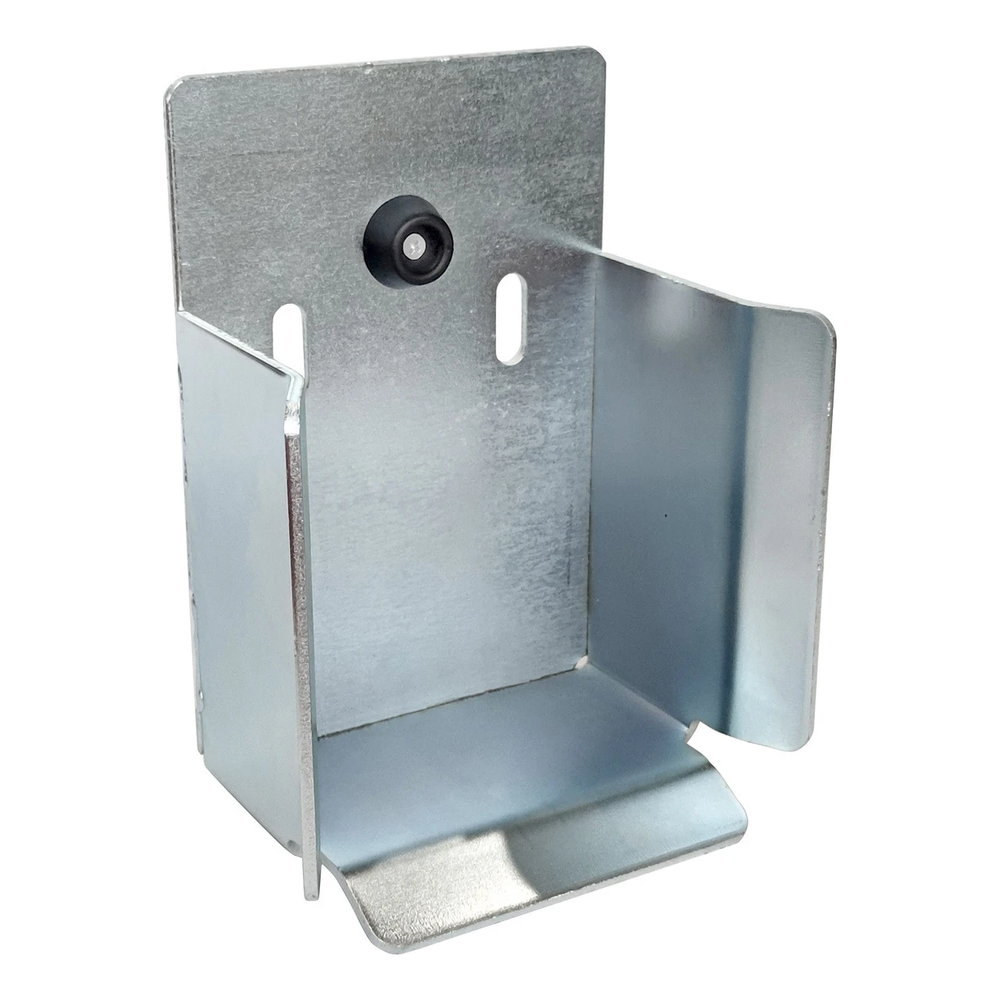

PSG support de butée pour portail coulissant sur rail 140×140 mm, en acier galvanisé argenté. Dimensions 222×154×110 mm, épaisseur de tôle 4 mm, poids 2,46 kg. Avec butoir en caoutchouc amortisseur.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-283
Description
PSG support de butée pour portail coulissant sur rail 140×140 mm en acier
Le support de butée PSG est un élément d'extrémité en acier destiné aux portails coulissants se déplaçant sur un rail 140×140 mm. Monté près du poteau de fermeture, il arrête et stabilise précisément le vantail du portail en position fermée — garantissant une position de fermeture répétable et précise à chaque cycle de fonctionnement.
Lors de la fermeture, le galet d'accostage du portail s'engage dans le profil du support en forme de U avec des bords guide évasés. Ainsi, une partie des charges se transfère au point de fermeture, déchargeant les chariots et galets de roulement. Cela prolonge réellement la durée de vie de tout le système de roulement — particulièrement important pour les portails plus lourds et intensivement exploités. Le butoir en caoutchouc intégré amortit le moment d'arrêt du vantail, limitant le bruit et les vibrations.
Avantages pour l'installateur
- Positionnement précis du portail — le vantail s'arrête toujours au même endroit, ce qui élimine le besoin d'ajustement manuel de la fermeture
- Décharge du système de roulement — le transfert d'une partie des charges sur le support limite l'affaissement de la face du portail dans le temps et réduit l'usure des galets
- Stabilisation en position fermée — le portail fermé ne 'dérive' pas sous l'effet du vent ou des irrégularités du terrain
- Amortissement de la fermeture — le butoir en caoutchouc atténue les chocs, améliorant la culture de travail et prolongeant la durée de vie des éléments

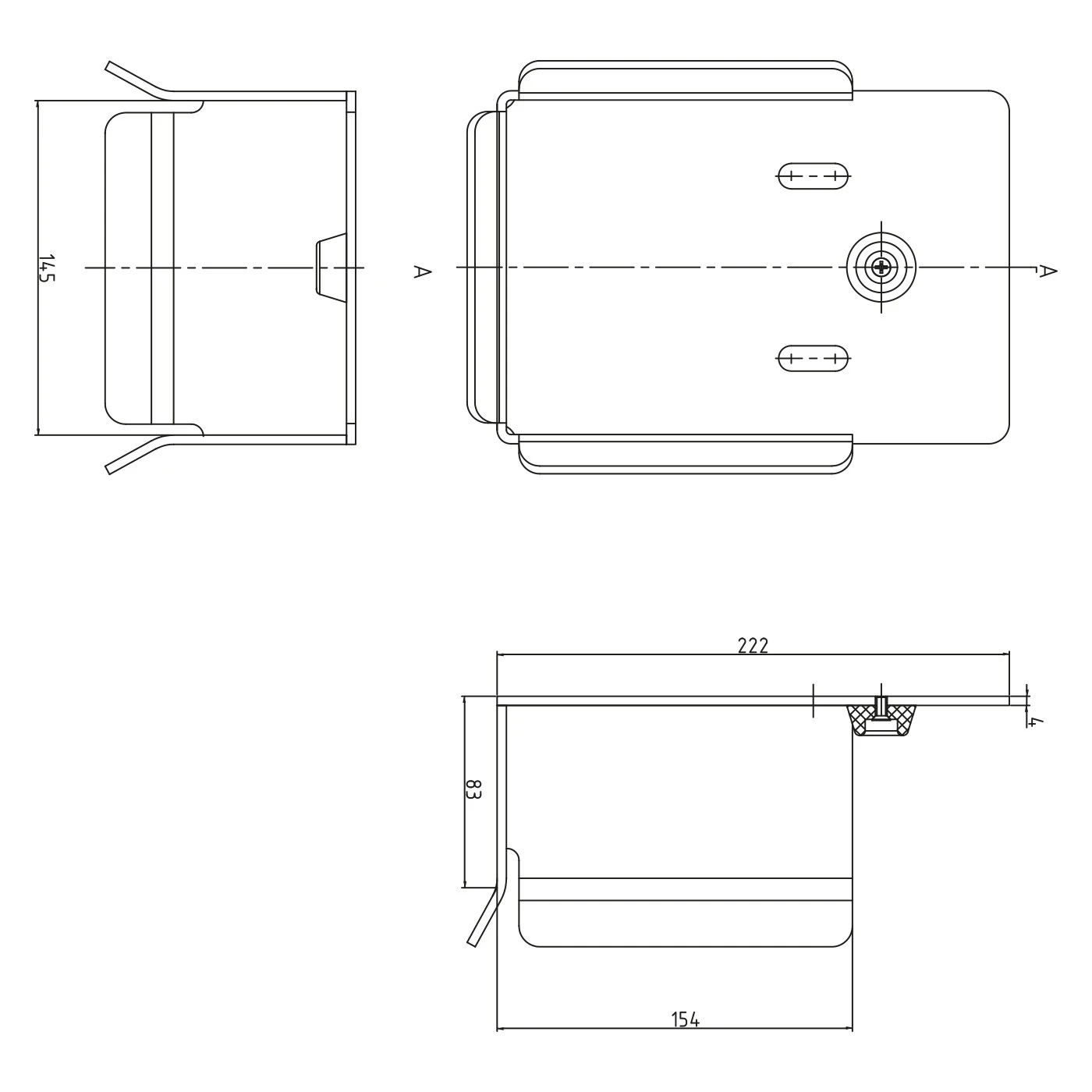

Dimensions et données techniques
- Destination : pour rail 140×140 mm
- Longueur totale (plaque supérieure) : 222 mm
- Largeur intérieure de l'attrapeur : 145 mm
- Longueur de la partie inférieure de l'attrapeur : 154 mm
- Hauteur intérieure (utile) : 83 mm
- Profondeur : 110 mm
- Épaisseur de tôle : 4 mm
- Matériau : acier
- Couleur : argenté (zinc)
- Poids : 2,46 kg
- EAN : 5903313208451
Montage et application
Le support de butée se monte à l'extrémité de la voie du portail — directement près du poteau de fermeture. Il est dédié aux systèmes de rails encastrés dans le sol, dans lesquels le portail se déplace sur des galets adaptés au rail 140×140 mm. Les trous de montage (haricots longitudinaux) dans la plaque supérieure permettent le réglage de la position du support par rapport à l'axe du rail, ce qui facilite le réglage précis du point de fermeture dès l'étape d'installation.
