PSG pivot avec plaque 60×60 mm – charnière inférieure pour portail battant
product unavailable
ajouter à la liste de souhaits
Description
PSG pivot avec plaque 60×60 mm – charnière inférieure pour portail battant

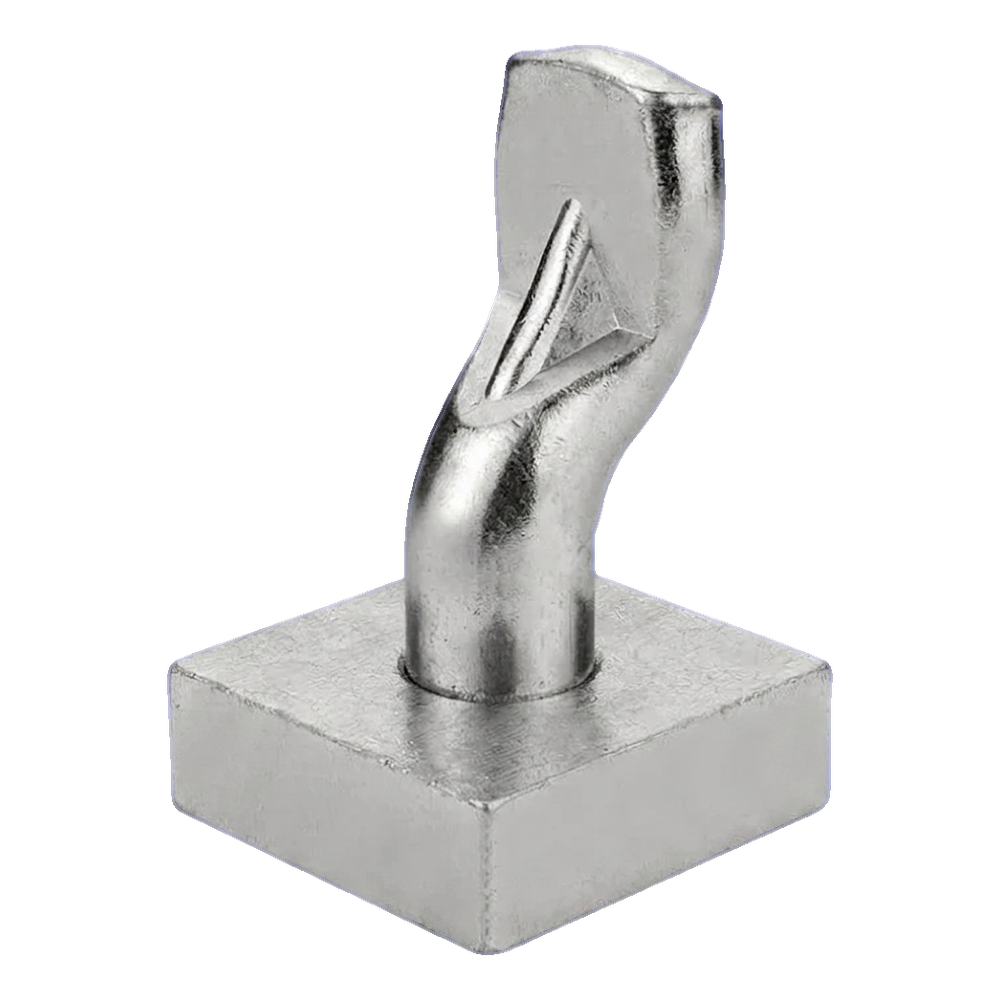

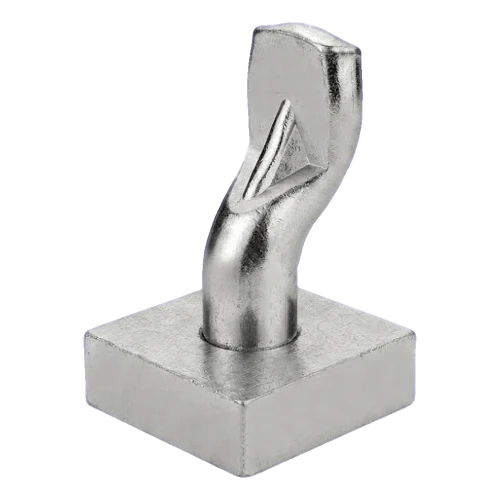

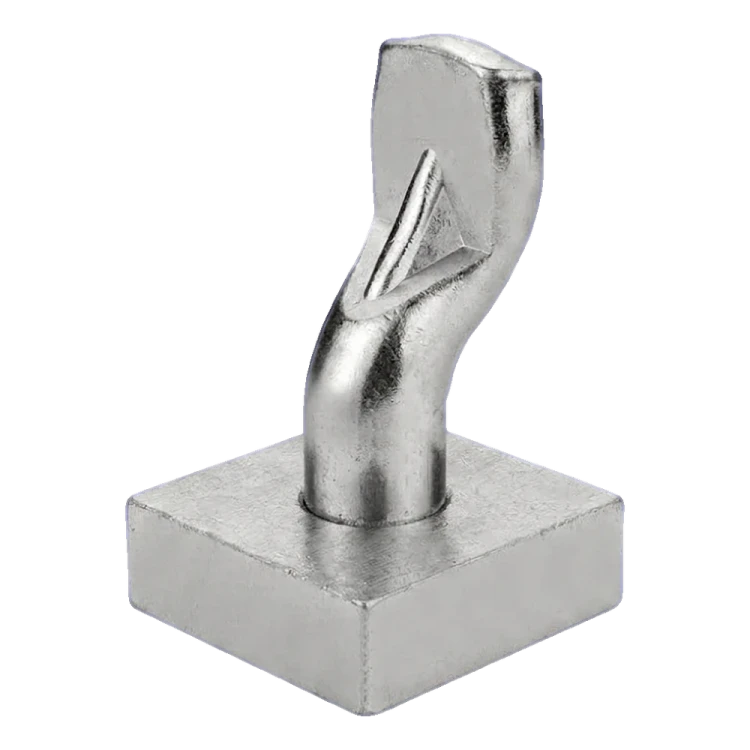

PSG pivot avec plaque (30) est une charnière inférieure en acier destinée au montage de portails battants. L'élément se compose d'un pivot inséré dans le manchon de la charnière supérieure et d'une plaque de montage carrée qui se fixe à la base du portail. La construction solide et monobloc en acier assure une capacité de charge élevée et une durabilité même lors d'une utilisation intensive.
La charge admissible d'une paire de charnières (supérieure + inférieure) sur un vantail de portail d'une longueur de 2 m est de 150 kg, ce qui permet la suspension sécurisée de vantaux lourds avec remplissage plein ou panneaux. Le pivot est monté par le bas — la plaque constitue une base stable, et le tenon profilé avec rainure assure un positionnement sûr et une rotation libre du vantail.

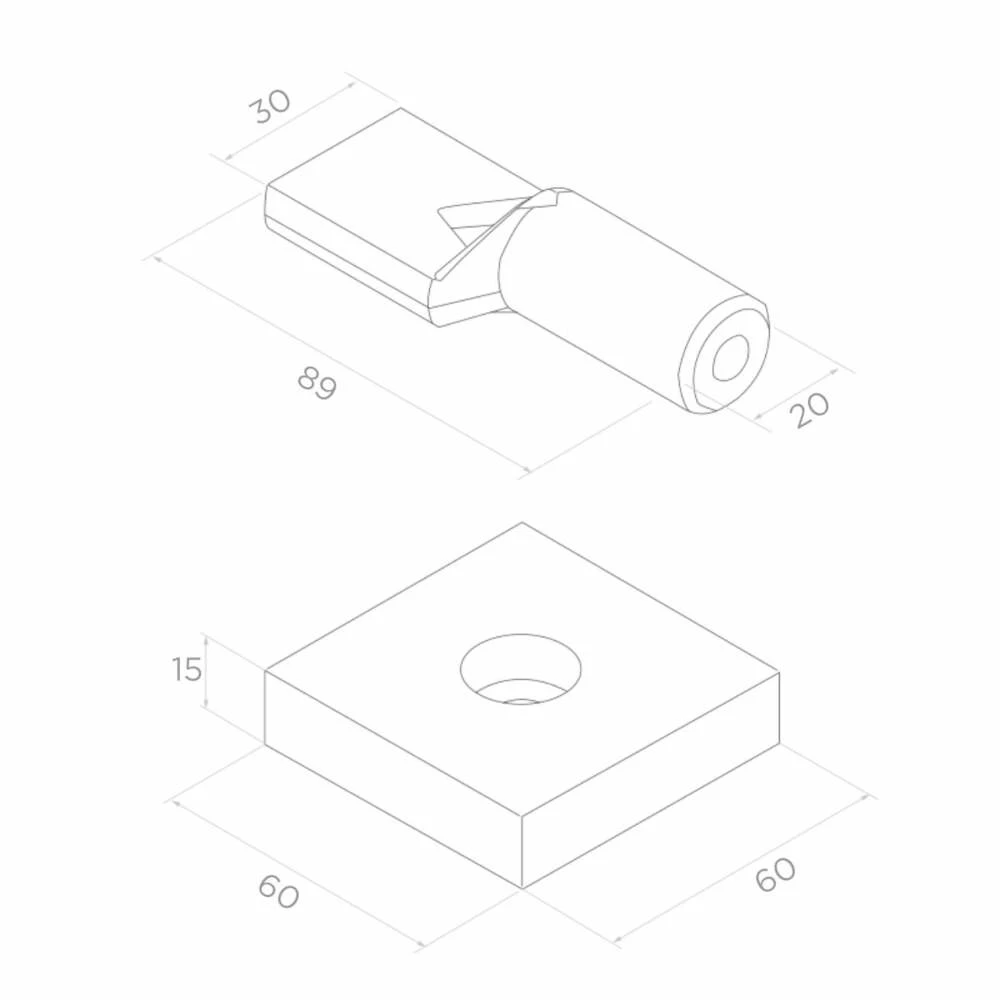

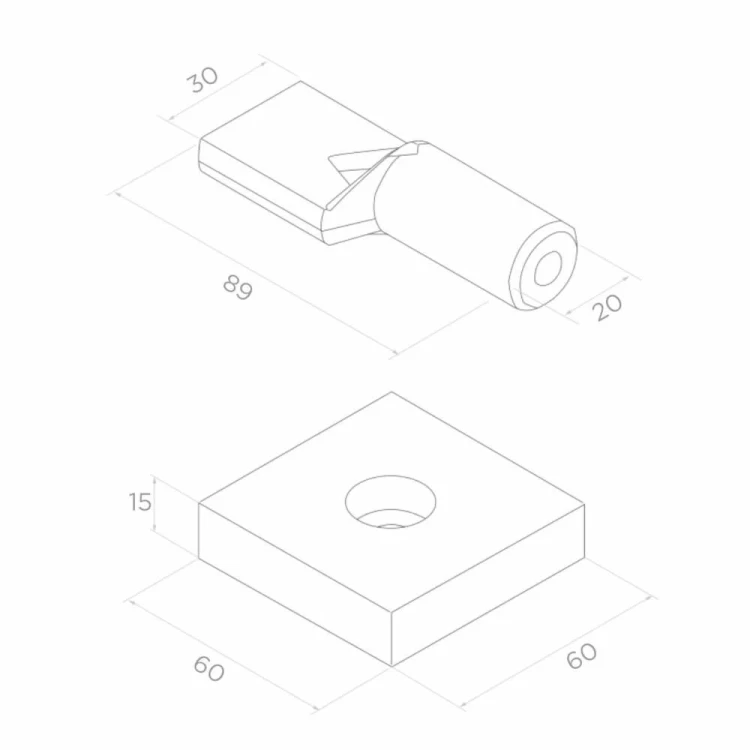

Dimensions et paramètres techniques
- Longueur totale du pivot : 89 mm
- Largeur de la tête du pivot : 30 mm
- Diamètre de la partie cylindrique du pivot (axe de rotation) : Ø20 mm
- Dimensions de la plaque de montage : 60 × 60 mm
- Épaisseur de la plaque de montage : 15 mm
- Matériau : acier
- Poids : 0,59 kg
- Charge admissible d'une paire de charnières (vantail 2 m) : 150 kg
- EAN : 5901289676243
- Fabricant : PSG
Application et montage
Le pivot avec plaque est l'élément inférieur de la charnière d'un portail battant. La plaque se monte sur le poteau ou la base de la clôture à l'aide de vis (trou central dans la plaque), et le pivot constitue l'axe sur lequel tourne le vantail du portail. Le produit est destiné à être utilisé en paire avec la charnière supérieure correspondante — ensemble, ils forment un système de charnière complet pour un vantail. Grâce à sa construction massive et sa géométrie simple, le montage est rapide et ne nécessite pas d'outils spécialisés, ce qui se traduit par un temps de réalisation plus court du chantier sur le site de construction.
Données techniques
| Matériau | Acier |
| Diamètre | 20 |
