PSG ancrage en acier M20 fi 27 L-160 avec charnière réglable et rosace
product unavailable
ajouter à la liste de souhaits
Description

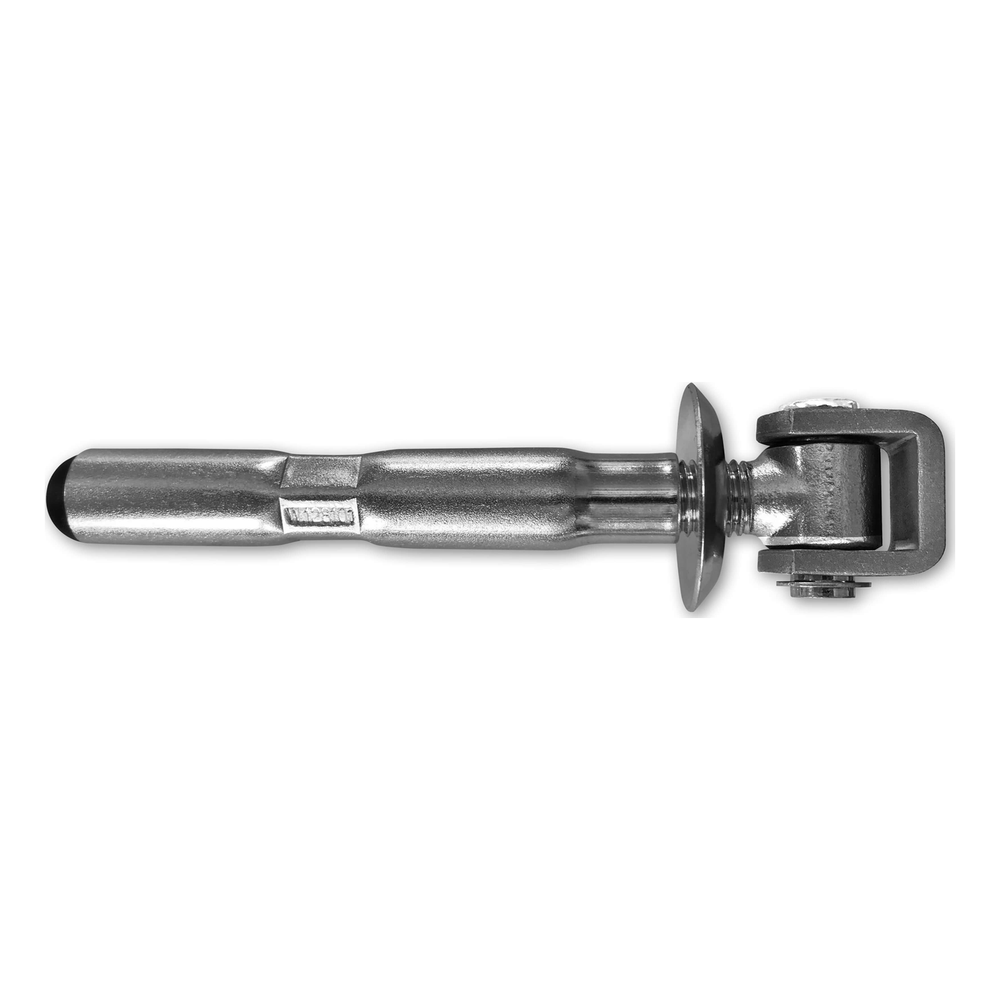

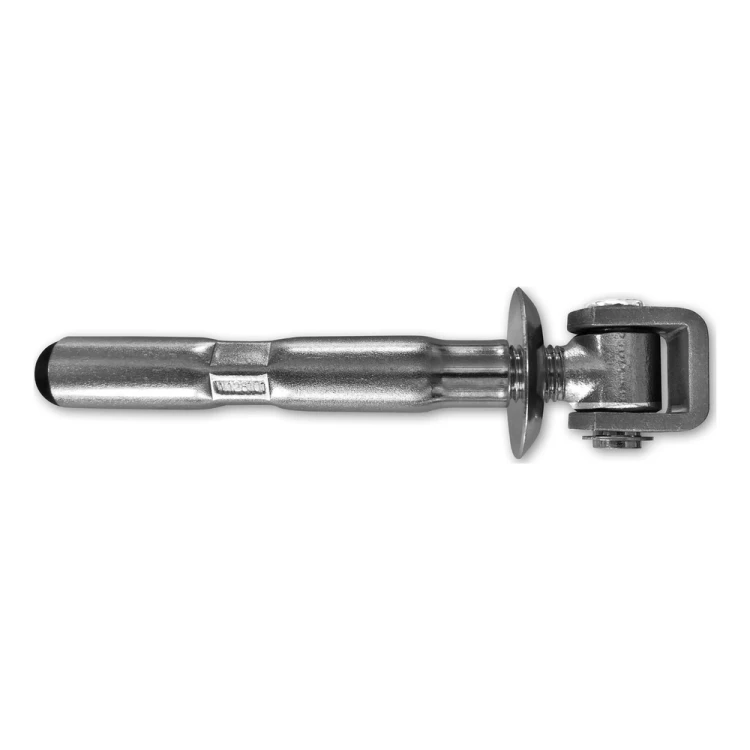

PSG ancrage en acier M20 fi 27 L-160 avec charnière réglable et rosace
L'ancrage en acier M20 avec charnière réglable et rosace est un kit de montage complet destiné à fixer les charnières de portails et portillons dans des poteaux en béton, pierre ou clinker. Grâce au rétrécissement spécialement profilé pour l'application d'ancrage chimique, le montage est rapide, sûr et durable — sans nécessité de sceller l'ancrage au mortier.
Le kit comprend un ancrage d'une longueur de 160 mm et d'un diamètre fi 27 mm avec filetage intérieur M20 ainsi qu'une charnière réglable complète M20 avec rosace. La plage de réglage de la charnière est de 40–65 mm, ce qui permet d'ajuster précisément la position du vantail de portail ou portillon après montage de l'ancrage. La rosace d'un diamètre de 58 mm masque le point de fixation et donne à l'installation un aspect esthétique et fini.

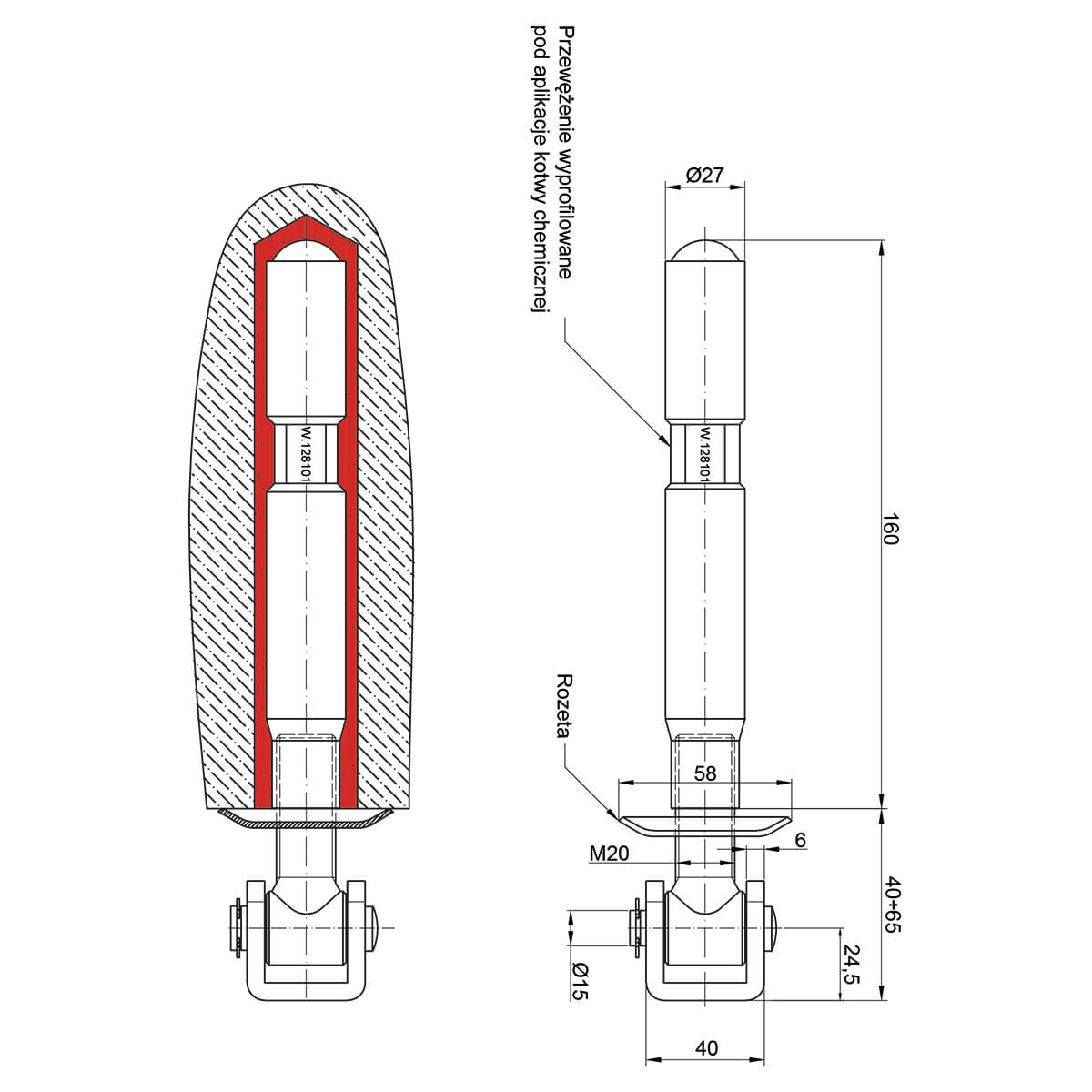

Dimensions et paramètres techniques
- Fabricant : PSG
- Filetage intérieur : M20
- Diamètre du corps d'ancrage : fi 27 mm
- Longueur du corps d'ancrage : 160 mm
- Longueur totale du kit : 225 mm
- Diamètre de la rosace : 58 mm
- Épaisseur de la rosace : 6 mm
- Plage de réglage de la charnière : 40–65 mm
- Diamètre de l'axe de charnière : fi 15 mm
- Largeur de l'oreille de charnière : 40 mm
- Hauteur de l'oreille de charnière : 24,5 mm
- Matériau : acier
- Poids : 0,62 kg
- EAN : 5901431941274
Application et montage
L'ancrage est destiné à être scellé ou collé dans les poteaux de clôture — en béton, pierre ou clinker. Le rétrécissement sur le corps d'ancrage est profilé de façon à assurer une connexion optimale avec l'ancrage chimique, ce qui garantit une haute capacité portante et une résistance aux charges dynamiques typiques des vantaux de portails et portillons. La rosace couvrant le point de montage assure un effet visuel propre et professionnel.
Le réglage de la charnière dans la plage 40–65 mm permet de corriger la position du vantail sans nécessité de démonter l'ancrage, ce qui accélère considérablement les travaux de finition sur le chantier et élimine le besoin de resceller l'élément en cas de légers écarts dimensionnels du poteau.
Données techniques
| Matériau | Acier |
| Type de filetage | M20 |
