Onduleur hybride Sofar 3,6kW monophasé 16A
Leave feedback on the product
Onduleur hybride monophasé 3,6kW | 2 MPPT | Batteries 48V. Inverseur solaire avec interrupteur DC intégré, compatible batteries lithium-ion et plomb-acide. Puissance de charge/décharge maximale 3000W, fonction EPS avec temps de commutation 10ms, indice de protection IP65.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: GPV-400-47
Description

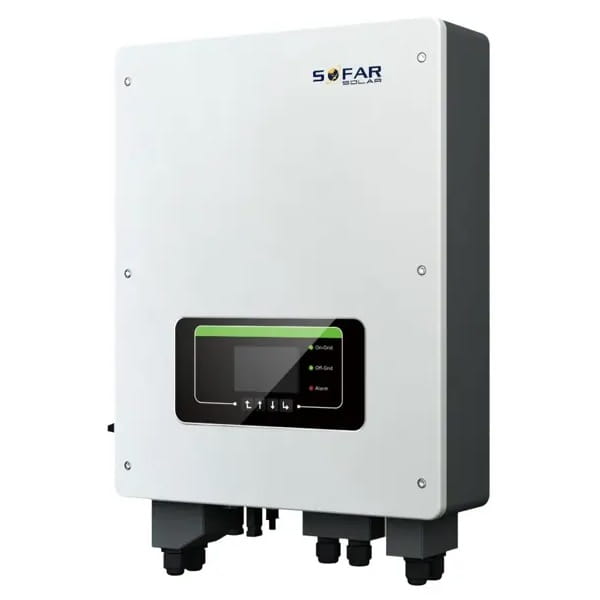

Sofar Onduleur Hybride 3,6kW Monophasé 16A
Onduleur hybride 3,6kW 1F 16A HYD 3600-ES Hybrid inverter 2MPPT interrupteur DC EPS HYD3600ES SOFAR
L'onduleur ne comprend pas de batterie dans le kit
Paramètres techniques
| Paramètre | Valeur |
|---|---|
| Série et type | Onduleur hybride 3,6kW 1F 16A HYD 3600-ES Hybrid inverter 2MPPT interrupteur DC EPS HYD3600ES SOFAR |
| Garantie | 5 ans |
Paramètres de la batterie
| Paramètre | Valeur |
|---|---|
| Type de batterie | batterie lithium-ion, batterie plomb-acide |
| Tension nominale de la batterie | 48 V |
| Plage de tension de la batterie | 42 - 58 V |
| Capacité de la batterie | 50 - 2000 Ah |
| Puissance maximale de charge/décharge | 3000 W |
| Courant de charge maximal | 65 A (programmable) |
| Courant de décharge maximal | 70 A (programmable) |
| Courant de charge (batterie lithium-ion) | BMS |
| Courant de charge (batterie plomb-acide) | 3 étapes, adaptatif avec maintien |
| Niveau de décharge | batterie lithium-ion - 0-90% DOD réglable ; batterie plomb-acide - 0 - 50% DOD réglable |
Entrée DC (côté PV)
| Paramètre | Valeur |
|---|---|
| Puissance d'entrée PV maximale recommandée | 4790 Wp |
| Puissance DC maximale par MPPT | 2400 W |
| Tension d'entrée maximale | 600 V |
| Tension de démarrage | 120 V |
| Tension DC nominale | 360 V |
| Plage de tension de fonctionnement MPPT | 90 - 580 V |
| Plage de tension MPPT à pleine puissance | 180 - 520 V |
| Nombre de MPPT | 2 |
| Courant de sortie DC maximal | 12 A / 12 A |
| Courant de court-circuit DC maximal | 15 A / 15 A |
Sortie AC (côté réseau)
| Paramètre | Valeur |
|---|---|
| Puissance nominale | 3680 W |
| Puissance de sortie maximale | 3680 VA |
| Tension nominale du réseau | L/N/PE, 220, 230, 240 |
| Nombre de phases | monophasé (L-N-PE) |
| Courant d'entrée/sortie maximal | 16 A |
| Plage de tension AC | 180 ~ 276 V (selon la norme locale) |
| Plage de fréquence du réseau | 44 - 55 Hz / 54 - 66 Hz (selon la norme locale) |
| THDi | < 3 % |
| Facteur de puissance | 1 (réglage +/- 0,8) |
Sortie AC (source de secours)
| Paramètre | Valeur |
|---|---|
| Puissance nominale de la source de secours | 3000 VA |
| Phase de fonctionnement | monophasé (L-N-PE) |
| Tension nominale de la source de secours | 13,2 A |
| Puissance apparente maximale | 4000 VA, 10 s |
| THDi | 180 - 276 Vac (selon la norme locale) |
| Temps de commutation | 10 ms |
Rendement
| Paramètre | Valeur |
|---|---|
| Rendement MPPT | 99,9 % |
| Rendement maximal | 97,6 % |
| Rendement européen | 97,2 % |
| Rendement maximal de charge de la batterie | 94,6 % |
| Rendement maximal de décharge de la batterie | 94,6 % |
Protections
| Paramètre | Valeur |
|---|---|
| Protection contre l'inversion de polarité PV | Oui |
| Isolation PV | Oui |
| Surveillance différentielle | Oui |
| Protection contre les surtensions | Oui |
| Protection contre les survoltages | Oui |
| Protection de démarrage progressif de la batterie | Oui |
| Protection SPD | III |
Données générales
| Paramètre | Valeur |
|---|---|
| Plage de température ambiante | -25°C ~ +60°C (déclassement au-dessus de 45°C) |
| Pertes en mode veille | < 10 W |
| Topologie | isolation haute fréquence (pour batterie) |
| Interrupteur DC | Oui |
| Degré de protection | IP65 |
| Plage d'humidité admissible | 0 ~ 100 % |
| Communication | RS485, Wi-Fi/Ethernet/GPRS, SD, CAN2.0 |
| Classe de protection | classe I |
| Altitude de fonctionnement maximale | 2000 m |
| Connexion au capteur de courant | externe |
| Bruit | < 25 dB |
| Poids | 20,5 kg |
| Refroidissement | naturel |
| Dimensions | 566 x 394 x 173 mm |
| Affichage | LCD |
| Garantie | 5 ans (avec possibilité de prolongation) |
Normes
| Paramètre | Valeur |
|---|---|
| CEM | EN 61000-6-2, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 61000-3-12 |
| Normes de sécurité | IEC62109-1/2, IEC62040-1, IEC62116, IEC61727, IEC-61683, IEC60068(1,2,14,30) |
| Normes du réseau électrique | AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21, EN50549, G83/G59/G98/G99, UTE C15-712-1, UNE 206 007-1 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Téléchargements
sofar-hyd-3600-es.pdf
547.82 kB
sofar-hyd-3600-es
