Kozza KE 120 – profilé U pour balustrades entièrement vitrées 5000 mm, fixation latérale
Leave feedback on the product
Profilé U Kozza KE 120 en aluminium EN AW 6063, anodisation mate. Dimensions 60x160 mm, longueur 5000 mm. Pour verre d'épaisseur 12-21,52 mm. Fixation latérale, système plat. Poids 28 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-877
Caractéristiques du produit
[PIM] balustrady-caloszklane #128
- Type d'accessoire Profilé en U
- Matériau Aluminium
Description
Kozza KE 120 – profilé en U pour balustrades entièrement vitrées 5000 mm, fixation latérale

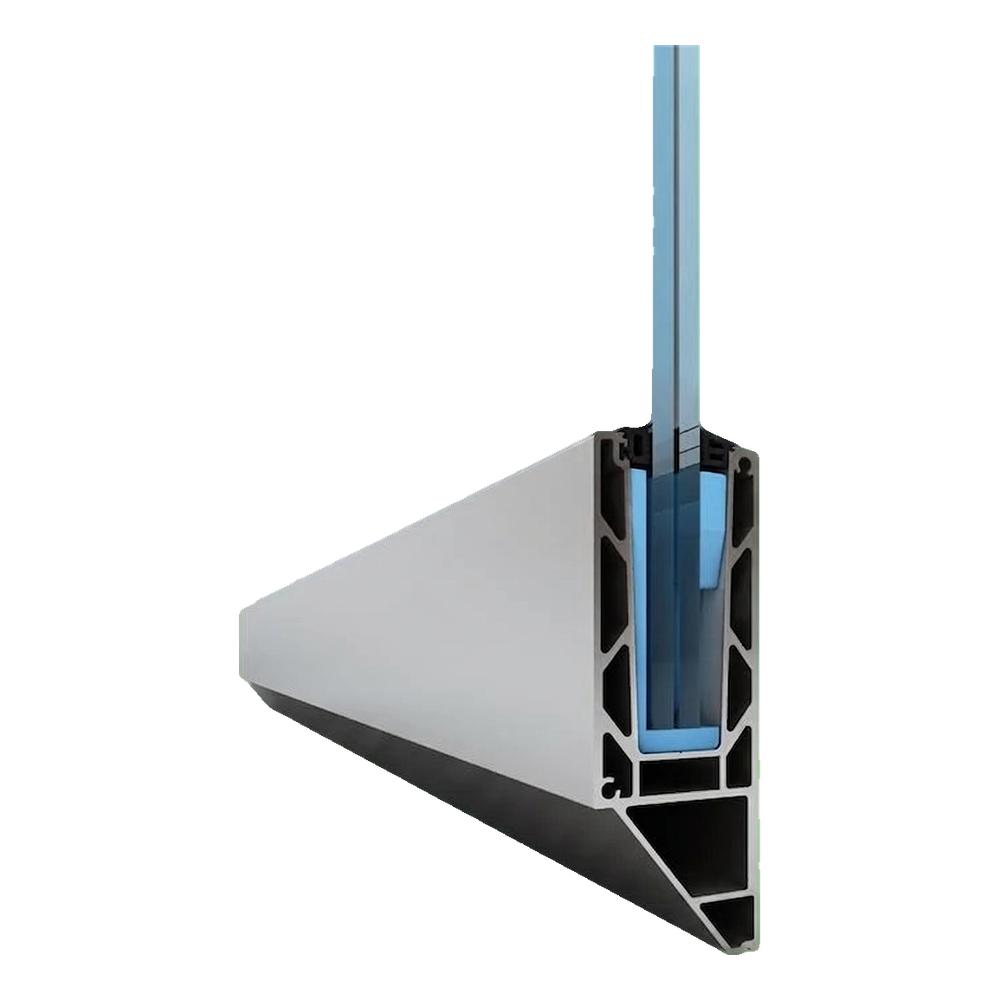

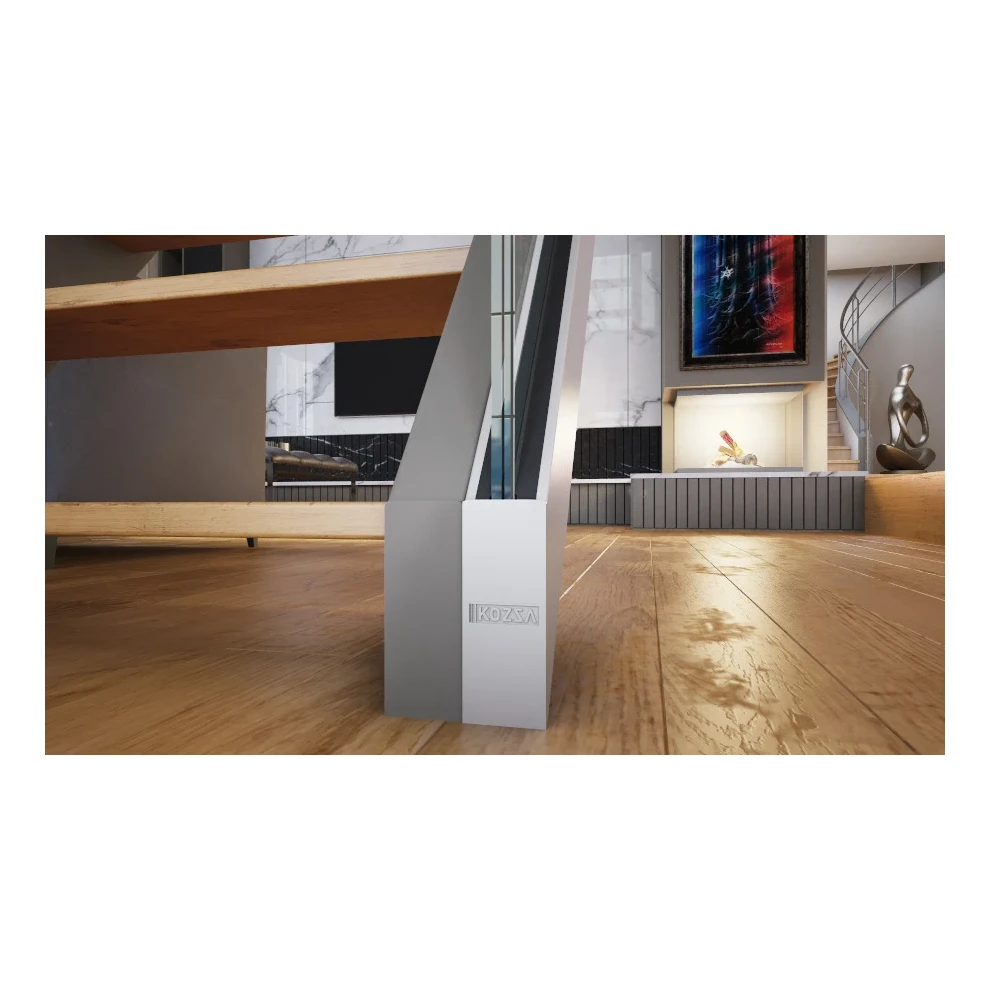

Le profilé à chambre en U pour balustrades entièrement vitrées Kozza KE 120 est une solution professionnelle pour la fixation latérale de panneaux de verre, conçue en collaboration avec des architectes. Grâce au système plat avec anodisation mate, le profilé offre un aspect minimaliste et élégant, idéal aussi bien pour les espaces résidentiels (escaliers, mezzanines, terrasses) que pour les bâtiments commerciaux — hôtels, immeubles de bureaux ou centres commerciaux.
Le profilé KE 120 d'une longueur de 5000 mm accepte une large plage d'épaisseurs de verre — de 12 mm à 21,52 mm — ce qui permet d'utiliser aussi bien des panneaux simples trempés que du verre feuilleté multicouche (VSG/ESG). La hauteur maximale du panneau de verre est de 120 cm, ce qui rend le système adapté à la plupart des applications courantes de balustrades.
Caractéristiques clés du profilé
- Série : KE 120
- Type de profilé : en U à chambre pour balustrades entièrement vitrées
- Fixation : latérale (sur mur ou structure porteuse)
- Système : plat
- Finition : anodisation mate
- Matériau : alliage d'aluminium EN AW 6063
- Plage d'épaisseurs de verre : 12–21,52 mm
- Hauteur maximale du verre : 120 cm
- Longueur du profilé : 5000 mm
- Poids : 28 kg
La polyvalence en matière d'épaisseur de verre est l'un des plus grands atouts du profilé KE 120. Le système couvre trois plages : 12–13,52 mm, 16–17,52 mm et 20–21,52 mm. L'adaptation se fait à l'aide de cales d'écartement dédiées, qui centrent et stabilisent précisément le panneau de verre dans la chambre du profilé. Ainsi, un seul type de profilé répond aux besoins de projets variés — des balustrades intérieures légères aux balustrades extérieures robustes avec verre feuilleté épais.

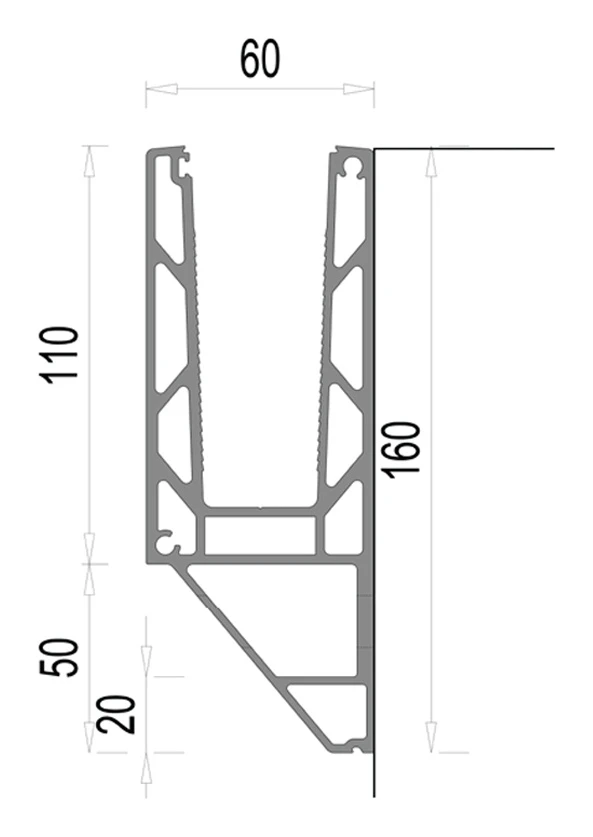

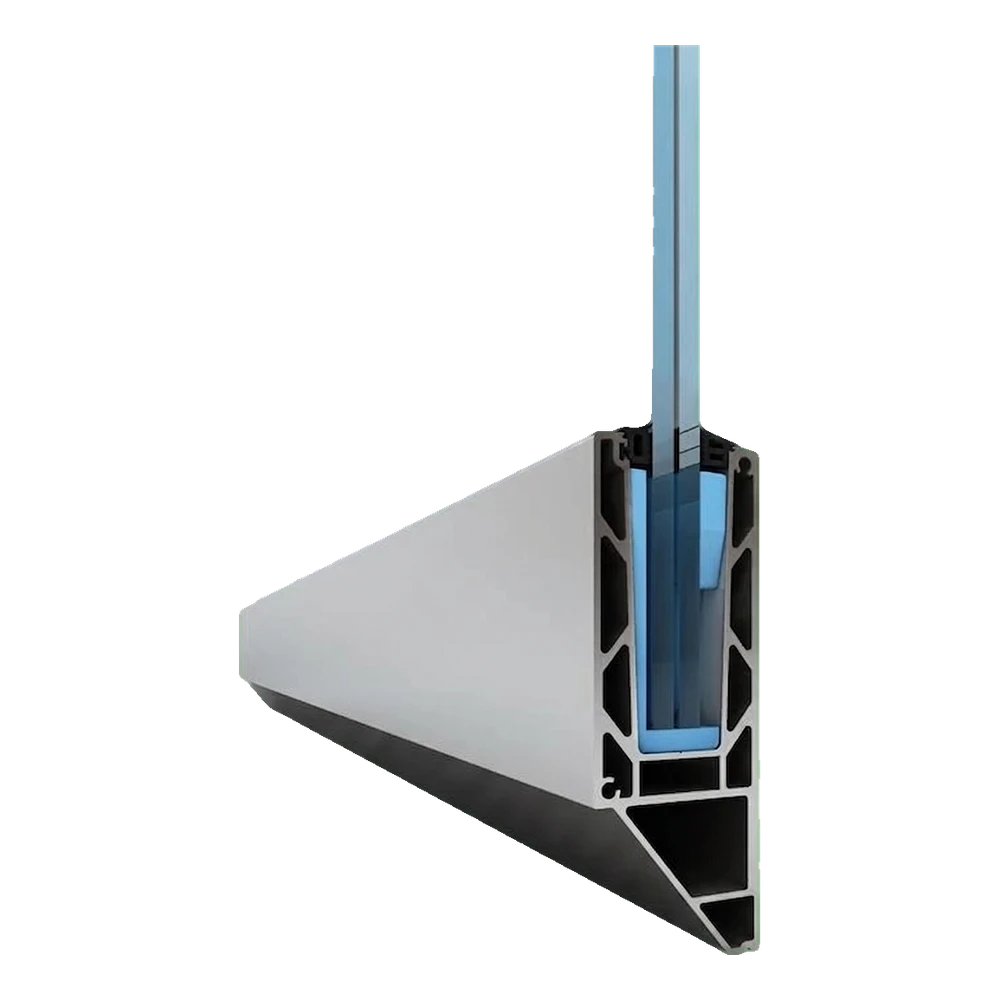

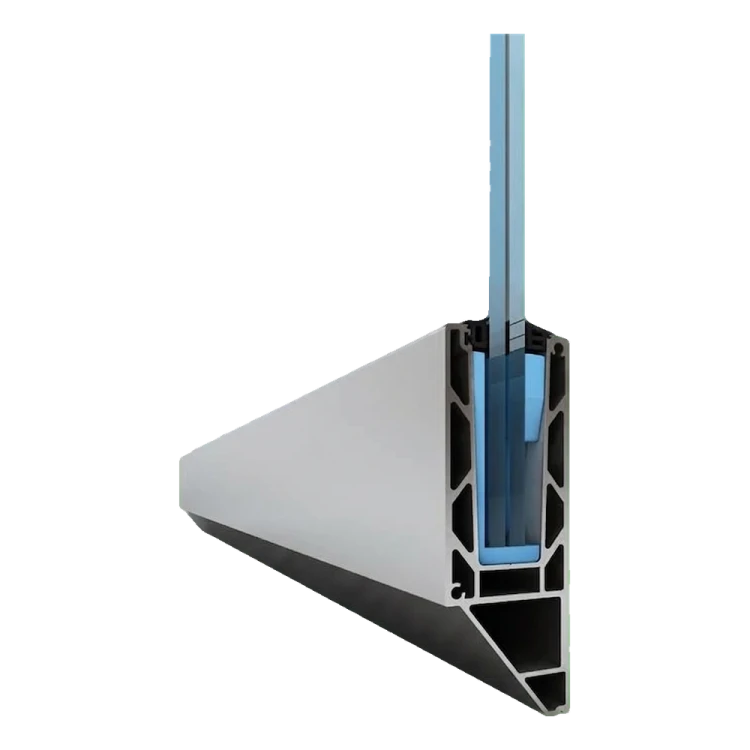

Dimensions de la section du profilé
- Hauteur totale du profilé : 160 mm
- Hauteur de la paroi avant (logement du verre) : 110 mm
- Hauteur de la partie d'appui inférieure : 50 mm
- Hauteur du bord avant inférieur : 20 mm
- Largeur du profilé (haut) : 60 mm

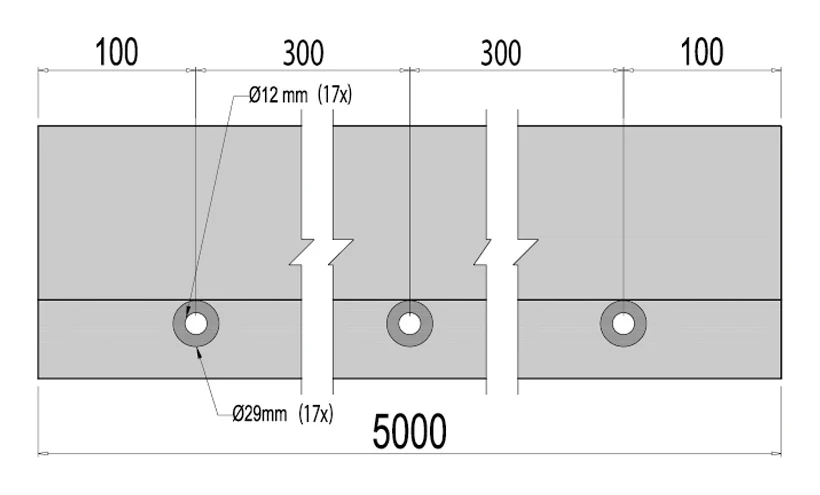

Schéma des trous de montage
Le profil dispose de 17 trous de montage réalisés en usine et répartis uniformément sur toute la longueur de 5000 mm. L'entraxe des trous est de 300 mm, et la distance entre le bord du profil et l'axe du premier et du dernier trou est de 100 mm. Chaque trou a un diamètre de Ø12 mm avec un fraisage de Ø29 mm, ce qui permet la fixation à l'aide de vis à tête conique. Le positionnement précis des trous accélère considérablement l'installation — inutile de percer sur place.

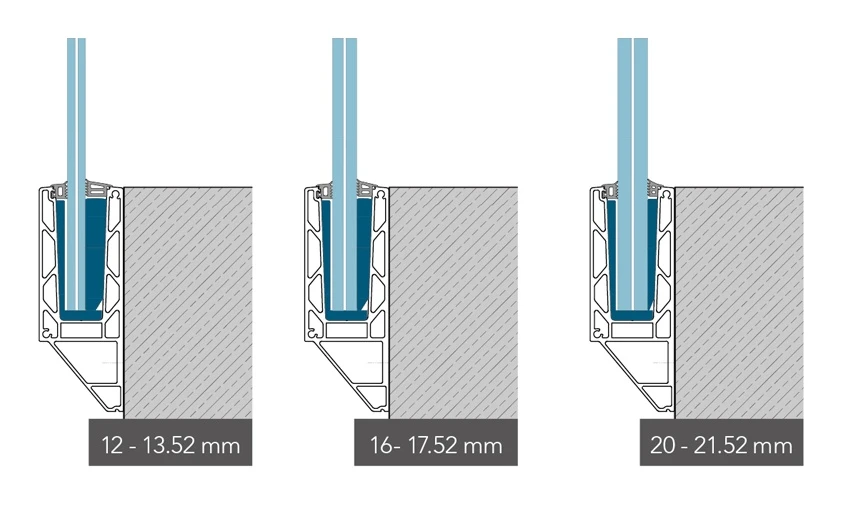

Variantes d'épaisseur de verre
Le profilé KE 120 est compatible avec trois plages d'épaisseur de verre. Le choix de la cale d'espacement adaptée permet de s'adapter rapidement à votre projet — sans avoir à commander un autre profilé.

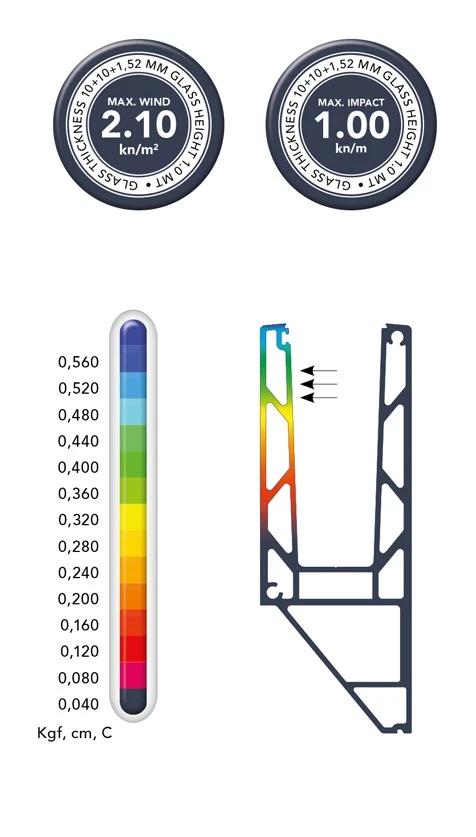

Résistance et tenue aux charges
Le profilé KE 120 a été testé en charges de vent et en charges de choc. Pour un verre de 10+10+1,52 mm d'épaisseur et de 1,0 m de hauteur, la charge de vent maximale est de 2,10 kN/m² et la force de choc maximale de 1,00 kN/m. Les valeurs de déplacement sont données pour un profilé dont la base mesure 1 m, sous une charge horizontale inférieure à 500 kg (5000 N), appliquée de la base jusqu'au point le plus haut du profilé.
Tableau des charges de la série KE
Charges maximales de vent et de choc pour les profilés de la série KE
| Série KE | Verre 12–13,52 mm | Verre 16–17,52 mm | Verre 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre de h. 1,0 m | Verre de h. 1,2 m | Verre de h. 1,0 m | Verre de h. 1,2 m | Verre de h. 1,0 m | Verre de h. 1,2 m | |||||||
| Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Options de fixation latérale
Le profilé se fixe latéralement sur un mur ou une structure porteuse à l'aide de chevilles mécaniques ou chimiques adaptées. Grâce aux trous fraisés réalisés en usine, le profilé repose à plat sur le support et offre un rendu esthétique et linéaire sans éléments de fixation visibles. La fixation latérale convient particulièrement aux endroits où la fixation au sol est impossible — par exemple sur les mezzanines, les balcons avec revêtement de sol déjà posé ou les murs de soutènement.

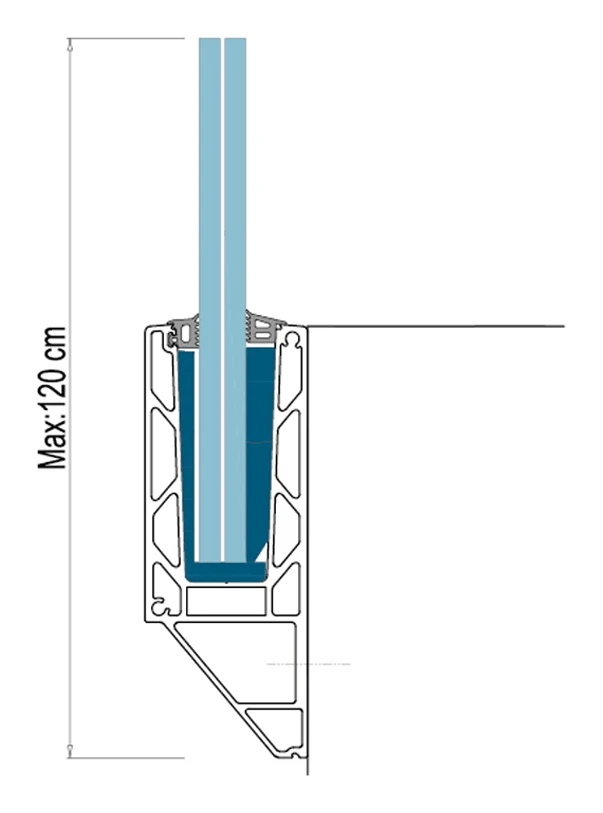

La hauteur maximale de la vitre logée dans le profilé est de 120 cm. Cette valeur permet de réaliser des balustrades conformes aux exigences de sécurité pour les bâtiments d'habitation et les établissements recevant du public, tout en garantissant un rapport optimal entre la hauteur du verre et la résistance mécanique du profilé.
Instructions de montage pas à pas
Le système Kozza KE 120 a été conçu pour un montage rapide. Les schémas ci-dessous présentent les étapes successives de l'installation, de la fixation du profilé de base au mur jusqu'à la pose des embouts et des cache-profilés, en passant par la mise en place du verre.
Étape 1 – Montage du profilé de base (étapes 1 à 6)
Étape 2 – Compléter les fixations (étapes 7 à 9)
Étape 3 – Montage final et finition (étapes 10 à 12)
Applications

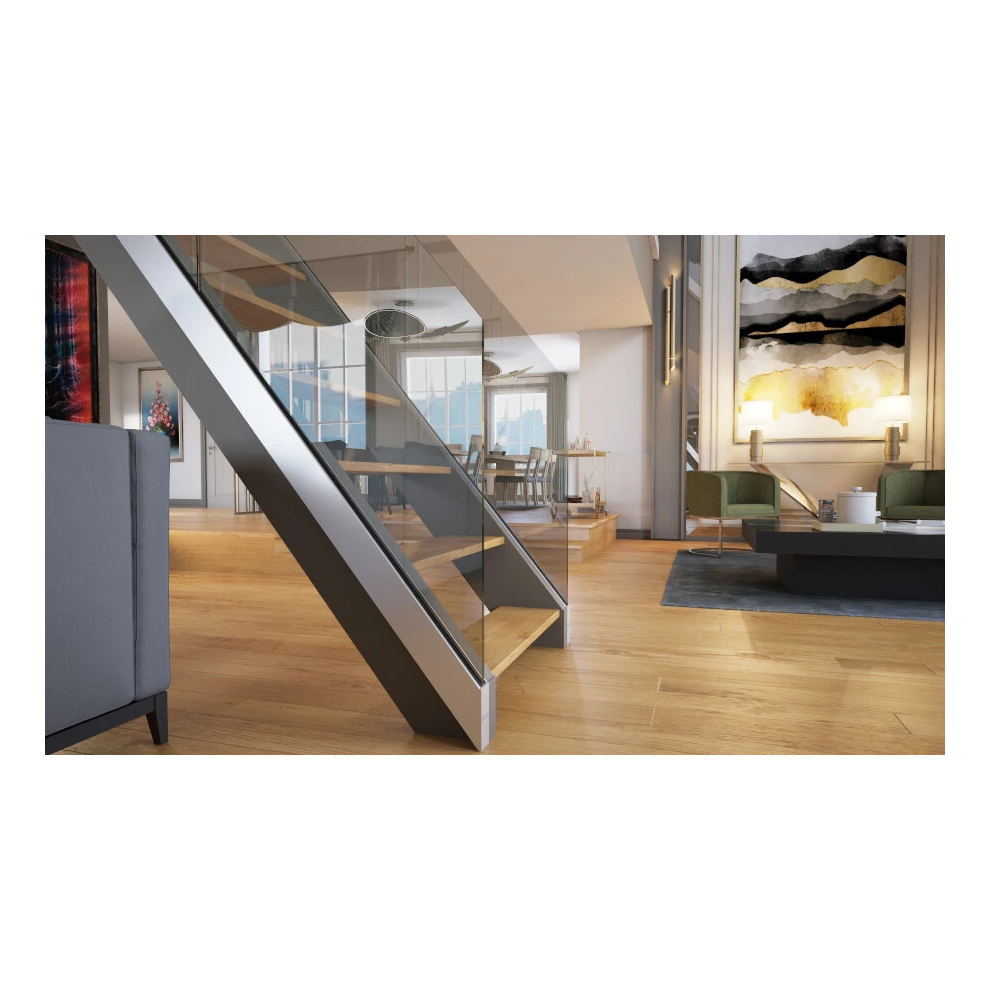

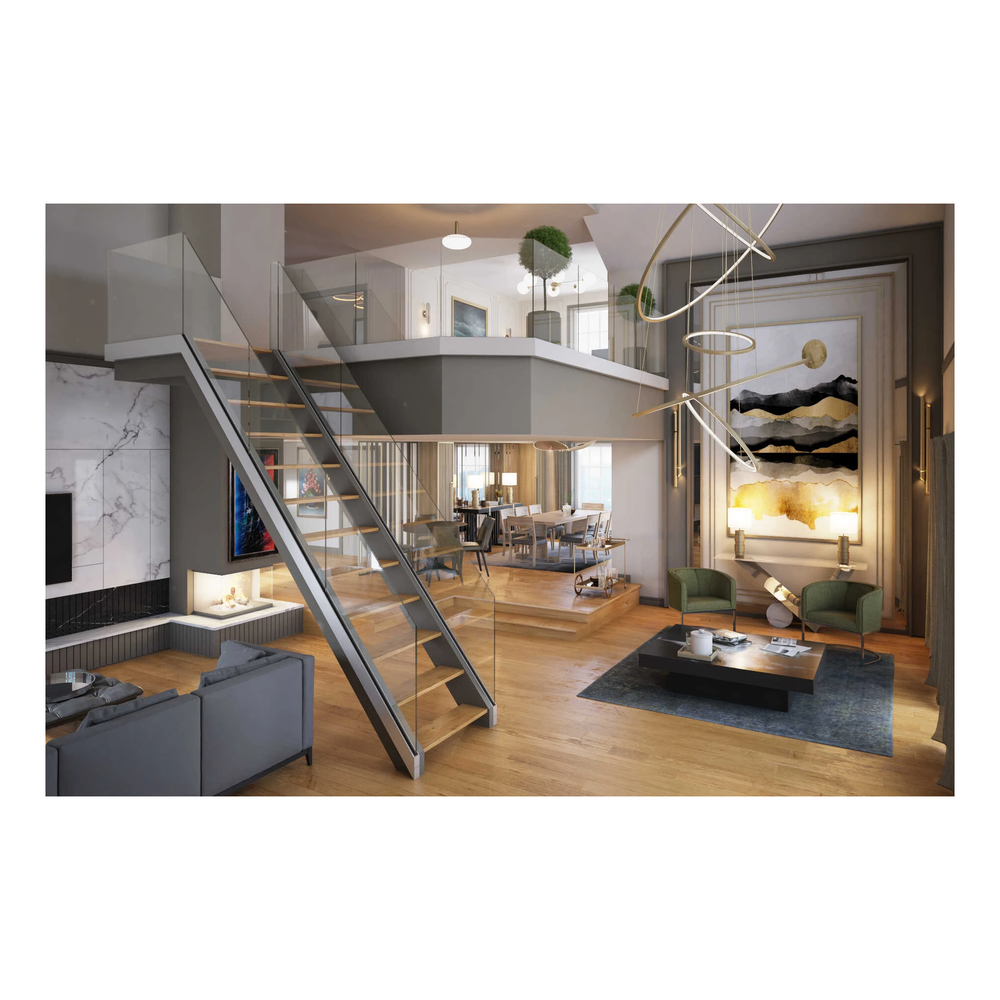

- Garde-corps d'escalier et de mezzanine dans les bâtiments d'habitation
- Garde-corps de balcon et de terrasse
- Garde-corps intérieurs dans les hôtels, immeubles de bureaux et centres commerciaux
- Clôtures en verre dans les espaces publics
- Vitrages décoratifs et cloisons vitrées
Le profilé Kozza KE 120 est une solution qui allie résistance structurelle et esthétique du design moderne. Le système plat avec anodisation mate offre une finition subtile et élégante, en phase avec les tendances architecturales actuelles. Pour les entreprises d'installation, la simplicité de montage est essentielle : trous percés en usine, notice claire en 12 étapes et polyvalence des épaisseurs de verre éliminent les retouches fastidieuses sur chantier.
