Kozza KE 105 – profilé aluminium en L pour balustrades tout verre 5000 mm noir
Leave feedback on the product
Profilé aluminium en L Kozza KE 105 pour balustrades tout verre, noir. Longueur 5000 mm, largeur 120 mm, hauteur 110 mm. Aluminium EN AW 6063, construction à chambres. Gamme d'épaisseur de verre 12-21,52 mm. Système de fixation longitudinale par le haut avec réglage GlassMove.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-872
Caractéristiques du produit
[PIM] balustrady-caloszklane #128
- Type d'accessoire Profilé en U
- Matériau Aluminium
Description

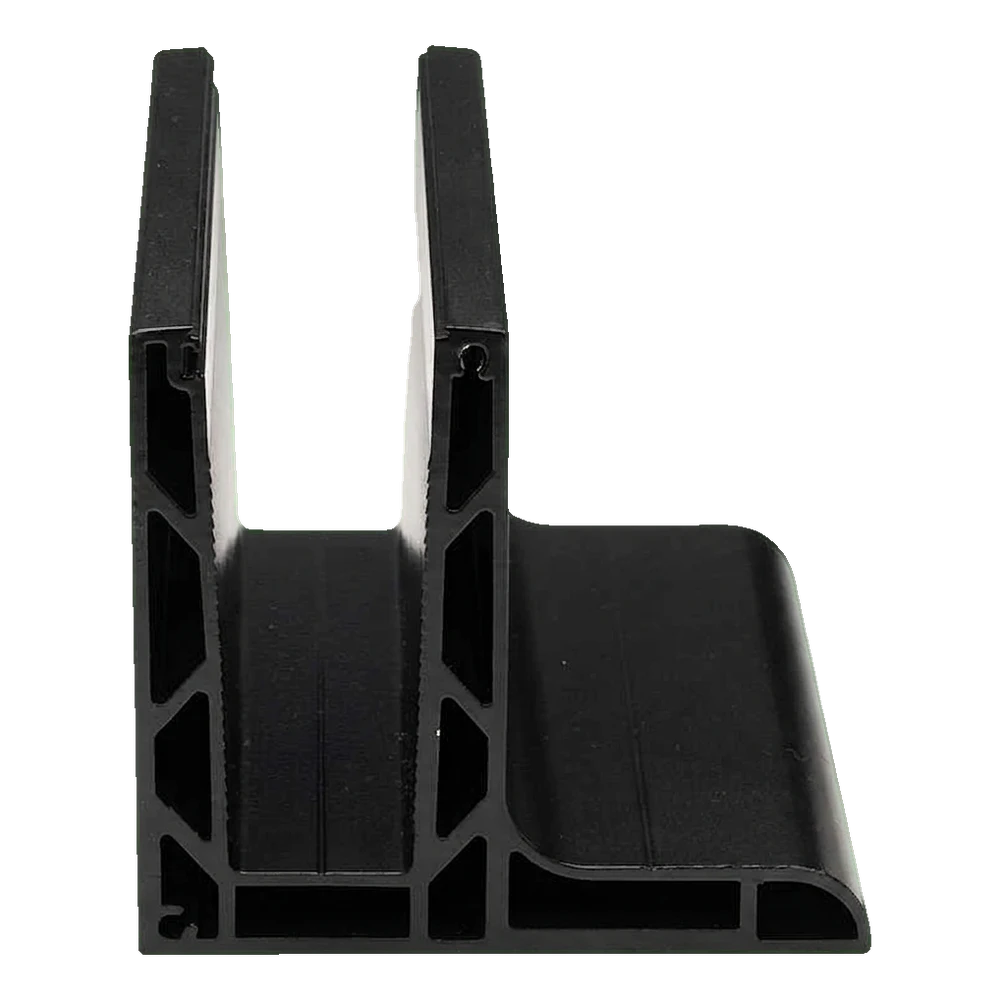

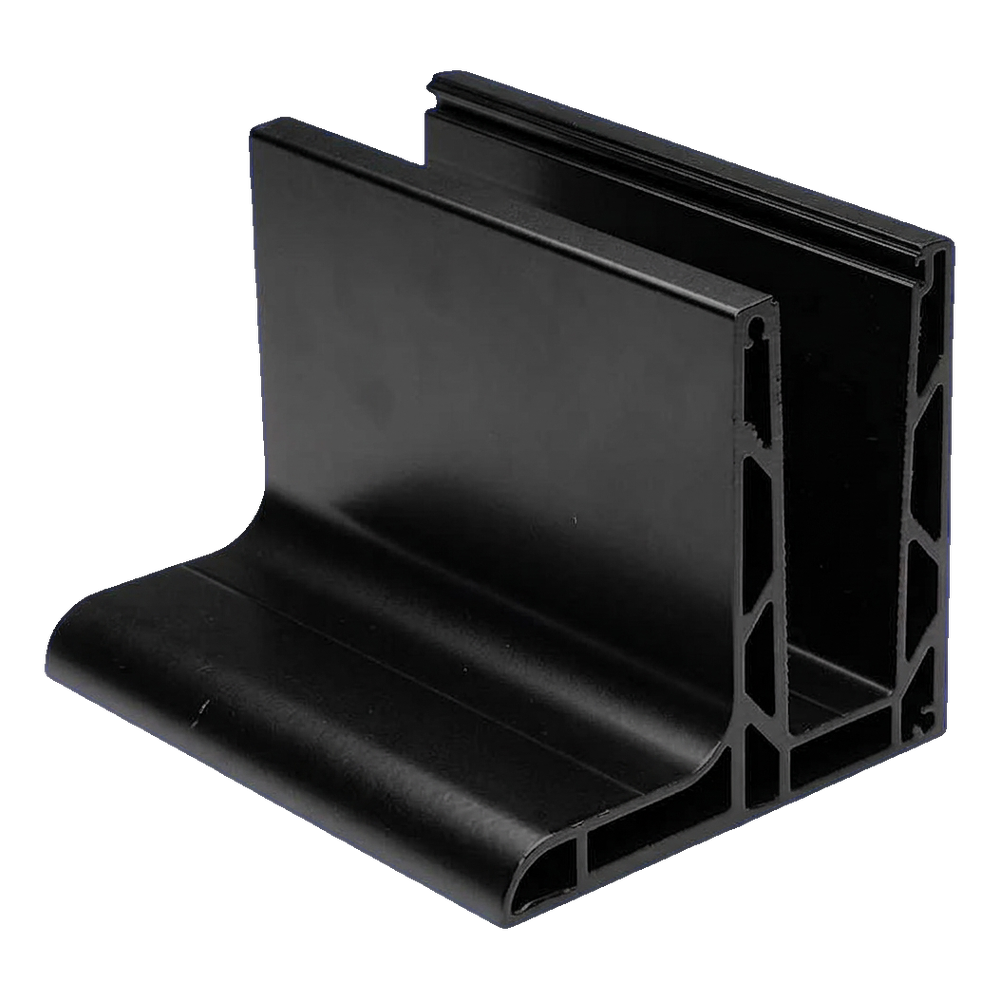

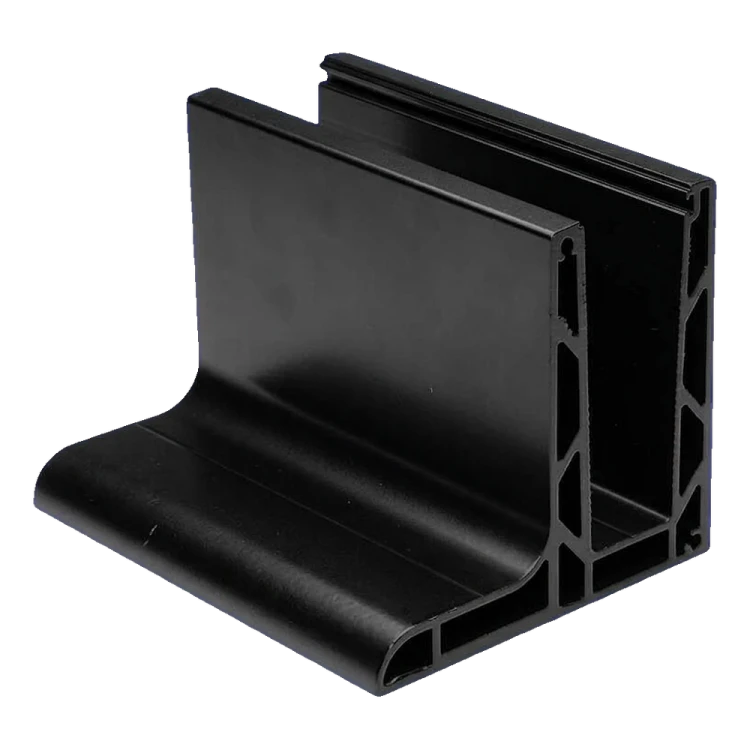

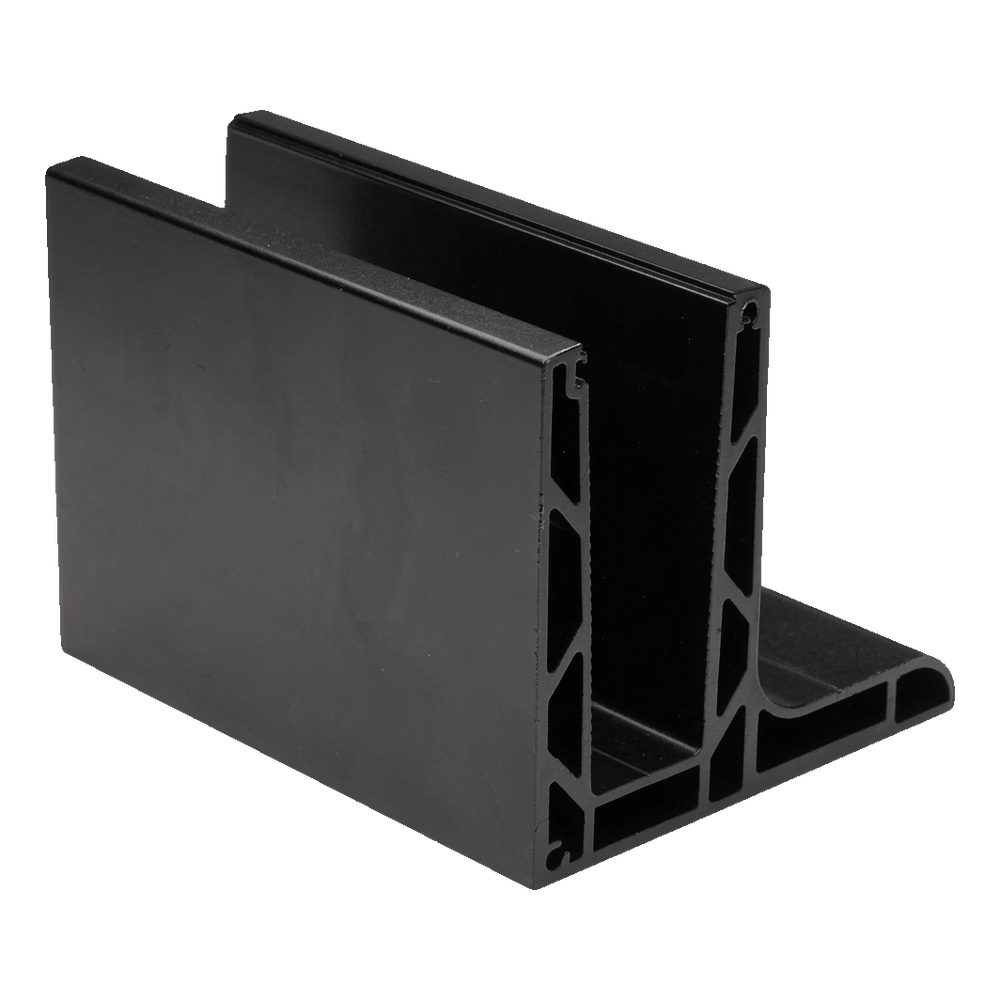

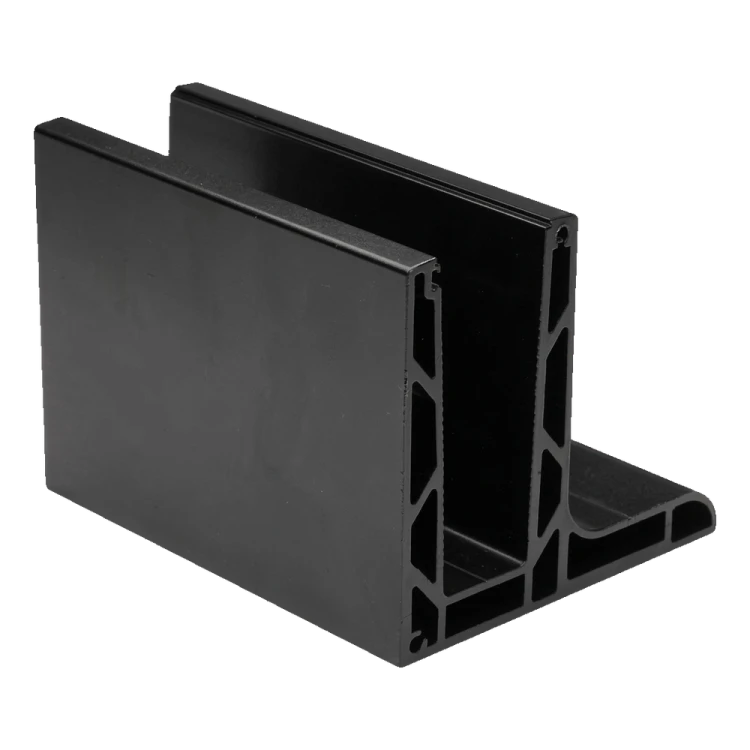

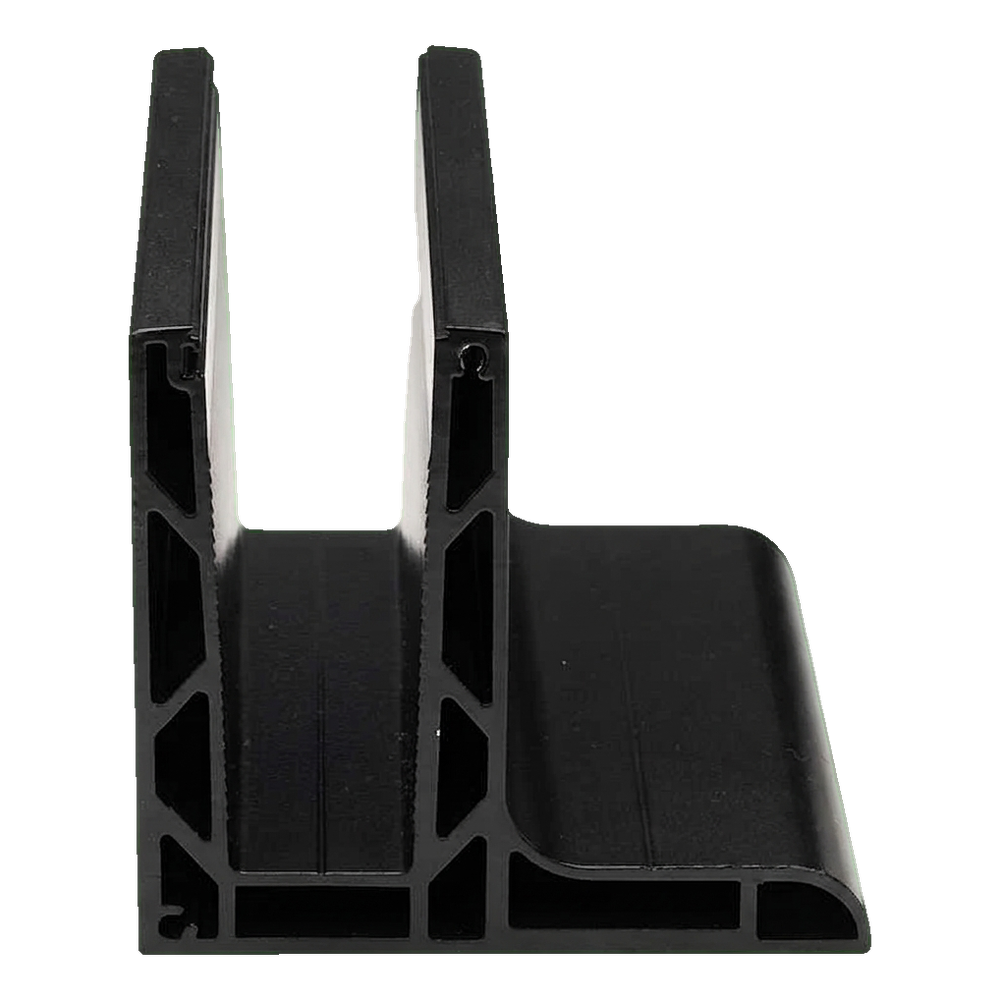

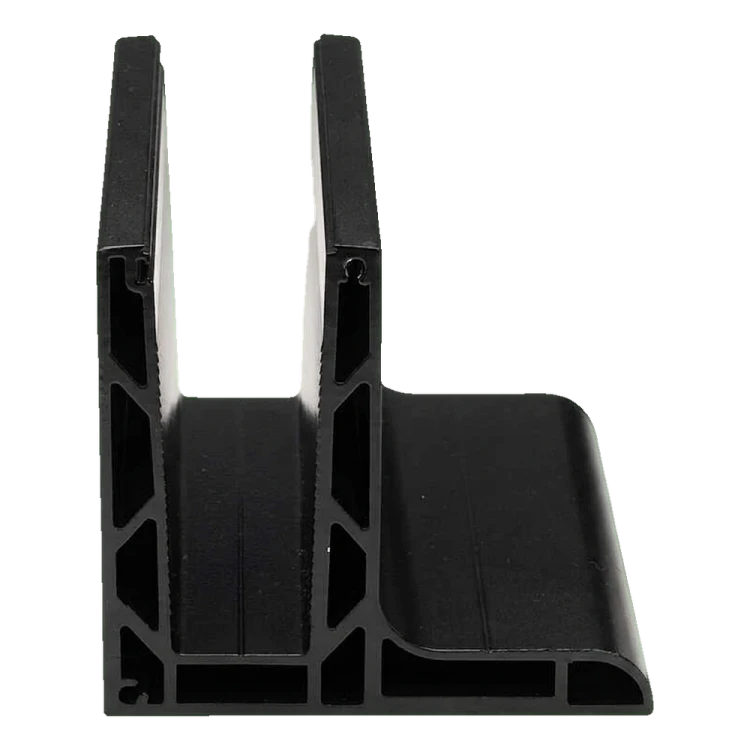

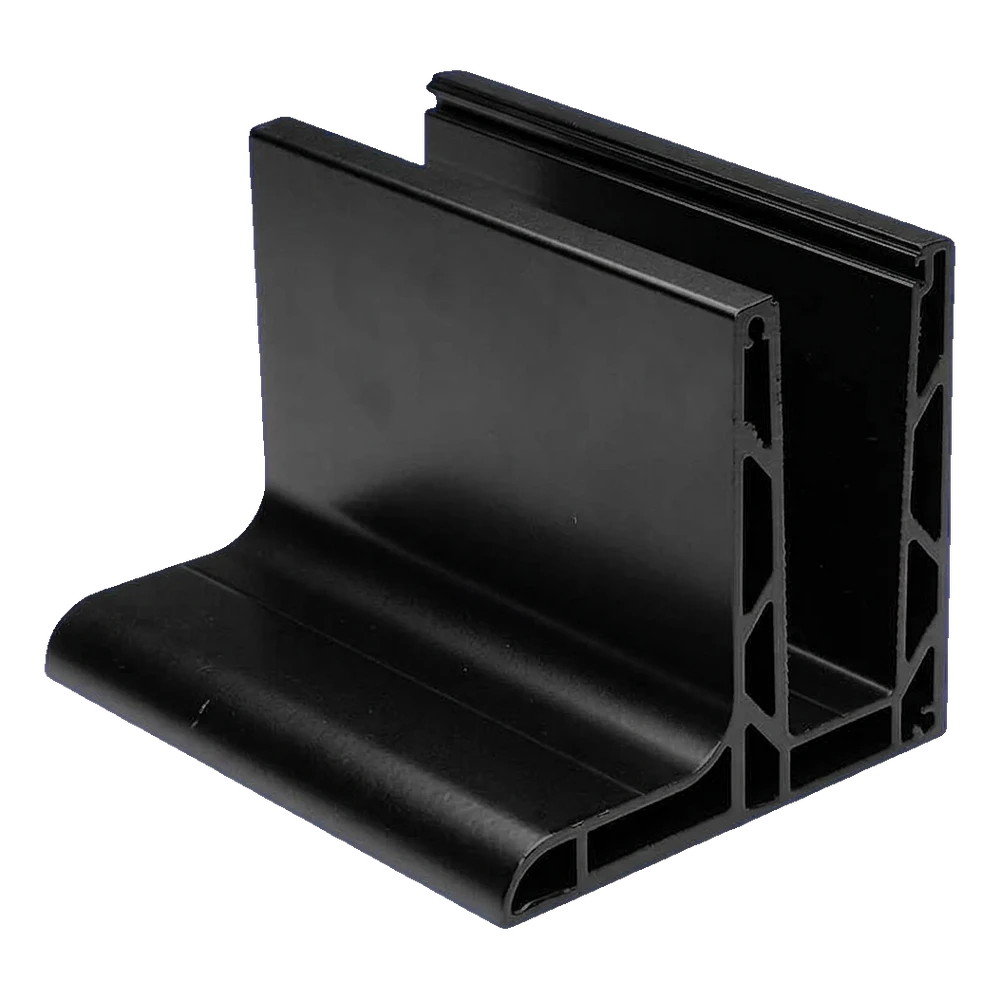

Kozza KE 105 – profilé aluminium L pour balustrades tout verre 5000 mm noir
Le profilé à chambres de type L de la série Kozza KE 105 est une solution professionnelle pour le montage de balustrades tout verre, conçue pour une fixation longitudinale par le dessus. Grâce à son système plat, le profilé s'intègre parfaitement à l'architecture moderne : il convient aussi bien aux bâtiments résidentiels qu'aux espaces commerciaux : hôtels, centres commerciaux ou immeubles de bureaux.
Principaux avantages pour l'installateur
- Large plage d'épaisseurs de verre — le profilé accepte des vitrages d'une épaisseur de 12 à 21,52 mm, ce qui évite de stocker plusieurs variantes de profilé
- Fixation longitudinale par le dessus — montage rapide et pratique, idéal pour les sols finis et les dalles prêtes
- Système plat — aspect minimaliste sans éléments saillants, conforme aux tendances architecturales actuelles
- Trous de montage prépercés — 17 trous espacés de 300 mm, avec fraisage, permettant un ancrage immédiat sans perçage supplémentaire
- Couleur noire — finition anodisée élégante, assortie aux cadres sombres et aux intérieurs modernes

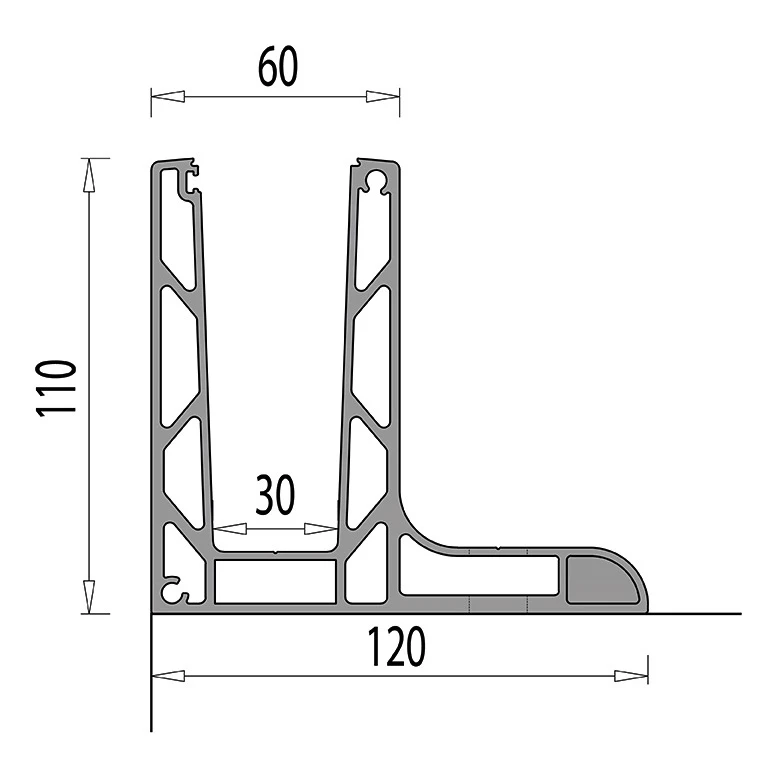

Dimensions et paramètres du profilé
- Longueur du profilé : 5000 mm
- Hauteur (H) : 110 mm
- Largeur de la base (W) : 120 mm
- Largeur de la partie supérieure – rainure pour le verre : 60 mm
- Largeur intérieure du fond de la rainure : 30 mm
- Plage d'épaisseurs de verre : 12–21,52 mm
- Matériau : aluminium EN AW 6063
- Système : plat
- Fixation : longitudinale par le dessus
- Couleur : noir
- Poids : 30 kg

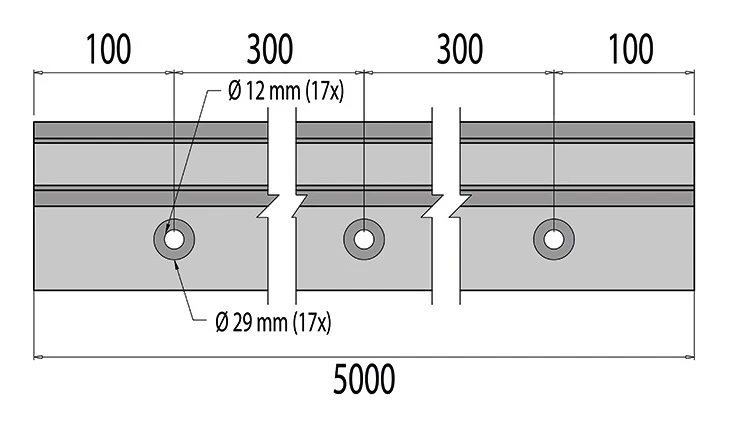

Répartition des trous de montage
- Nombre de trous : 17 pcs
- Diamètre du trou traversant : Ø 12 mm
- Diamètre du lamage : Ø 29 mm
- Entraxe des trous : 300 mm
- Distance du premier/dernier trou au bord : 100 mm
Compatibilité avec le verre

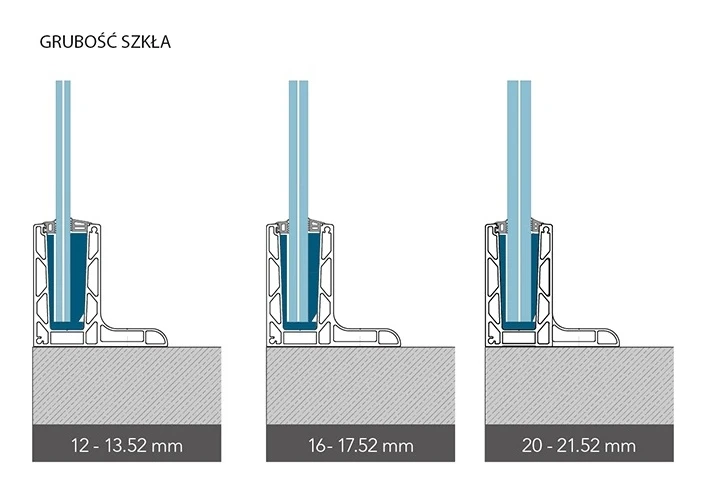

Le profilé KE 105 est compatible avec trois plages d'épaisseur de verre trempé et feuilleté. Grâce au système de fixation GLASSMOVE, les joints à l'intérieur du profilé s'adaptent à l'épaisseur du verre, assurant une fixation stable et sûre :
- Verre 12–13,52 mm
- Verre 16–17,52 mm
- Verre 20–21,52 mm
Mode d'ancrage

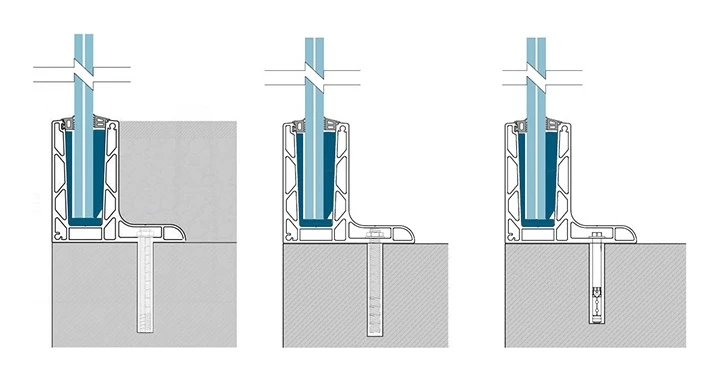

Le profilé peut être ancré mécaniquement au support à l'aide de chevilles — les schémas ci-dessus présentent trois variantes de pose courantes selon l'épaisseur de la chape et le type de support. Les lamages des trous de montage (Ø 29 mm) permettent de loger la tête de vis sous la surface du profilé.
Résistance et analyse des déplacements

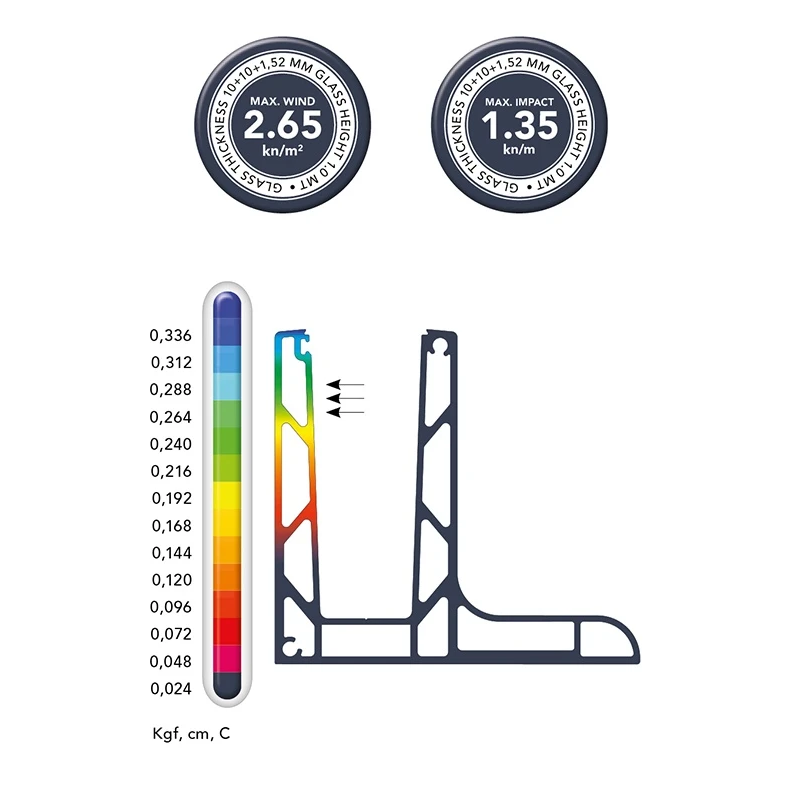

Le profilé a fait l'objet d'une analyse par la méthode des éléments finis (FEM). Les résultats de déplacement sont donnés pour un profilé d'une longueur de base de 1,0 m sous une charge horizontale inférieure à 500 kg (5000 N), mesurés de la base jusqu'au point le plus haut du profilé. Pour un verre d'épaisseur 10+10+1,52 mm et de hauteur 1,0 m, on obtient :
- Charge de vent maximale : 2,65 kN/m²
- Charge d'impact maximale : 1,35 kN/m
Tableau de résistance de la série KE
Le tableau ci-dessous présente les charges maximales de vent et d'impact pour les trois modèles de la série KE en fonction de l'épaisseur et de la hauteur du verre :
Tableau des paramètres de résistance de la série KE
| Série KE | Verre 12–13,52 mm | Verre 16–17,52 mm | Verre 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre de hauteur 1,0 m | Verre de hauteur 1,2 m | Verre de hauteur 1,0 m | Verre de hauteur 1,2 m | Verre de hauteur 1,0 m | Verre de hauteur 1,2 m | |||||||
| Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Notice de montage – série KE 105
Le montage se déroule en trois étapes. Dans la première étape (étapes 1 à 6), on ancre le profilé au support, on place les joints et on insère le panneau de verre. Dans la deuxième étape (étapes 7 à 9), on monte les cales de serrage et le profilé de sécurité. Dans la troisième étape (étapes 10 à 12), on serre les éléments de fixation et on pose le cache de finition du profilé.
Le profilé à chambres de type L de la série KE 105 a été conçu et construit conformément aux recommandations et aux exigences des architectes. Grâce au système GLASSMOVE et à sa structure à chambres optimisée, il offre une grande rigidité pour un faible poids, tout en simplifiant l'installation — ce qui se traduit par un temps de montage plus court et des coûts de main-d'œuvre réduits sur le chantier.
