Kozza KE 105 – profil aluminium type L pour balustrades tout-verre 5000 mm
Leave feedback on the product
Profil aluminium Kozza KE 105 type L pour balustrades tout-verre. Longueur 5000 mm, largeur 120 mm, hauteur 110 mm. Aluminium EN AW 6063, anodisation mate. Verre 12-21,52 mm, fixation longitudinale par le haut. Poids 30 kg. Système plat à chambres.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-871
Caractéristiques du produit
[PIM] balustrady-caloszklane #128
- Type d'accessoire Profilé en U
- Matériau Aluminium
Description
Kozza KE 105 – profil aluminium type L pour garde-corps tout verre 5000 mm, fixation longitudinale par le dessus

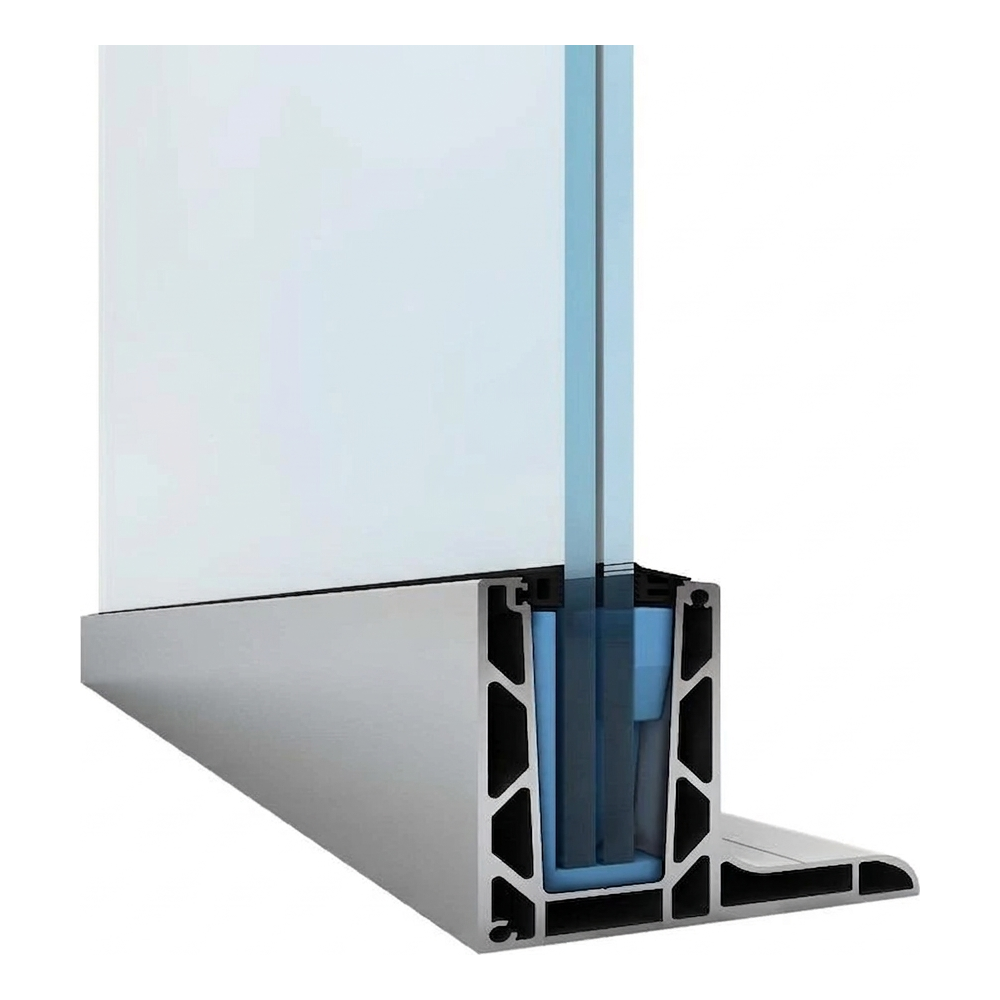

Kozza KE 105 est un profil aluminium type L à chambres, conçu pour la réalisation de garde-corps tout verre. Développé selon les exigences des architectes, il convient aussi bien aux espaces résidentiels qu'aux grands bâtiments commerciaux — hôtels, centres commerciaux ou immeubles de bureaux. Grâce à la fixation longitudinale par le dessus, le profil se monte directement sur le bord de la dalle ou de l'acrotère, créant une ligne de fixation du verre minimaliste, presque invisible.
Le système plat associé à l'anodisation mate garantit une esthétique moderne et sobre — le profil ne domine pas visuellement et la paroi de verre devient l'élément principal du garde-corps. La plage de épaisseurs de verre universelle de 12 à 21,52 mm permet d'adapter les panneaux de verre aux exigences statiques et de conception de chaque projet.

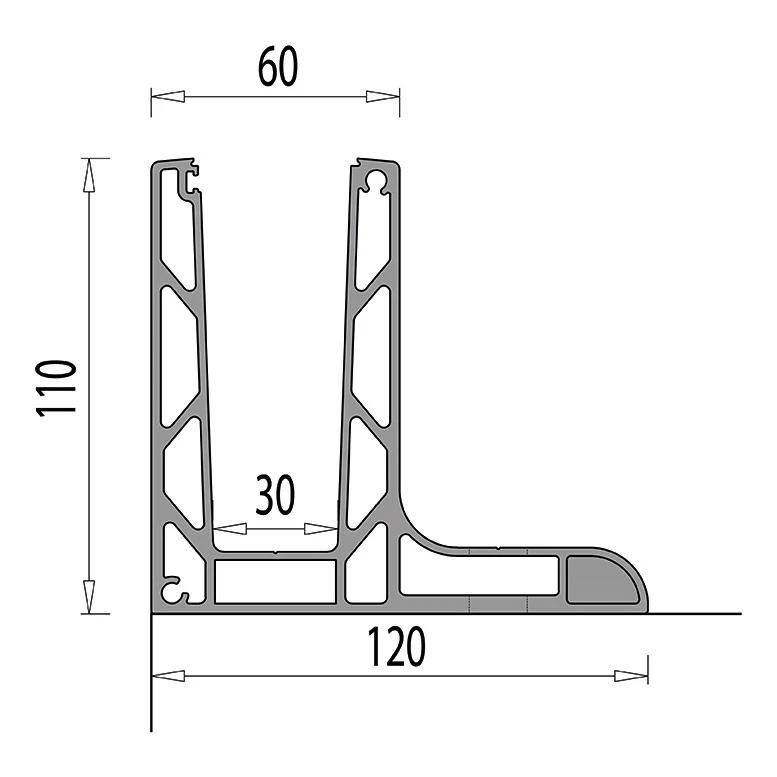

Caractéristiques techniques du profil
- Longueur du profil : 5000 mm
- Hauteur du profil : 110 mm
- Largeur de la base : 120 mm
- Largeur de la partie supérieure du canal pour le verre : 60 mm
- Largeur intérieure du canal : 30 mm
- Plage d'épaisseur du verre : 12–21,52 mm
- Fixation : longitudinale par le dessus
- Système : plat
- Matériau : alliage d'aluminium EN AW 6063
- Finition : anodisation mate
- Poids : 30 kg
- EAN : 5903313202466
Trous de montage
Le profil comporte 17 trous de montage répartis sur toute sa longueur. Les trous traversants ont un diamètre de Ø 12 mm et les fraisages de Ø 29 mm. L'entraxe entre les trous est de 300 mm, avec une distance au bord de 100 mm à chaque extrémité du profil. Cette disposition assure une répartition uniforme des charges et un montage rapide avec des chevilles mécaniques ou chimiques.
Compatibilité avec le verre
Le profil KE 105 est compatible avec trois plages d'épaisseur de verre, ce qui permet de l'adapter à différentes exigences statiques et de conception :
- Verre 12–13,52 mm — panneaux standard trempés et feuilletés
- Verre 16–17,52 mm — verre de sécurité feuilleté (p. ex. 2×8 mm + film PVB)
- Verre 20–21,52 mm — panneaux feuilletés épais pour applications à exigences de résistance élevées (p. ex. 2×10 mm + film PVB)
Modes d'ancrage
Le système Kozza KE 105 offre une grande souplesse dans le choix du mode d'ancrage. Selon le support et les exigences de construction, le profil peut être fixé à l'aide de différents types de chevilles — mécaniques ou chimiques. L'illustration présente trois variantes de fixation du profil dans le béton, ce qui permet à l'installateur de choisir la solution optimale pour chaque type de structure.
Résistance aux charges — résultats des essais

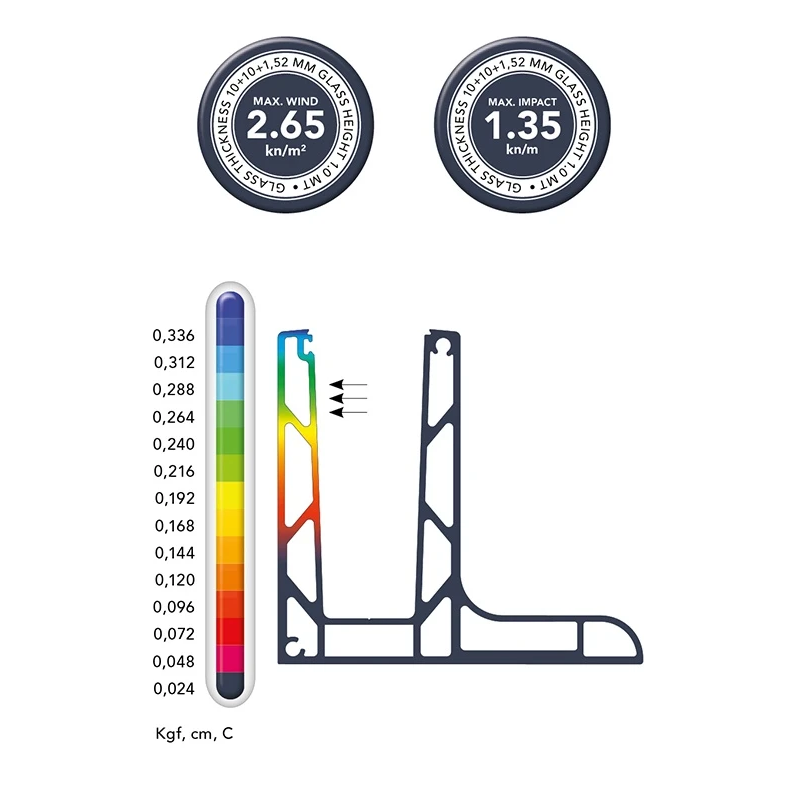

Le profil KE 105 avec verre feuilleté 10+10+1,52 mm d'une hauteur de 1,0 m atteint une charge de vent maximale de 2,65 kN/m² ainsi qu'une résistance au choc maximale de 1,35 kN/m. L'analyse numérique (MEF) confirme des valeurs de déplacement minimales, même sous des charges horizontales extrêmes inférieures à 500 kg (5000 N) par mètre de longueur de la base du profil.
Charges maximales de la série KE selon l'épaisseur et la hauteur du verre
Charges maximales de vent et de choc pour la série KE
| Série KE | Verre 12-13.52 mm | Verre 16-17.52 mm | Verre 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre d'une hauteur de 1.0 m | Verre d'une hauteur de 1.2 m | Verre d'une hauteur de 1.0 m | Verre d'une hauteur de 1.2 m | Verre d'une hauteur de 1.0 m | Verre d'une hauteur de 1.2 m | |||||||
| Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Réalisations et applications

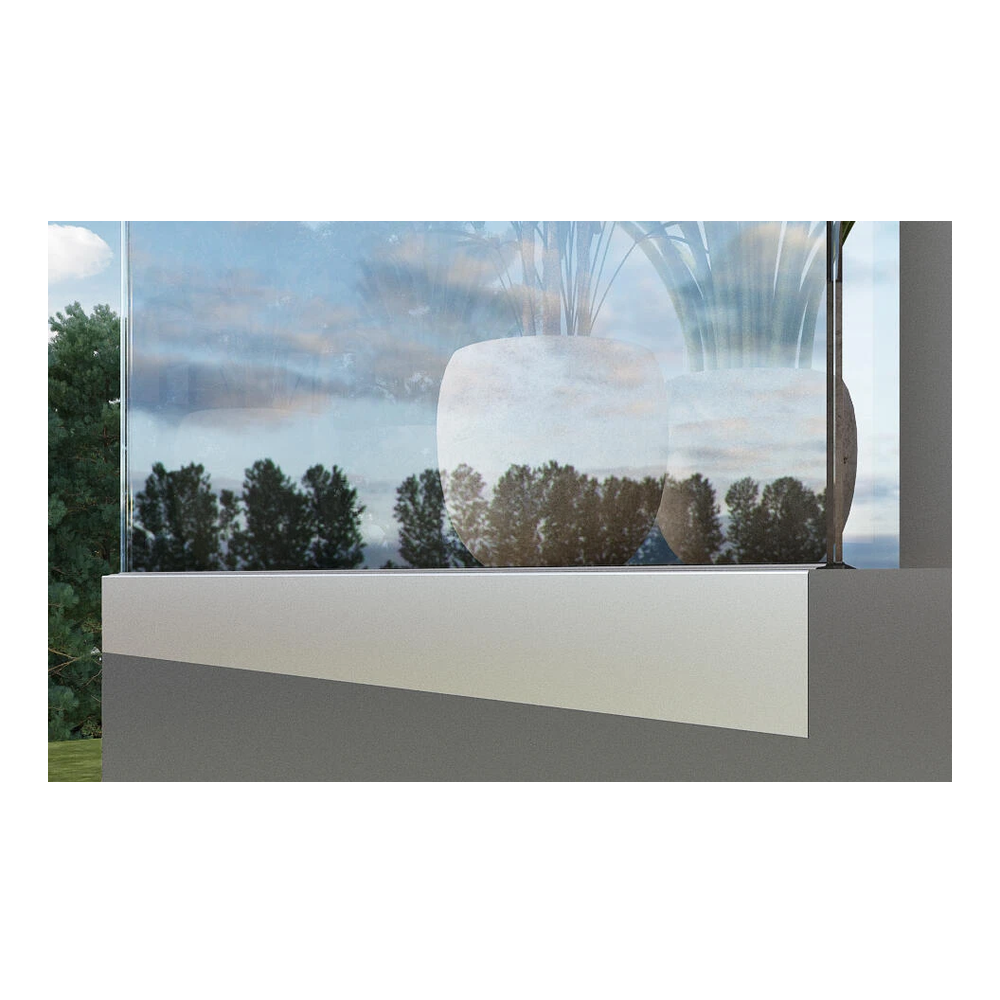

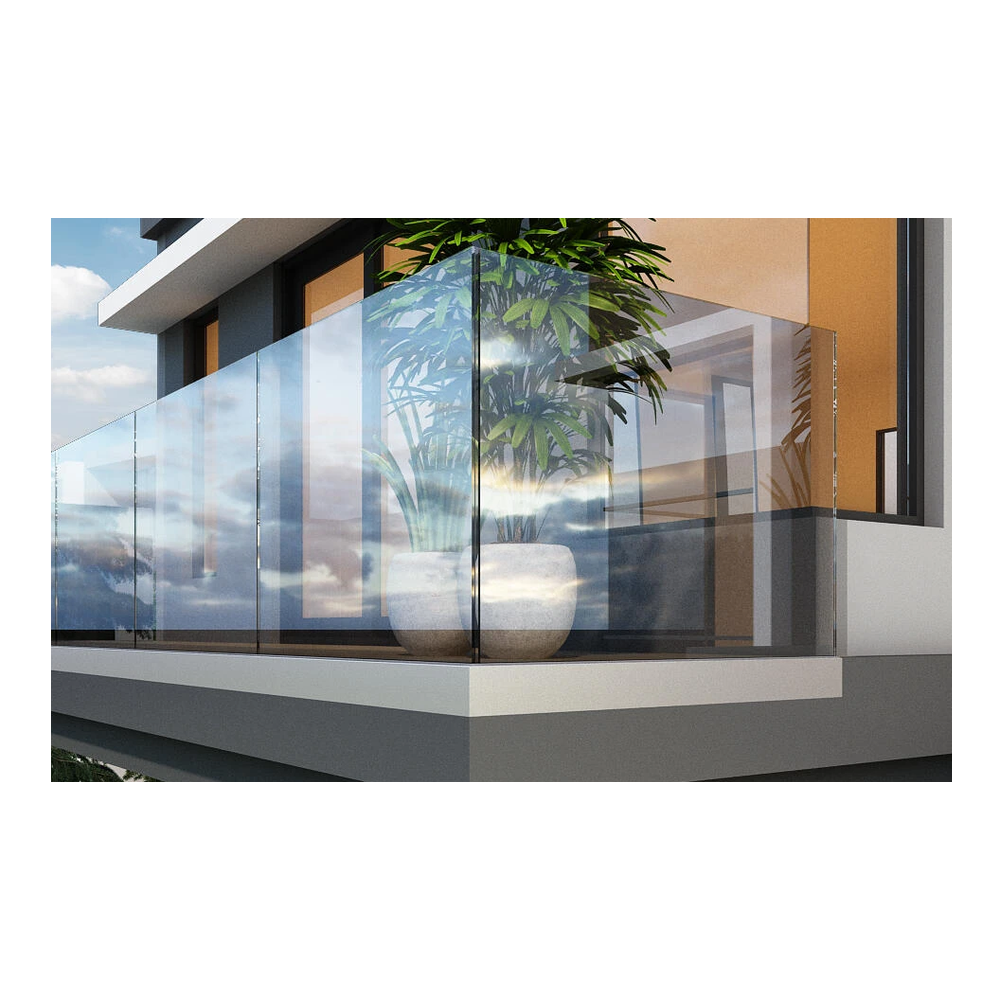

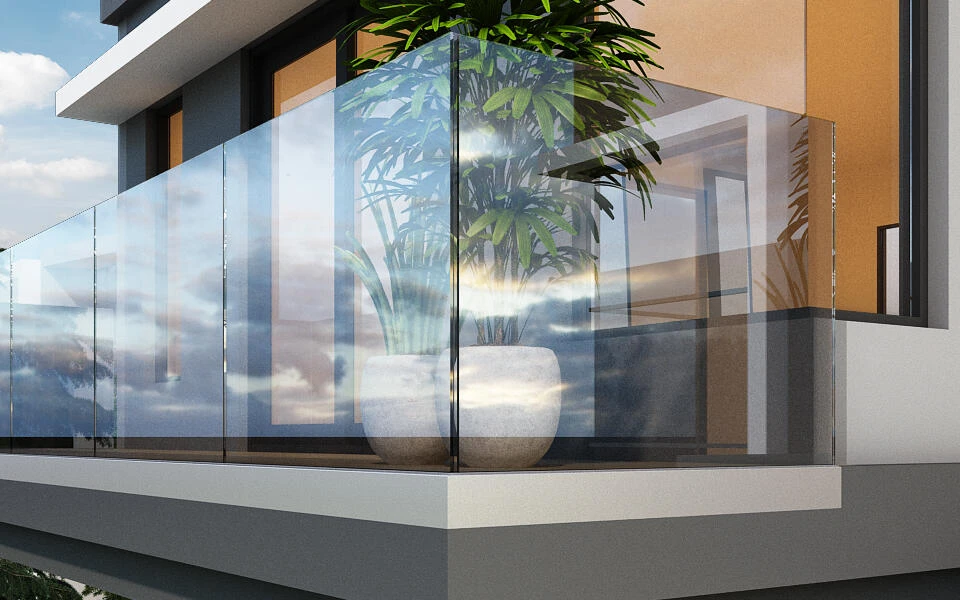

Le profil Kozza KE 105 convient parfaitement au montage de garde-corps en verre sur balcons, terrasses, cages d'escalier et acrotères. Le système GLASSMOVE assure une fixation esthétique et sûre des panneaux de verre, créant un effet de garde-corps « invisible », aujourd'hui l'une des solutions les plus recherchées dans l'architecture résidentielle et commerciale.
Montage pas à pas
Le processus d'installation du profil KE 105 comprend trois étapes. À l'étape 1, on prépare le support, on perce les trous de fixation et on ancre le profil de base, puis on met en place les joints. À l'étape 2, on installe le verre dans le canal du profil et on le cale avec des cales d'écartement. À l'étape 3, on serre les vis de pression et on pose le cache (couvre-joint), pour obtenir un garde-corps fini et esthétique. L'ensemble du montage ne nécessite ni soudure ni matériel spécialisé : des outils d'installation standard suffisent.
