Kozza KE 100 – profilé en U pour balustrades entièrement vitrées 5000 mm gris anthracite
Leave feedback on the product

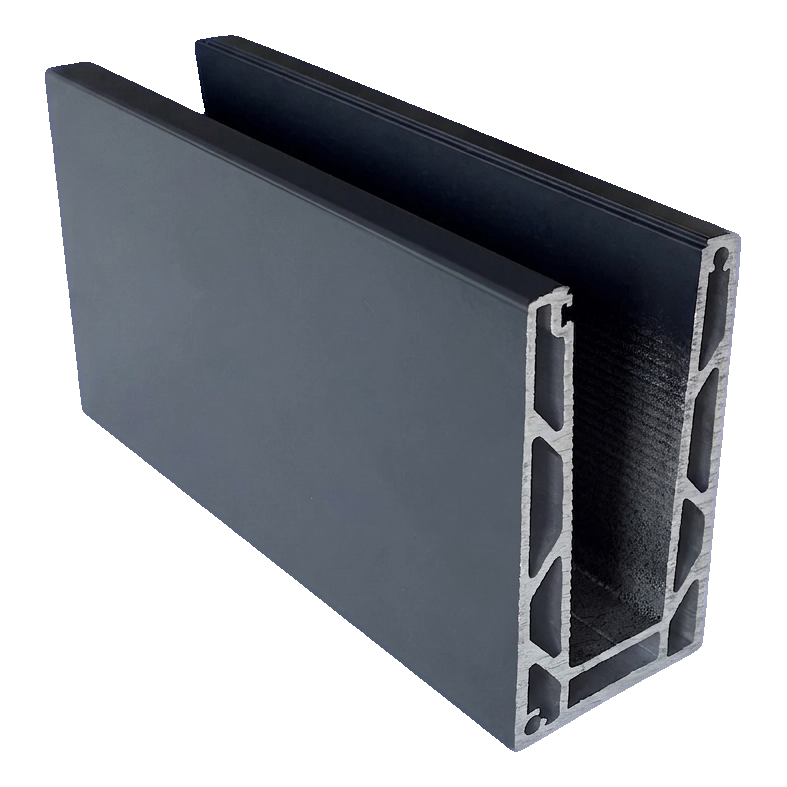

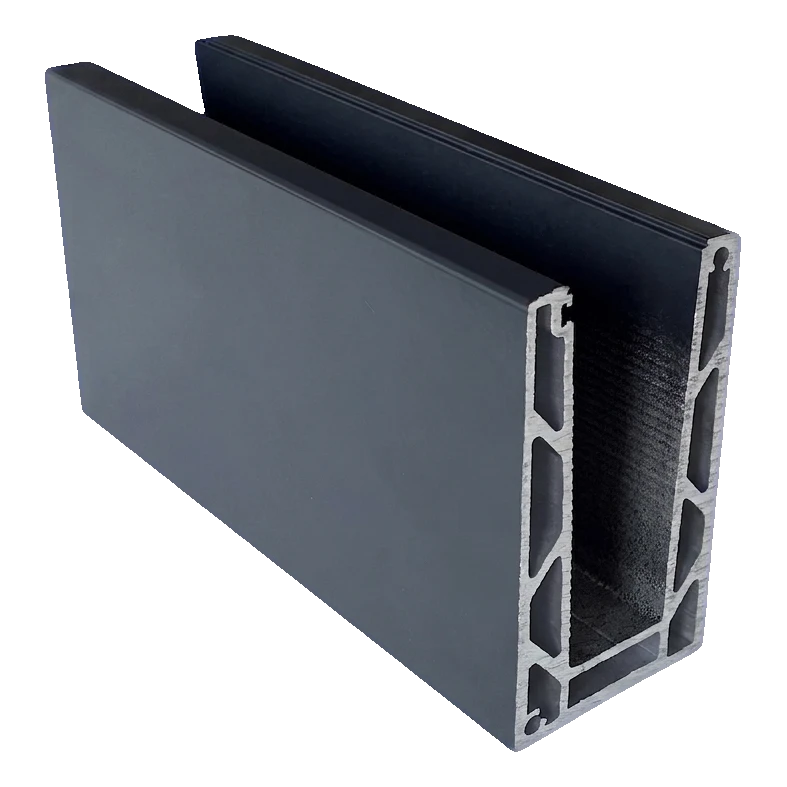

Profilé en U Kozza KE 100 en aluminium EN AW 6063, gris anthracite. Longueur 5000 mm, largeur 60 mm, hauteur 110 mm. Pour balustrades entièrement vitrées, verre 12-21,52 mm. Fixation par le haut, système plat. Poids 23 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-862
Caractéristiques du produit
[PIM] balustrady-caloszklane #128
- Matériau Aluminium
Description
Kozza KE 100 – profilé U pour garde-corps tout verre 5000 mm gris foncé
Le profilé creux de type U de la série Kozza KE 100 est une solution professionnelle pour l'installation de garde-corps tout verre avec fixation par le dessus. Fabriqué en aluminium haut de gamme EN AW 6063, il assure une fixation stable et sûre du verre d'une épaisseur de 12 à 21,52 mm, sans nécessiter de profilés de finition supplémentaires. Ce système plat, conçu en collaboration avec des architectes et des installateurs, allie l'esthétique d'une finition minimaliste à une grande résistance aux charges.
Le profilé de couleur gris foncé s'harmonise parfaitement avec l'architecture moderne des bâtiments résidentiels, des hôtels et des bureaux. Grâce au système GLASSMOVE, le montage est rapide et ne nécessite pas d'outils spécialisés, ce qui réduit réellement le temps d'intervention sur le chantier.
Spécifications techniques
- Série : Kozza KE 100
- Matériau : aluminium EN AW 6063
- Système : plat, fixation par le dessus
- Longueur du profilé : 5000 mm
- Largeur du profilé : 60 mm
- Hauteur du profilé : 110 mm
- Largeur de la rainure intérieure (pour le verre) : 30 mm
- Hauteur de la base : 15 mm
- Plage d'épaisseur du verre : 12 – 21,52 mm
- Hauteur maximale du verre : 120 cm
- Couleur : gris foncé (laqué)
- Poids : 23 kg
- EAN : 5903313208109

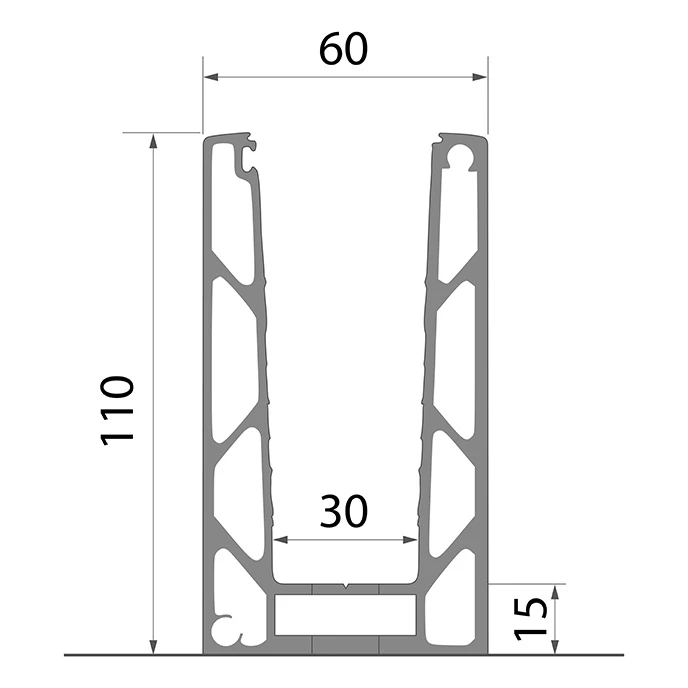

Dimensions et coupe du profilé

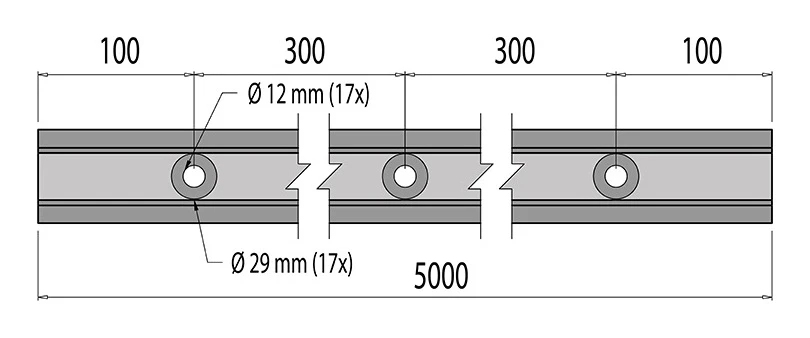

Le profilé comporte 17 trous de fixation répartis uniformément sur toute la longueur de 5000 mm. Les trous traversants ont un diamètre de Ø 12 mm avec des fraisages de Ø 29 mm. L'entraxe des trous est de 300 mm, et la distance entre le bord du profilé et l'axe du premier et du dernier trou est de 100 mm.
Compatibilité avec les épaisseurs de verre
Le profilé KE 100 accepte trois plages d'épaisseur de verre, ce qui offre une grande polyvalence d'utilisation :
- 12 – 13,52 mm — verre trempé monocouche ou feuilleté
- 16 – 17,52 mm — verre feuilleté de sécurité
- 20 – 21,52 mm — verre feuilleté à résistance renforcée
La hauteur maximale admissible de la vitre montée dans le profilé est de 120 cm.
Mode de fixation
Le profilé se monte par le dessus sur un support préparé. La profondeur d'ancrage est de 20 mm. Le système de fixation par le dessus élimine la nécessité d'accéder au côté de la structure, ce qui facilite l'installation sur les bords des balcons, terrasses et escaliers. Le profilé est fixé à l'aide de vis dans 17 trous préparés en usine.
Résistance aux charges et analyse de résistance
Un profilé dont la base mesure 1 m conserve une rigidité élevée et un déplacement minimal sous une charge horizontale pouvant atteindre 500 kg (5000 N·t). L'analyse par la méthode des éléments finis (MEF) confirme que les valeurs maximales de déplacement sous charge de vent se situent entre 0,030 et 0,420 Kgf/cm — les déformations les plus importantes apparaissent dans la partie supérieure du profilé (au niveau du bord de serrage), tandis que la base reste pratiquement immobile.
Charges maximales dues au vent et aux chocs
Le tableau ci-dessous présente les valeurs de charge admissibles pour la série KE en fonction de l'épaisseur et de la hauteur du verre :
Charges maximales dues au vent et aux chocs pour la série KE
| Série KE | Verre 12-13.52 mm | Verre 16-17.52 mm | Verre 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre de haut. 1.0 m | Verre de haut. 1.2 m | Verre de haut. 1.0 m | Verre de haut. 1.2 m | Verre de haut. 1.0 m | Verre de haut. 1.2 m | |||||||
| Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | Vent max. (kN/m²) | Choc max. (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Pour la série KE 100 avec un verre d'une épaisseur de 16–17,52 mm et d'une hauteur de 1,0 m, le profilé supporte une charge de vent jusqu'à 3,0 kN/m² et un choc jusqu'à 1,50 kN/m, ce qui en fait la variante la plus résistante de la gamme KE.
Montage étape par étape — système GLASSMOVE
Le système de fixation GLASSMOVE permet un montage rapide et précis d'un garde-corps en verre en 12 étapes — de la préparation du support, en passant par l'ancrage du profilé, la pose des joints et du verre, jusqu'au réglage et à la fermeture avec le cache. Les illustrations ci-dessous présentent les étapes successives de l'installation :
Instructions de montage du profilé KE 100 – étapes 1-6 :
Instructions de montage du profilé KE 100 – étapes 7–9 :
Instructions de montage du profilé KE 100 – étapes 10-12 :
Applications
- Garde-corps tout verre pour balcons et terrasses
- Garde-corps pour cages d'escalier et mezzanines
- Vitrages dans les bâtiments commerciaux — hôtels, immeubles de bureaux, centres commerciaux
- Clôtures en verre et cloisons intérieures
Le profilé est entièrement compatible avec les accessoires de la série KE 100 de la marque Kozza — cales de réglage, joints et caches de finition.
