Kit de chariots roulants pour portails coulissants autoportants 60 + accessoires
product unavailable
ajouter à la liste de souhaits
Description
PSG Kit de chariots roulants 60 PLUS avec accessoires pour portails coulissants autoportants
Le kit de chariots roulants PSG 60 PLUS avec accessoires est un ensemble complet et économique d'éléments de roulement pour portails coulissants autoportants, conçu pour un rail 60×60×4 mm. Le kit comprend deux chariots roulants à 5 galets, un galet d'entrée avec embout de protection ainsi qu'un support d'entrée — tout ce dont une entreprise d'installation a besoin pour monter efficacement un portail coulissant.

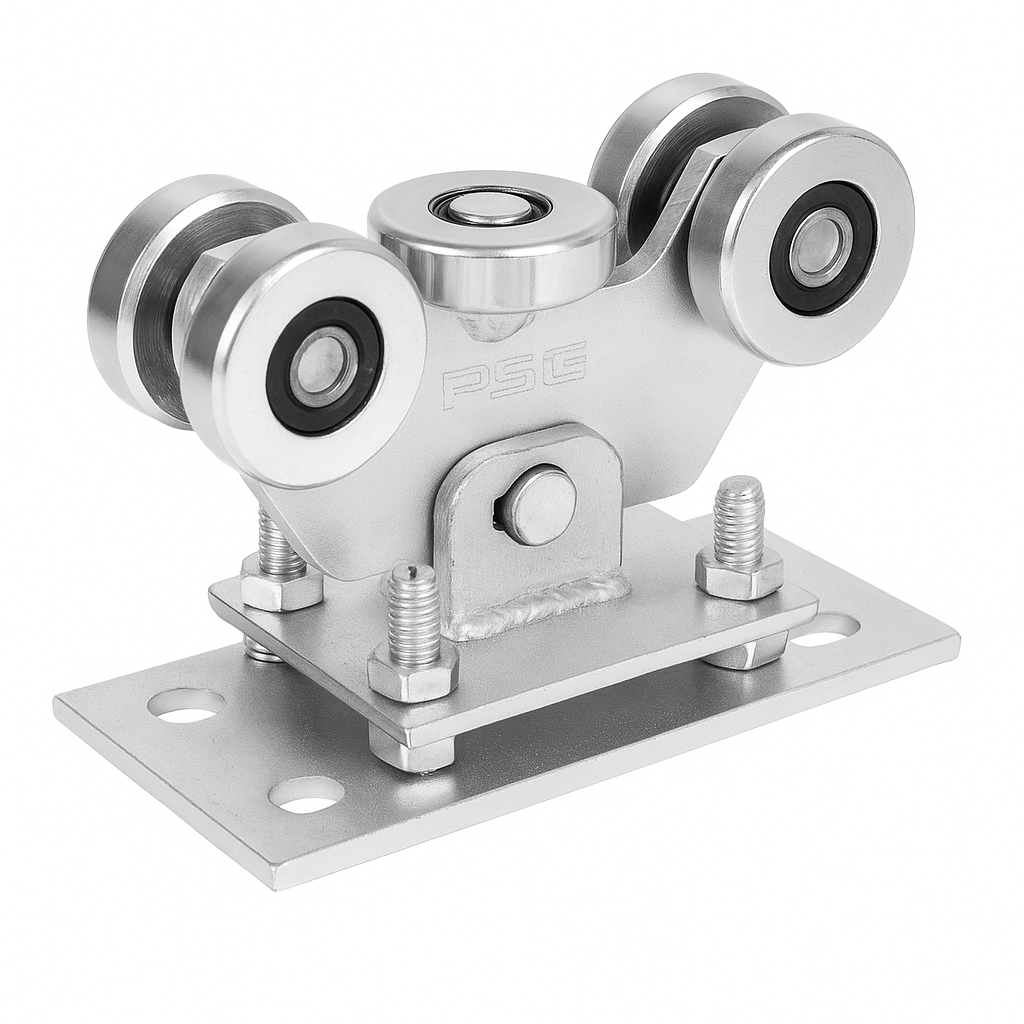

Le chariot roulant à 5 galets métalliques constitue le cœur du kit. La construction oscillante — le chariot est relié à la platine par un pivot — lui permet de s'adapter automatiquement au rail du portail coulissant. Quatre galets verticaux guident le rail latéralement, tandis qu'un galet horizontal reprend la charge verticale. La hauteur réglable grâce aux vis de montage garantit un positionnement précis du portail. La finition galvanisée assure une résistance à la corrosion et une utilisation extérieure durable.
Le galet d'entrée avec embout est un élément en acier galvanisé monté à l'extrémité du rail du portail autoportant. L'embout du galet constitue une protection efficace contre la neige et le givre, qui pourraient bloquer l'engagement du rail sur les chariots. Les vis de montage sont incluses. Le galet d'entrée s'engage dans le support d'entrée fixé au montant du portail — cette solution répartit le poids du portail sur un plus grand nombre de points d'appui, stabilise le portail en position fermée et prolonge considérablement la durée de vie des chariots roulants. Le support dispose de deux orifices de montage sur la paroi arrière ainsi que d'un amortisseur en caoutchouc pour absorber le choc à la fermeture.

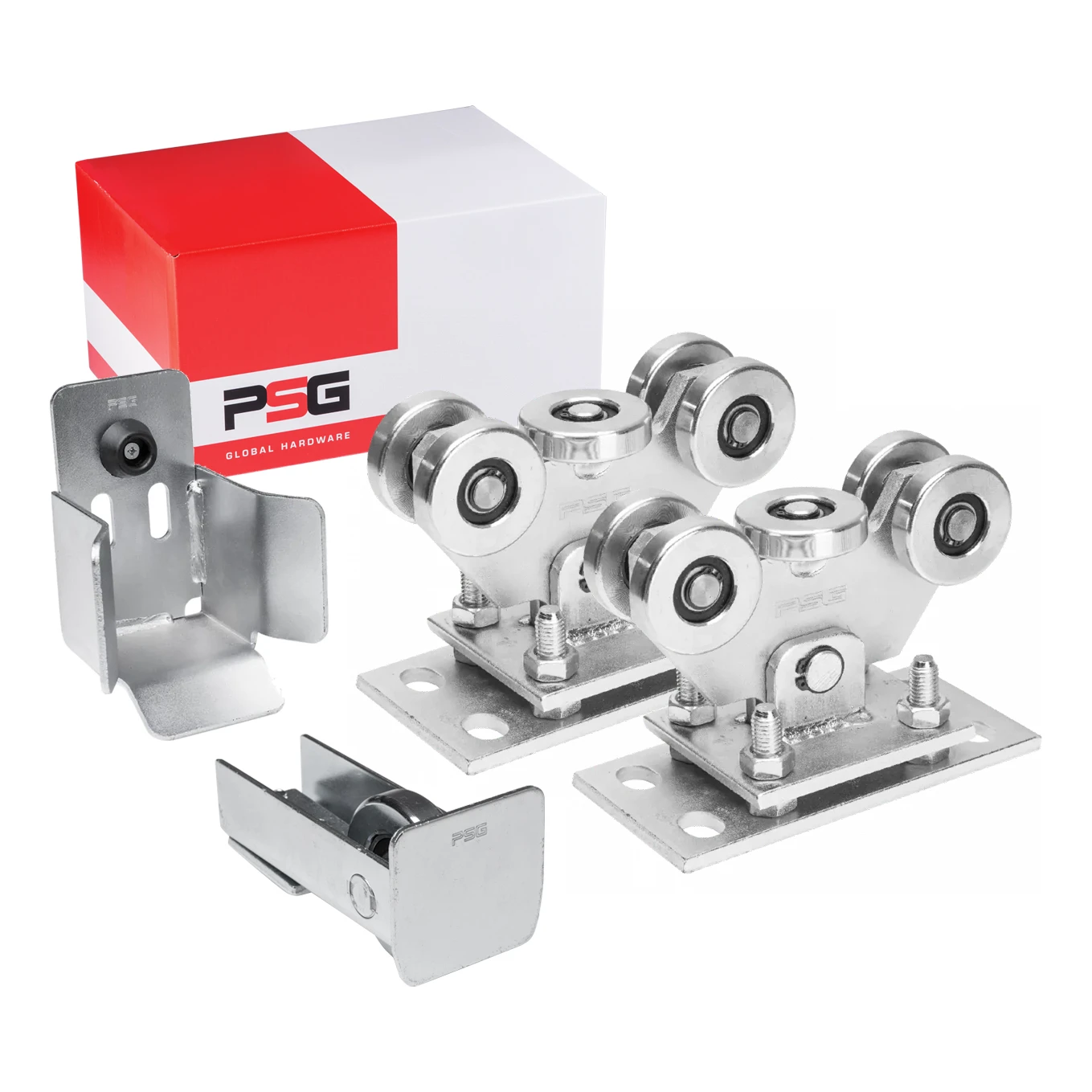

Contenu du kit
- Chariot roulant à 5 galets (oscillant, avec réglage en hauteur) — 2 pcs
- Galet d'entrée avec embout de protection (avec vis de montage) — 1 pc
- Support d'entrée avec amortisseur en caoutchouc — 1 pc

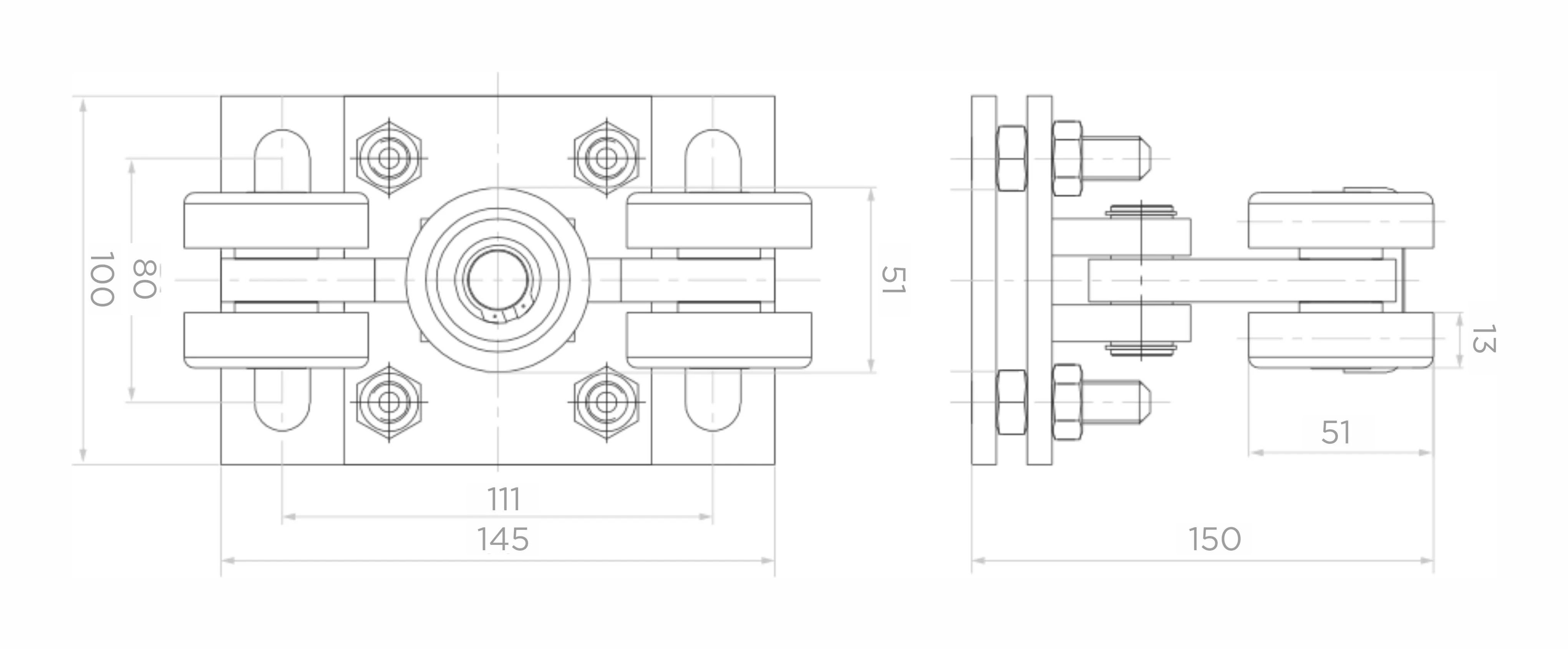

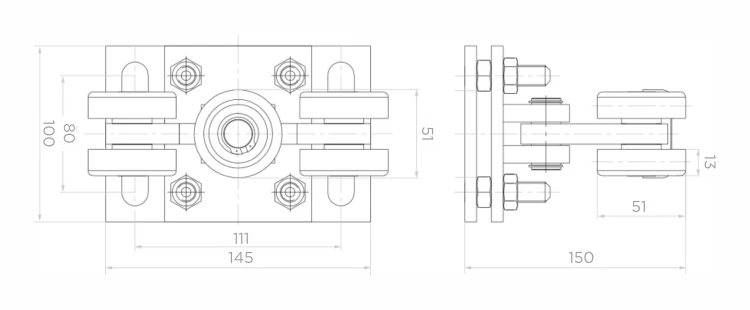

Dimensions du chariot roulant
- Dimensions de la platine (long. × larg.) : 145 × 100 mm
- Entraxe des orifices de montage : 111 × 80 mm
- Hauteur totale du chariot : 150 mm
- Diamètre du galet vertical : 51 mm
- Largeur du galet vertical : 13 mm
- Entraxe des galets verticaux : 51 mm
Caractéristiques techniques du kit
- Fabricant : PSG Global Hardware
- Rail compatible : 60×60×4 mm
- Nombre de galets par chariot : 5 (4 verticaux + 1 horizontal)
- Matériau des galets : métal
- Construction du chariot : oscillante (pivot rotatif)
- Réglage en hauteur : oui (vis de réglage)
- Finition : galvanisée
- Poids du kit : 9,1 kg
- EAN : 5901289674713

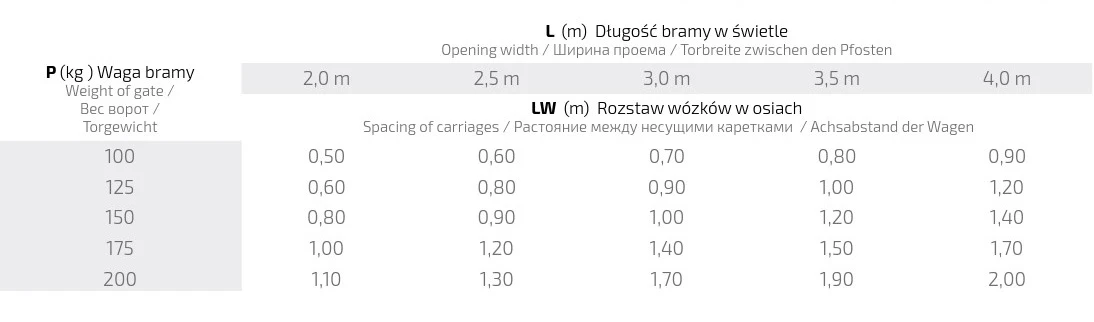

Sélection de l'entraxe des chariots (LW) en fonction du poids du portail et de la largeur de l'ouverture
Le tableau ci-dessus présente l'entraxe recommandé des chariots roulants (LW) en mètres, en fonction du poids du portail (P) et de la largeur de l'ouverture en clair (L). Un choix correct de l'entraxe est essentiel pour une répartition uniforme des charges et la durabilité de l'ensemble du système de roulement :
- Portail 100 kg : entraxe de 0,50 m (ouverture 2,0 m) à 0,90 m (ouverture 4,0 m)
- Portail 125 kg : entraxe de 0,60 m (ouverture 2,0 m) à 1,20 m (ouverture 4,0 m)
- Portail 150 kg : entraxe de 0,80 m (ouverture 2,0 m) à 1,40 m (ouverture 4,0 m)
- Portail 175 kg : entraxe de 1,00 m (ouverture 2,0 m) à 1,70 m (ouverture 4,0 m)
- Portail 200 kg : entraxe de 1,10 m (ouverture 2,0 m) à 2,00 m (ouverture 4,0 m)
Grâce à l'utilisation du galet d'entrée avec support, le poids du portail en position fermée se répartit sur trois points d'appui au lieu de deux, ce qui soulage les chariots roulants et permet l'installation de portails plus lourds tout en préservant la durabilité totale du mécanisme.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Taille du rail de guidage | 60x60x4 |
| Type de produit | Pack / KIT avec accessoires |
| Matériau des galets | Acier |
| Nombre de galets [szt.] | 5 |
| Construction du chariot | Pivotante |
| Type de système de roulement | Système à roulettes |
