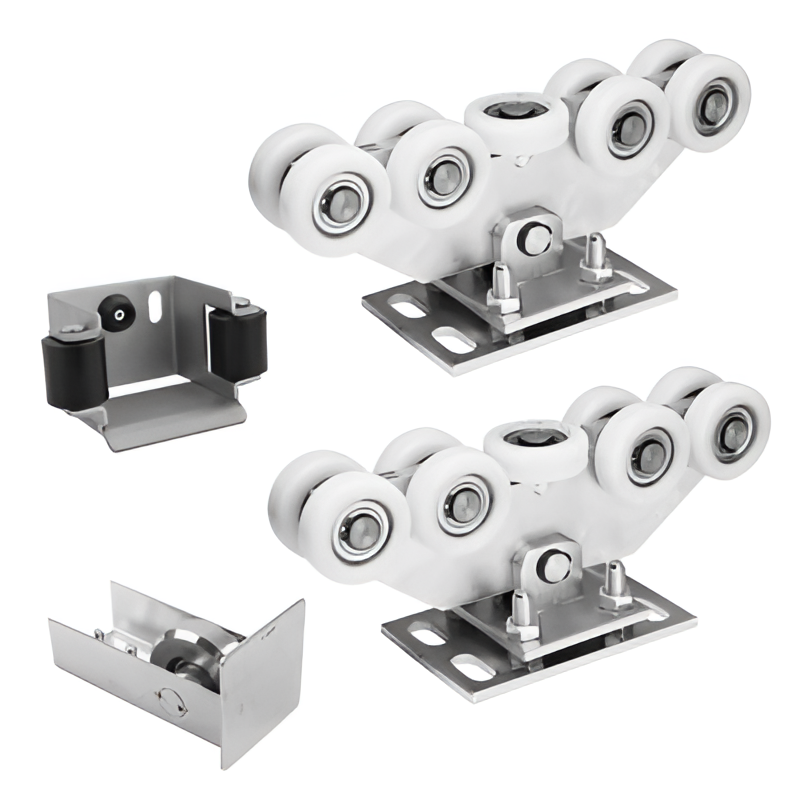

Kit de chariots pour portail coulissant : 2× chariot (9 galets, plastique) + accessoires

Chariot 80 – fonctionnement silencieux et fluide du portail

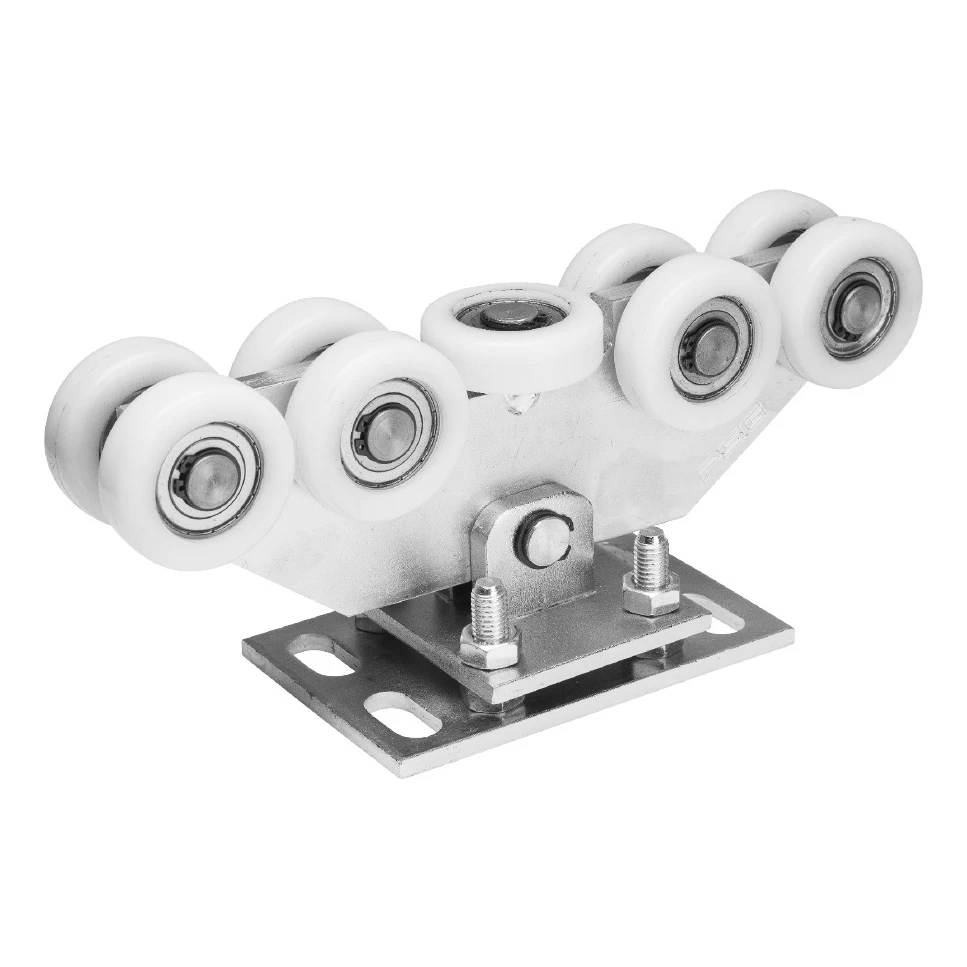

Les chariots équipés de 9 galets en matière plastique garantissent un fonctionnement particulièrement silencieux et fluide du portail coulissant. Grâce aux roulements à billes intégrés dans chaque galet, la résistance au roulement est minimale, ce qui réduit l'usure de la motorisation et améliore le confort d'utilisation. Chaque chariot est adapté au rail 80×80×5 mm et dispose d'une platine de montage robuste avec des trous de fixation.

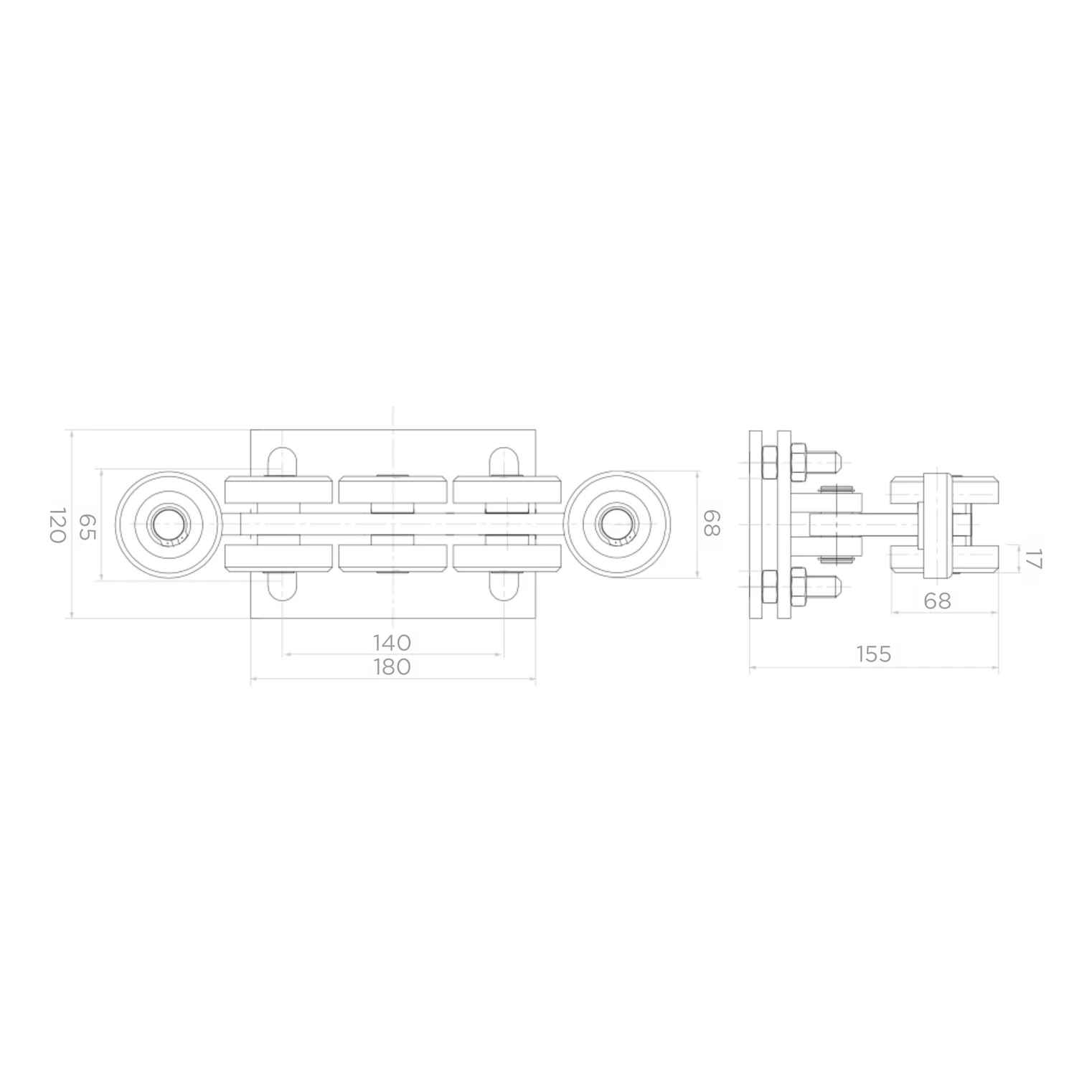

Le dessin technique détaillé du chariot présente toutes les principales dimensions de montage. La platine de base de 180 × 68 mm, dotée de vis de réglage, permet un réglage précis du niveau du portail après installation. La hauteur totale du chariot est de 120 mm et sa profondeur de 155 mm, ce dont il faut tenir compte lors de la conception des fondations.

Support de réception – stabilisation et protection

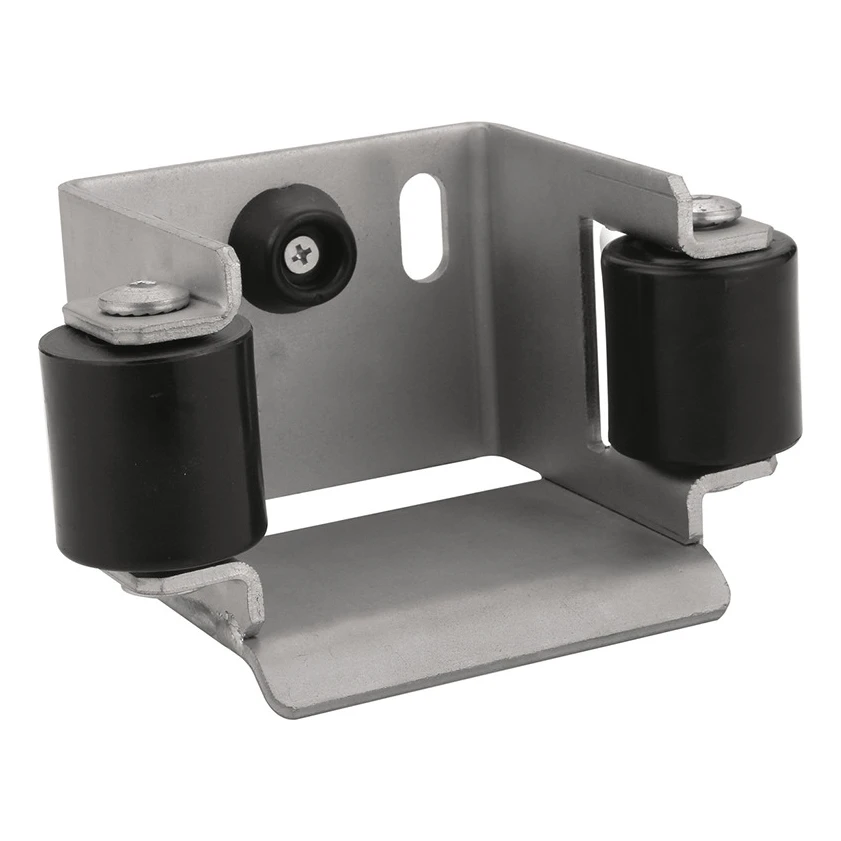

Le support de réception en acier remplit une double fonction — il stabilise le portail une fois fermé et répartit son poids sur un plus grand nombre d'éléments porteurs, ce qui prolonge considérablement la durée de vie des chariots. Équipé de deux galets de guidage en matière plastique espacés de 88 mm, il guide avec précision le rail du portail. Sur la paroi arrière se trouvent deux trous de fixation ainsi qu'une butée en caoutchouc amortissant la fermeture. Produit galvanisé, résistant aux intempéries.

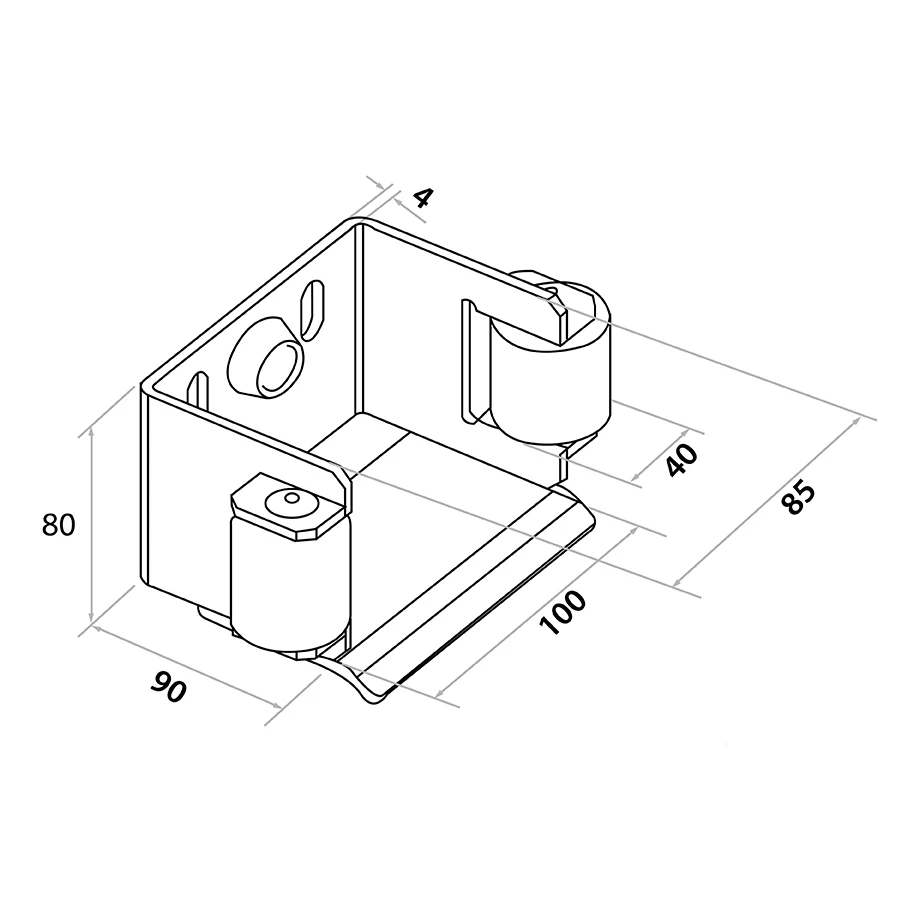

Le dessin coté du support de réception présente ses principaux paramètres de montage : base de 100 × 90 mm, hauteur de 80 mm (avec les galets : 85 mm), orifice pour le galet de guidage d'un diamètre de 40 mm. La construction en tôle de 4 mm d'épaisseur assure une rigidité et une durabilité adéquates.

Galet d'entrée – durée de vie prolongée du système

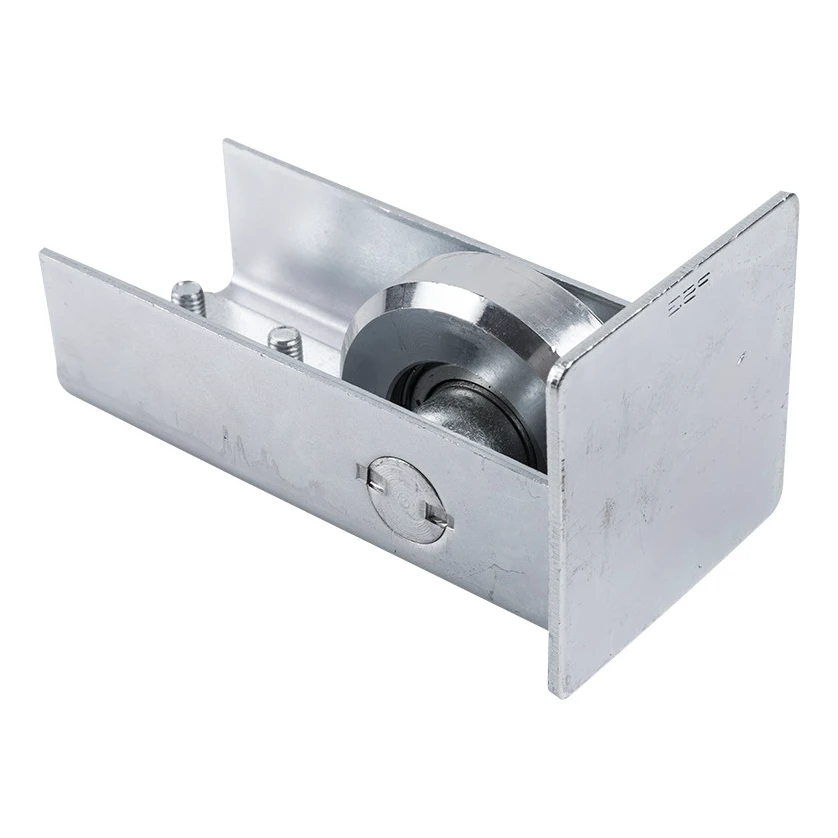

Le galet d'entrée en acier est monté au début du rail du portail coulissant autoportant. Son rôle est de guider en douceur le rail sur les chariots à chaque fermeture du portail, ce qui réduit sensiblement les chocs et prolonge la durée de vie de l'ensemble du mécanisme. Il constitue en outre une protection contre la neige et la glace qui s'accumulent à l'intérieur du rail. Les vis de montage sont fournies. Produit galvanisé.

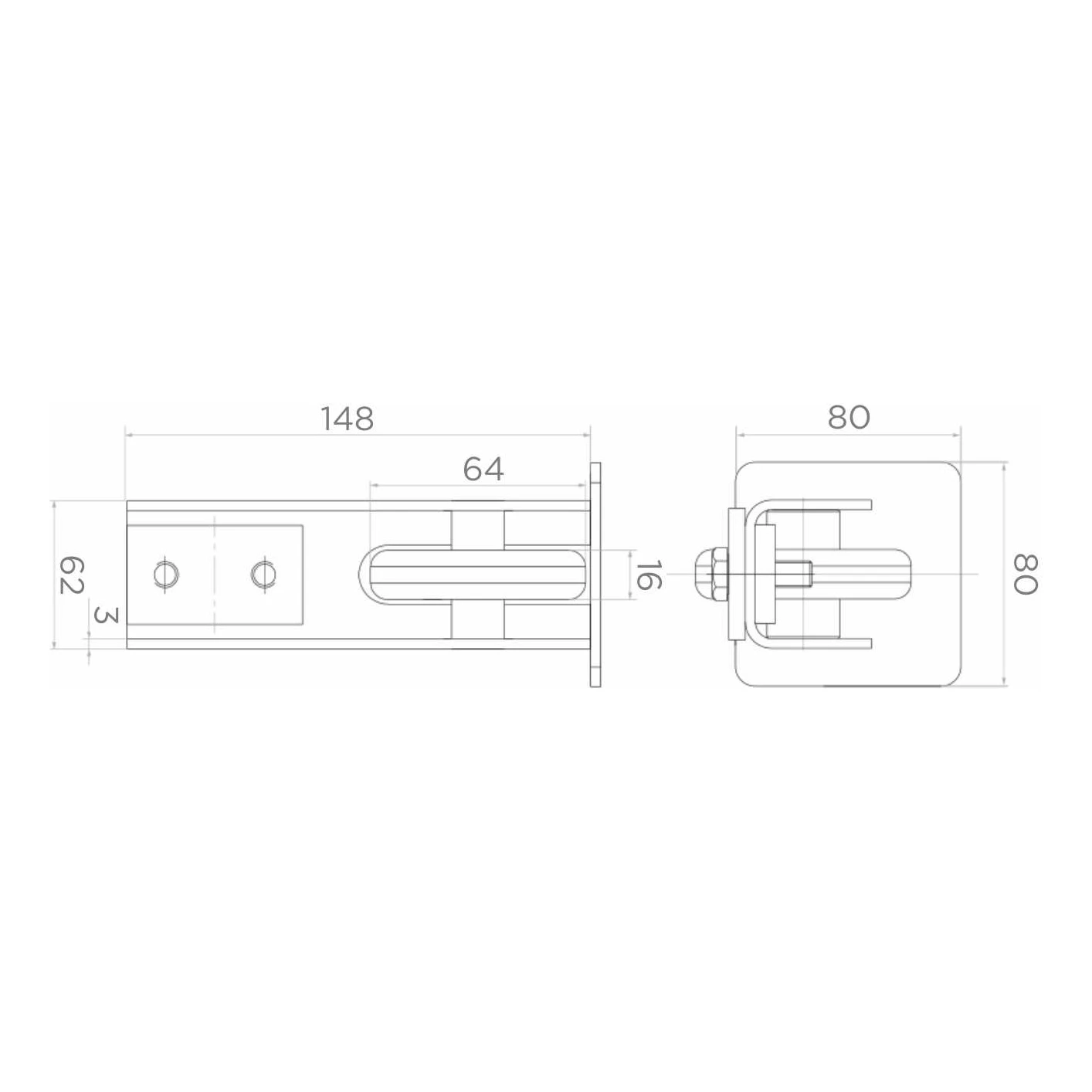

Le dessin technique du galet d'entrée présente les dimensions du boîtier : longueur 148 mm, largeur 80 mm, hauteur 62 mm (épaisseur de la tôle 3 mm). La largeur du galet intérieur est de 64 mm et la hauteur de l'axe de 16 mm depuis la base du boîtier.

Contenu du kit

Le kit est destiné à l'installation professionnelle de portails coulissants autoportants sur des rails 80×80×5 mm. Tous les éléments en acier sont galvanisés, ce qui garantit une résistance à la corrosion et une utilisation durable en extérieur. Le poids total du kit est de 17,22 kg.

Caractéristiques techniques du kit
