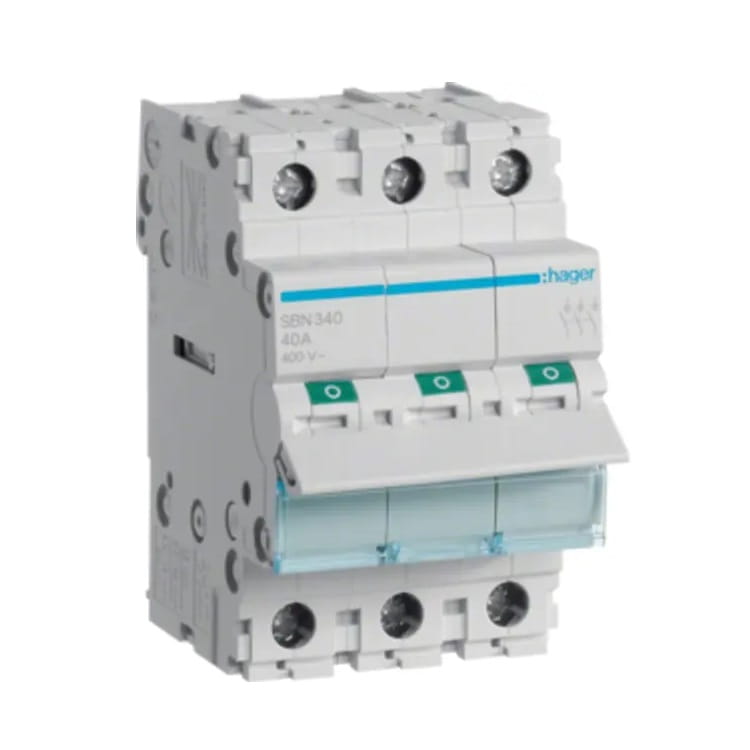

Hager Interrupteur-sectionneur triphasé 3P 40A 400V AC

Go to Product feedback

Interrupteur-sectionneur triphasé 3P 40A 400V AC SBN340 HAGER est un type d'interrupteur électrique qui remplit plusieurs fonctions : il conduit le courant dans les conditions nominales et pendant les surcharges (y compris un court-circuit pendant une période de temps spécifiée), déconnecte le circuit dans les conditions nominales et de défaut, et isole, répondant aux exigences de propriétés d'isolation pour un fonctionnement sûr de l'équipement.

Go to full description
with VAT without VAT
Price 18,57 €
incl. 21% VAT

Shipping costs are not included in the price.

Choisissez la variante :

Individual variants may differ in price

Quantité

pcs.
Availability:
En stock (grande quantité)
Shipping time: 6 Jours ouvrables

Caractéristiques du produit

[PIM] rozlaczniki-izolacyjne #95

  • Application AC (réseau)
  • Type de sectionneur sectionneur
  • Courant nominal [A] 40A
  • Nombre de pôles 3P
  • Tension nominale [V] 400V AC
  • Marque HAGER

Description

Interrupteur-sectionneur triphasé 3P 40A 400V AC SBN340 HAGER

Interrupteur-sectionneur triphasé 3P 40A 400V AC SBN340 HAGER est un type d'interrupteur électrique qui remplit plusieurs fonctions : il conduit le courant dans les conditions nominales et pendant les surcharges (y compris un court-circuit pendant une période de temps spécifiée), déconnecte le circuit dans les conditions nominales et de défaut, et isole, répondant aux exigences de propriétés d'isolation pour un fonctionnement sûr de l'équipement.

Chaque interrupteur-sectionneur modulaire HAGER est doté de champs verts/rouges sur le levier de l'actionneur, ce qui permet de visualiser clairement la position du sectionneur. L'appareil SBN340 est fabriqué en plastique durable et convient pour des températures allant de -20ºC à +50ºC.

SPÉCIFICATION

Fabricant
HAGER
Courant nominal
40 A
Nombre de pôles
3 P
Tension nominale de raccordement Ue (AC)
400 V
Fréquence nominale
50/60 Hz
Tension nominale d'isolement Ui
440 V
Tension d'entrée type 1
AC
Tension nominale de tenue à la surtension Uimp
6000 V
Capacité de transport du courant alternatif AC21, catégorie A
40 A
Courant nominal de fonctionnement (AC23), catégorie A
40 A
Capacité de transport de courant AC21 dans la catégorie B
40 A
Courant admissible AC22, catégorie A
40 A
Courant de fonctionnement admissible AC22, catégorie B
40 A
Courant de service nominal (AC23), catégorie B
40 A
Courant de court-circuit avec des fusibles gl-gG
600 A
Capacité de fermeture à 400 V en AC23A
846 A
Courant nominal de courte durée 1s
0,6 kA
Courant thermique du boîtier externe
40 A
Perte de puissance totale pour le courant nominal
3,3 W
Perte de puissance par pôle pour le courant nominal
1,1 W
Durée de vie électrique sous charge nominale en cycles de fonctionnement (AC21)
5 000
Durée de vie électrique sous charge nominale en cycles de travail (AC22)
5 000
Résistance mécanique (nombre de cycles)
60 000
Section du fil flexible (câble) au point de serrage
2,5 / 16 mm²
Section du conducteur rigide (fil) dans la borne
2,5 / 25 mm²
Couple de serrage
2,8 Nm
Type de connexion
avec vis
Nombre de contacts NO
3
Température de stockage
De -40 ºC à +80 ºC
Degré de protection
IP20
Dimensions de l'appareil
68 x 83 x 52,5 mm
Groupe d'appareils
SBN
Standard
IEC 60947-3, IEC/EN 60669-2, IEC/EN 60669-4.
Directive européenne RoHs
conforme
Degré de pollution selon IEC 60664 / IEC 60947-2
2

Configuration disponible

Code du produit

Catalogue no.
EAN
Model
GPV-401-95
next arrow image
SBN340/HAG
3250615510181
SBN340

Téléchargements

File icon Data sheet SBN340.pdf 235.02 kB

Fiche technique SBN340
