Hager Disjoncteur magnétothermique B 16A 3P 6kA
Leave feedback on the product
Disjoncteur magnétothermique tripolaire B16A | Pouvoir de coupure 6kA | Courbe B. Protection contre les surcharges et courts-circuits pour circuits résidentiels et tertiaires. Tension nominale 230/400V AC, fréquence 50/60Hz. Degré de protection IP20, bornes à vis pour conducteurs 1-25mm². Conforme aux normes IEC 60898-1.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Choisissez la variante :
Individual variants may differ in price
Quantité
Product code:
Caractéristiques du produit
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Caractéristique de déclenchement B
- Type de disjoncteur surintensité
- Courant nominal [A] 16A
- Nombre de pôles 3P
- Pouvoir de coupure [kA] 6 kA
- Marque HAGER
Description

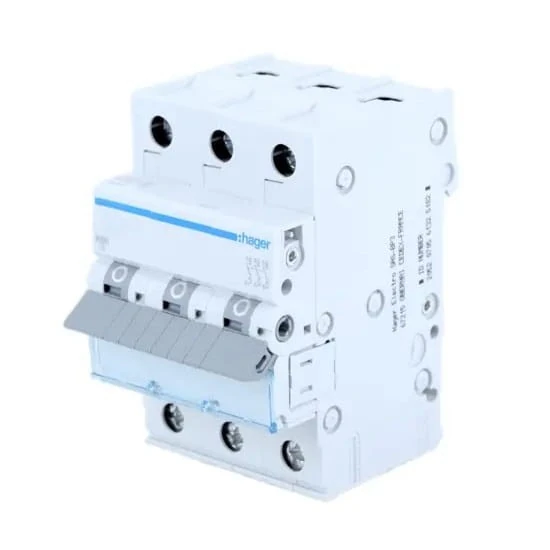

Hager Disjoncteur Magnétothermique B 16A 3P 6kA
Le disjoncteur magnétothermique MCB B 16A 3P 6kA MBN316E de la marque Hager, également connu sous le nom de disjoncteur modulaire, joue un rôle essentiel dans le système électrique en assurant la protection du circuit par déconnexion automatique lorsque le courant dans le circuit dépasse les valeurs de sécurité admissibles.
Ce dispositif protège efficacement l'installation contre les surintensités résultant de surcharges et de courts-circuits, garantissant une sécurité d'utilisation jusqu'à un niveau de 6kA. Le modèle MBN316E à caractéristique de type B possède une fonction à déclenchement retardé, ce qui le rend particulièrement adapté à la protection d'appareils non sensibles aux surcharges thermiques et générant de faibles courants de démarrage.
- CONSTRUCTION DU DISJONCTEUR
- levier de commande
- verrou
- contact fixe et contact mobile
- bornes de raccordement
- déclencheur thermique bilame (surcharge)
- vis de réglage
- déclencheur électromagnétique (court-circuit)
- chambre d'extinction (pour l'extinction de l'arc électrique)
SPÉCIFICATIONS
| Paramètre | Valeur |
|---|---|
| série et type | Disjoncteur magnétothermique MCB B 16A 3P 6kA MBN316E HAGER |
| nombre de pôles protégés | 3 |
| nombre de pôles | 3 P |
| type de disjoncteur magnétothermique | B |
| pouvoir de coupure assigné Icn | 6 kA |
| tension assignée de service Ue | 230 / 400 V |
| fréquence assignée | 50 / 60 Hz |
| type de tension d'alimentation | AC |
| tension assignée d'isolement Ui | 500 V |
| tension assignée de tenue aux chocs Uimp | 4000 V |
| pouvoir de coupure assigné en court-circuit 230 V 50 Hz | 6 kA |
| pouvoir de coupure de service assigné Ics | 6 kA |
| perte de puissance maximale par pôle selon la norme | 3,5 W |
| pertes de puissance totales pour le courant assigné | 8,2 W |
| pertes de puissance par pôle pour le courant assigné | 2,8 W |
| endurance électrique (nombre de cycles) | 4000 x |
| endurance mécanique (nombre de cycles) | 20000 x |
| couple de serrage | 2,8 Nm |
| type de raccordement | à vis |
| capacité de la borne d'entrée / sortie pour conducteur rigide (fil) | 1/25 mm² |
| capacité de la borne d'entrée / sortie pour conducteur souple (câble) | 1/16 mm² |
| norme | EN 60898-1 |
| degré de protection | IP20 |
| dimensions | 70 x 83 x 52,5 mm |
| Poids de l'emballage | 0,305 kg |
