Gond de portail réglable M16 avec plaque rectangulaire 100×55×4 mm
Leave feedback on the product
Gond de portail réglable M16 avec plaque en acier 100×55×4 mm. Réglage de profondeur 52-72 mm, filetage M16, support fourche avec axe Ø12 mm. Entraxe des trous de fixation 72 mm. Plaque galvanisée, poids 0,4 kg. Pour portillons et portails battants.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-392
Caractéristiques du produit
[PIM] zawiasy #113
- Matériau Acier
- Type de filetage M16
- Mode de fixation Avec platine
Description
Gond de portail réglable M16 avec plaque rectangulaire 100×55×4 mm
Gond réglable en acier M16 avec plaque de fixation rectangulaire est une solution fiable pour la suspension professionnelle de portillons et portails battants. Grâce au réglage de profondeur dans la plage 52–72 mm, il permet de corriger précisément la position du vantail tant lors du premier montage qu'en cours d'exploitation ultérieure — sans nécessité de démontage de la construction.
Le réglage s'effectue au moyen d'un écrou sur filetage M16, ce qui permet une compensation rapide des contraintes thermiques, de l'affaissement du vantail ou du tassement naturel des poteaux de clôture. C'est une réelle économie de temps et de coûts de maintenance pour les équipes de montage.
Construction et matériaux

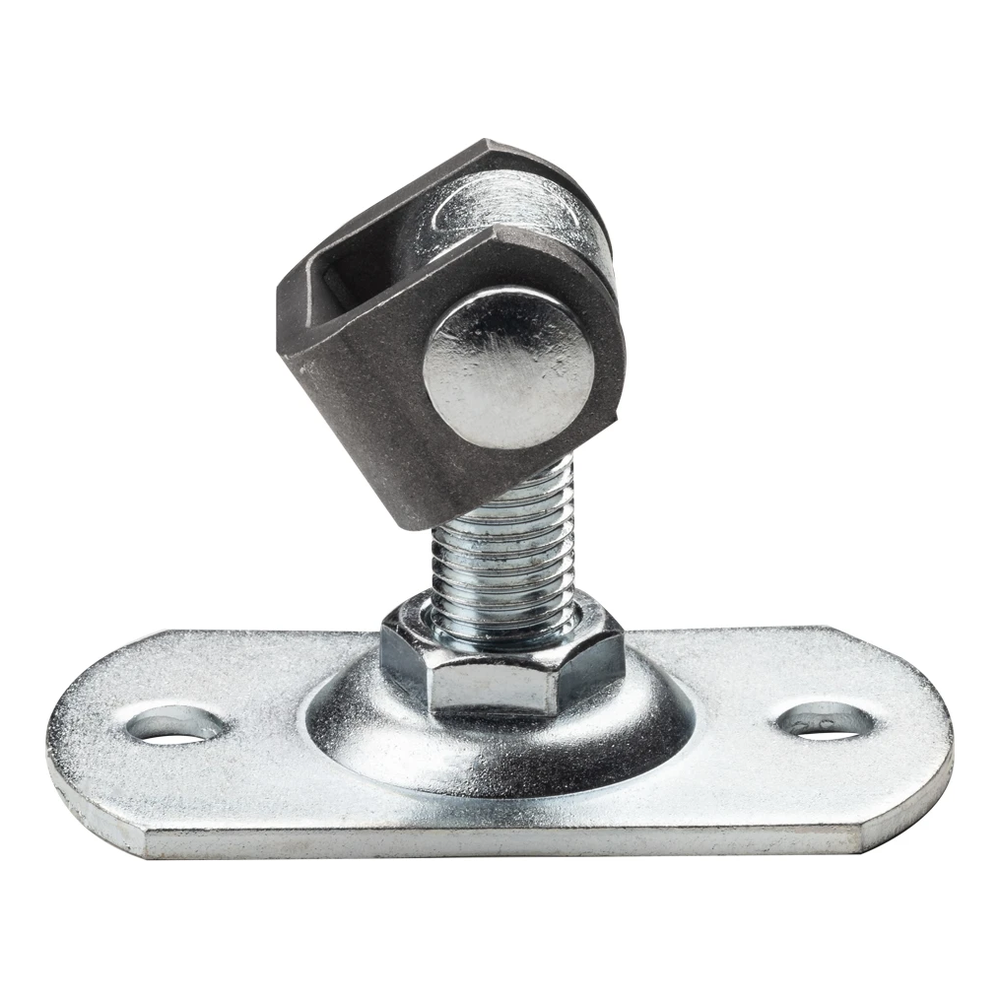

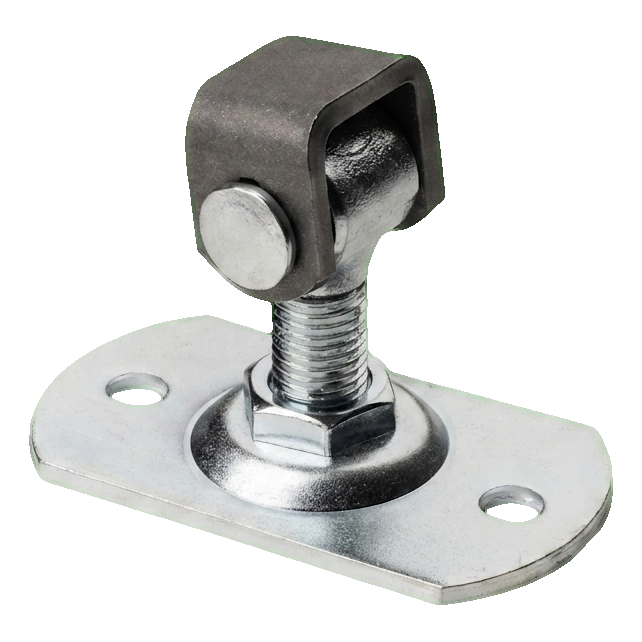

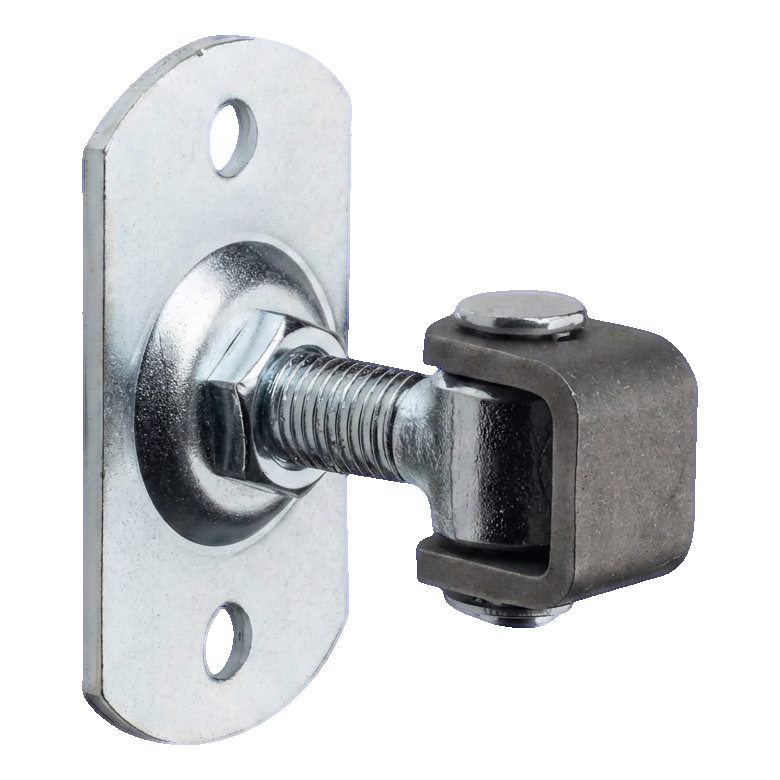

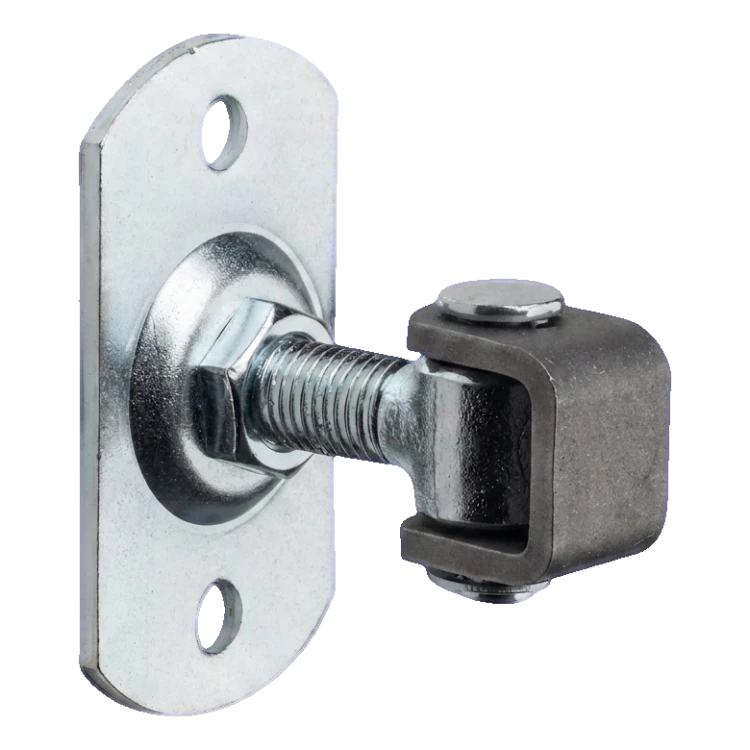

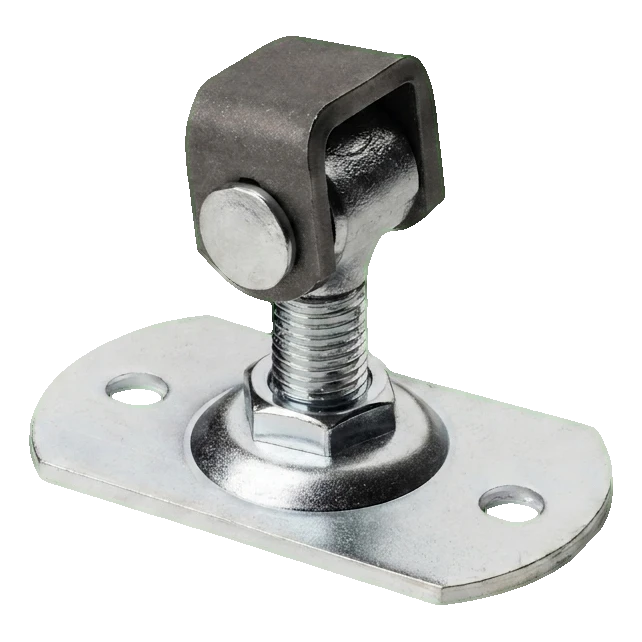

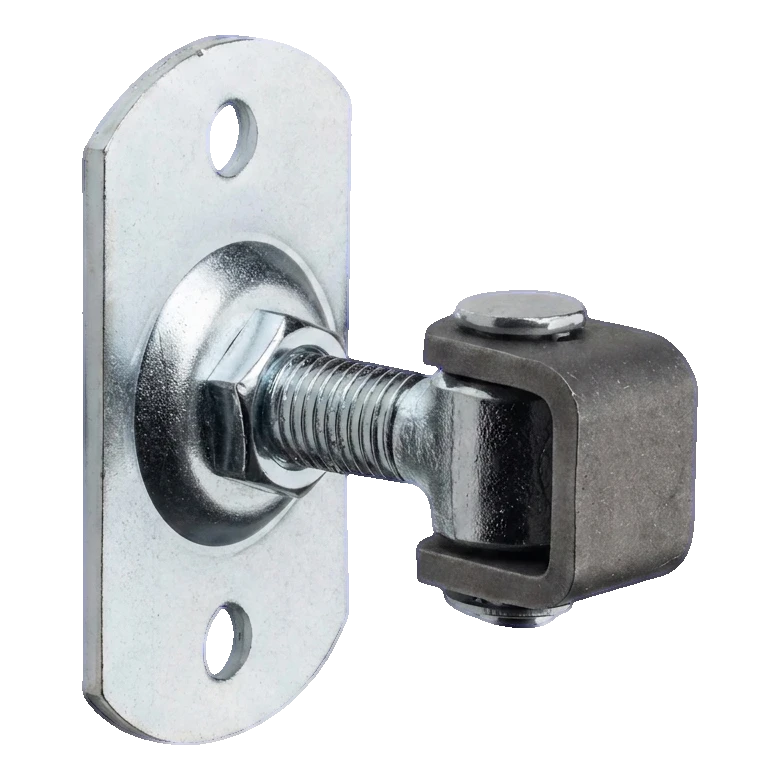

Le gond se compose d'une plaque de fixation galvanisée aux dimensions 100 × 55 mm et d'une épaisseur de 4 mm, d'une vis avec filetage M16 et d'un support fourche coulé (type U) avec axe de diamètre Ø12 mm. L'ensemble assure une haute résistance mécanique, une résistance à l'usure et une durabilité dans les conditions extérieures.

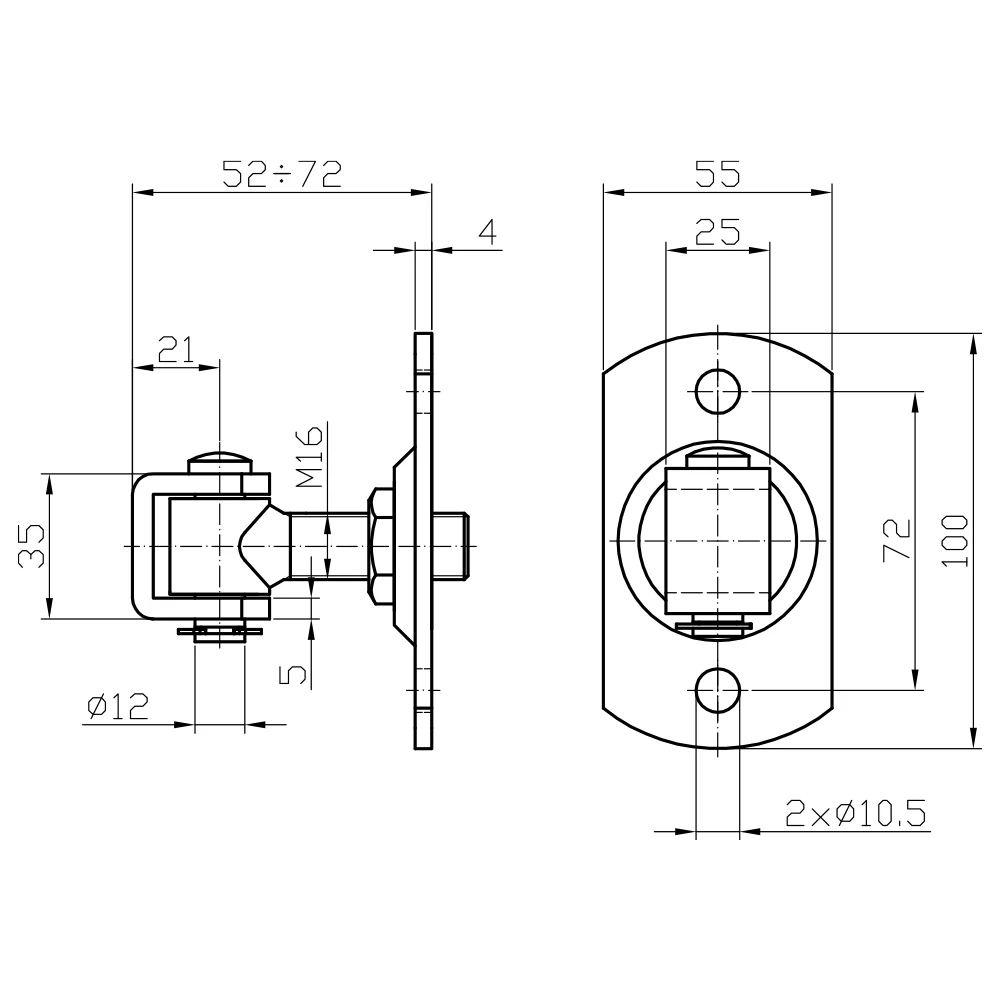

Dimensions et paramètres techniques
- Filetage de la vis : M16
- Plage de réglage (profondeur) : 52–72 mm
- Dimensions de la plaque (H × L) : 100 × 55 mm
- Épaisseur de la plaque : 4 mm
- Entraxe des trous de fixation : 72 mm
- Diamètre des trous de fixation : 2 × Ø10,5 mm
- Dimensions du support fourche : hauteur 35 mm, profondeur 21 mm, dégagement intérieur 25 mm
- Épaisseur des bras du support : 5 mm
- Diamètre de l'axe : Ø12 mm
- Matériau : acier — plaque galvanisée, support coulé
- Poids : 0,4 kg
- Destination : usage extérieur — portillons, portails battants
Avantages pour l'installateur
- Réglage après montage — l'écrou M16 permet un réglage précis du vantail à tout moment
- Compensation des contraintes thermiques — serrage ou desserrage facile aux températures extrêmes
- Installation simple — deux trous de fixation Ø10,5 mm permettent une fixation rapide de la plaque au poteau
- Haute durabilité — construction en acier résistante aux dommages mécaniques et à l'usure
- Finition esthétique — surface galvanisée de la plaque assurant un aspect soigné et une protection anticorrosion
