Gond de charnière à sangle Ø14 mm à visser – pivot pour portails battants
Leave feedback on the product

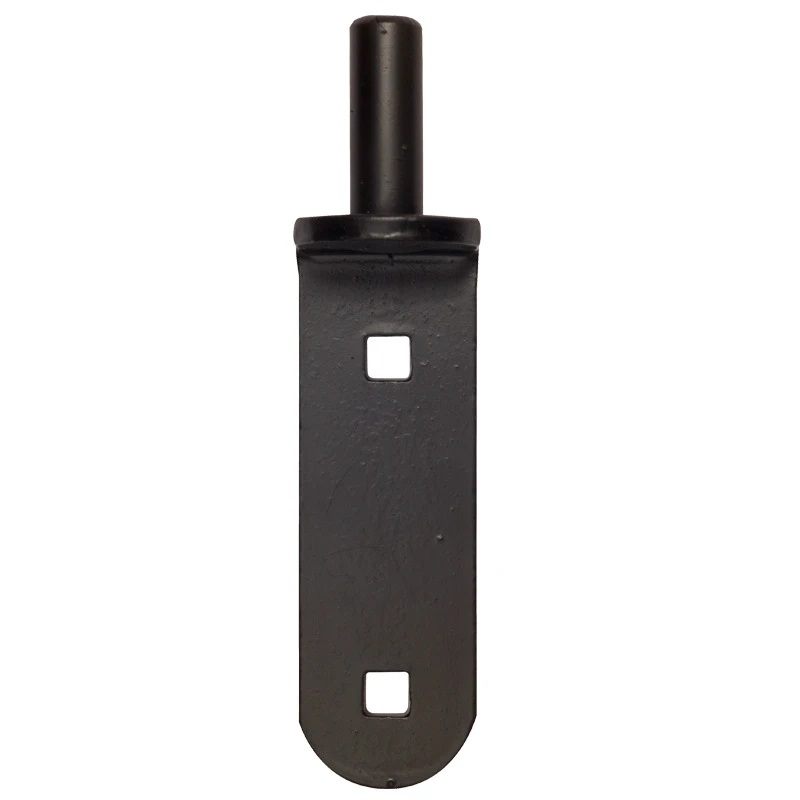

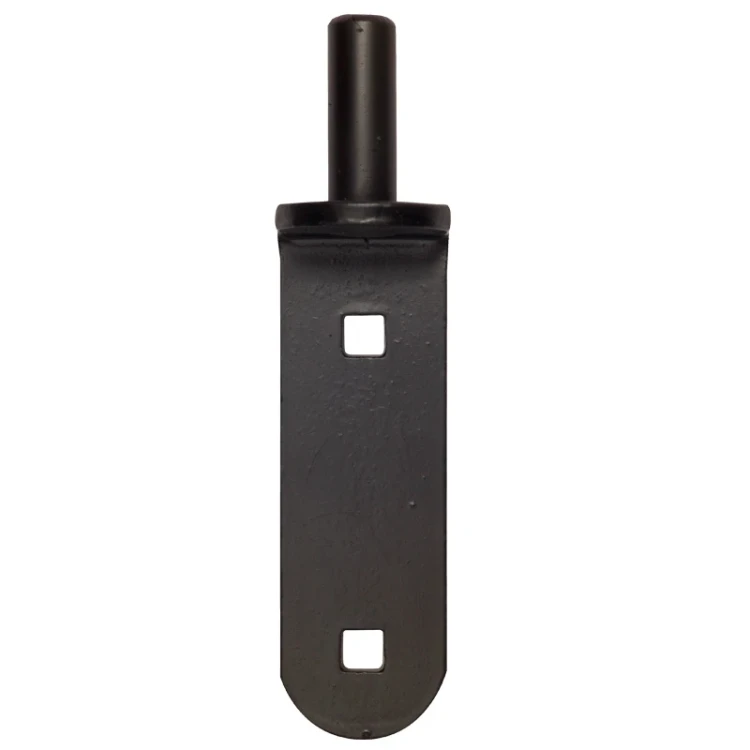

Gond de charnière à sangle Ø14 mm à visser. Pivot en acier d'une hauteur de 37 mm avec plaque de montage 112x35x5 mm. Profilé en L avec 2 trous carrés de 8,4 mm. Poids 0,26 kg. Pour portails battants.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-508
Caractéristiques du produit
[PIM] zawiasy #113
- Matériau Acier
- Diamètre 14
- Mode de fixation À visser
Description
Gond de charnière à sangle Ø14 mm à visser – pivot pour portails battants
Gond (pivot) de charnière à sangle destiné aux portails battants, monté par vissage. Construction solide en forme de L avec plaque de montage massive et pivot vertical de diamètre Ø14 mm garantit un ancrage durable et stable de la charnière. Les trous de montage prêts permettent un montage rapide sans nécessité de perçage supplémentaire.

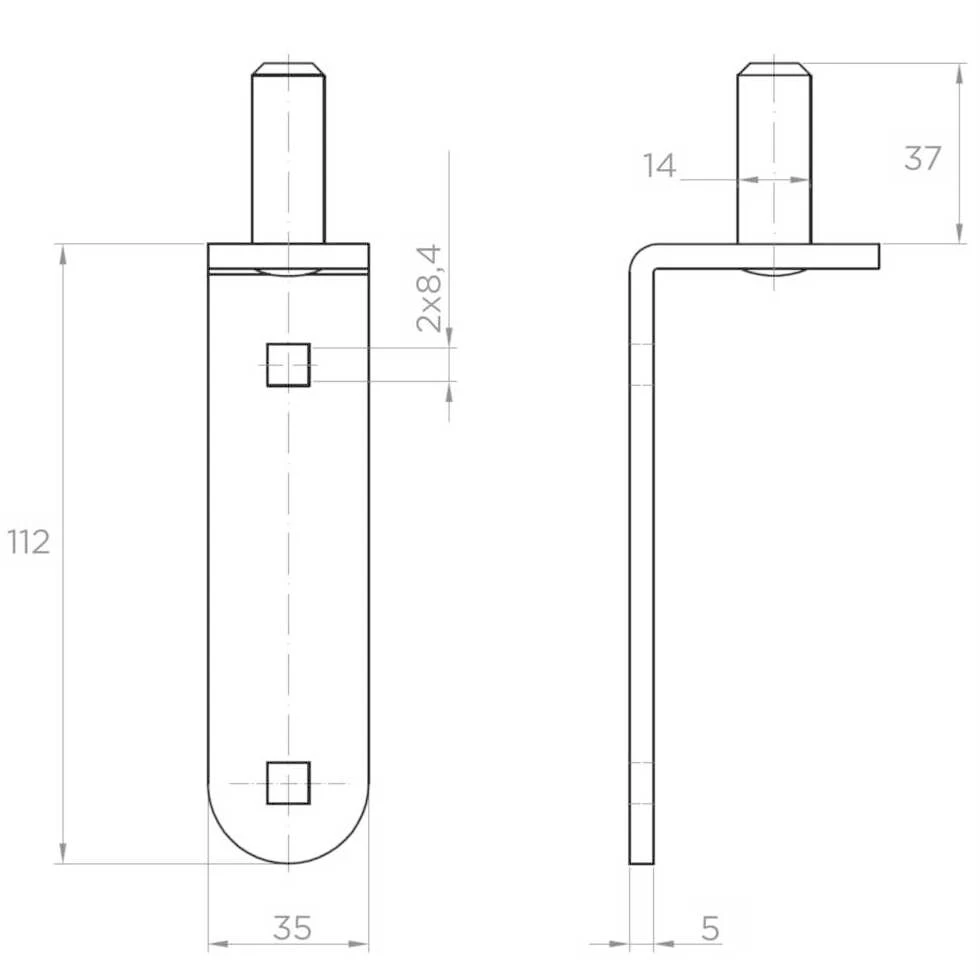

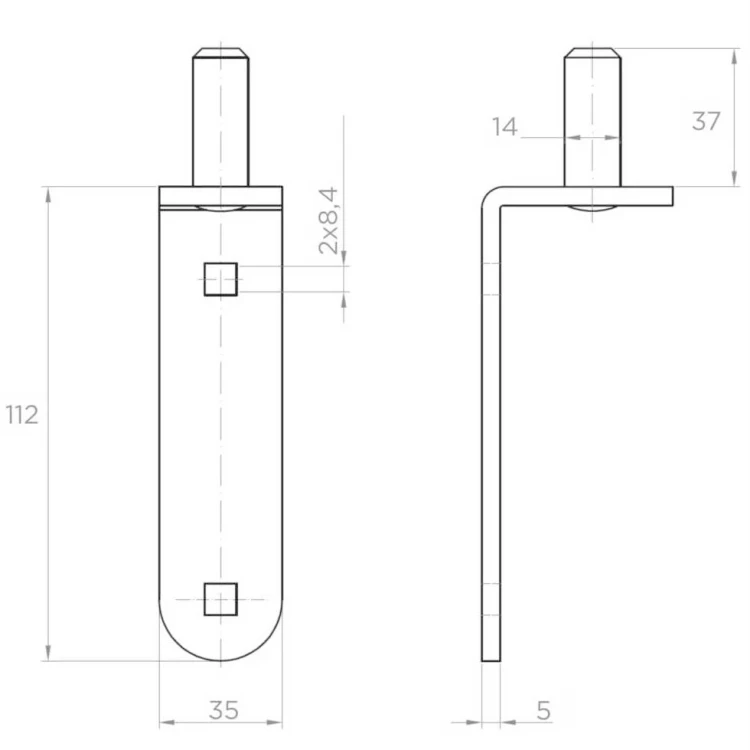

Dimensions et paramètres techniques
- Diamètre du pivot : Ø14 mm
- Hauteur du pivot : 37 mm
- Hauteur de la plaque de montage : 112 mm
- Largeur de la plaque de montage : 35 mm
- Épaisseur de la plaque : 5 mm
- Trous de montage : 2 × 8,4 mm (carrés)
- Profilé : forme de lettre L
- Poids : 0,26 kg
- EAN : 5901431940697
Application et montage
Le gond constitue l'élément porteur de la charnière à sangle utilisée dans les portails battants. Le montage s'effectue par vissage de la plaque de montage au poteau ou au cadre du portail à l'aide de deux trous carrés 8,4 mm. Le profilé en forme de L assure un appui stable et transmet les charges générées lors de l'ouverture et de la fermeture du vantail du portail. Grâce à la construction solide et aux trous de montage exécutés avec précision, l'installation est rapide et reproductible — ce qui revêt une importance particulière lors de réalisations en série.
