Fixation verticale pour verre 12-17,52 mm spigot fi 48 mm H=182 mm AISI 304 satiné
product unavailable
ajouter à la liste de souhaits
Description

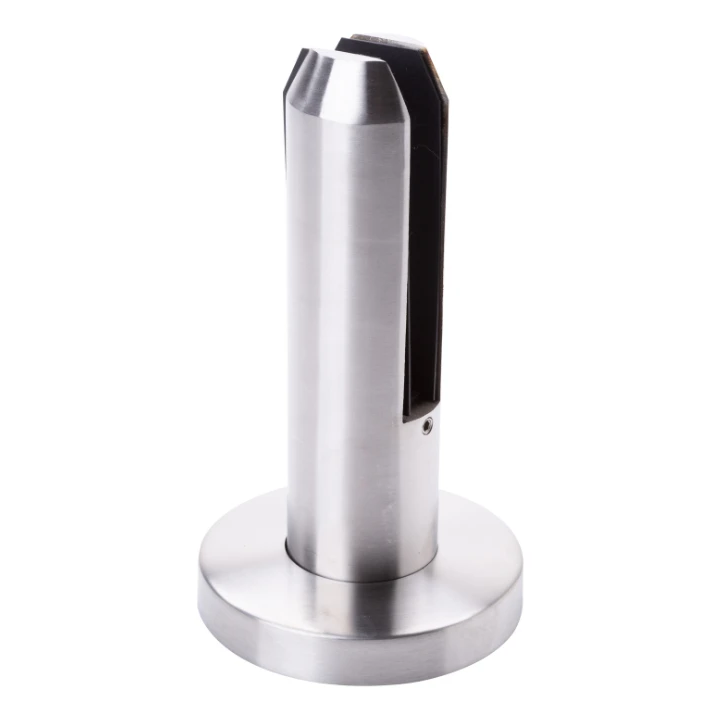

Support de verre spigot rond ø48 mm acier inoxydable AISI 304 satiné
Support vertical de verre de type spigot à base ronde — élément fiable pour la fixation de garde-corps et de panneaux en verre. Fabriqué en acier inoxydable AISI 304 avec une finition satinée, il offre durabilité et résistance à la corrosion, aussi bien en intérieur qu'en extérieur. Le support se monte directement sur le sol à l'aide de vis et assure la stabilisation ainsi que la sécurité de l'ensemble de la structure en verre.
Caractéristiques principales du produit
- Matériau : acier inoxydable AISI 304 — haute résistance à la corrosion
- Finition de surface : satiné — aspect mat et esthétique
- Compatibilité avec le verre d'épaisseur : de 12 à 17,52 mm
- Hauteur totale (H) : 182 mm
- Diamètre du corps : ø48 mm
- Mode de fixation : vissé sur le support (vis DIN 7991 à filetage M8 recommandées)
- Inclus dans le set : cache-vis dissimulant la fixation
- Poids : 1,2 kg
Construction et montage

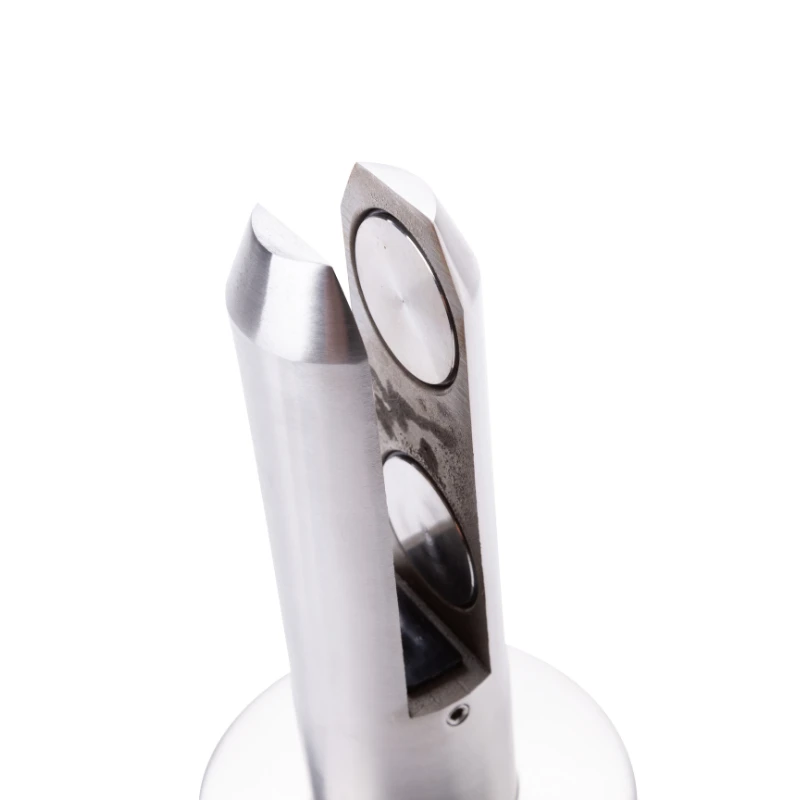

La partie supérieure du support est équipée d'une tige fendue avec deux mâchoires de serrage, entre lesquelles le panneau de verre est inséré. À l'intérieur de la fente se trouvent des joints en caoutchouc qui maintiennent fermement le verre et le protègent contre les rayures. Grâce à cette conception, la structure transfère efficacement les charges et garantit la sécurité d'utilisation.

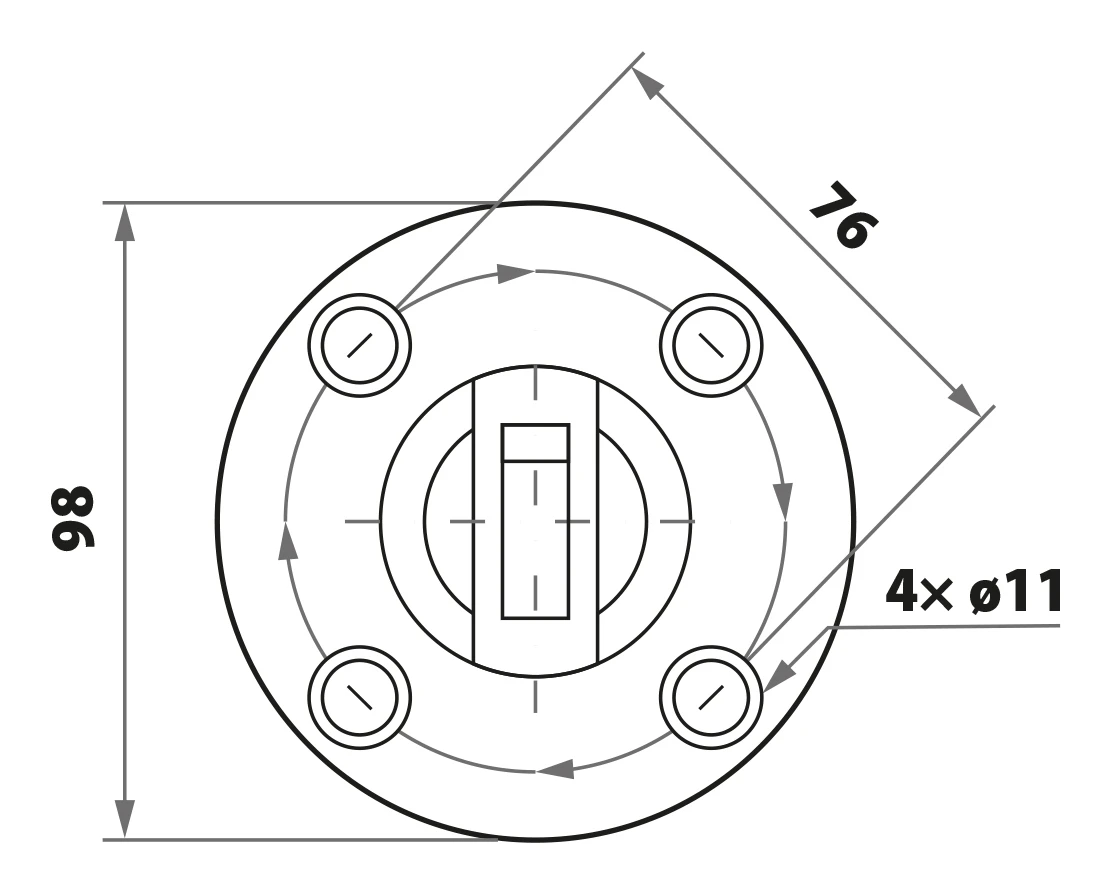

La base de montage ronde dispose de 4 trous de fixation d'un diamètre de ø11 mm répartis sur un cercle d'entraxe de 76 mm, ce qui permet un vissage sûr et symétrique sur le support. Le cache-vis fourni dans le set recouvre les têtes de vis, offrant un aspect élégant et soigné.

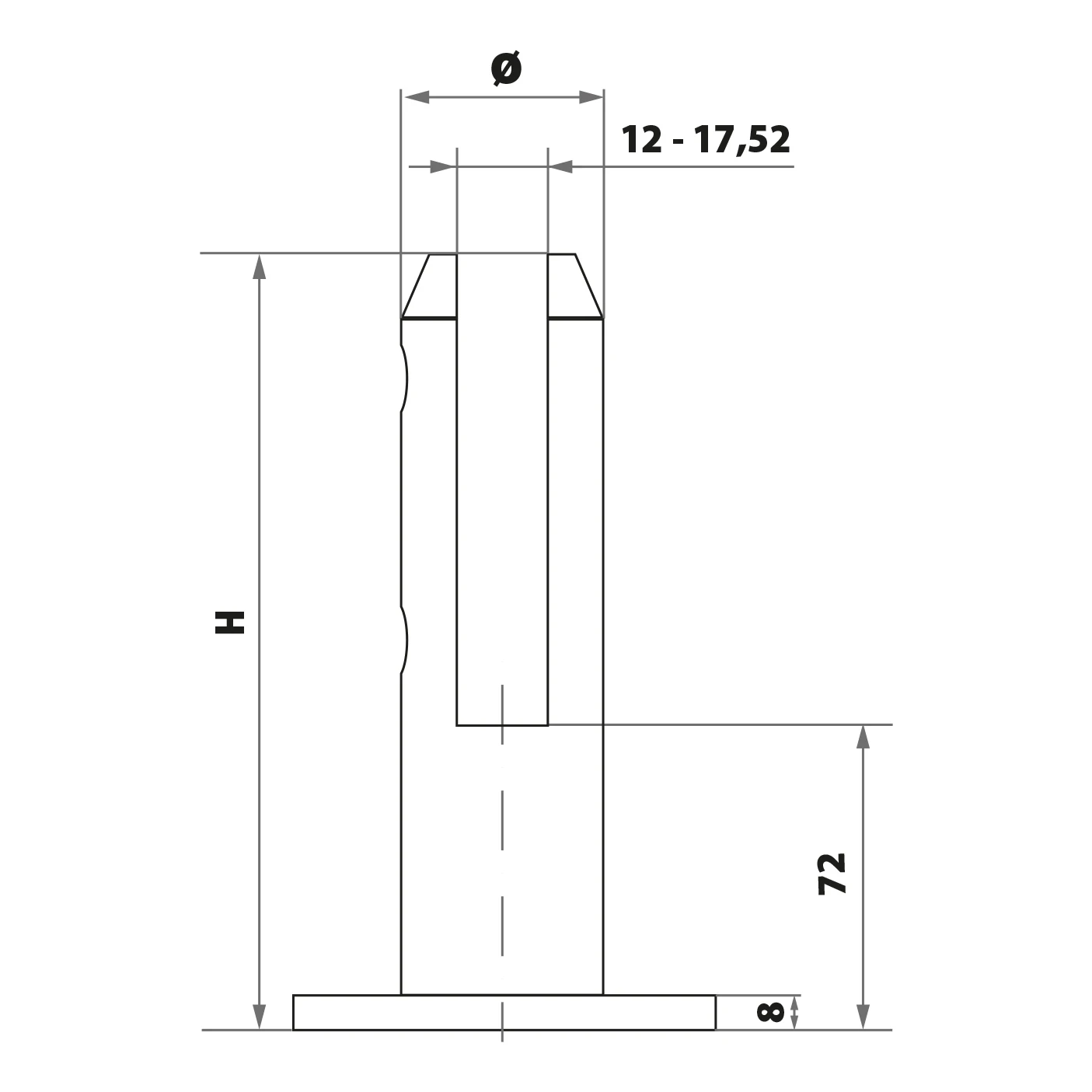

Dimensions et spécifications techniques
- Hauteur totale (H) : 182 mm
- Diamètre du corps (ø) : 48 mm
- Diamètre de la base : ø98 mm
- Épaisseur de la base : 8 mm
- Entraxe des trous de fixation (PCD) : 76 mm
- Nombre de trous de fixation : 4 × ø11 mm
- Profondeur d'insertion du verre : 72 mm (du bord inférieur de la base au fond de la fente)
- Plage d'épaisseur du verre : 12 – 17,52 mm
- Type de vis recommandé : DIN 7991, filetage M8

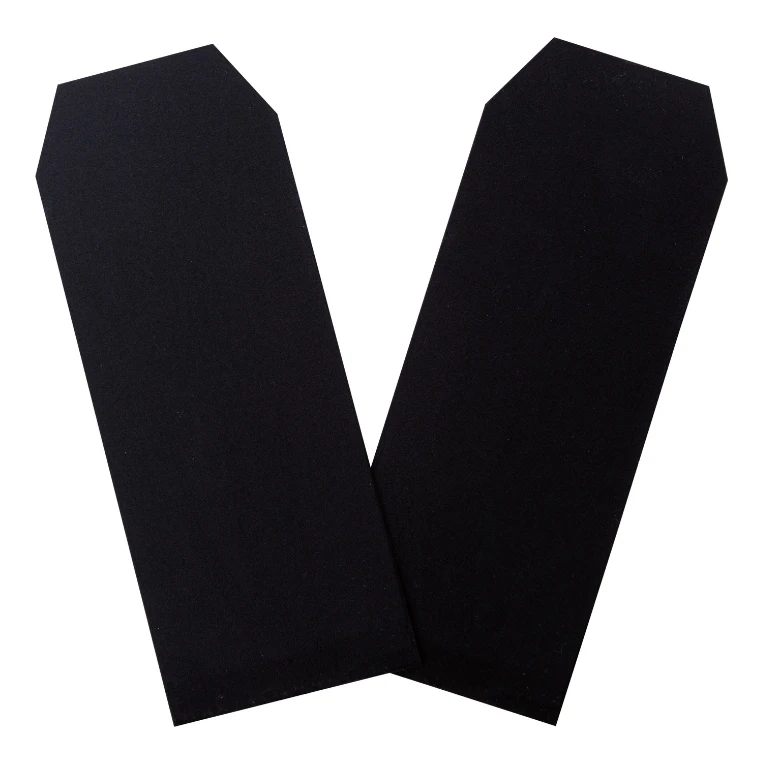

Joints inclus dans le set
Le support est livré avec deux joints en caoutchouc (inserts) à placer de chaque côté du panneau de verre à l'intérieur de la fente de serrage. Les joints amortissent la pression des mâchoires sur le verre, préviennent les fissures et éliminent les jeux. Grâce à leur profil universel, le support est compatible avec du verre d'une épaisseur allant de 12 mm (verre trempé simple) à 17,52 mm (verre feuilleté VSG). Cela permet d'utiliser le support aussi bien pour des garde-corps intérieurs qu'extérieurs.
Données techniques
| Système de montage | 48,3 mm |
| Épaisseur du verre [mm] | 12-17,52 |
| Matériau | AISI 304 |
| Finition | Satiné |
