Fixation pour verre 8-21,52mm double fi 50/M10 L=170mm AISI 304 satiné
Leave feedback on the product
Support ponctuel double pour verre fi 50 mm, longueur 170 mm, entraxe 120 mm. Acier AISI 304 satiné, épaisseur de verre 8–21,52 mm, filetage M10.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 0250-000-462
Caractéristiques du produit
[PIM] uchwyty-do-szkla-punktowe #125
- Matériau AISI 304
- Finition Satiné
- Système de montage Plat
- Épaisseur du verre [mm] 8-21,52
Description

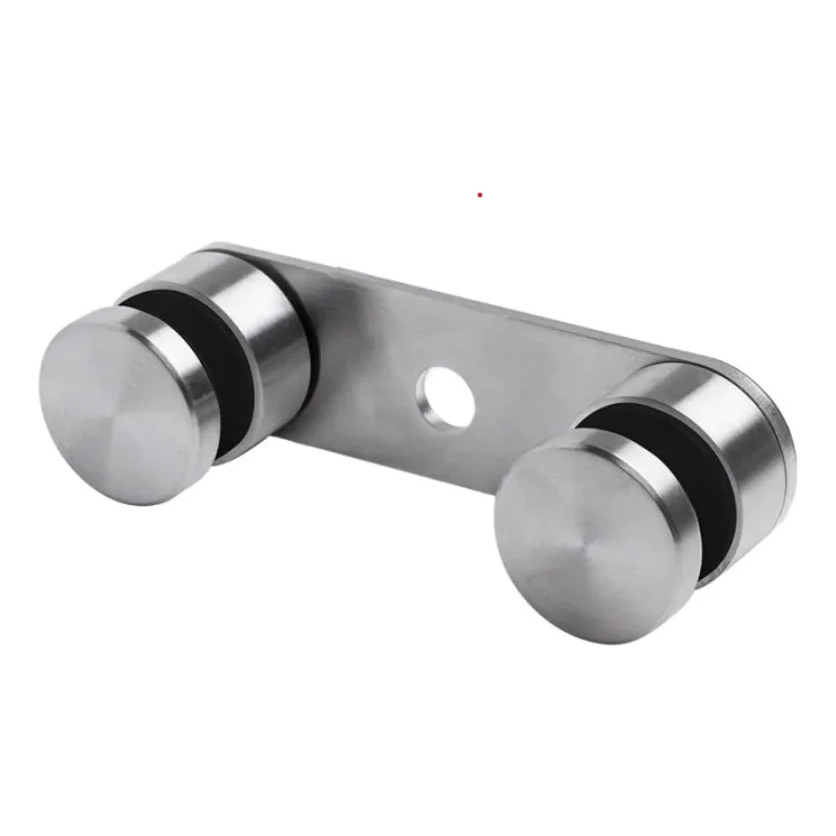

Support double pour verre fi 50 mm L=170 mm – acier inoxydable AISI 304 satiné
Support ponctuel double pour verre d'un diamètre de fi 50 mm et d'une longueur de 170 mm, conçu pour le montage de panneaux de verre d'une épaisseur de 8 à 21,52 mm dans des garde-corps en inox. Il assure la rigidité de la structure et une stabilisation efficace des remplissages en verre, tout en conservant une esthétique moderne et minimaliste.
Le support est fabriqué en acier inoxydable AISI 304 avec une finition satinée, garantissant une haute résistance à la corrosion ainsi qu'un aspect élégant et discret. La construction avec deux points de fixation sur une platine commune — espacés en axes de 120 mm — assure une répartition uniforme des charges et un maintien sûr du panneau de verre.
Application et montage
Les supports ponctuels pour verre sont couramment utilisés dans les garde-corps en verre, qui se distinguent par leur haute esthétique et leur utilisation maximale de la lumière naturelle. Le support dispose d'un orifice de montage central d'un diamètre de ø11 mm et d'un filetage M10, permettant une fixation stable à la structure porteuse. Les vis à six pans creux permettent un réglage précis de la pression sur le verre sans démontage complet du support — ce qui accélère considérablement les travaux de montage et facilite les éventuelles corrections sur chantier.
Le support nécessite l'utilisation de joints en caoutchouc, à sélectionner en fonction de l'épaisseur du verre à monter. Les joints sont disponibles en tant qu'accessoires séparés — l'installateur peut ainsi adapter librement l'ensemble à l'épaisseur précise du panneau dans la plage 8–21,52 mm.

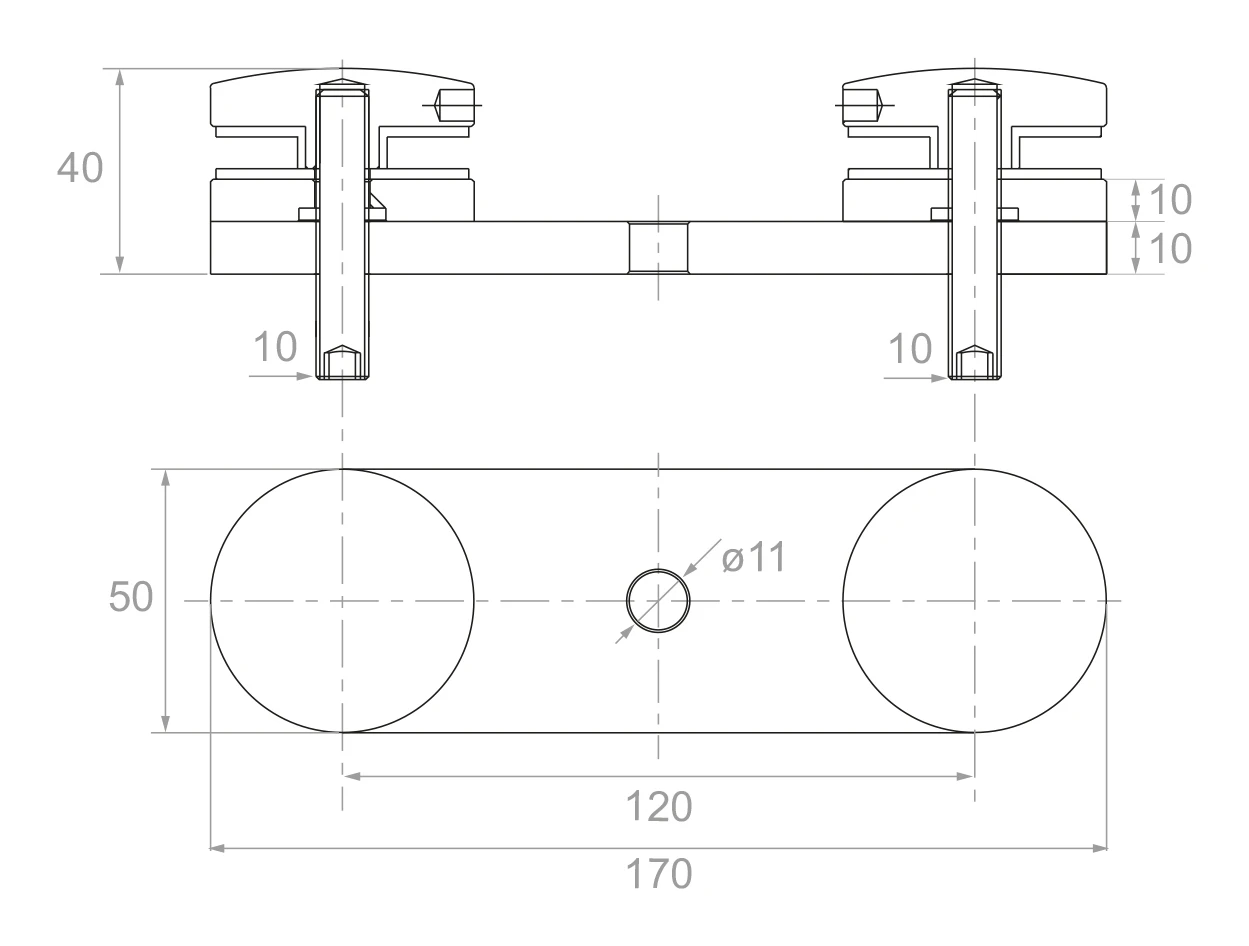

Dimensions et caractéristiques techniques
- Matériau : acier inoxydable AISI 304
- Finition : satiné
- Longueur totale : 170 mm
- Diamètre des disques de serrage : fi 50 mm
- Entraxe des supports : 120 mm
- Hauteur totale : 40 mm
- Épaisseur de la platine : 10 mm
- Fente pour le verre : 10 mm
- Diamètre de l'orifice central : ø11 mm
- Filetage de fixation : M10
- Épaisseur du verre à monter : 8–21,52 mm
- Type : universel
- Poids : 1,17 kg
- EAN : 5903313205610
Principaux avantages pour l'installateur
- Double point de fixation sur un seul élément — montage plus rapide et moins de perçages dans la structure porteuse
- Réglage de la pression par vis à six pans creux sans démontage — confort et précision sur chantier
- Large plage d'épaisseur de verre (8–21,52 mm) — polyvalence d'utilisation pour différents projets
- Acier AISI 304 satiné — durabilité, résistance à la corrosion et aspect élégant
- Joints sélectionnés séparément — adaptation flexible à l'épaisseur précise du panneau
