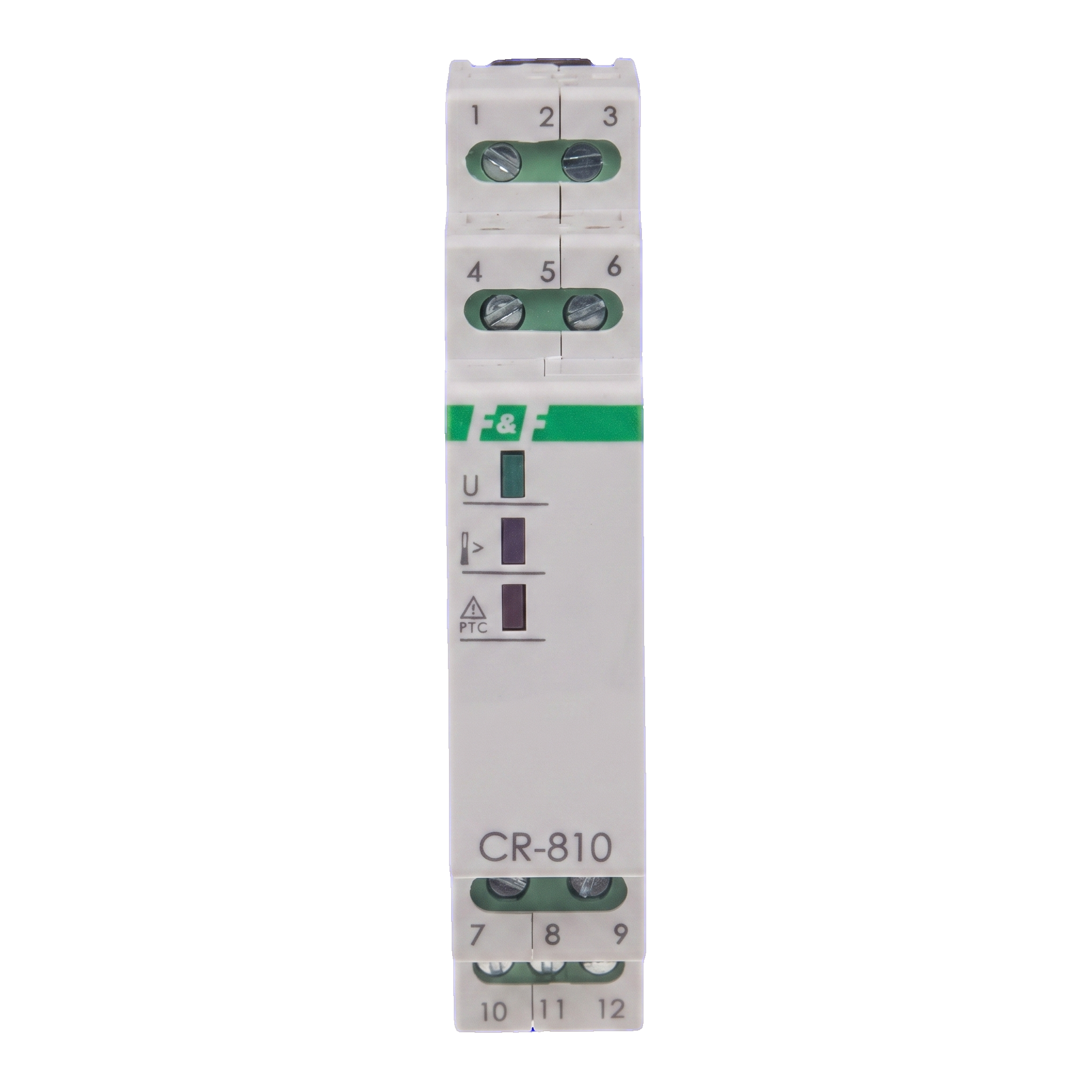

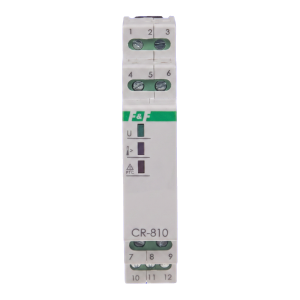

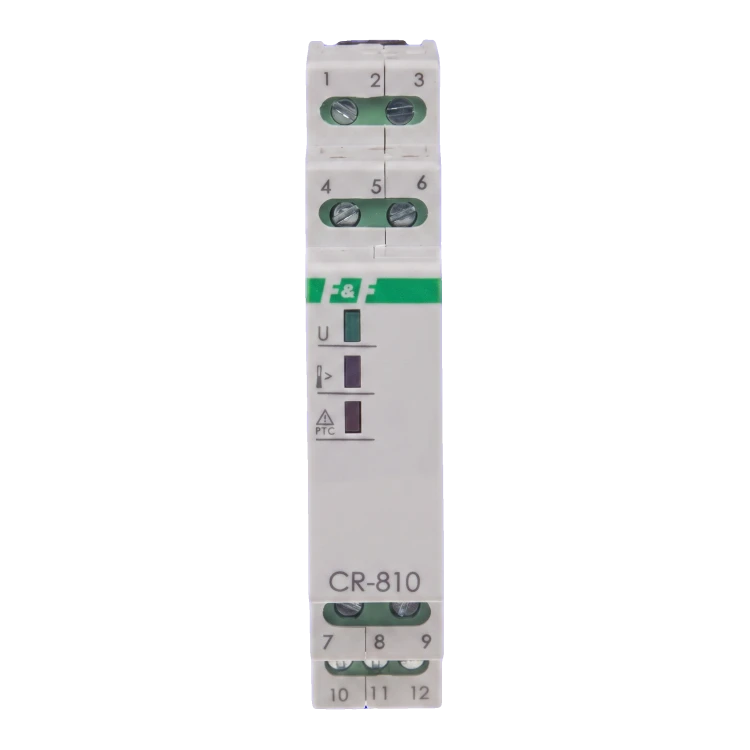

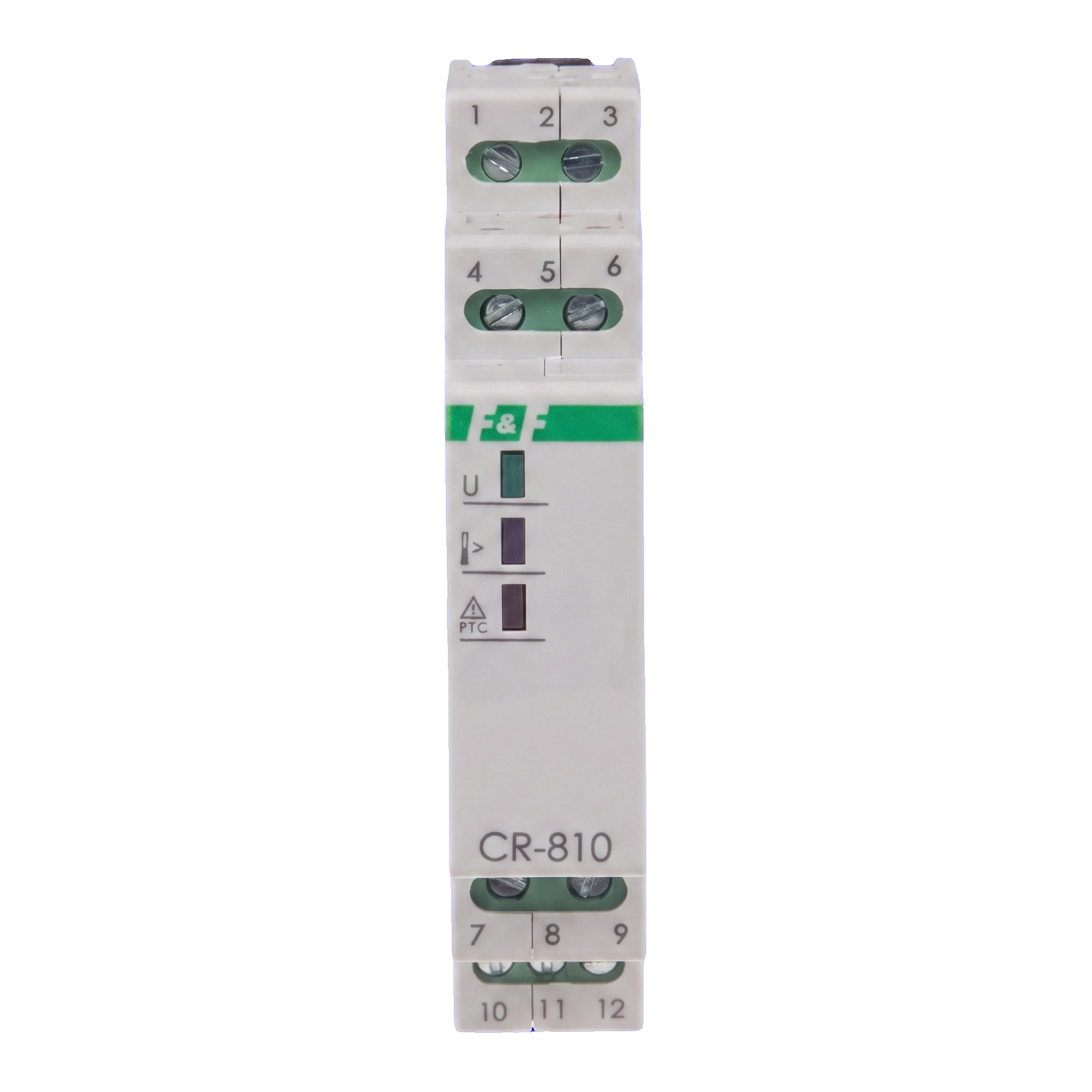

F&F CR-810DUO – relais résistif PTC pour la protection thermique des moteurs et transformateurs
Leave feedback on the product
Relais résistif F&F CR-810DUO pour la protection thermique des moteurs et transformateurs, compatible avec des sondes PTC (max 6 pièces). Alimentation 24 V DC/230 V AC, contact 1NO/NC, In 16 A. Montage sur rail DIN, 1 module, IP20, poids 0,074 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Choisissez la variante :
Individual variants may differ in price
Quantité
Product code:
Caractéristiques du produit
[PIM] styczniki-i-przekazniki #98
- Type d'appareil relais résistif
- Courant nominal [A] 16A
- Configuration des contacts 1NO/NC
- Tension de bobine [V] 230V AC
- Marque F&F FILIPOWSKI
Description
F&F CR-810DUO – relais résistif PTC pour la protection thermique des moteurs et transformateurs
F&F CR-810DUO est un relais résistif destiné à la protection thermique des moteurs électriques, des transformateurs et d'autres équipements exposés à la surchauffe. Il fonctionne avec des sondes PTC – il est possible de raccorder jusqu'à 6 sondes simultanément, ce qui permet une surveillance multipoint de la température dans un seul circuit.
L'appareil réagit à l'augmentation soudaine de la résistance de la sonde PTC, qui survient lorsque la température admissible des composants protégés est dépassée. Le déclenchement du relais est signalé par une diode LED rouge, et le contact de sortie 1NO/NC permet de couper directement la charge ou de transmettre un signal d'alarme au contrôleur.
Le relais est alimenté de manière universelle – par une tension de 24 V DC ou 230 V AC – ce qui permet de l'utiliser aussi bien dans des circuits de commande basse tension que dans des armoires industrielles standard. La construction en boîtier de 1 module pour rail DIN assure un montage compact dans les armoires de commande et les tableaux électriques.
Applications
- Protection thermique des moteurs électriques et des pompes
- Protection des transformateurs contre la surchauffe des enroulements
- Surveillance de la température dans les armoires de commande et les tableaux électriques
- Protection thermique des équipements industriels avec sondes PTC
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Fabricant | F&F |
| Modèle | CR-810DUO |
| Fonction | relais résistif (thermique PTC) |
| Tension d'alimentation AC | 230 V |
| Tension d'alimentation DC | 24 V |
| Courant nominal (In) | 16 A |
| Type de contacts | 1NO/NC |
| Nombre de contacts | 1 |
| Séparation des contacts | oui |
| Nombre maximal de sondes PTC | 6 |
| Signalisation | diode LED rouge |
| Montage | rail DIN |
| Largeur (modules) | 1 module |
| Indice de protection | IP20 |
| Poids | 0,074 kg |
| EAN | 5908312595519 |
Téléchargements
CR-810 DUO CE declaration 2024.pdf
180.59 kB
Déclaration CE CR-810 DUO 2024
CR-810 DUO manual.PDF
654.26 kB
Manuel CR-810 DUO
