Ensemble de charnières de portail Comunello à souder sur poteau 40×40 mm – gauche, pour terrains en pente montante
product unavailable
ajouter à la liste de souhaits
0
Description
Comunello kit de charnières de portail à souder sur poteau 40×40 mm – gauche, pour terrains en montée

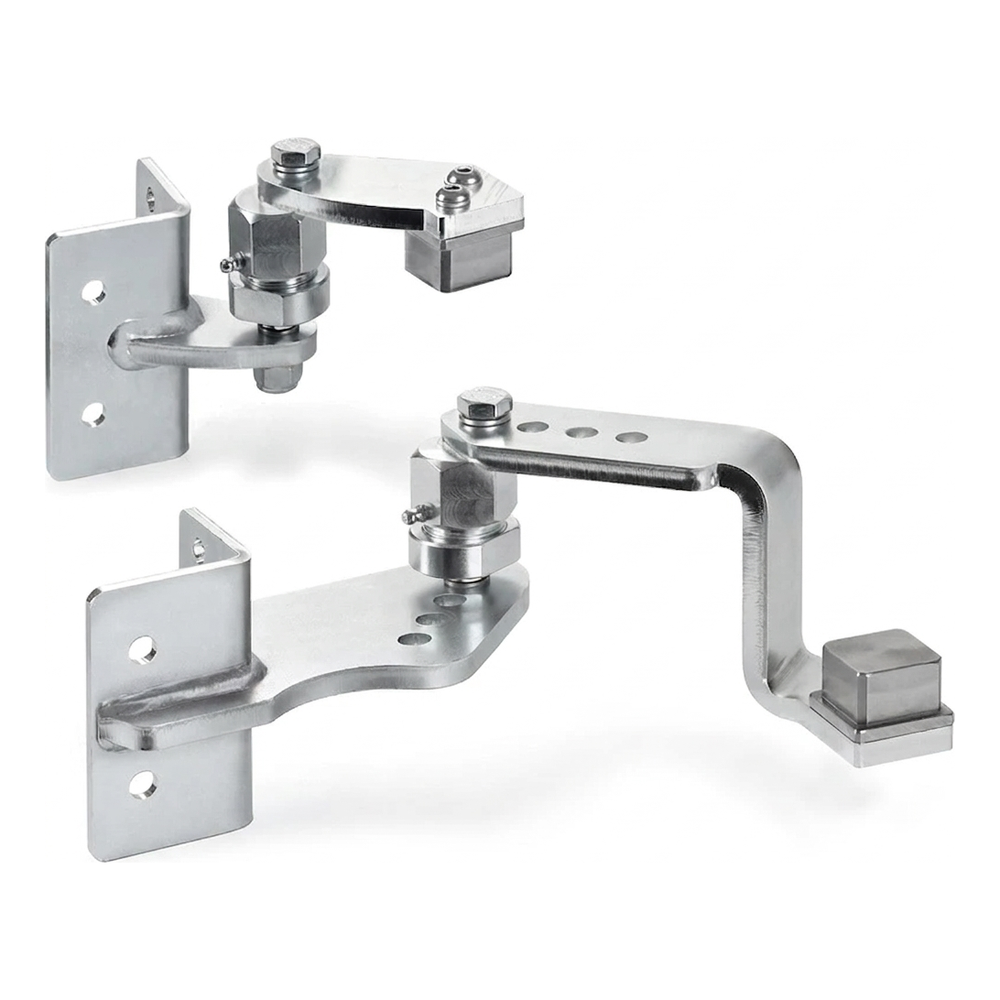

Comunello – kit de charnières gauches à souder destiné au montage de portails à battants sur des terrains avec pentes montantes. Le kit se compose de deux charnières (supérieure et inférieure) adaptées aux poteaux 40×40 mm, aussi bien en acier qu'en béton. Grâce à la connexion du support de battant avec l'articulation par vis excentrique, l'installateur peut ajuster précisément la position du battant – le régler en position horizontale et l'aligner par rapport au poteau même sur un terrain incliné.
Avantages clés pour l'installateur
- Inclinaison réglable du battant – la vis excentrique permet de compenser les irrégularités du terrain et de régler précisément le portail
- Angle maximum de levée du battant : 10° (~20%) – idéal pour les véhicules montant et descendant
- Articulations équipées de graisseurs – graissage facile sans nécessité de démonter la charnière
- Supports avec 4 trous de montage – fixation sûre et stable au poteau
- Montage sur poteaux en acier et en béton – application universelle
Paramètres techniques
- Version : gauche
- Marque : Comunello
- Matériau : acier galvanisé électrolytiquement
- Destination : poteau 40×40 mm
- Longueur maximale du battant : 3 m
- Poids maximum du battant : 120 kg
- Angle maximum de levée : 10° (~20%)
- Longueur du kit (L) : 220 mm
- Poids du kit : 5 kg
- EAN : 8028390517481

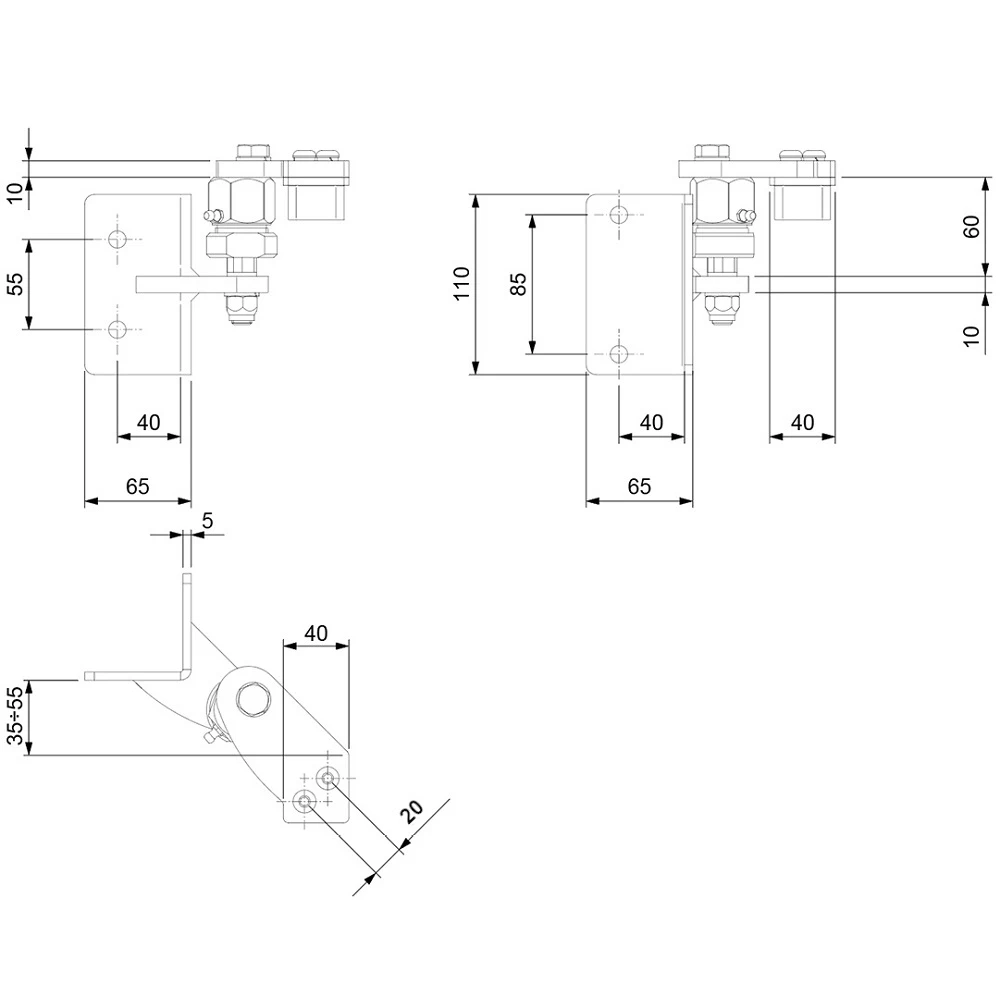

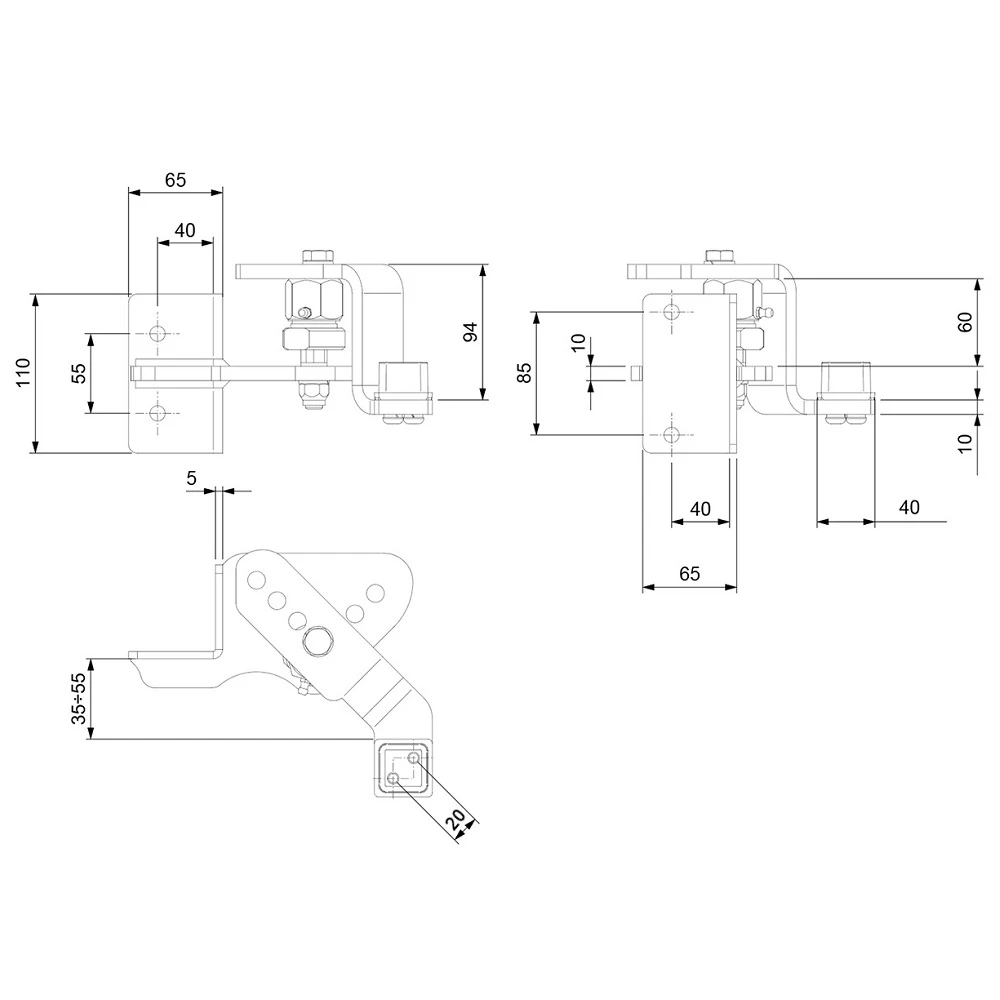

Dimensions des charnières (d'après le dessin technique)
- Largeur de la plaque de montage : 65 mm
- Entraxe des trous de montage (horizontal) : 40 mm
- Hauteur de la plaque de montage (charnière supérieure) : 110 mm
- Entraxe des trous de montage vertical (charnière supérieure) : 55 mm
- Hauteur de l'élément mobile (charnière supérieure) : 94 mm
- Entraxe des trous de montage vertical (charnière inférieure) : 85 mm
- Distance verticale entre les bras (charnière inférieure) : 60 mm
- Largeur de l'élément de fixation au portail : 40 mm
- Épaisseur de la plaque de montage : 5 mm
- Distance réglable de l'axe de rotation au mur : 35–55 mm
- Décalage de l'axe de l'axe : 20 mm
Le kit est destiné au montage par soudage – les supports se fixent directement au poteau, et l'articulation au bras du battant du portail. Le réglage excentrique permet la correction du réglage du battant après montage, ce qui réduit considérablement le temps d'installation et élimine la nécessité de démonter en cas de petites corrections. Les graisseurs intégrés dans les articulations assurent une exploitation sans maintenance – un graissage périodique suffit sans démonter les charnières.
Données techniques
| Matériau | Acier |
