Ensemble de charnières de portail Comunello à souder sur poteau 40×40 mm – droite, pour pentes montantes
product unavailable
ajouter à la liste de souhaits
0
Description
Ensemble de charnières de portail Comunello à souder sur poteau 40×40 mm – droite, pour pentes montantes

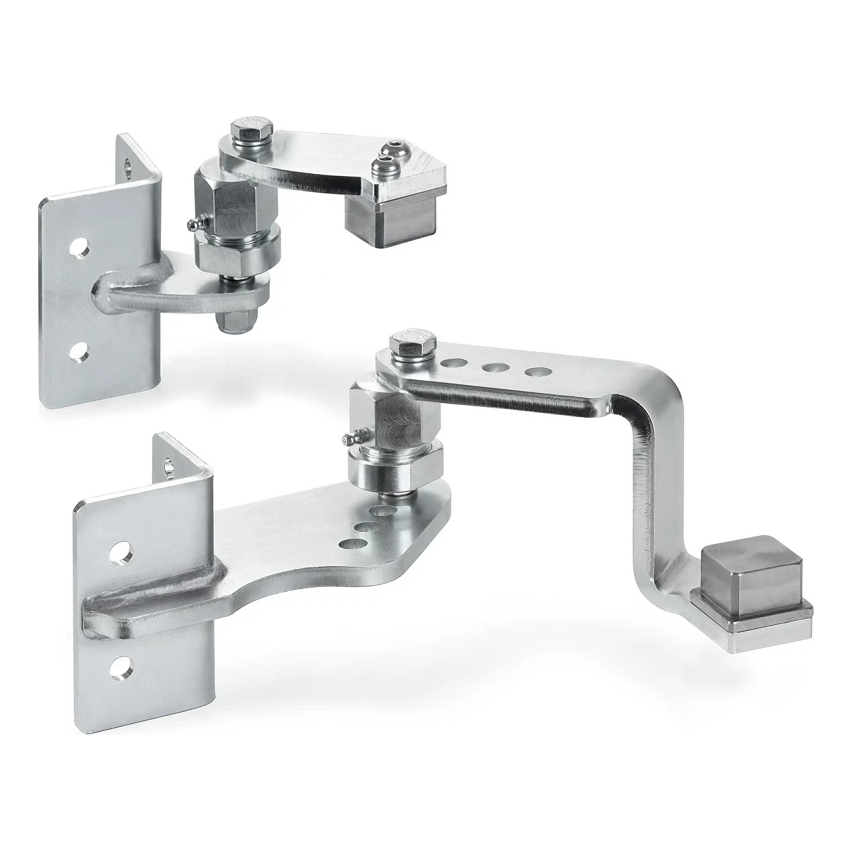

Comunello – kit complet de charnières droites à souder destiné au montage de portails battants sur terrains à sol incliné. Grâce à l'articulation intégrée avec vis excentrique, l'installateur positionne précisément le vantail du portail en position horizontale et l'aligne par rapport au poteau — même avec une inclinaison du terrain jusqu'à 10° (~20%). C'est une solution prête à l'emploi qui élimine la nécessité de fabriquer individuellement des éléments de réglage et réduit considérablement le temps de montage.
Caractéristiques clés de l'ensemble
- Destination : portails battants sur pentes montantes
- Type : charnière droite, à souder sur poteau
- Compatible avec les poteaux : 40 × 40 mm — en acier et béton
- Longueur maximale du vantail : 3 m
- Poids maximum du vantail : 120 kg
- Angle maximum d'élévation : 10° (~20%)
- Inclinaison du vantail réglable — articulation avec vis excentrique
- Articulations équipées de graisseurs — graissage sans démontage
- Supports avec 4 trous de montage
- Matériau : acier galvanisé électrolytiquement
- Fabricant : Comunello
Le mécanisme excentrique donne un contrôle total sur la position du vantail du portail. Il suffit de tourner l'articulation pour régler en douceur l'angle, sans nécessité de ressouder ou de dévisser la construction. Les graisseurs dans les articulations permettent un graissage facile lors des révisions annuelles — ils prolongent la durée de vie des charnières et assurent un fonctionnement silencieux et fluide du portail pendant des années.

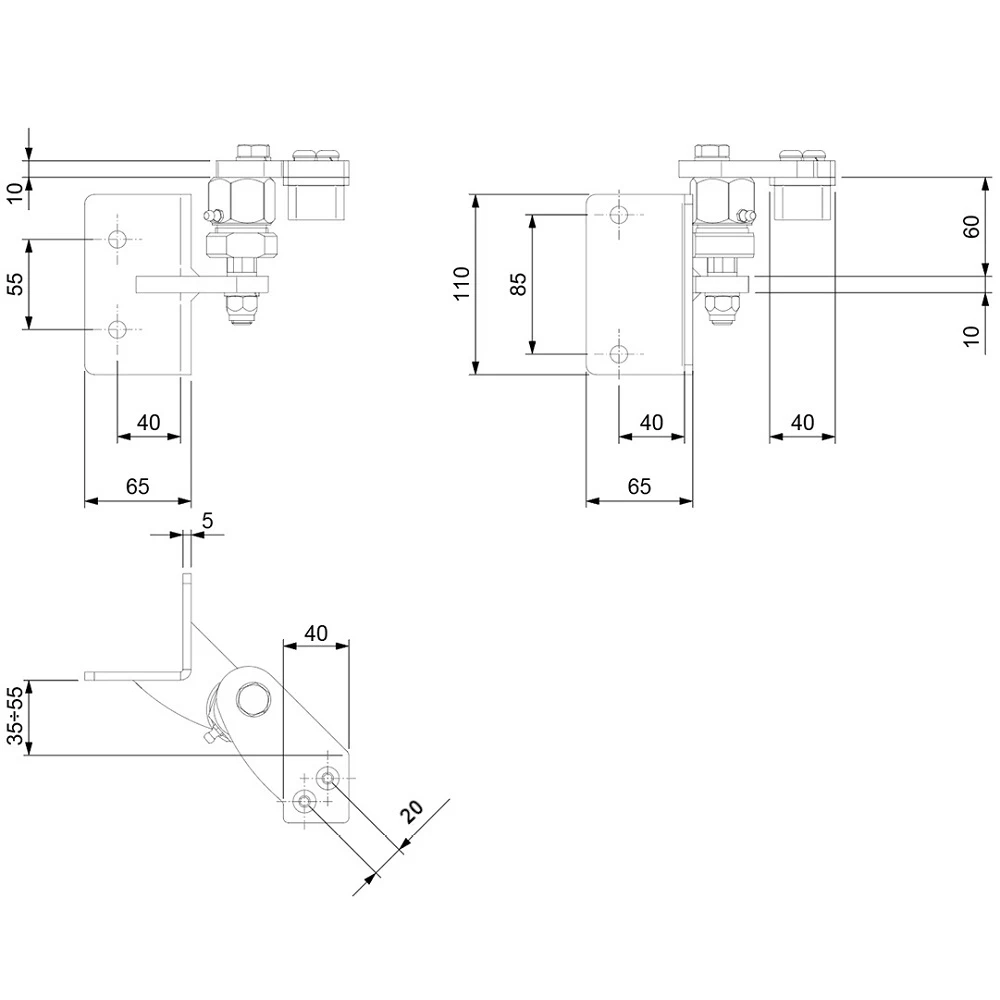

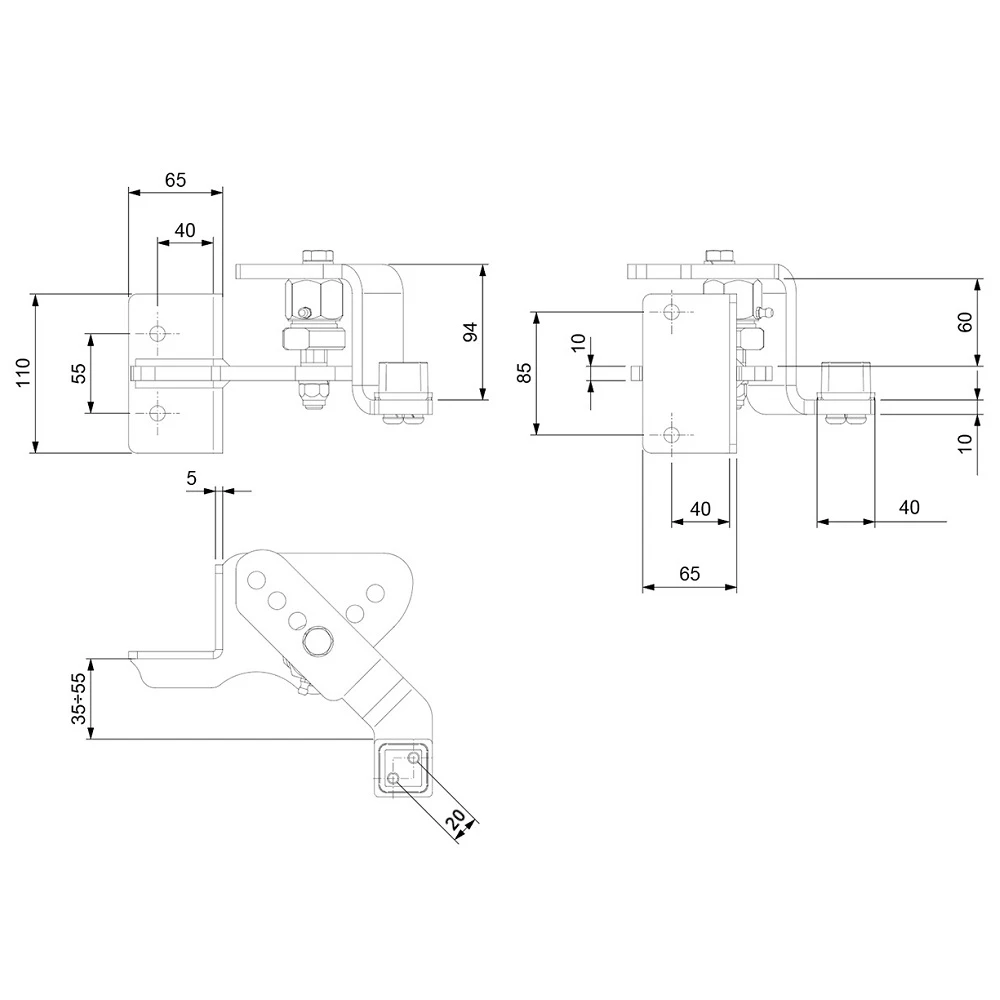

Dimensions et données techniques
Charnière supérieure (plus petite) :
- Plaque de montage (hauteur × largeur) : 85 × 65 mm
- Entraxe des trous de montage en vertical : 55 mm
- Distance de l'axe des trous au bord de la plaque : 40 mm
- Hauteur du mécanisme d'articulation : 94 mm
- Jeu entre les bras de l'articulation : 60 mm
- Épaisseur de la plaque de montage : 5 mm
- Épaisseur du bras d'articulation : 10 mm
- Largeur de l'élément de fixation au vantail : 40 mm
Charnière inférieure (plus grande) :
- Plaque de montage (hauteur × largeur) : 110 × 65 mm
- Entraxe des trous de montage en vertical : 85 mm
- Distance de l'axe des trous au bord de la plaque : 40 mm
- Jeu entre les bras de l'articulation : 60 mm
- Épaisseur de la plaque de montage : 5 mm
- Épaisseur des bras d'articulation : 10 mm
- Largeur de l'élément de fixation au vantail : 40 mm
Dimensions communes :
- Décalage de l'axe de rotation par rapport à la plaque de montage (réglable) : 35–55 mm
- Déplacement de l'axe du trou dans l'élément de fixation : 20 mm
- Longueur totale de l'ensemble (L) : 220 mm
- Poids de l'ensemble : 5 kg
- EAN : 8028390517474
Ensemble destiné au montage sur poteaux en acier et béton. La construction en acier galvanisé assure une résistance à la corrosion et une exploitation durable dans les conditions extérieures. Grâce au décalage réglable de l'axe de rotation (35–55 mm), l'installateur adapte facilement le montage aux conditions du site.
Données techniques
| Matériau | Acier |
