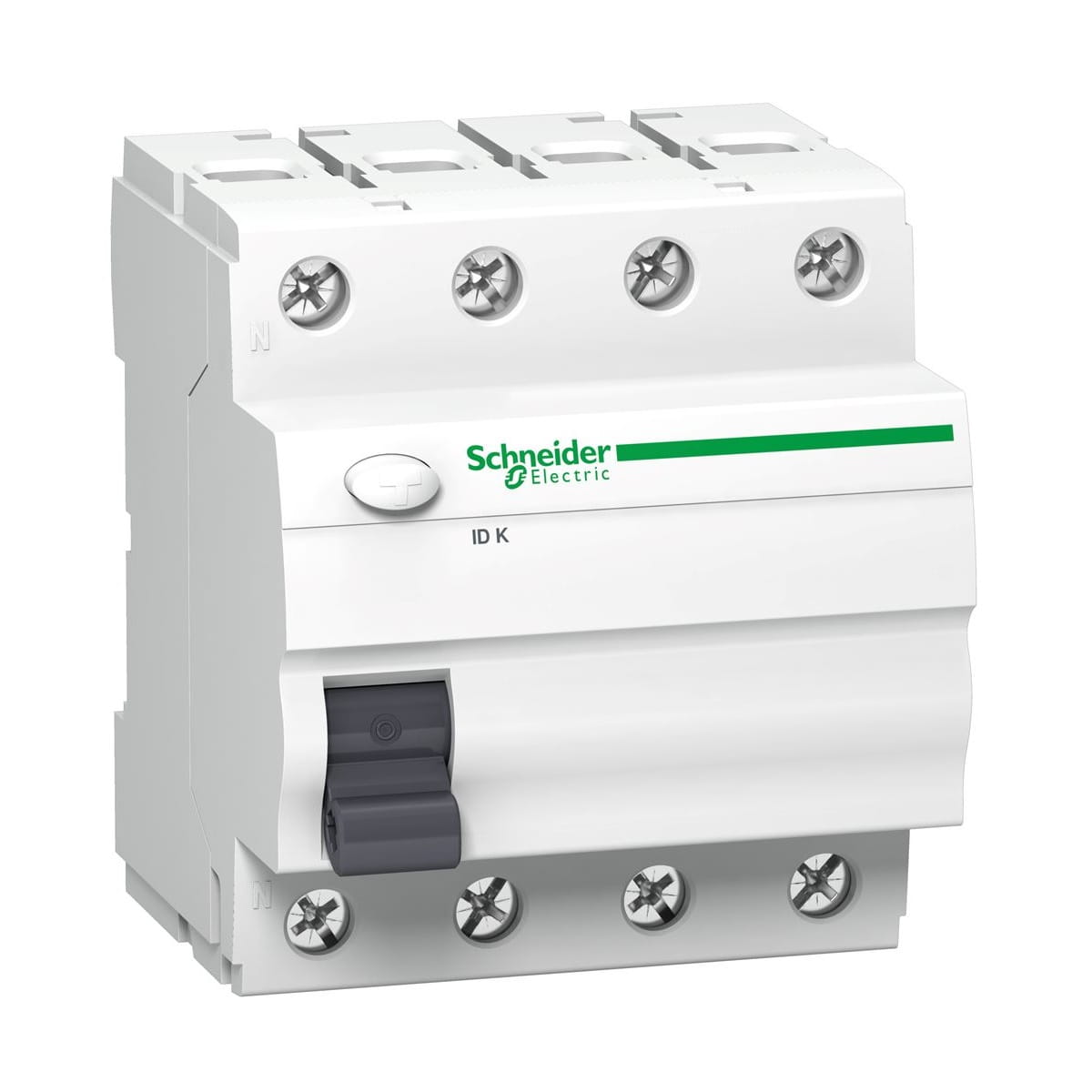

Disjoncteur différentiel Schneider Electric Acti9 4P 40A 300mA type A
Leave feedback on the product
Interrupteur différentiel 4P 40A 300mA type A de la série Acti9. Protection contre les chocs électriques pour courants sinusoidaux et redressés pulsés. Bornes à double serrage 1-35mm² rigide, indépendant de la tension. Montage sur rail DIN, 8 modules 9mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Choisissez la variante :
Individual variants may differ in price
Quantité
Product code:
Caractéristiques du produit
[PIM] wylaczniki-roznicowopradowe #91
- Type de disjoncteur différentiel
- Nombre de pôles 4P
- Courant nominal [A] 40A
- Courant différentiel [mA] 300 mA
- Pouvoir de coupure [kA] 6 kA
- Marque SCHNEIDER ELECTRIC
- Caractéristique de déclenchement A
Description
Schneider Electric Interrupteur Différentiel 4P 40A 300mA type A Acti9
L'interrupteur différentiel 4P 40A 300mA type A Acti9 IDK-40-4-300-A A9Z04440 de la marque SCHNEIDER ELECTRIC est parfaitement adapté aux applications dans les bâtiments résidentiels et similaires. Il assure une protection contre les chocs électriques dans les installations électriques, en réagissant efficacement aux courants sinusoïdaux ainsi qu'aux courants redressés pulsés.
Équipé de bornes doubles striées par le bas (jeu de barres + conducteur), il garantit une connexion solide et fiable. Le conducteur neutre (N) est positionné sur le côté gauche, ce qui facilite le jeu de barres avec les disjoncteurs de surintensité. L'appareil est également équipé d'un bouton de test "T", permettant de vérifier le bon fonctionnement de l'interrupteur. En combinaison avec d'autres appareillages modulaires de la gamme Acti9, il forme un ensemble complet de protections pour les installations électriques.
Spécifications
| Paramètre | Valeur |
|---|---|
| Gamme de produits | Acti 9 |
| Nom du produit | Acti 9 ID K |
| Type de produit ou composant | Interrupteur différentiel (ID) |
| Nom abrégé de l'appareil | ID K |
| Description des pôles | 4P |
| Position du neutre | GAUCHE |
| [In] courant assigné | 40 A |
| Type de réseau | Courant alternatif (CA) |
| Sensibilité au courant de fuite | 300 mA |
| Temporisation de la protection différentielle | Instantané |
| Type de protection différentielle | Type A |
| Marque de qualité | VDE |
Paramètres complémentaires
| Paramètre | Valeur |
|---|---|
| Localisation de l'appareil dans le système | Départ |
| Fréquence du réseau | 50/60 Hz |
| [Ue] tension assignée d'emploi | 380...415 V courant alternatif (CA) 50 Hz |
| Technologie de déclenchement de l'appareil différentiel | Indépendant de la tension |
| Pouvoir assigné de fermeture et de coupure | [[Idm 500 A Im 500 A]] |
| Courant de court-circuit conditionnel assigné | [[GL63: Inc 4,5 kA K60: Inc 6 kA]] |
| Tension assignée d'isolement [Ui] | 440 V courant alternatif (CA) 50 Hz |
| Tension assignée de tenue aux chocs [Uimp] | 4 kV |
| Courant de choc | 250 A |
| Indication de position des contacts | NON |
| Type de commande | Levier |
| Mode de montage | Enclipsable |
| Support de montage | Rail DIN |
| Largeur en modules de 9 mm | 8 |
| Hauteur | 81 mm |
| Largeur | 72 mm |
| Profondeur | 68 mm |
| Couleur | Blanc |
| Endurance mécanique | 5000 cycles |
| Endurance électrique | AC-1: 2000 cycles |
| Raccordements - bornes | [[Raccordement double haut ou bas 1…35 mm² rigide Raccordement double haut ou bas 1…25 mm² souple]] |
| Longueur de dénudage | 14 mm pour raccordement haut ou bas |
| Couple de serrage | 3,5 N.m haut ou bas |
Environnement de fonctionnement
| Paramètre | Valeur |
|---|---|
| Normes | EN/IEC 61008-1 |
| Degré de protection IP | [[IP20 conforme à IEC 60529 IP40 (boîtier modulaire) conforme à IEC 60529]] |
| Degré de pollution | 2 |
| Compatibilité électromagnétique | Impulsion de tenue 8/20 μs, 200 A conforme à EN/IEC 61008-1 |
| Température ambiante de fonctionnement | -25…40 °C |
| Température ambiante de stockage | -30…70 °C |
Offre de développement durable
| Paramètre | Valeur |
|---|---|
| Statut de l'offre durable | Produit Green Premium |
| Directive européenne RoHS | Conforme |
| Sans mercure | Oui |
| Norme RoHS Chine | Le produit n'est pas soumis à la directive RoHS Chine. Déclaration relative aux substances disponible à titre informatif. |
| DEEE | Le produit doit être éliminé conformément aux réglementations en vigueur dans l'Union européenne concernant les déchets et ne peut pas être jeté avec les déchets ordinaires. |
