Disjoncteur Hager B 10A 1P 6kA
product unavailable
ajouter à la liste de souhaits
Description

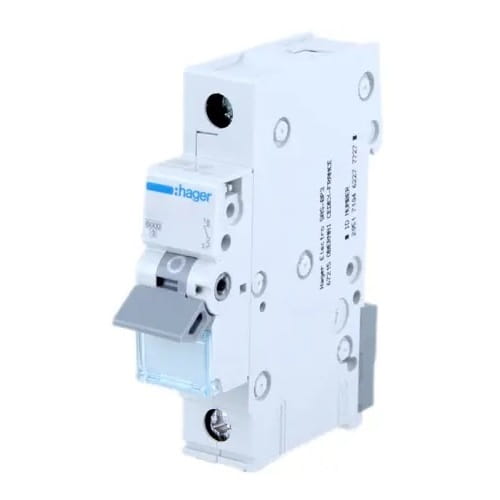

Hager Disjoncteur Magnétothermique B 10A 1P 6kA
Le disjoncteur magnétothermique MCB B 10A 1P 6kA MBN110E de la marque Hager, également connu sous le nom de disjoncteur modulaire, joue un rôle essentiel dans les installations électriques en garantissant la sécurité par l'interruption de la continuité du circuit lorsque le courant dépasse la valeur admissible.
Le modèle MBN110E protège contre les conséquences des surintensités excessives (surcharges et courts-circuits) jusqu'à 6kA. Il se caractérise par un déclenchement temporisé, assurant une protection efficace des appareils peu sensibles aux surcharges thermiques et présentant de faibles courants de démarrage.
Construction du disjoncteur MBN110E :
- 1 - levier de commande
- 2 - verrou
- 3 - contact fixe et contact mobile
- 4 - bornes de raccordement
- 5 - déclencheur thermique à bilame (surcharge)
- 6 - vis de réglage
- 7 - déclencheur électromagnétique (court-circuit)
- 8 - chambre de coupure (pour l'extinction de l'arc électrique)
Construction
| Paramètre | Valeur |
|---|---|
| Nombre de pôles protégés | 1 |
| Nombre de pôles | 1 P |
| Type de disjoncteur | B |
Caractéristiques électriques
| Paramètre | Valeur |
|---|---|
| Pouvoir de coupure assigné Icn | 6 kA |
| Tension assignée d'emploi Ue | 230/400 V |
| Fréquence assignée | 50/60 Hz |
| Type de tension d'alimentation | AC |
Tension
| Paramètre | Valeur |
|---|---|
| Tension assignée d'isolement Ui | 500 V |
| Tension assignée de tenue aux chocs Uimp | 4000 V |
Courant
| Paramètre | Valeur |
|---|---|
| Courant assigné | 10A |
| Pouvoir de coupure assigné en court-circuit 230 V 50 Hz | 6 kA |
| Pouvoir de coupure de service assigné Ics | 6 kA |
Puissance
| Paramètre | Valeur |
|---|---|
| Perte de puissance maximale par pôle selon la norme | 3 W |
| Pertes de puissance totales pour le courant assigné | 2,75 W |
| Pertes de puissance par pôle pour le courant assigné | 2,75 W |
Endurance
| Paramètre | Valeur |
|---|---|
| Endurance électrique (nombre de cycles) | 4000 |
| Endurance mécanique (nombre de cycles) | 20000 |
Dimensions
| Paramètre | Valeur |
|---|---|
| Profondeur du produit | 70 mm |
| Hauteur du produit | 83 mm |
| Largeur du produit | 17,5 mm |
Installation / Montage
| Paramètre | Valeur |
|---|---|
| Couple de serrage | 2,8Nm |
Raccordement
| Paramètre | Valeur |
|---|---|
| Type de raccordement | à vis |
| Capacité de la borne d'entrée/sortie pour conducteur rigide (fil) | 1/25 mm² |
| Capacité de la borne d'entrée/sortie pour conducteur souple (câble) | 1/16 mm² |
Sécurité
| Paramètre | Valeur |
|---|---|
| Norme | EN 60898-1 |
| Degré de protection | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Caractéristique de déclenchement | B |
| Type de disjoncteur | surintensité |
| Courant nominal [A] | 10A |
| Nombre de pôles | 1P |
| Pouvoir de coupure [kA] | 6 kA |
| Marque | HAGER |
