Crochet fileté à filetage métrique zingué M6×170 mm

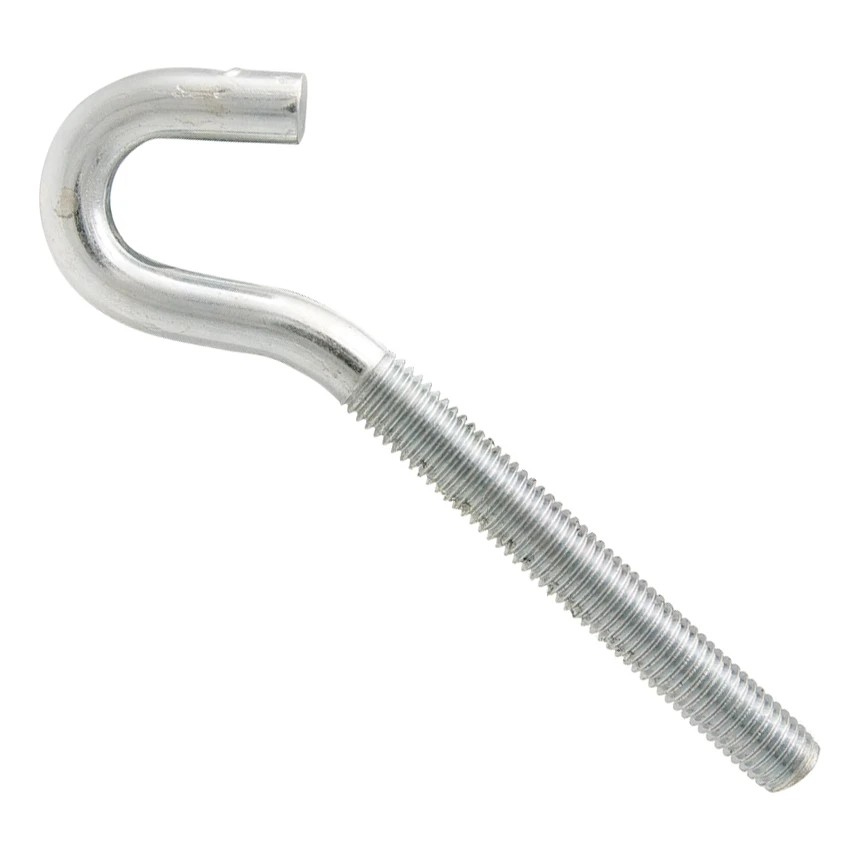

Le crochet fileté de construction HZ M6x170 à extrémité ouverte du fabricant est un élément de fixation en acier avec un revêtement de zingage galvanique, destiné aux ancrages et aux suspensions dans les structures de construction. La forme ouverte de l'extrémité permet d'accrocher et de remplacer rapidement des éléments sans devoir démonter l'ensemble de la fixation — ce qui, en pratique d'installation, se traduit par un confort de travail en hauteur et une meilleure organisation du cheminement des câbles, des tuyaux ou des suspensions de structure. Le filetage M6 d'une longueur de 146 mm offre une grande souplesse de réglage de la profondeur d'ancrage dans le support, et la classe de résistance 5.8 garantit une capacité de charge adéquate de l'assemblage fileté. Le crochet est disponible dans la série HZ, qui couvre les tailles de M6 à M16, ce qui permet de choisir la variante adaptée à la charge et au diamètre du trou de montage.

Caractéristiques et avantages du crochet fileté HZ 6x170

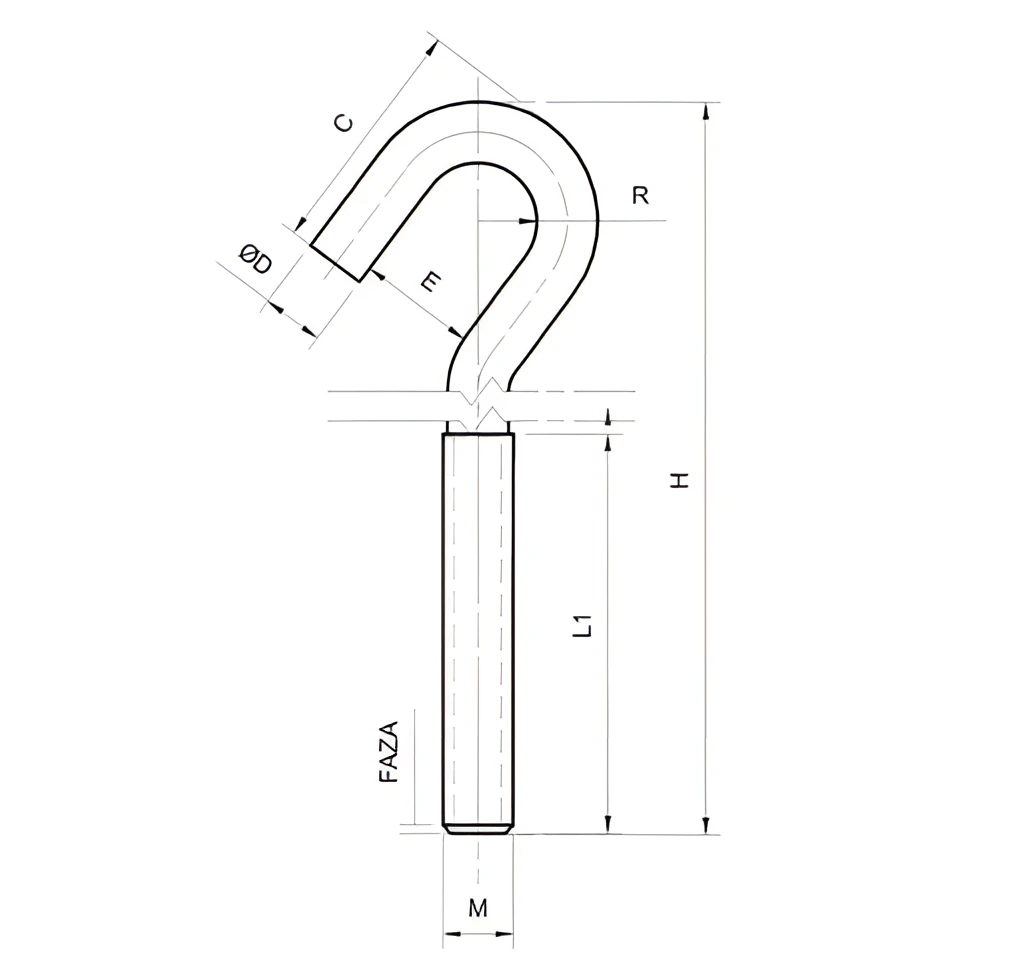

Le dessin technique présente la géométrie du crochet HZ avec les principales cotes : diamètre du filetage M, longueur de la tige filetée L1, hauteur de la partie en crochet H, rayon de courbure R, écartement des branches C et E, et diamètre extérieur de la courbure ØD. Pour la taille M6x170, le diamètre extérieur de la courbure est de Ø21 mm, ce qui permet de prévoir l'espace de montage minimal autour du point d'ancrage.
