Crochet fileté à filetage métrique zingué M10×120 mm

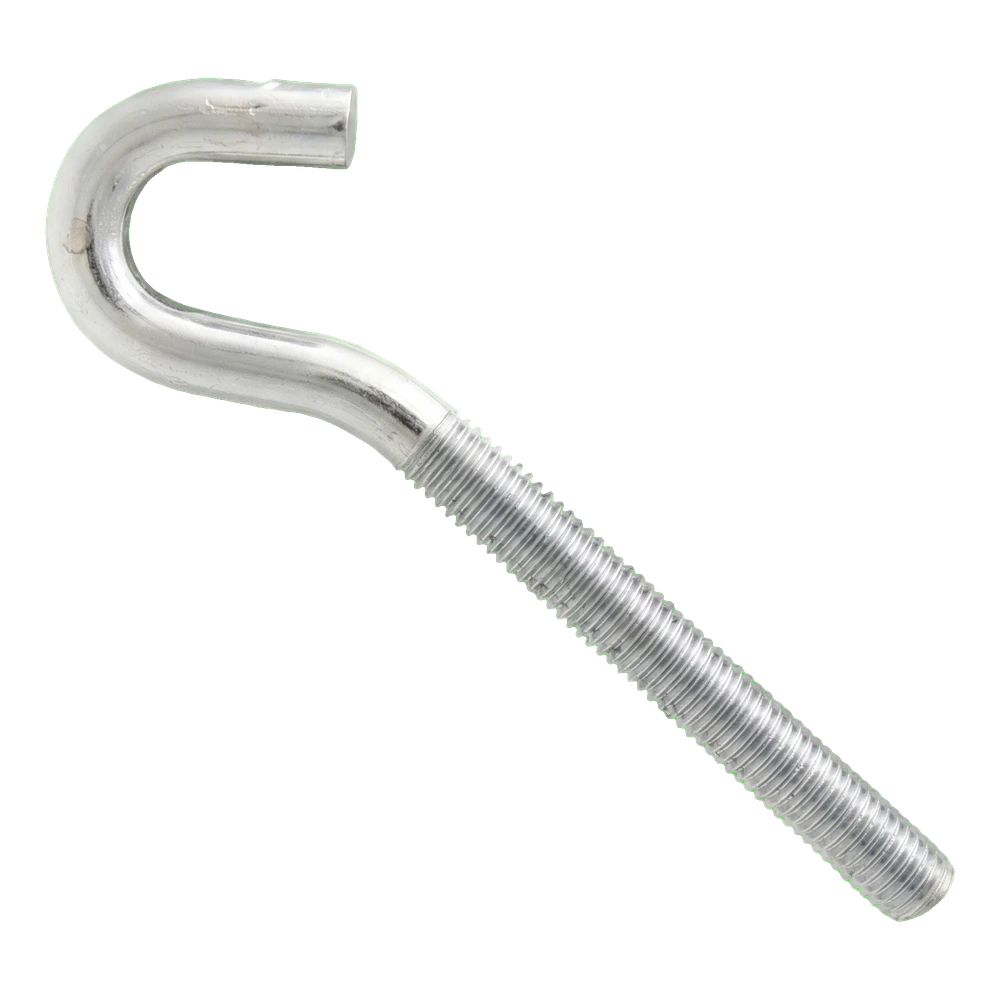

Crochet fileté de construction à extrémité ouverte HZ M10x120 de la série HZ du fabricant est un élément de fixation robuste destiné à être installé dans des structures en béton et en maçonnerie. Fabriqué en acier de classe 5.8 avec un revêtement de zinc électrolytique, il assure une liaison filetée M10 solide, avec une partie en crochet ouverte dont le diamètre extérieur de courbure est de Ø35 mm. La longueur totale du crochet est de 120 mm, et le filetage de 75 mm de long permet de régler la profondeur d'ancrage ainsi que de serrer l'écrou de manière fiable. La forme ouverte de l'extrémité permet de mettre en place et de retirer rapidement les éléments suspendus sans avoir à les enfiler, ce qui, sur chantier, se traduit par plus de confort et de rapidité de travail.

Caractéristiques du crochet HZ M10x120

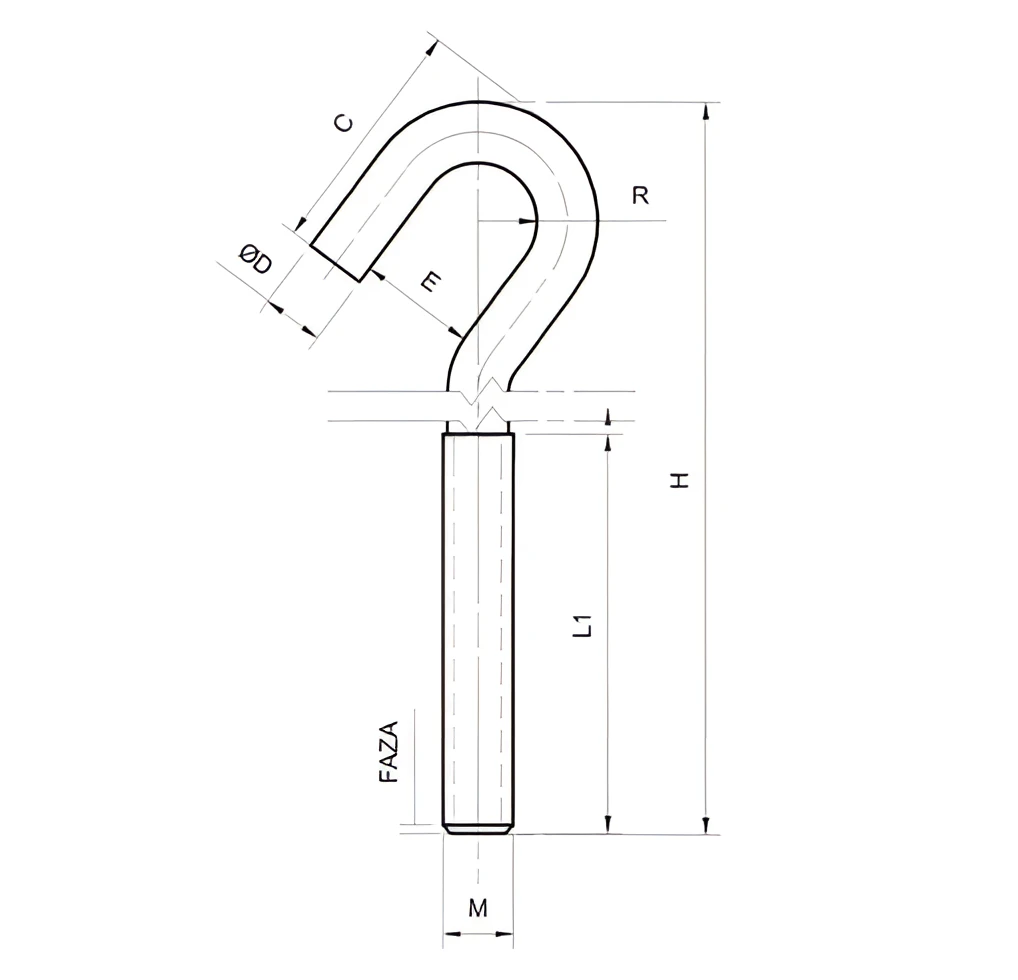

Le dessin technique présente la géométrie du crochet HZ avec ses principales dimensions : M — diamètre du filetage, L1 — longueur de la tige filetée, H — hauteur de la partie droite au-dessus du filetage, R — rayon de courbure, C et E — dimensions de l'extrémité ouverte, ØD — diamètre extérieur du fil. La forme ouverte du crochet (contrairement à la forme fermée de type œillet) permet d'accrocher les éléments par le côté, sans devoir démonter l'ensemble de la fixation.
