Crochet de toit S610 réglable pour toitures inclinées
Leave feedback on the product
Crochet de toit réglable 610x30x4mm en acier inoxydable 1.4016 avec trou M10 pour profilé. Conçu pour le montage de panneaux PV sur tuiles céramiques ou béton d'épaisseur max. 60mm. Permet le montage de rails 40x40mm sur latte max. 50mm. Le trou oblong permet d'ajuster la position, compensant les irrégularités de la charpente.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Choisissez la variante :
Individual variants may differ in price
Quantité
Product code:
Caractéristiques du produit
[PIM] Haki i mocowania #22
- Type Crochet S
- Réglage Oui
- Classe d'acier H17
Description
Crochet de Toit S610 Réglable pour toitures inclinées

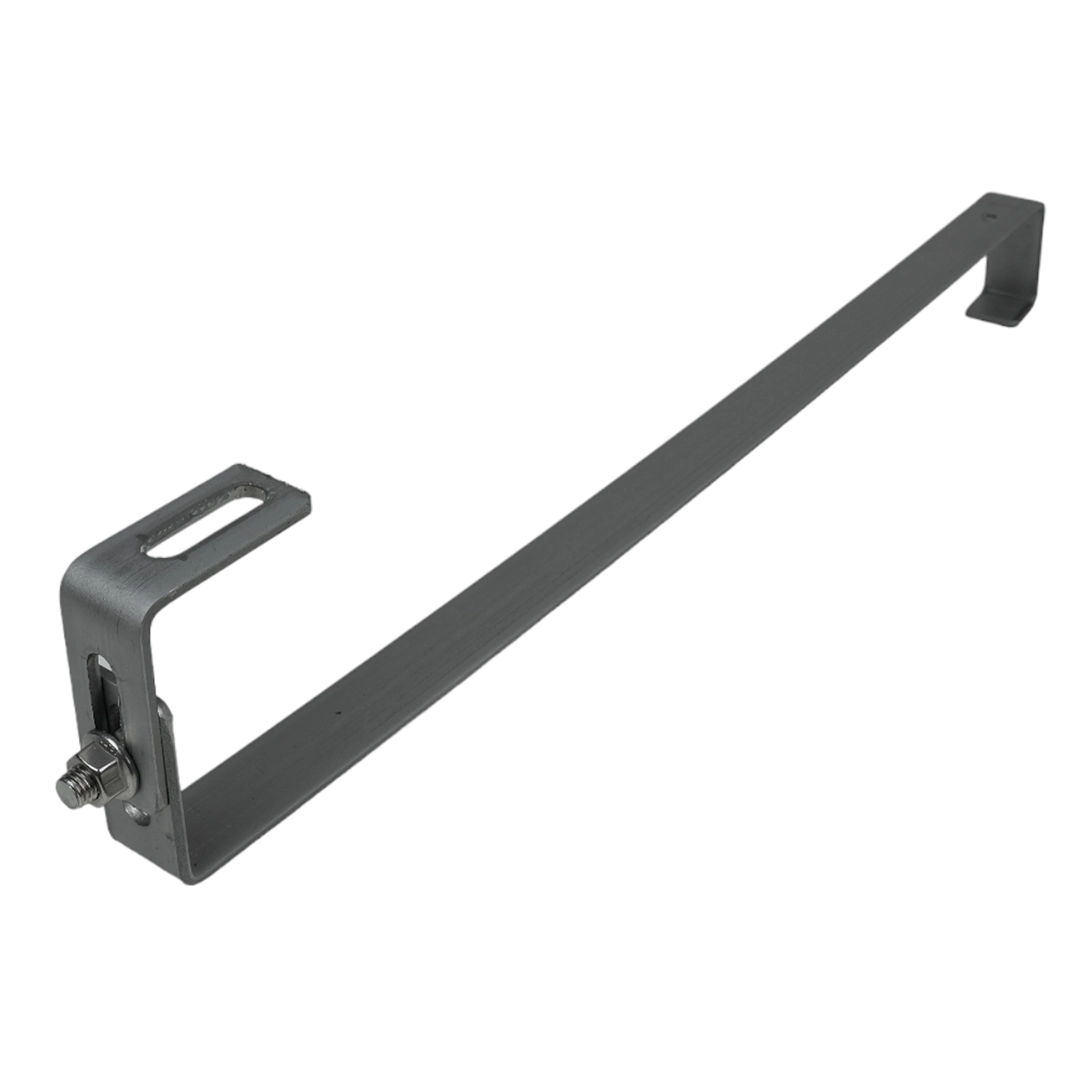

Crochet de Toit S Réglable pour toitures inclinées, acier inoxydable 1.4016 de dimensions 610x30x4mm avec orifice M10 pour profilé destiné aux systèmes photovoltaïques.
Le crochet S est conçu pour le montage de panneaux photovoltaïques sur une toiture couverte de tuiles en céramique ou en béton d'une épaisseur maximale de 60 mm. Le support permet de fixer des rails de montage de dimensions 40×40 mm sur un liteau d'une épaisseur maximale de 50 mm. Fabriqué en acier inoxydable, il garantit une protection contre les conditions atmosphériques défavorables. Dans la partie supérieure de l'élément se trouve un orifice M7, pour une vis M6, qui permet de visser le support au liteau et d'augmenter la rigidité de la structure. L'orifice oblong dans la tige permet d'ajuster le positionnement des rails de montage.
- Le réglage intégré au crochet sert à compenser les irrégularités de la charpente de toit à laquelle les crochets sont fixés. Dans le cas de bâtiments dont la charpente a été réalisée de manière peu soigneuse, c'est le seul moyen de préparer avec précision un support stable pour les rails de construction horizontaux destinés au montage des panneaux solaires.

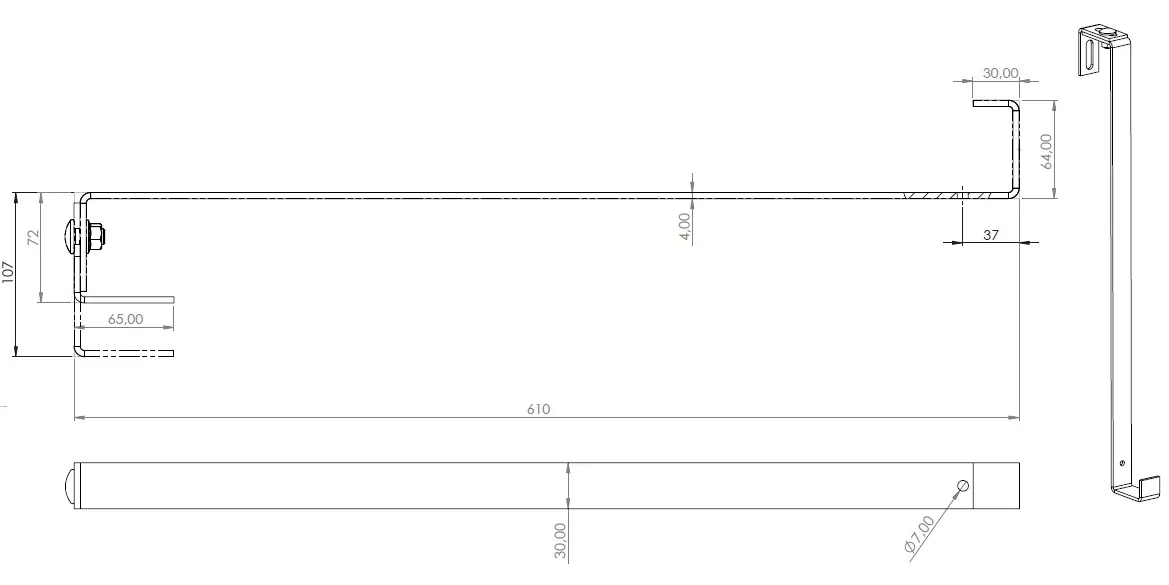

- La méthode de montage est identique à celle du crochet sans réglage. Les dimensions exactes du crochet sont présentées sur les graphiques ci-dessus.
- L'acier H17 dont sont fabriqués les crochets se caractérise par une haute résistance aux conditions environnementales défavorables (acier inoxydable).
