Connecteur plat de charpentier LP 3 200x35x2,5
Leave feedback on the product
Connecteur plat en acier 200×35 mm, épaisseur de tôle 2,5 mm, matériau DX51D + Z275 avec revêtement en zinc. Capacité portante 3,60 kN, 20 trous pour fixation par clous, vis et boulons.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-334
Caractéristiques du produit
[PIM] Łączniki #79
- Épaisseur de tôle [mm] 2.5
- Type de connecteur Plaque plate de charpente
- Matériau Acier
- Type de filetage M10
- Longueur [mm] 6
- Revêtement Anodisé noir
Description

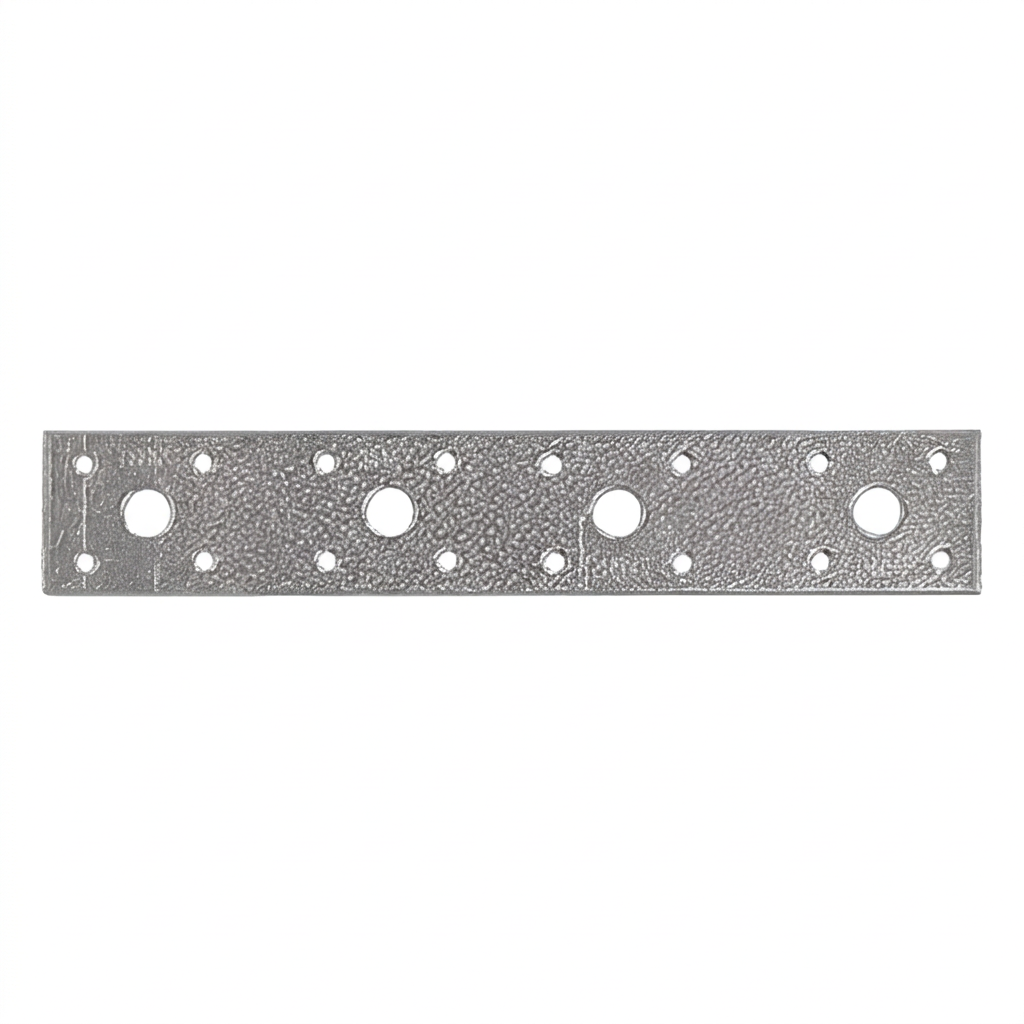

Connecteur plat LP 200×35 mm – platine de montage en acier galvanisé
Le connecteur plat LP 200×35 mm est un élément d'assemblage universel destiné aux liaisons en bois, dans lesquelles les faces latérales des éléments à assembler se trouvent dans le même plan. Grâce à la disposition réfléchie de ses 20 trous de différents diamètres, vous pouvez l'utiliser aussi bien dans des assemblages charpentiers standard que dans des structures conçues sur mesure.
La conception étroite, avec une largeur de seulement 35 mm, rend ce connecteur idéal pour la fixation sur les chants étroits de planches et de panneaux. C'est une solution pratique pour les petits travaux de menuiserie, d'ébénisterie ainsi que pour le montage d'éléments de structures en bois. L'épaisseur de tôle de 2,5 mm garantit une rigidité et une résistance élevées de l'assemblage, tandis que la capacité portante de 3,60 kN assure la sécurité des joints sollicités.
Le connecteur est fabriqué en acier DX51D + Z275 avec un revêtement de zinc, ce qui assure une protection anticorrosion efficace et une durabilité à long terme des assemblages, même dans des conditions environnementales exigeantes.

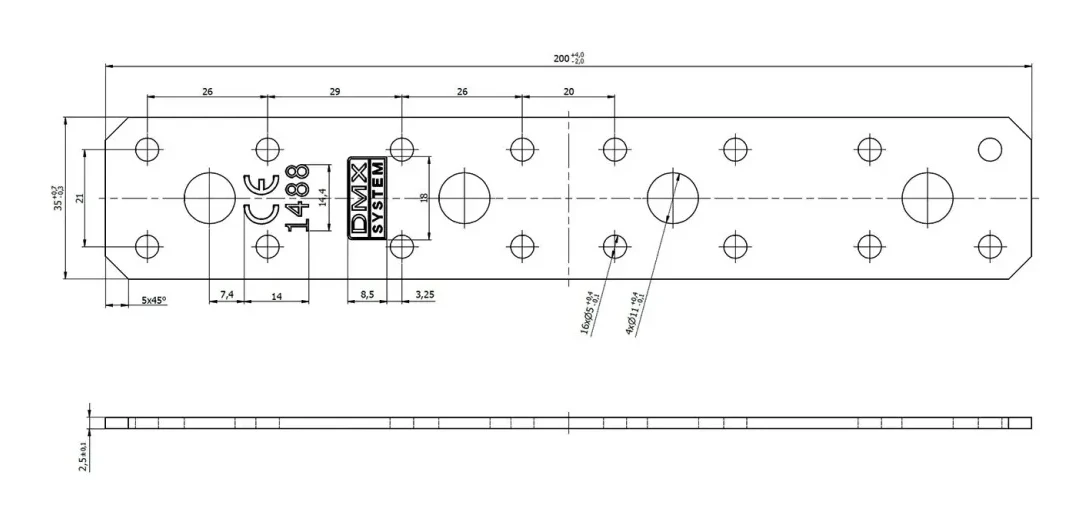

Caractéristiques techniques
- Longueur : 200 mm
- Largeur : 35 mm
- Épaisseur de tôle : 2,5 mm
- Matériau : DX51D + Z275
- Protection anticorrosion : revêtement zinc
- Trous : 16 trous ø5 mm + 4 trous ø11 mm (20 au total)
- Capacité portante : 3,60 kN
Fixation et compatibilité
La disposition variée des trous permet l'utilisation de nombreux types de fixations mécaniques, ce qui vous permet de choisir le mode de fixation optimal selon les spécificités de chaque projet :
- Clous annelés ANCHOR ø4 mm
- Vis de charpente pour connecteurs
- Vis à bois ø6 mm et ø10 mm
- Boulons M10 et M12
- Chevilles béton M10 et M12
La possibilité d'utiliser aussi bien des clous, des vis que des boulons avec chevilles béton fait de ce connecteur un élément polyvalent — il convient parfaitement aux assemblages bois-bois et, grâce aux trous ø11 mm, également aux assemblages bois-béton avec chevilles mécaniques.
