Connecteur plat de charpentier LP 2 140x55x2,5
Leave feedback on the product
Plat de charpente en tôle DX51D + Z275, épaisseur 2,5 mm, dimensions 140×55 mm. Capacité portante 3,70 kN, revêtement zinc, 22 trous de montage, marquage CE.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-335
Caractéristiques du produit
[PIM] Łączniki #79
- Épaisseur de tôle [mm] 2.5
- Type de connecteur Plaque plate de charpente
- Matériau Acier
- Type de filetage M10
- Longueur [mm] 6
- Revêtement Anodisé noir
Description

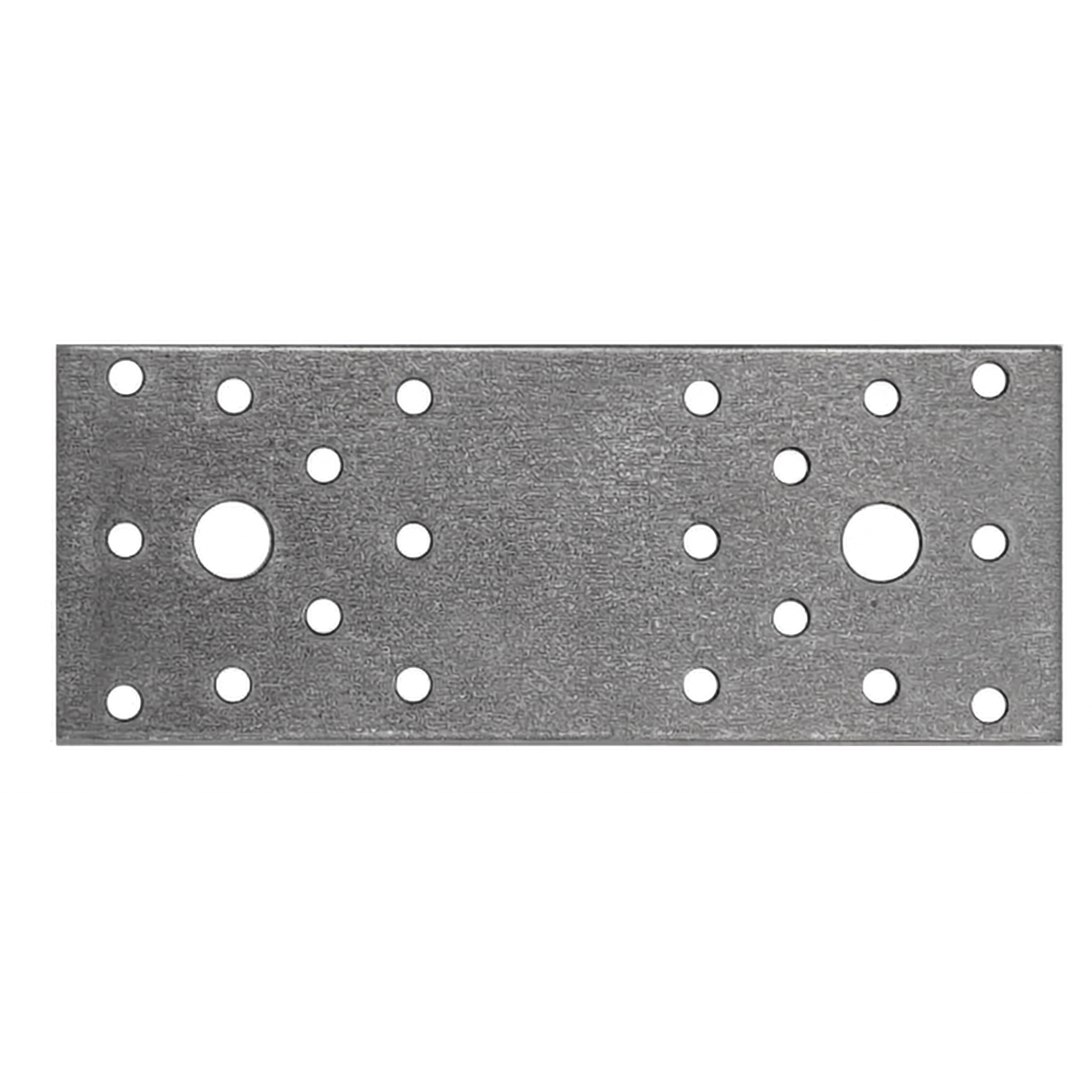

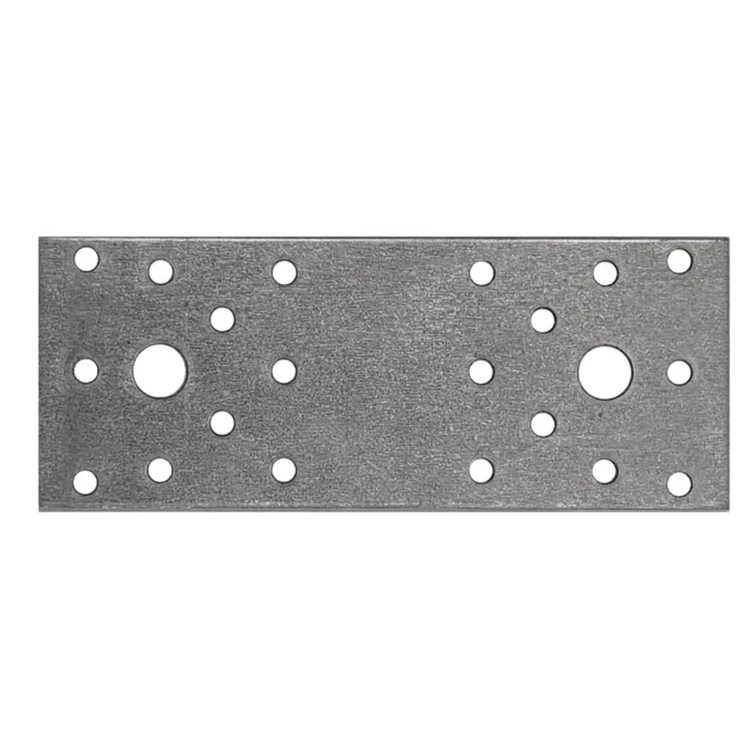

Connecteur plat de charpente LP2 140×55×2,5 mm galvanisé
Le connecteur plat LP2 140×55×2,5 mm est une platine de charpente robuste destinée à l'assemblage d'éléments en bois dont les faces latérales se trouvent dans le même plan. Grâce à sa largeur compacte de 55 mm, il convient parfaitement à la fixation sur les chants étroits de planches et de panneaux — aussi bien pour les travaux de menuiserie, d'ébénisterie que pour les constructions de charpente.
Le connecteur est fabriqué en tôle d'acier DX51D + Z275 d'une épaisseur de 2,5 mm, ce qui garantit une rigidité et une durabilité élevées de l'assemblage. La surface est protégée par un revêtement de zinc galvanique, qui préserve efficacement l'élément contre la corrosion dans des conditions d'utilisation normales. La disposition réfléchie de 22 trous permet d'utiliser le connecteur aussi bien dans des solutions standard que dans des assemblages conçus sur mesure — offrant à l'installateur une totale flexibilité dans le choix des éléments de fixation.
La capacité portante du connecteur est de 3,70 kN, ce qui confirme son aptitude aux structures en bois soumises à des charges importantes. Le produit porte le marquage CE.

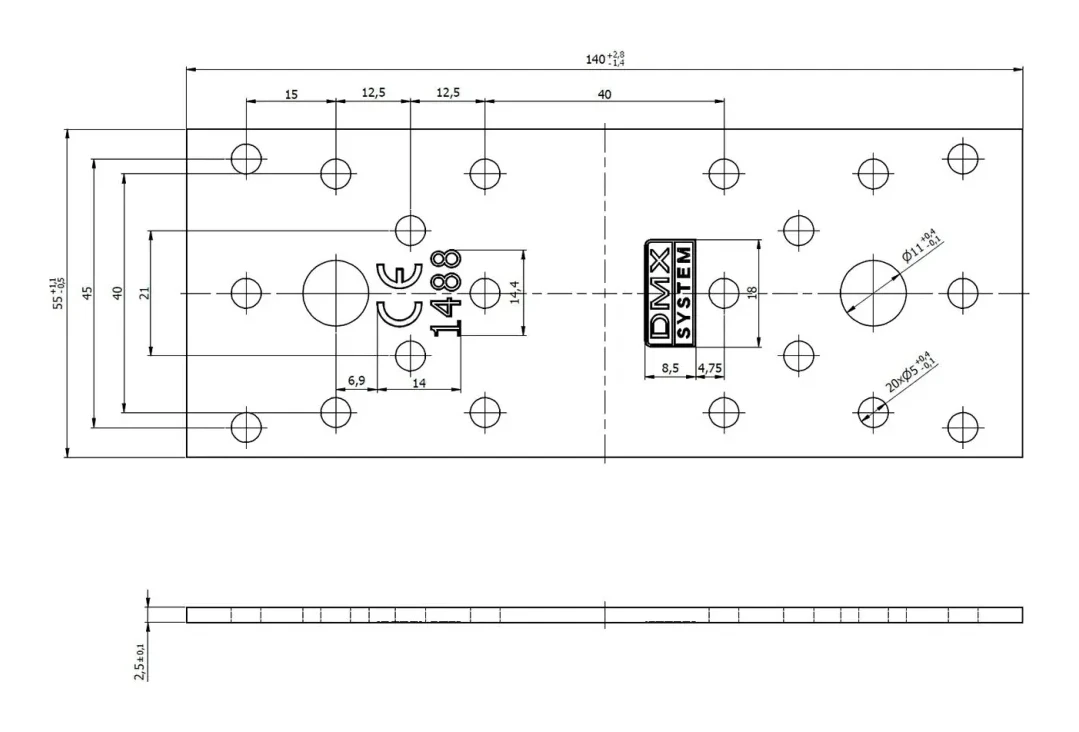

Caractéristiques techniques
- Longueur : 140 mm (tolérance +2,8 / −1,4)
- Largeur : 55 mm (tolérance +1,4 / −0,85)
- Épaisseur de la tôle : 2,5 mm (tolérance ±0,1)
- Matériau : DX51D + Z275
- Protection anticorrosion : zinc galvanique
- Trous de montage : 20 trous ø5 mm + 2 trous ø11 mm
- Capacité portante : 3,70 kN
- Marquage : CE
Applications

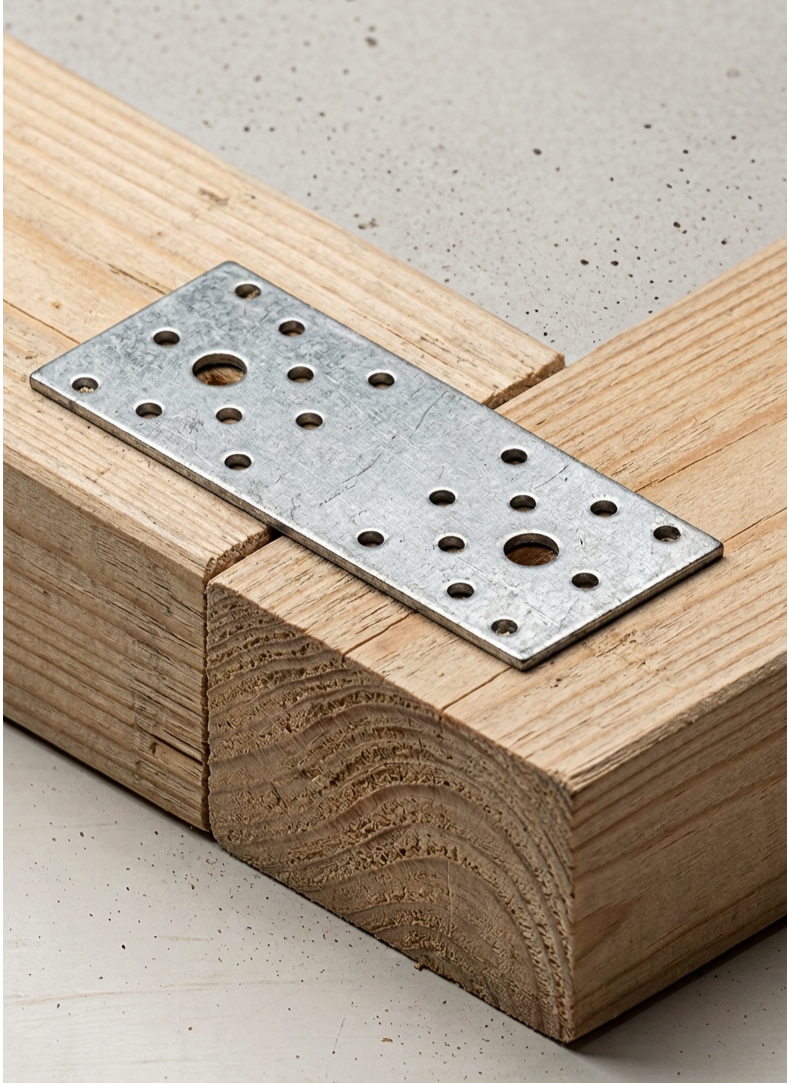

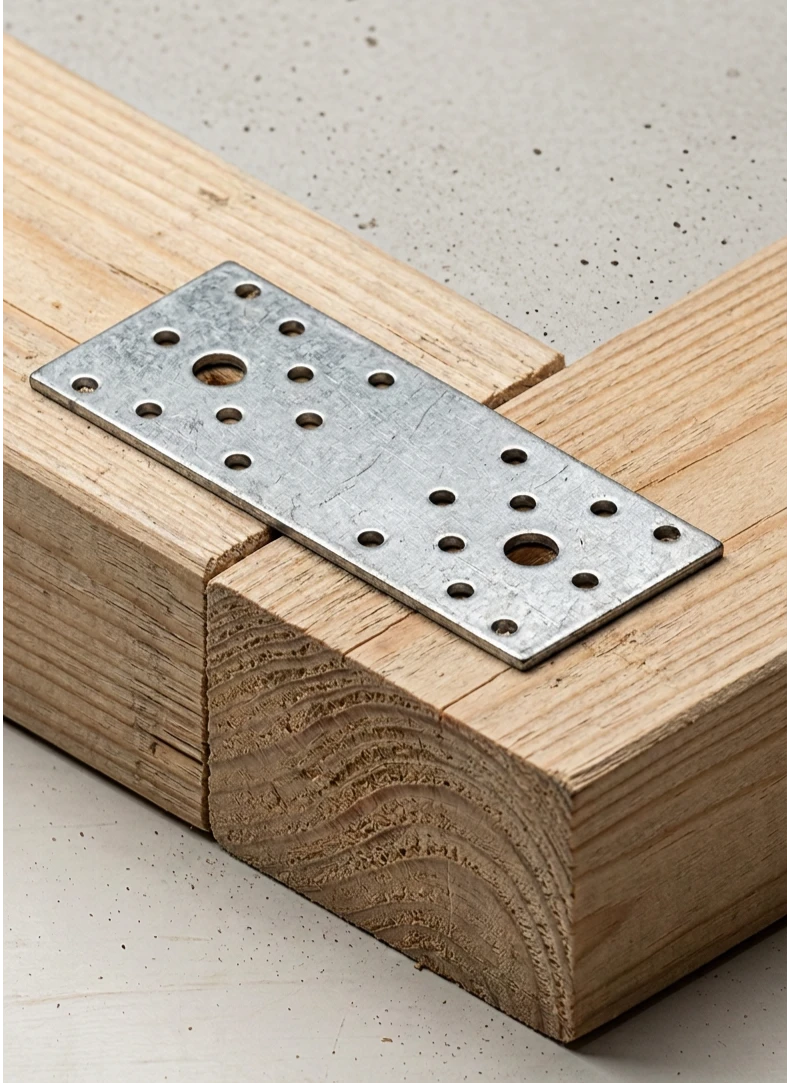

Les connecteurs plats sont utilisés partout où les éléments en bois assemblés doivent rester dans le même plan — par exemple pour le rallongement de poutres, l'assemblage de planches de coffrage, le montage d'éléments de mobilier ou le renforcement d'assemblages de charpente. La large gamme de trous permet une fixation flexible à l'aide de différents types d'éléments de fixation mécaniques.
Éléments de fixation recommandés
- Clous annelés ANCHOR ø4 mm
- Vis de charpente pour connecteurs
- Vis à bois ø6 mm et ø10 mm
- Boulons M10 et M12
- Chevilles pour béton M10 et M12
