Connecteur en acier L120 pour charnière de portail M18 – ouverture 180°
product unavailable
ajouter à la liste de souhaits
0
Description

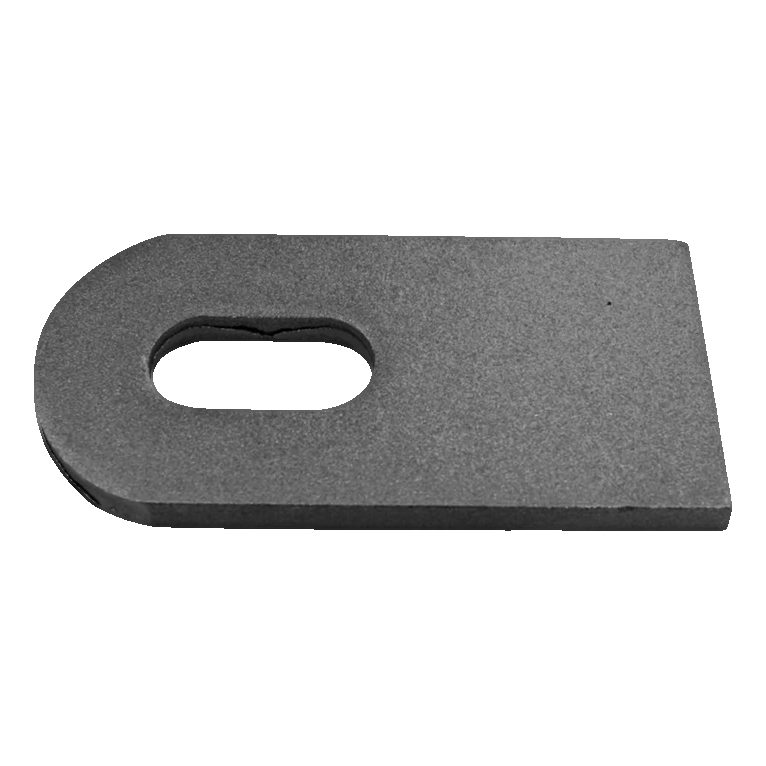

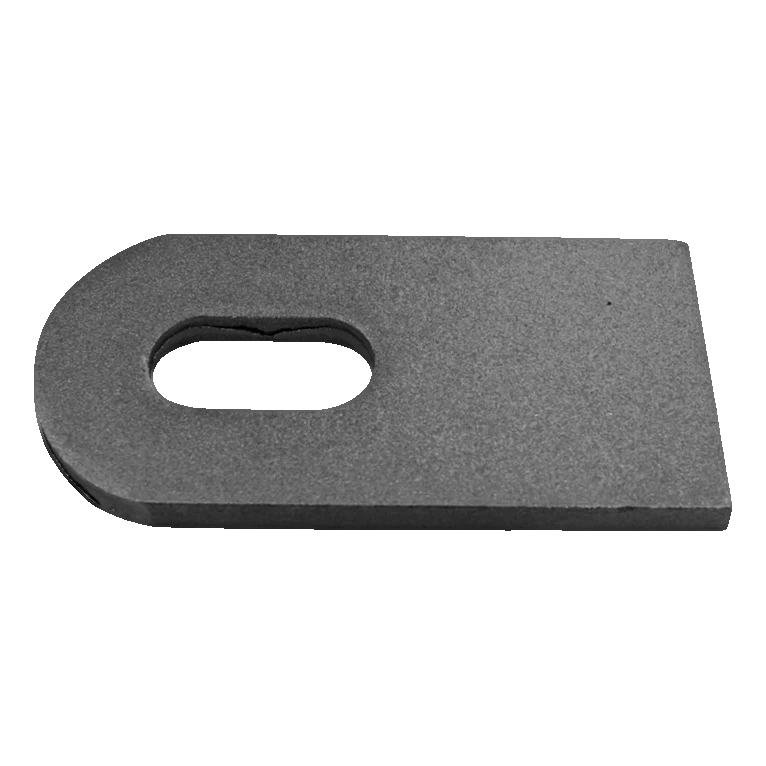

Connecteur en acier L120 pour charnière de portail M18 – ouverture 180°
Connecteur en acier L120 destiné aux charnières de portail avec filetage M18. Grâce à sa construction massive en tôle d'épaisseur 8 mm, il assure une connexion durable et stable de la charnière avec le portail ou le portillon, permettant une ouverture complète du vantail à 180°. L'orifice oblong dans le connecteur offre une plage de réglage de 70–90 mm, ce qui permet de régler avec précision la position du vantail par rapport au poteau — sans avoir besoin de percer de nouveaux trous.
L'élément est un composant indispensable lors du montage de portails à vantaux et de portillons sur charnières à vis M18. Sa forme simple et sa construction solide garantissent un montage rapide et un fonctionnement sans défaut pendant de nombreuses années.

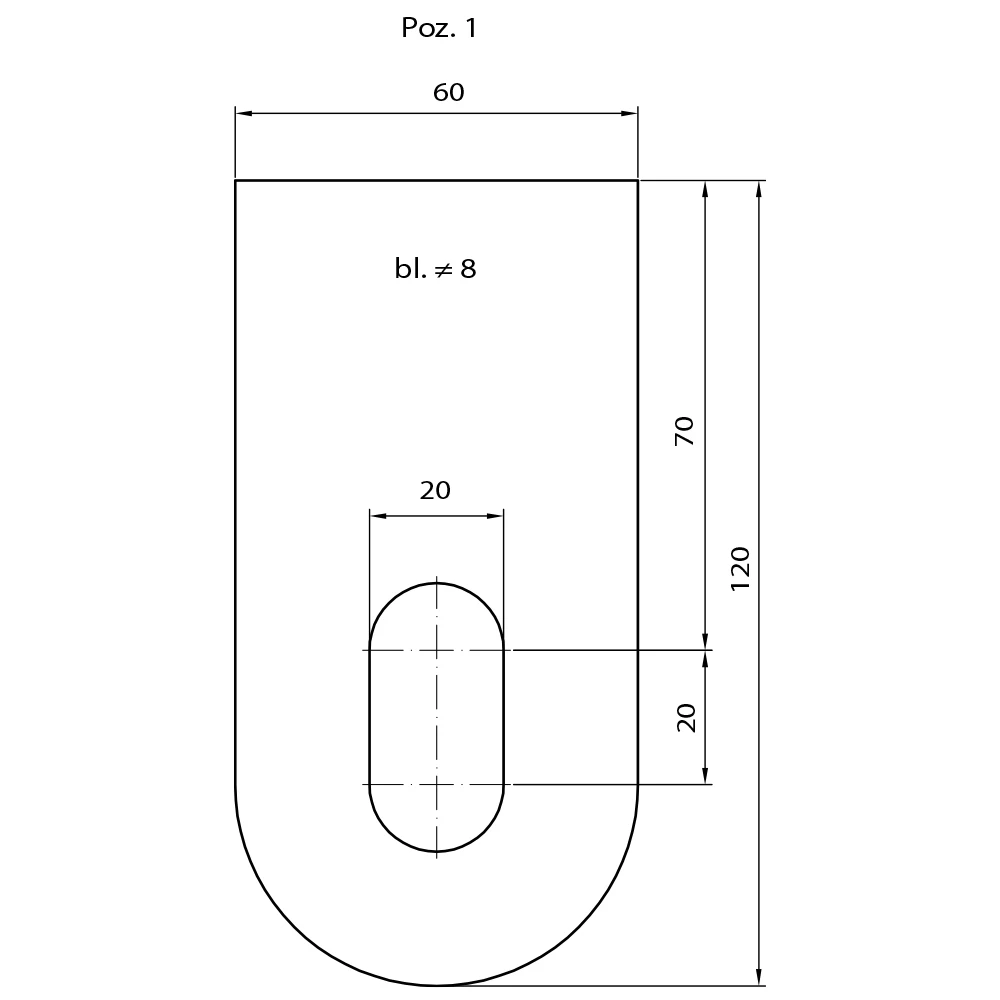

Dimensions du connecteur
- Longueur (L) : 120 mm
- Hauteur : 60 mm
- Épaisseur de tôle : 8 mm
- Orifice oblong (largeur) : 20 mm
- Plage de réglage dans l'orifice : 70–90 mm
- Filetage de charnière : M18
Mode d'emploi et montage

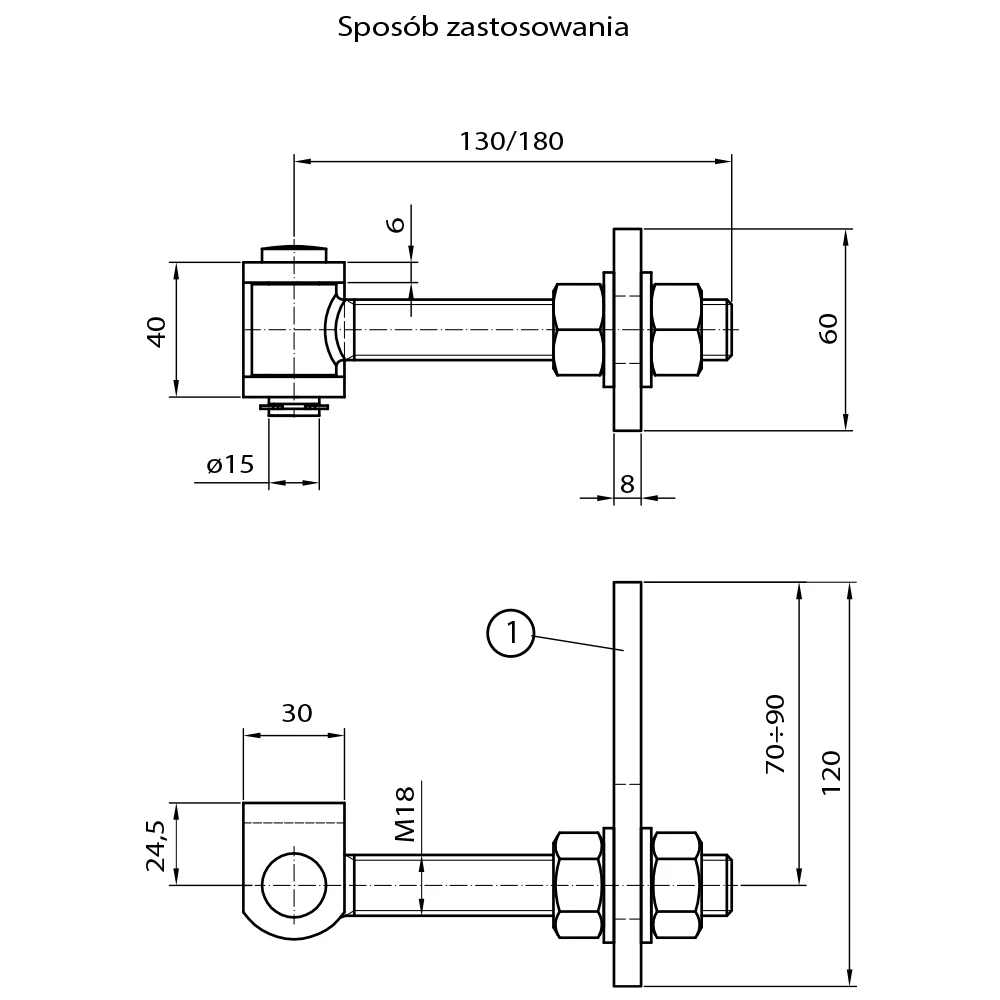

Le connecteur se monte sur le vantail du portail ou du portillon, et la tige de charnière M18 passe à travers l'orifice oblong et est fixée avec des écrous des deux côtés. Le schéma d'application montre deux variantes de longueur de tige (130 mm ou 180 mm), ce qui permet de choisir la charnière appropriée à l'épaisseur du poteau ou du cadre. Le manchon de charnière (hauteur 40 mm, axe Ø15 mm) est soudé au poteau, et le connecteur avec orifice oblong permet un réglage fluide de la position du vantail.
Données techniques
- Matériau : acier
- Épaisseur de tôle : 8 mm
- Longueur du connecteur : 120 mm
- Hauteur du connecteur : 60 mm
- Filetage de charnière : M18
- Dimension de l'orifice oblong : 20 × 40 mm (largeur × longueur)
- Plage de réglage : 70–90 mm
- Angle d'ouverture du vantail : 180°
- Poids : 0,38 kg
- EAN : 99917867
Le connecteur est compatible avec les charnières à vis M18 avec longueur de tige 130 mm ou 180 mm. Élément idéal pour le montage professionnel de portails à vantaux et de portillons dans les systèmes de clôture.
Données techniques
| Matériau | Acier |
| Type de filetage | M18 |
| Diamètre | 12 |
| Sposób montażu | À sceller |
