Comunello ensemble de charnières de portail à souder sur poteau 50×50 mm – droite, pour pentes montantes
product unavailable
ajouter à la liste de souhaits
0
Description

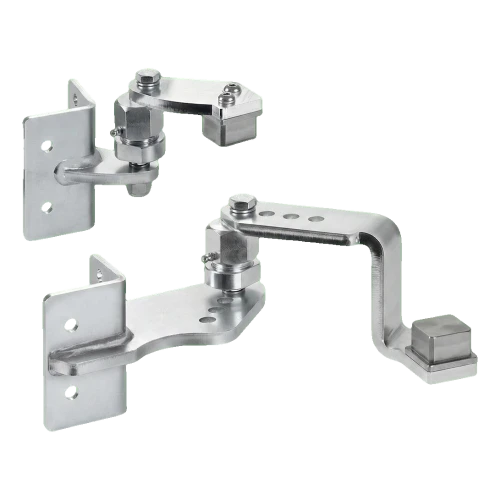

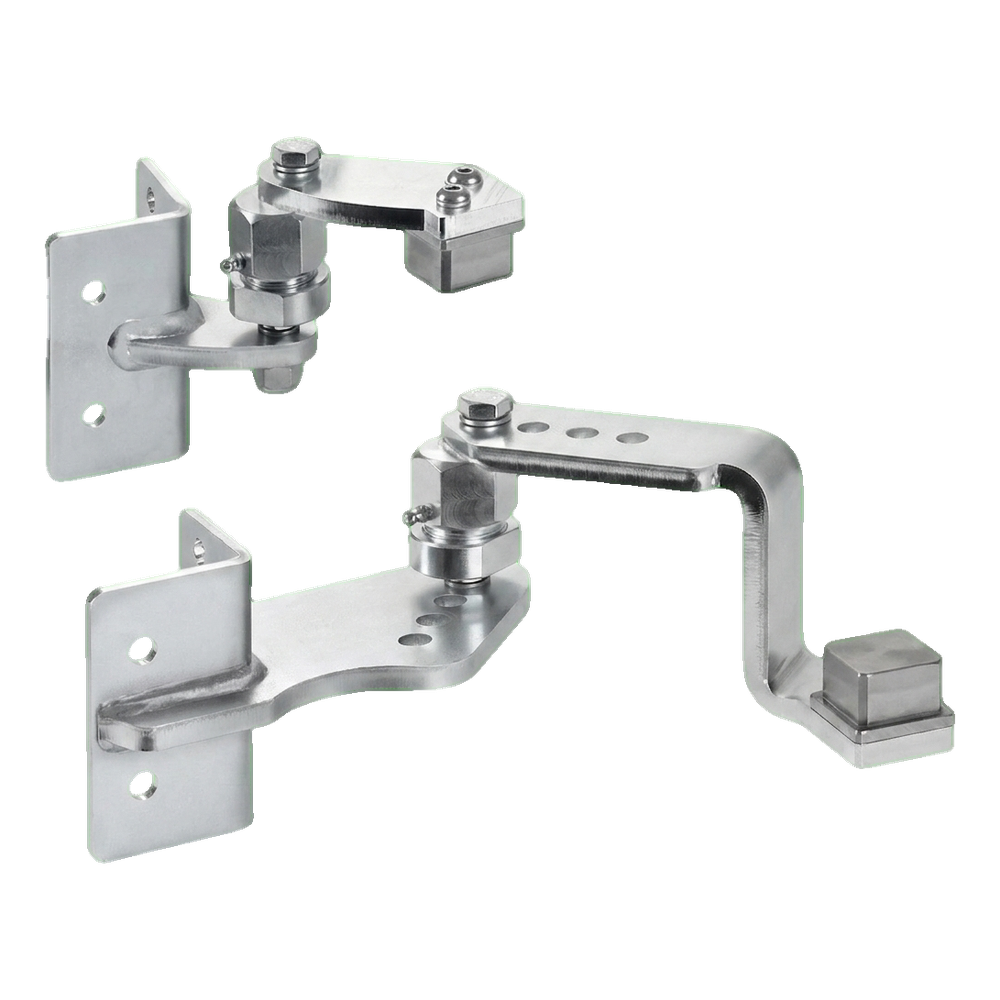

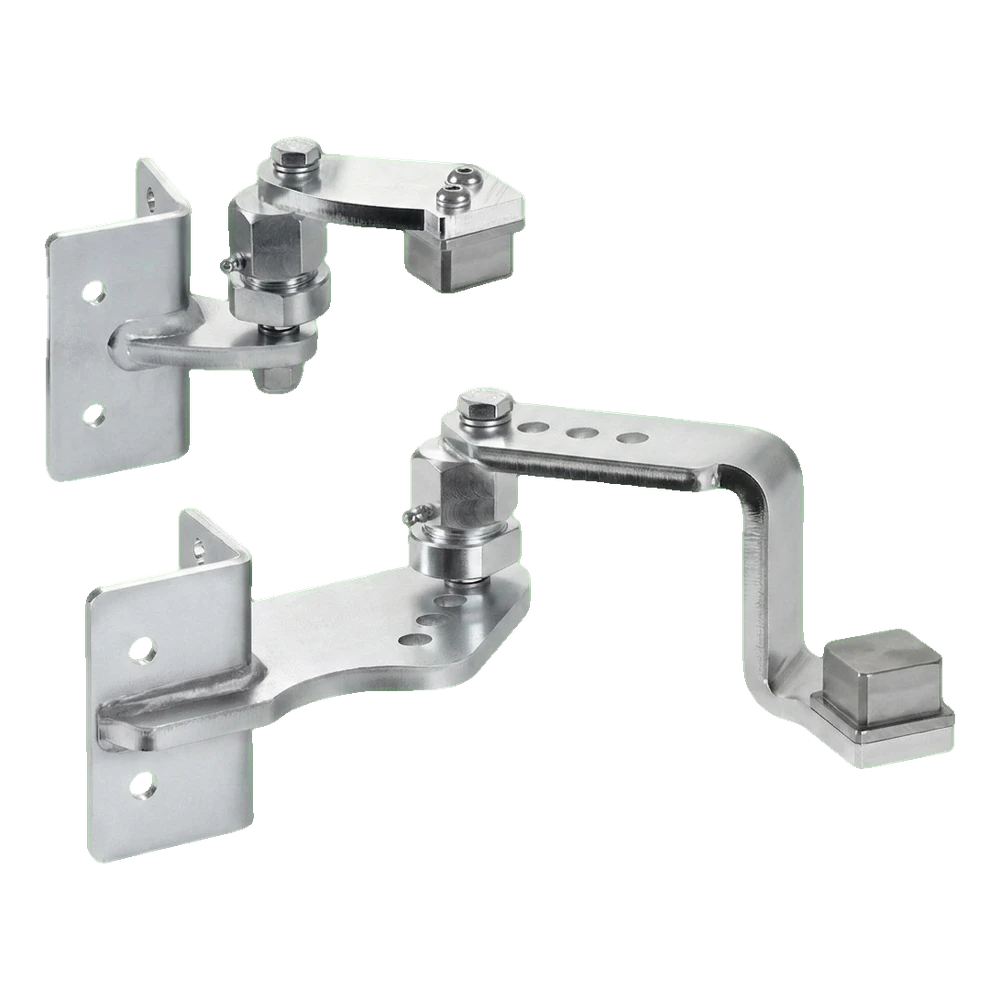

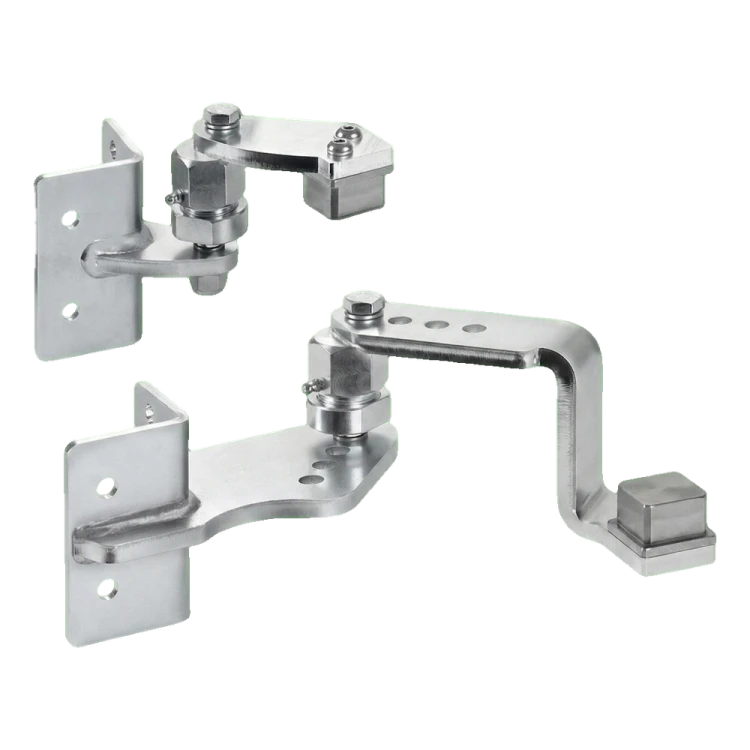

Comunello ensemble de charnières de portail à souder sur poteau 50×50 mm – droite, pour pentes montantes
Ensemble de charnières de portail Comunello à souder sur poteau 50×50 mm en version droite — conçu spécialement pour le montage de portails battants sur terrain en élévation. Grâce à la vis excentrique reliant le support du vantail à l'articulation, vous obtenez un réglage précis de la position du vantail, ce qui permet de le positionner parfaitement à l'horizontale et de l'aligner avec le poteau même sur un sol inégal.
Avantages clés pour l'installateur
- Destination : portails battants sur pentes montantes (inclinaison jusqu'à 10°, env. 20%)
- Longueur maximale du vantail : 3 m
- Poids maximal du vantail : 120 kg
- Inclinaison réglable du vantail — compensation des inégalités du terrain
- Articulations équipées de graisseurs — graissage sans démontage des charnières
- Supports avec 4 trous de montage — fixation sûre aux poteaux en acier ou béton
- Matériau : acier galvanisé électrolytiquement — protection anticorrosion
- Version : droite

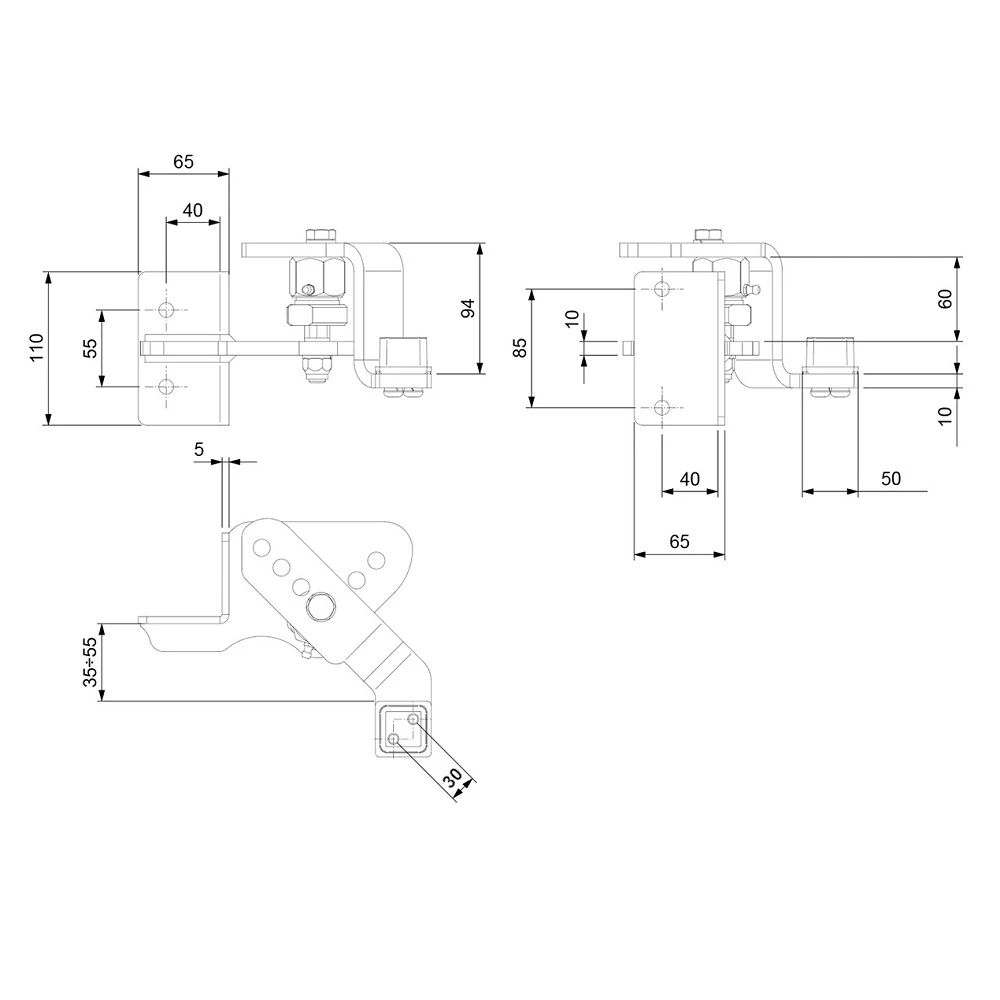

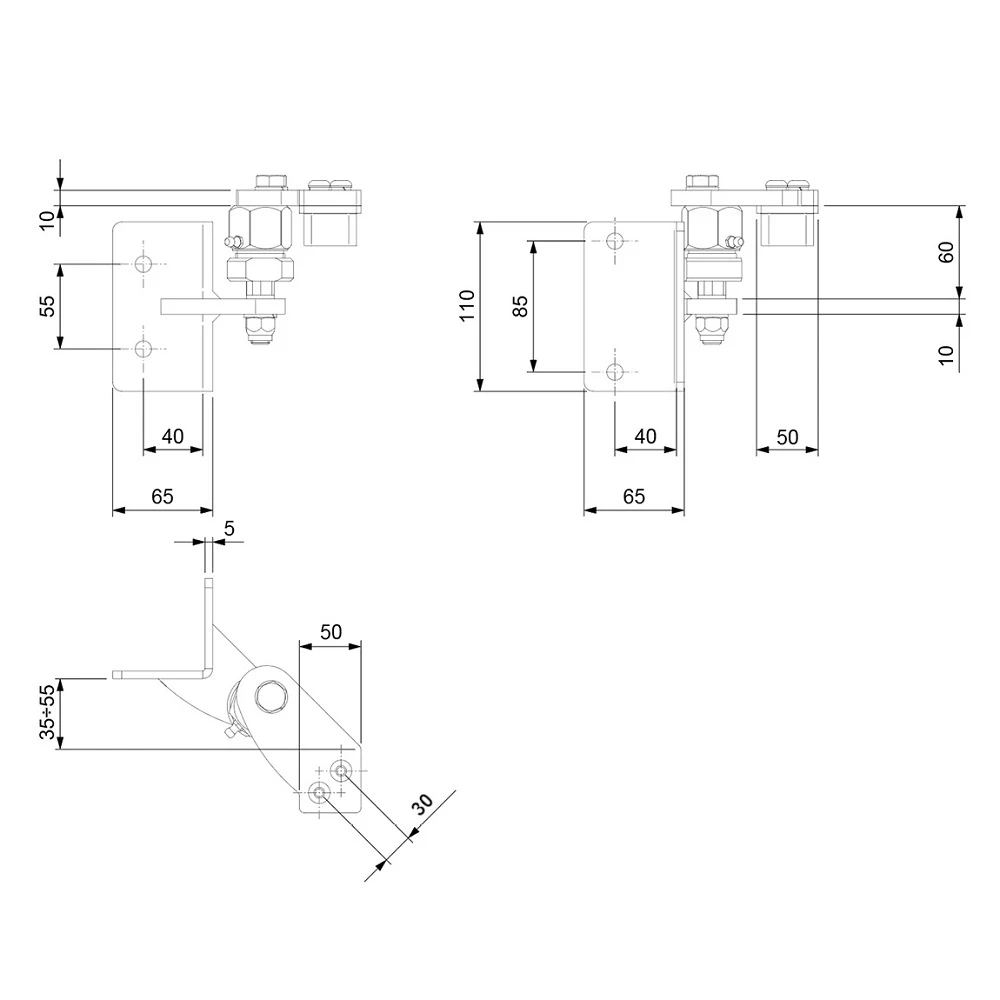

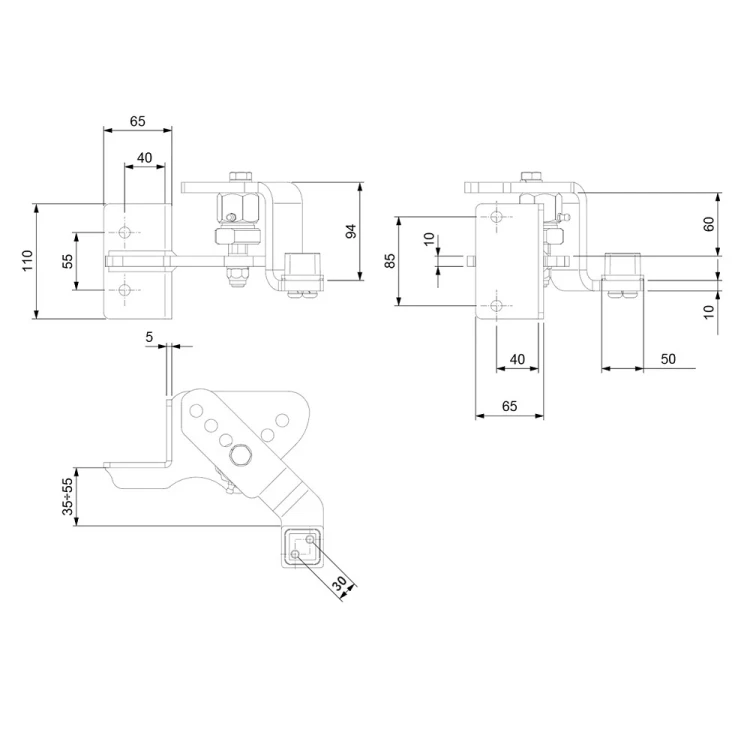

Dimensions et paramètres techniques
- Plaque de montage (dimensions extérieures) : 65 × 110 mm
- Épaisseur de la plaque de montage : 5 mm
- Entraxe des trous de montage (avant) : 40 × 55 mm
- Entraxe des trous de montage (côté) : 40 × 85 mm
- Hauteur du mécanisme de charnière : 94 mm
- Dimension du bloc de montage sur poteau : 50 × 30 mm
- Plage de réglage de profondeur (distance de la face de la plaque à l'axe de rotation) : 35–55 mm
- Distance entre les bras : 60 mm
- Longueur totale (L) : 220 mm
- Poids de l'ensemble : 5,8 kg
- EAN : 8028390517498
Montage et application
Les charnières sont destinées au soudage sur poteaux en acier 50×50 mm ainsi qu'au montage sur poteaux en béton en utilisant les trous de montage. Le mécanisme articulé avec vis excentrique permet un réglage fluide de l'angle et du niveau du vantail du portail après montage — il n'est pas nécessaire de niveler parfaitement les poteaux lors du bétonnage. Les graisseurs intégrés dans les articulations assurent un entretien facile — il suffit d'un graissage périodique sans nécessité de démonter toute la charnière.
L'ensemble s'avère efficace partout où l'accès ou l'entrée est orienté en angle — la pente du terrain jusqu'à 10° (~20%) est compensée par le mécanisme réglable, et le vantail du portail reste en position horizontale indépendamment de l'inclinaison du sol.
Données techniques
| Matériau | Acier |
