Comunello Albatros Piccolo – système de charnières pour portail repliable jusqu'à 4 m / 100 kg
product unavailable
ajouter à la liste de souhaits
0
Description
Comunello Albatros Piccolo – système de charnières pour portail repliable jusqu'à 4 m / 100 kg
Comunello Albatros Piccolo est un système complet et innovant de charnières conçu spécialement pour les portails pliants (repliables). Grâce au mécanisme entièrement suspendu, le portail s'ouvre sans rail de guidage, ce qui élimine les obstacles au sol et facilite considérablement le montage. Le système garantit un pliage et dépliage fluide des vantaux du portail même dans un espace très restreint — solution idéale pour les propriétés avec une allée étroite ou un manque d'espace pour l'ouverture complète d'un portail battant.
Composition de l'ensemble
Le système Albatros Piccolo se compose de trois éléments précisément ajustés, qui créent ensemble un mécanisme fiable pour portail repliable :

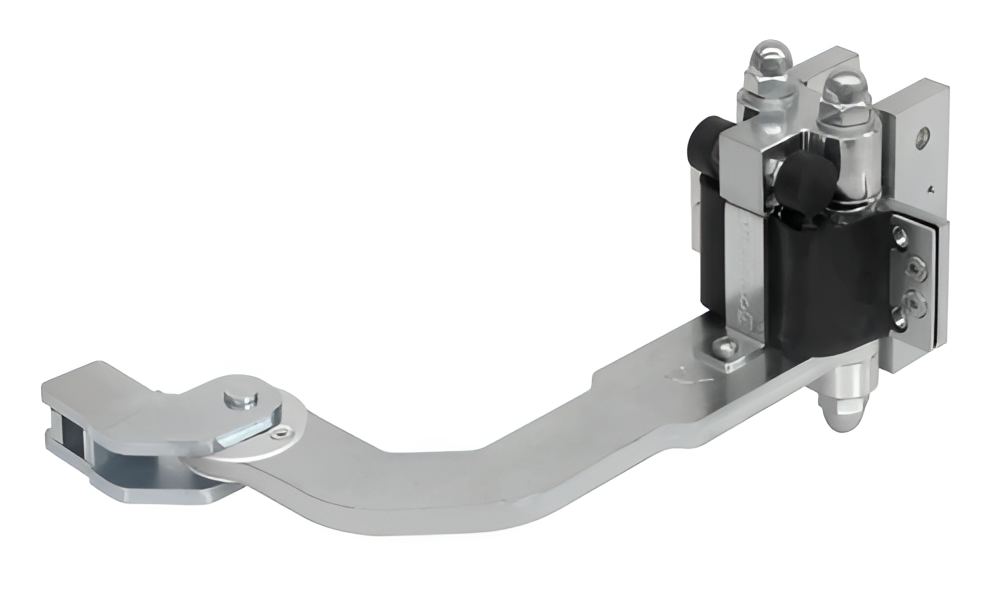

- Charnière inférieure avec transmission et bras — montée dans la partie inférieure du vantail du portail, responsable de l'entraînement du pliage ; le bras de transmission pliable des deux côtés se connecte au bas du premier vantail

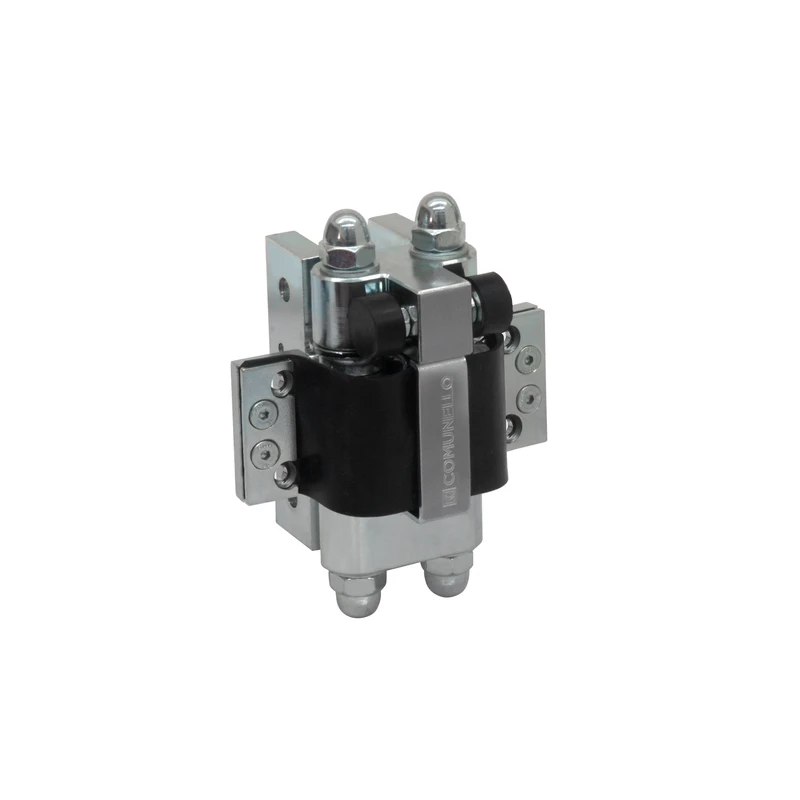

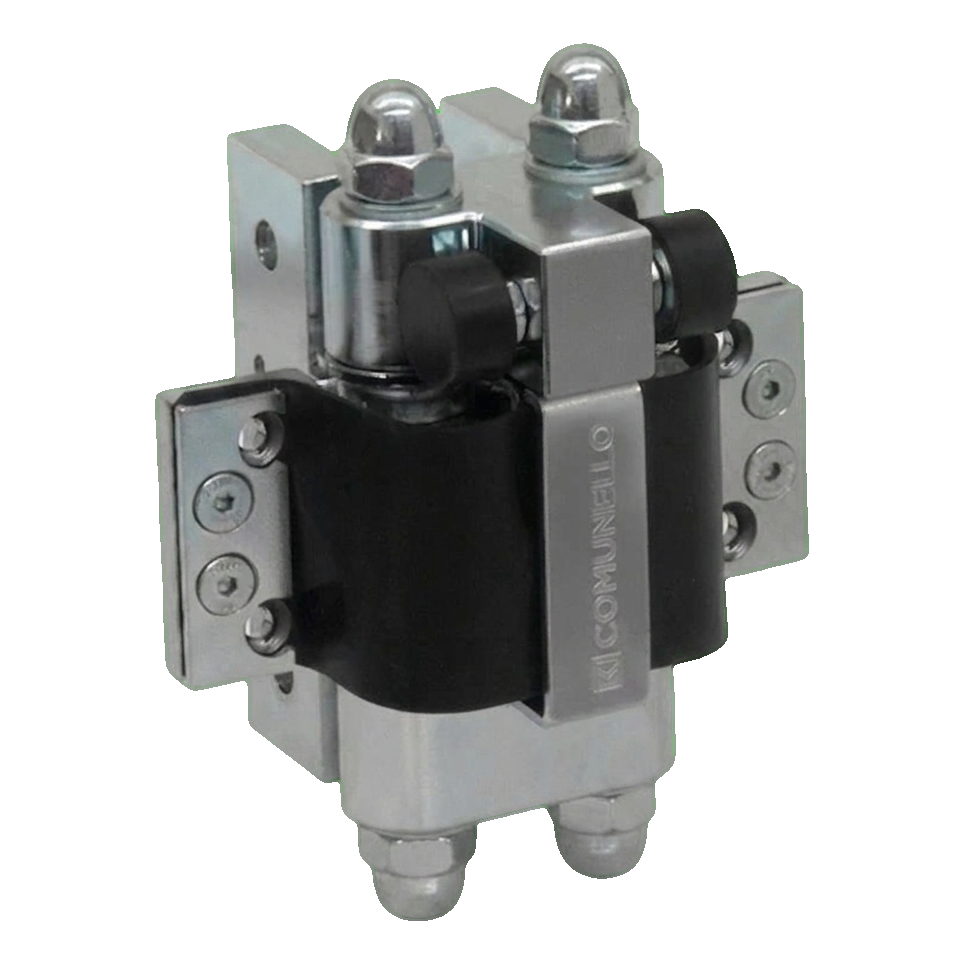

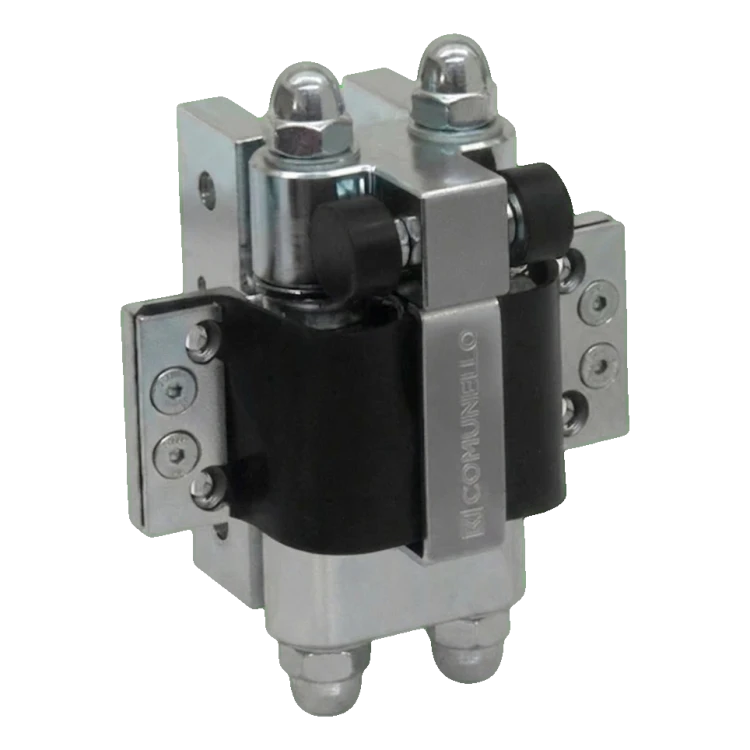

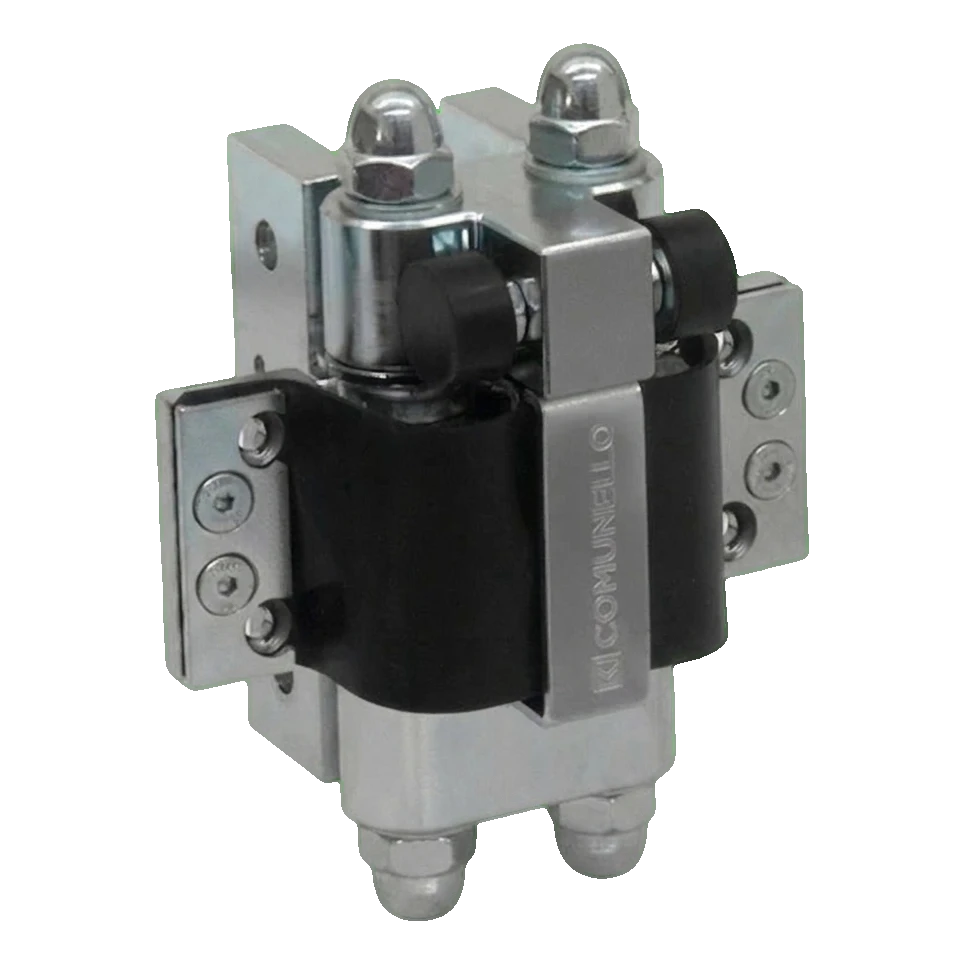

- Charnière supérieure avec transmission — montée dans la partie supérieure du portail près du poteau, synchronise le mouvement des deux vantaux

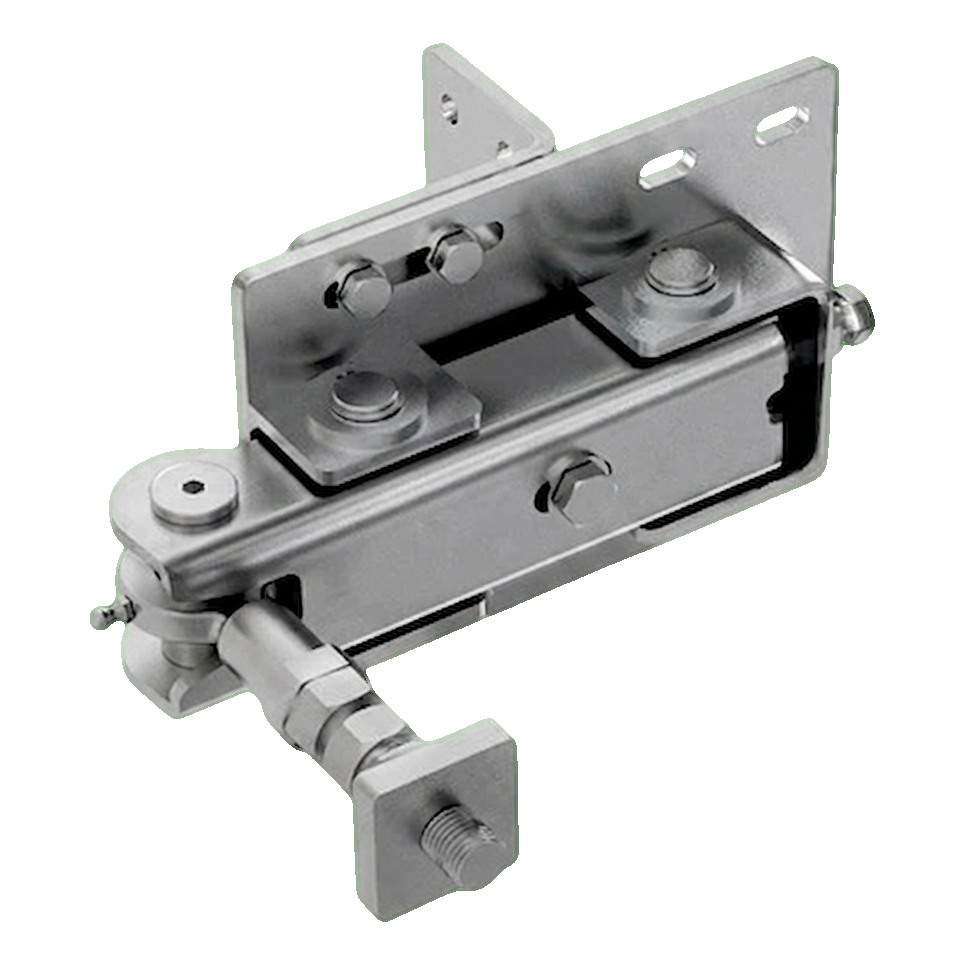

- Support réglable — fixé au poteau, permet un réglage précis de tout le système après le montage
Principe de fonctionnement et montage

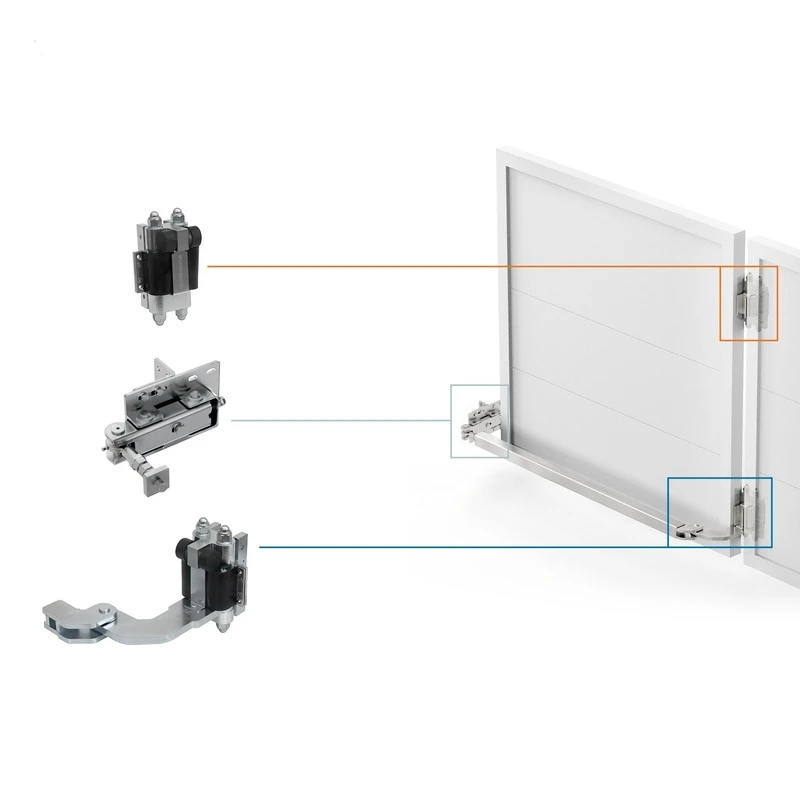

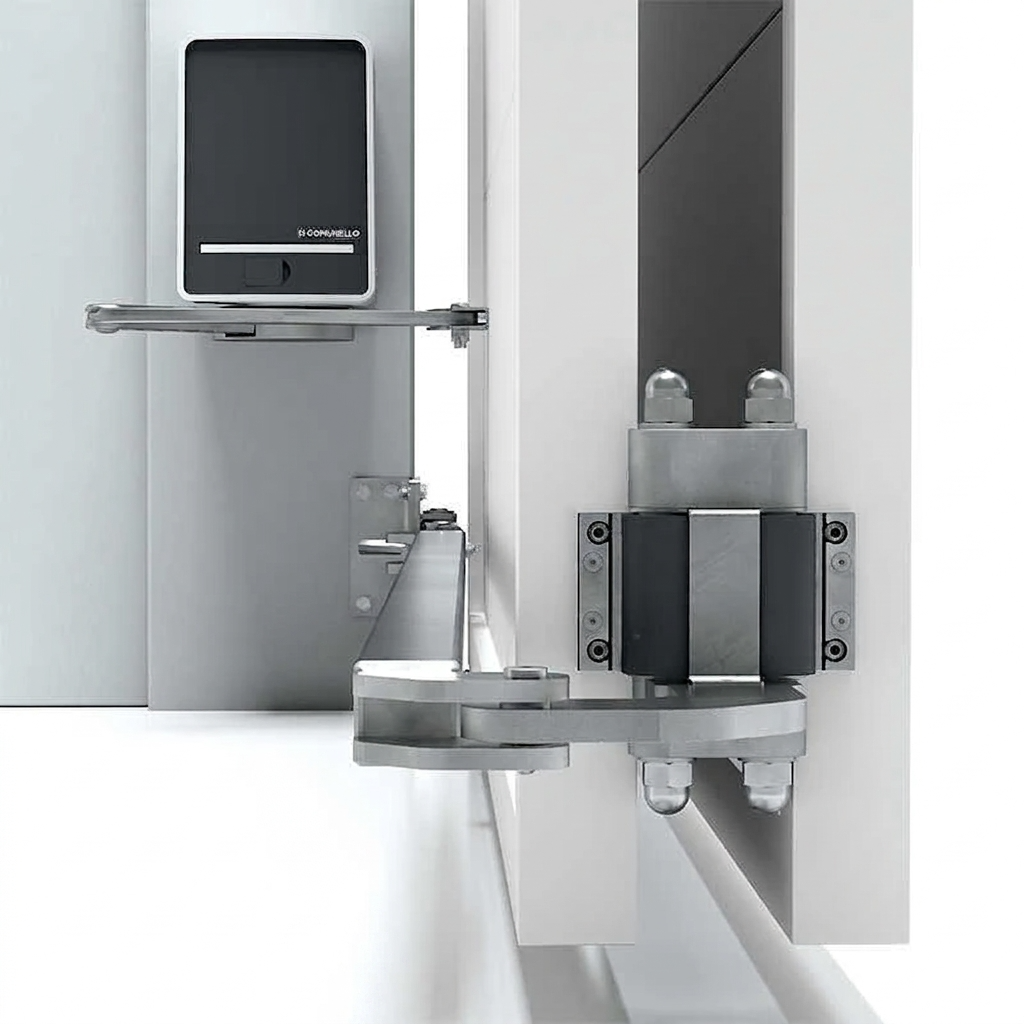

Le système est complètement sans rail — le portail s'ouvre verticalement sans aucun guide au sol. Le bras d'entraînement pliable des deux côtés se monte sur le bas du premier vantail et se connecte à la charnière inférieure. Après montage du support réglable sur le poteau, l'installateur obtient la possibilité d'une correction précise du réglage du portail. L'image à côté montre la disposition des différents éléments du système sur le portail — charnière supérieure au sommet du poteau, support réglable au milieu et charnière inférieure avec bras en bas.

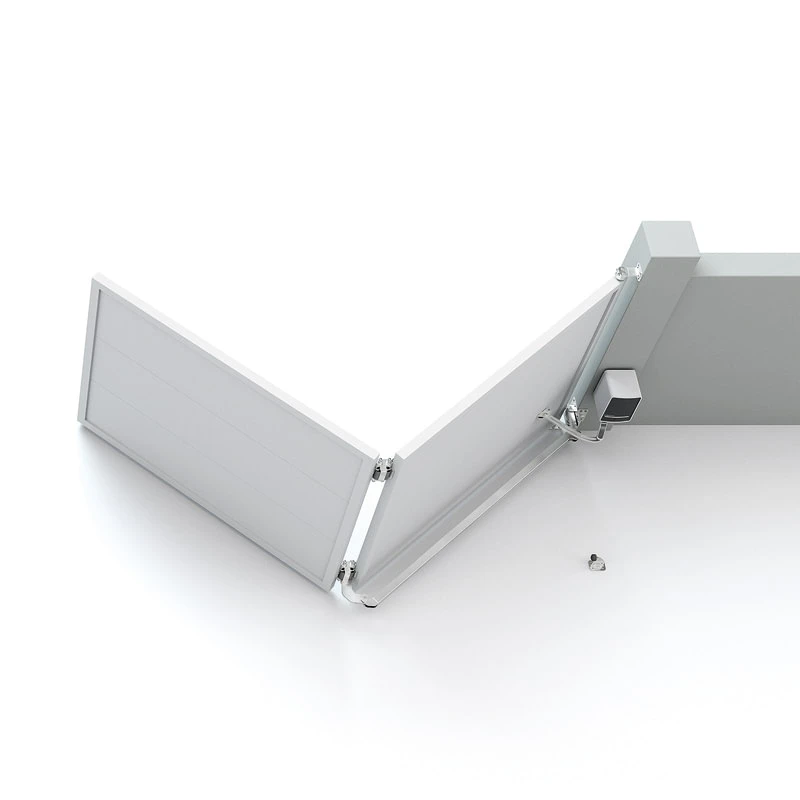

Ouverture maximale dans un espace minimal
Grâce au mécanisme de pliage, les vantaux du portail se replient l'un vers l'autre, occupant un espace minimal tant lors de l'ouverture que de la fermeture. Un ensemble gère un portail d'une longueur totale de vantaux jusqu'à 4 mètres et d'un poids jusqu'à 100 kg. En utilisant deux ensembles Albatros Piccolo, il est possible de gérer un portail à deux vantaux d'une longueur totale jusqu'à 8 mètres.
Avantages clés du système
- Sans rail — aucun guide au sol, zéro obstacle
- Système suspendu — les vantaux du portail se plient librement dans l'air
- Réglage facile — le support réglable permet un ajustement précis après le montage
- Espace minimal — solution idéale pour les allées étroites et les passages restreints
- Matériaux de haute qualité — éléments résistants à l'usure et à une exploitation de longue durée
- Production italienne — Comunello, Made in Italy
Compatibilité avec les motorisations
Le système Albatros Piccolo fonctionne avec les motorisations pour portails battants de la marque Comunello. Pour une installation complète, des accessoires complémentaires sont également disponibles : système de gabarits de perçage avec vis et écrous ainsi que profil de liaison du bras de transmission avec la charnière de poteau, qui accélèrent considérablement le processus de montage.
Paramètres techniques de l'ensemble
- Fabricant : Comunello
- Série : Albatros Piccolo (P)
- Longueur maximale du portail (1 ensemble) : 4 m
- Longueur maximale du portail (2 ensembles) : 8 m
- Poids maximal des vantaux : 100 kg
- Poids de l'ensemble : 10,5 kg
- Type de système : sans rail, suspendu
- Pays de production : Italie

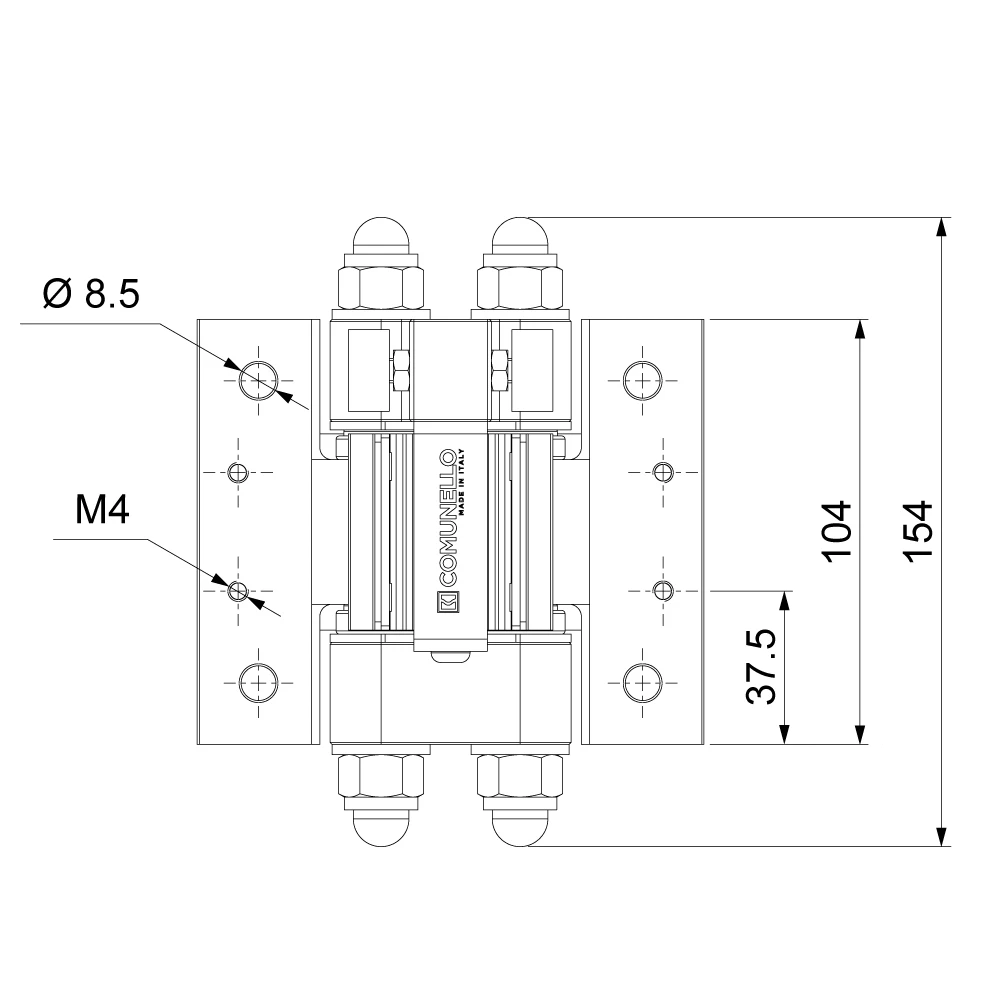

Dimensions de la charnière supérieure (dessin technique)
- Hauteur totale : 154 mm
- Hauteur de la plaque de montage : 104 mm
- Distance de l'axe du trou au bord inférieur : 37,5 mm
- Diamètre des trous de montage : Ø 8,5 mm
- Filetage des vis : M4

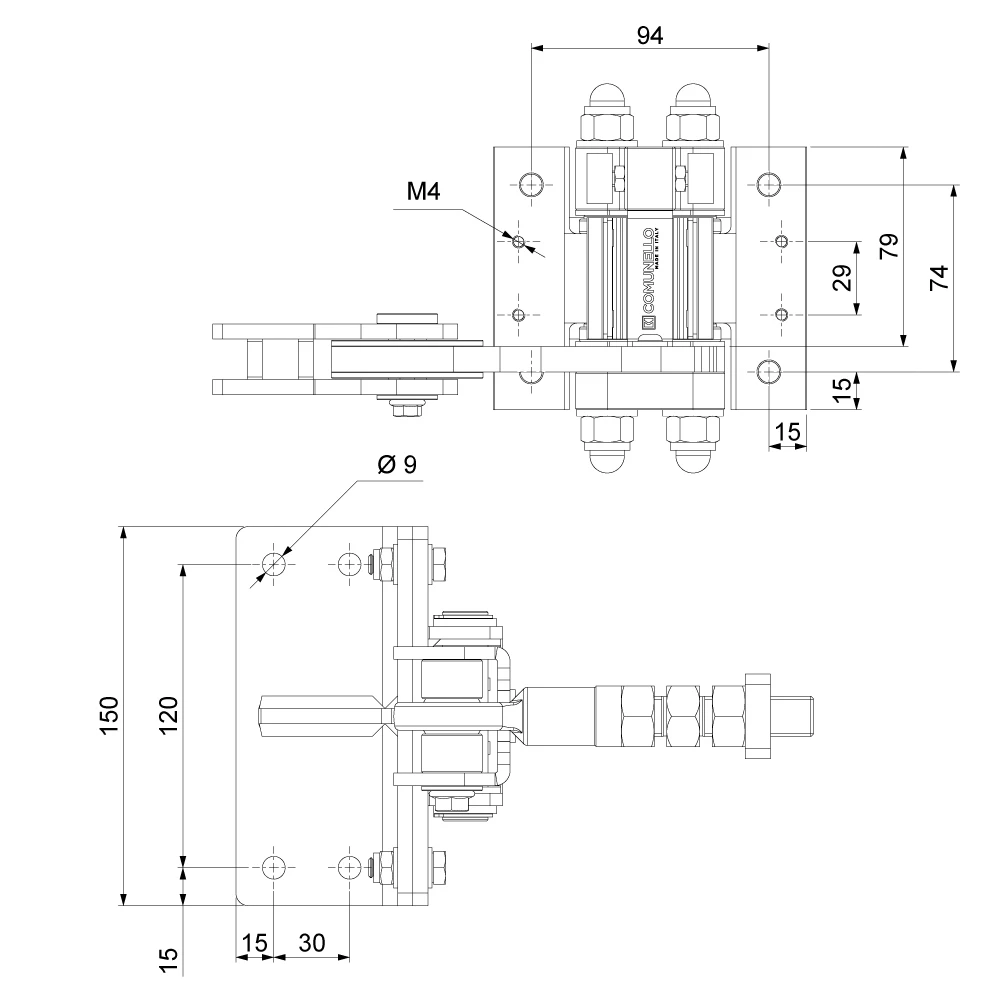

Dimensions du support réglable
- Largeur de la plaque de montage (petite) : 94 mm
- Hauteur de la plaque de montage (petite) : 79 mm
- Entraxe des trous de montage verticalement : 74 mm
- Diamètre des trous : Ø 9 mm
- Filetage : M4
- Largeur de la plaque de montage (grande) : 150 mm
- Entraxe des trous de montage sur la grande plaque : 120 mm

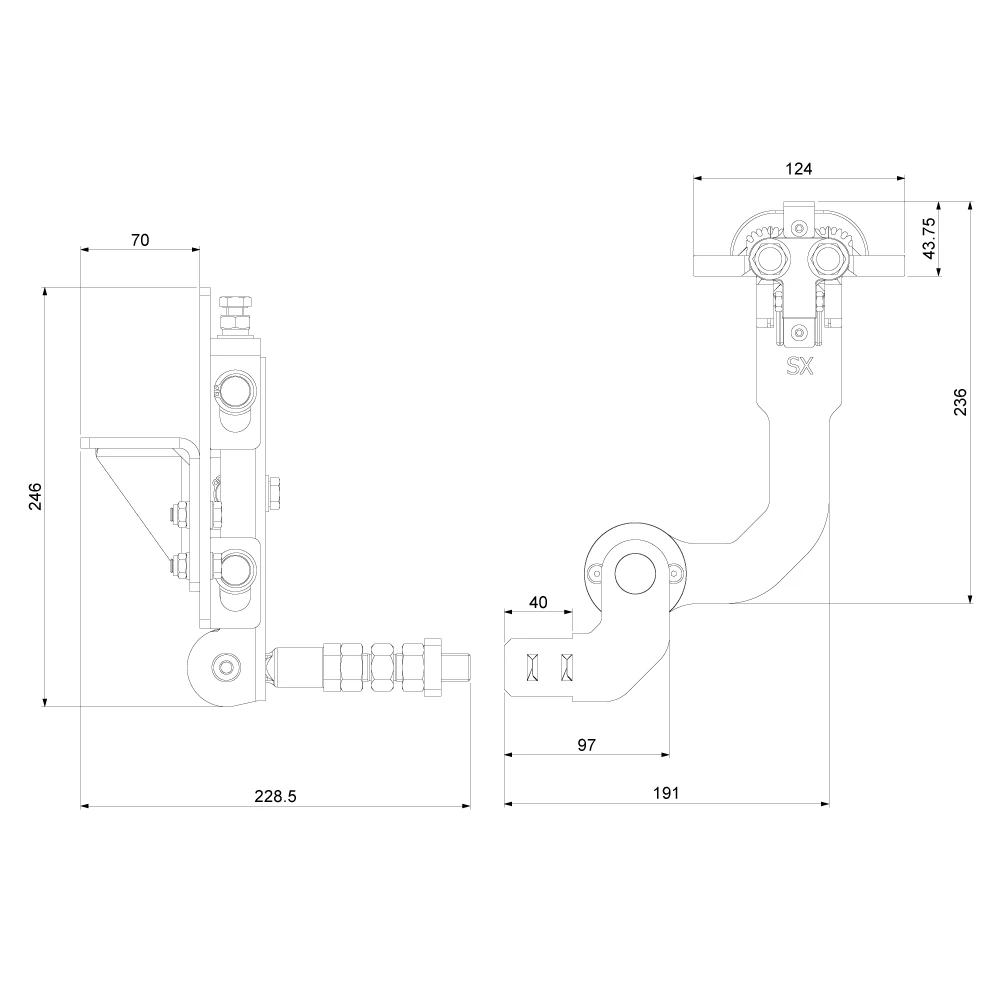

Dimensions de la charnière inférieure avec bras
- Hauteur totale du support : 246 mm
- Profondeur du support : 70 mm
- Longueur avec axe : 228,5 mm
- Largeur de la plaque de montage : 124 mm
- Portée du bras jusqu'à l'axe de rotation : 236 mm
- Largeur totale de l'assemblage : 191 mm
- Largeur du bras : 97 mm
- Largeur de l'extrémité du bras : 40 mm
- Distance de l'axe de la charnière à la base : 43,75 mm
- Version : SX (gauche)
Galerie des composants de l'ensemble
Données techniques
| Matériau | Acier |
