Cheville d'ancrage à expansion à anneau Dromet PSRe M20x170/23 zinguée
product unavailable
ajouter à la liste de souhaits
0
Description
Dromet ancrage annulaire à expansion PSRe M20×170/23 galvanisé pour béton
L'ancrage annulaire PSRe 20×170/23 de la marque Dromet est un connecteur à expansion résistant, de construction annulaire, destiné à la fixation durable de profilés de montage, de structures métalliques, de grilles, de garde-corps, de machines et d'autres éléments constructifs et équipements de bâtiments. Grâce au filetage M20 et à la longueur totale de 170 mm, il garantit une capacité de charge élevée dans les applications exigeantes — y compris pour le montage de structures de support lourdes destinées aux installations photovoltaïques.
L'ancrage est conçu pour être posé dans des supports en béton non fissuré de classe minimale B20, en pierre naturelle à structure compacte ainsi qu'en brique pleine. Il possède un Agrément Technique Européen ETA 05/0242, un certificat CE ainsi qu'un Agrément Technique national AT-15-7574/2008, ce qui confirme le respect des normes les plus élevées de sécurité et de capacité portante.
Paramètres techniques
- Désignation : PSRe 20x170/23
- Filetage : M20
- Diamètre de perçage (fi) : 20 mm
- Longueur totale (L) : 170 mm
- Épaisseur de l'élément à fixer (E) : 23 mm
- Profondeur d'ancrage (F) : 135 mm
- Profondeur du trou (D) : 206 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : annulaire avec écrou et rondelle
- Poids : 0,43 kg
- EAN : 5902706889949
- Unité de vente : pièce

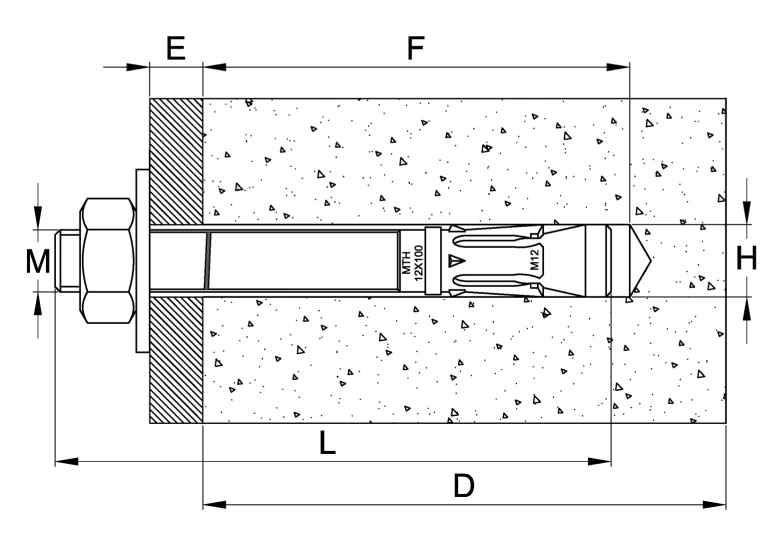

Indications sur le schéma en coupe :
- M — diamètre du filetage de l'ancrage
- E — épaisseur de l'élément à fixer (partie saillante)
- F — profondeur d'ancrage dans le support
- L — longueur totale de l'ancrage
- D — profondeur du trou de montage
- H — diamètre du trou dans le support
Recommandations de montage
- Le trou de montage doit être réalisé perpendiculairement au plan du support et soigneusement nettoyé de la poussière
- Le connecteur doit pouvoir être introduit à l'aide de légers coups de marteau
- Le montage doit être effectué à l'aide d'une clé dynamométrique
- Après expansion du connecteur, la rondelle sous l'écrou doit être fermement serrée contre l'élément à fixer
- Les paramètres indiqués dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés
Certificats et agréments
- Agrément Technique Européen : ETA 05/0242
- Certificat : CE
- Agrément Technique national : AT-15-7574/2008
L'ancrage annulaire PSRe de Dromet est un connecteur à expansion éprouvé et certifié, qui assure aux équipes d'installation professionnelles une fixation sûre et durable dans les supports en béton et en pierre. La livraison complète avec écrou et rondelle permet de procéder immédiatement au montage sans avoir besoin de commander des accessoires supplémentaires.
Données techniques
| Type de filetage | M20 |
| Longueur [mm] | 170 |
