Cheville d'ancrage à anneau expansible Dromet PSRe M6x70/12 zinguée
product unavailable
ajouter à la liste de souhaits
0
Description
Cheville d'ancrage à anneau expansible Dromet PSRe M6x70 mm zinguée pour béton
La cheville d'ancrage à anneau PSRe M6×70 de la marque Dromet est un connecteur mécanique fiable, de conception annulaire, conçu pour une fixation durable dans le béton non fissuré, la pierre naturelle à structure compacte ainsi que la brique pleine. Grâce à ses dimensions compactes et à son poids de seulement 15 g, elle convient parfaitement au montage d'éléments de construction légers — profilés, supports, fixations et accessoires d'installation.
La cheville dispose de l'Agrément Technique Européen ETA 05/0242, du certificat CE ainsi que de l'agrément national AT-15-7574/2008, ce qui garantit sa conformité aux exigences des normes européennes et confirme son homologation pour une utilisation dans les ouvrages de construction.
Application
La cheville PSRe est dédiée à la fixation de profilés et de structures métalliques, de caillebotis, de rambardes, de machines ainsi que d'autres éléments de construction et d'équipement du bâtiment. Le support doit être constitué de béton non fissuré, classe minimale B20 (C16/20), de pierre naturelle à structure compacte ou de brique pleine.
Caractéristiques techniques
- Désignation : PSRe 6x70/12
- Filetage : M6
- Diamètre de perçage (fi) : 6 mm
- Longueur totale (L) : 70 mm
- Épaisseur de l'élément à fixer (E) : 12 mm
- Profondeur d'ancrage (F) : 55 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : à anneau avec écrou et rondelle
- Poids : 0,015 kg
- EAN : 5907518660977
- Unité de vente : pièce

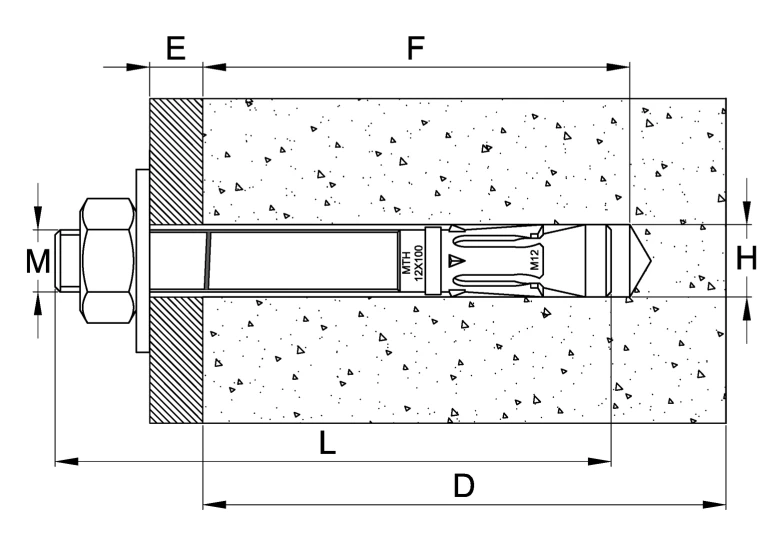

Schéma de montage et repères dimensionnels
Le schéma en coupe présente le montage correct de la cheville dans le support en béton avec les repères des paramètres clés :
- M — diamètre du filetage
- L — longueur totale de la cheville
- D — profondeur minimale du trou de montage
- F — profondeur d'ancrage dans le support
- E — épaisseur de l'élément à fixer (partie saillante)
- H — diamètre du trou dans le béton
Recommandations de montage
- Le trou de montage doit être percé perpendiculairement à la surface du support et soigneusement nettoyé
- La cheville doit pouvoir être introduite dans le trou à l'aide de légers coups de marteau
- Le serrage de l'écrou doit être effectué exclusivement à l'aide d'une clé dynamométrique
- Après expansion de la cheville, la rondelle sous l'écrou doit être fermement plaquée contre l'élément à fixer
- Les paramètres indiqués dans l'agrément technique AT-15-7574/2008 ne doivent pas être dépassés
Certificats et agréments
- Agrément Technique Européen : ETA 05/0242
- Certificat : CE
- Agrément technique national : AT-15-7574/2008
Données techniques
| Type de filetage | M6 |
| Longueur [mm] | 70 |
