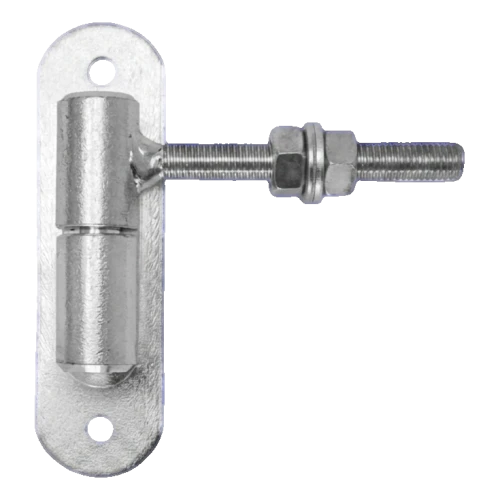

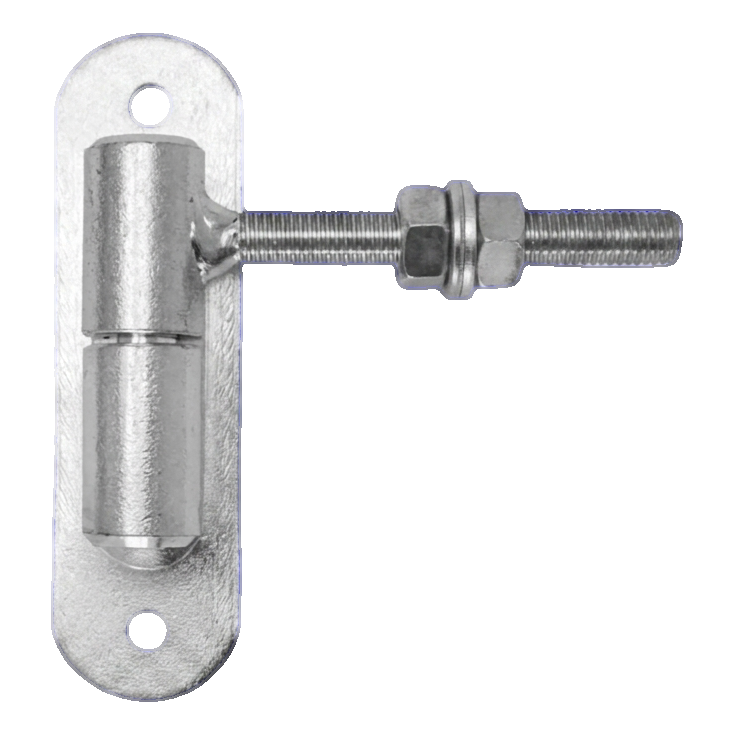

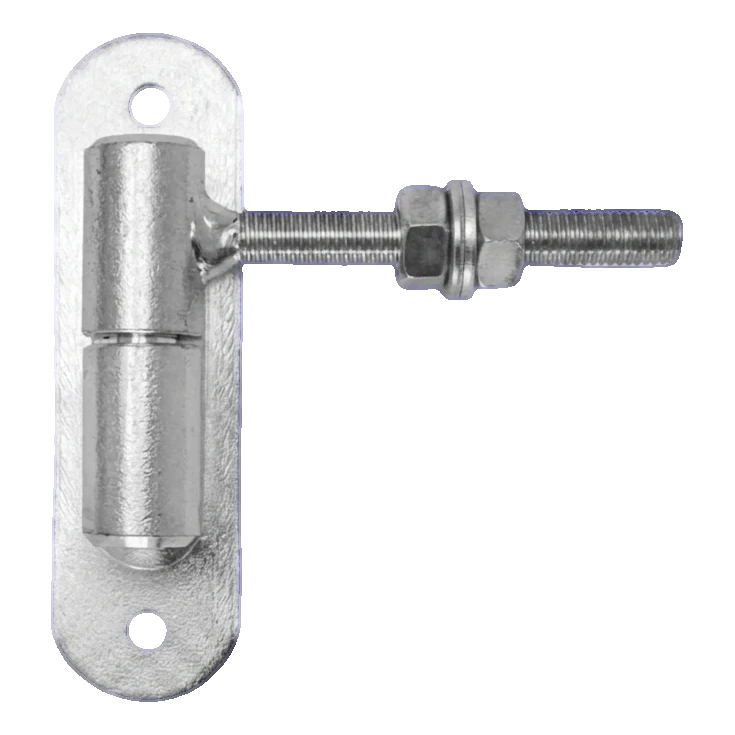

Charnière réglable roulée PSG pour portillon fi24 M12 avec plaque 150×40 mm
product unavailable
ajouter à la liste de souhaits
Description
Charnière réglable roulée PSG pour portillon fi24 M12 avec plaque 150×40 mm
Charnière réglable roulée en acier avec rotule et plaque de montage – solution fiable pour suspendre les portillons de clôture. Le filetage M12 avec écrou de réglage permet un réglage précis de l'aplomb du portillon à tout moment – aussi bien juste après le montage que pendant l'utilisation, lorsque la construction s'affaisse ou que les conditions thermiques changent.
La surface galvanisée assure une protection anticorrosion de plusieurs années, ce qui permet à la charnière de fonctionner parfaitement dans des conditions extérieures. La douille roulée d'un diamètre de fi 24 mm garantit un fonctionnement fluide et une haute résistance aux charges mécaniques. Deux trous de montage dans la plaque permettent un vissage rapide et sûr sur le poteau de clôture.
Avantages pour l'installateur
- Réglage à tout moment – l'écrou sur le filetage M12 permet de serrer ou desserrer la charnière sans démonter le portillon
- Galvanisation – protection anticorrosion durable pour applications extérieures
- Montage rapide – plaque avec deux trous fi 10,5 mm permet le vissage direct sur le poteau
- Haute qualité de fabrication – douille roulée en acier résistante aux dommages mécaniques et aux charges importantes

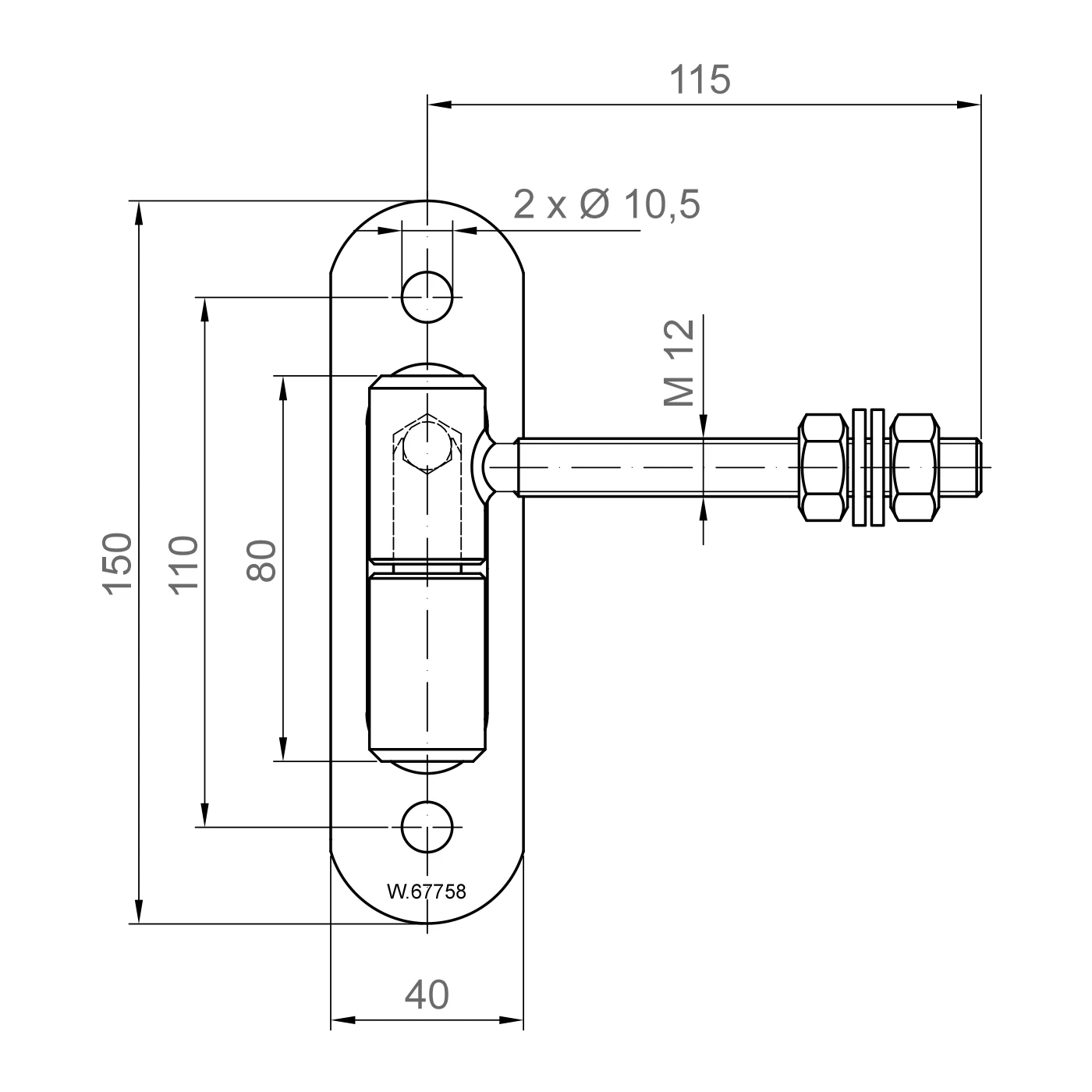

Dimensions et paramètres techniques
- Matériau : acier galvanisé
- Diamètre de la douille : fi 24 mm
- Filetage de l'axe : M12
- Dimensions de la plaque (H × larg.) : 150 × 40 mm
- Épaisseur de la tôle de la plaque : 4 mm
- Hauteur de travail de la douille : 80 mm
- Entraxe des trous de montage : 110 mm
- Diamètre des trous de montage : 2 × fi 10,5 mm
- Longueur de l'axe fileté (depuis l'axe de rotation) : 115 mm

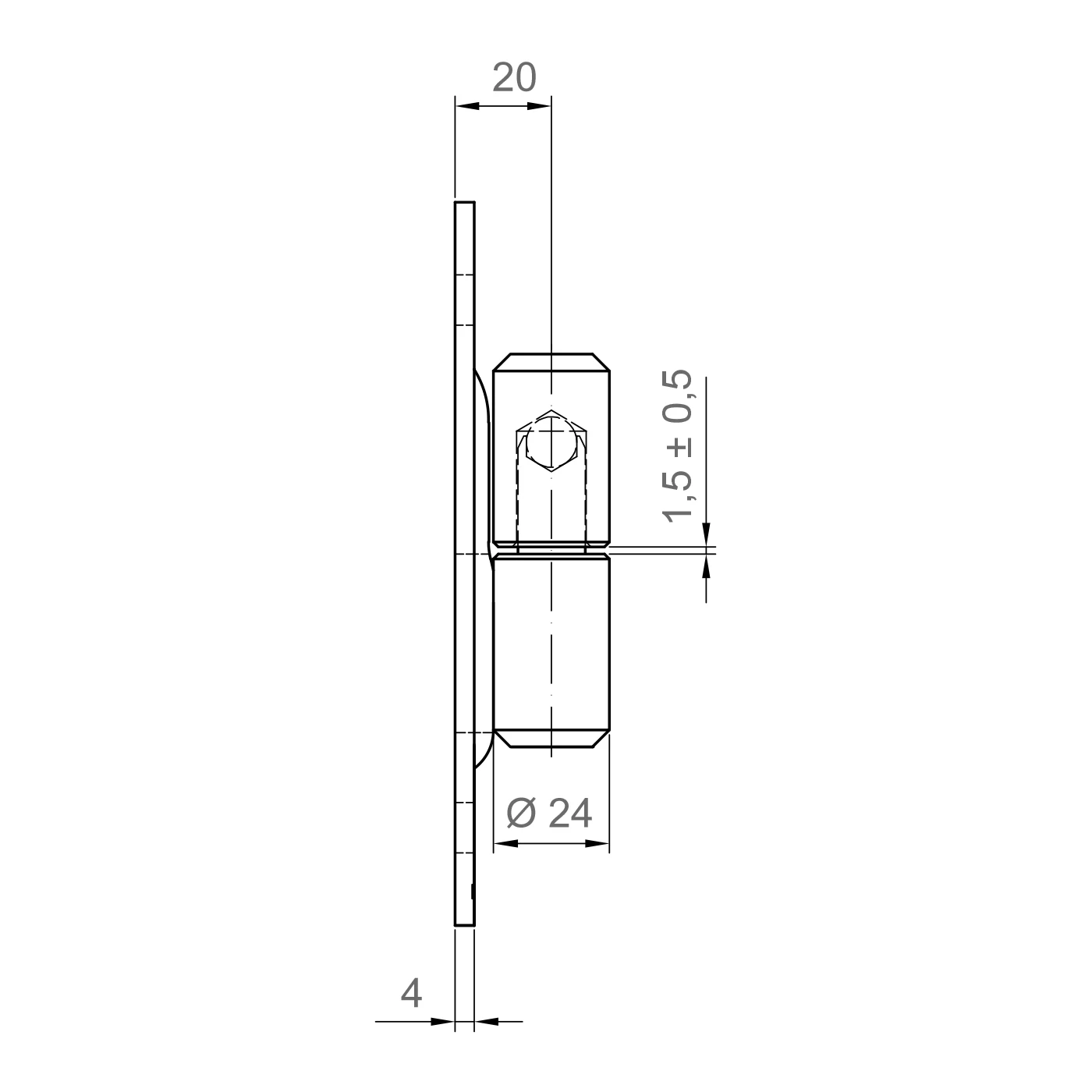

- Distance de l'axe de rotation du plan de montage : 20 mm
- Jeu de travail entre les douilles : 1,5 ± 0,5 mm
- Poids : 0,56 kg
- EAN : 5901431940918
Construction et principe de fonctionnement
La charnière se compose de deux douilles roulées en acier montées sur un axe de rotation commun, reliées à la plaque de montage. L'axe horizontal avec filetage M12 se termine par une rotule sur laquelle est fixée la partie correspondante du portillon. L'écrou de réglage sur l'axe permet un réglage continu de la hauteur de suspension du portillon – il suffit de desserrer l'écrou, régler la position appropriée et serrer à nouveau. Cette construction élimine la nécessité de démonter lors de la correction du réglage, ce qui est particulièrement utile après l'affaissement de la construction ou dans des conditions de grandes variations de température, lorsque le métal change ses dimensions.
Données techniques
| Diamètre | 24 |
| Sposób montażu | Avec platine |
| Matériau | Acier |
| Type de filetage | M12 |
