Charnière réglable de portail PSG M20 avec platine 100×100 mm – acier inoxydable AISI 304
product unavailable
ajouter à la liste de souhaits
Description

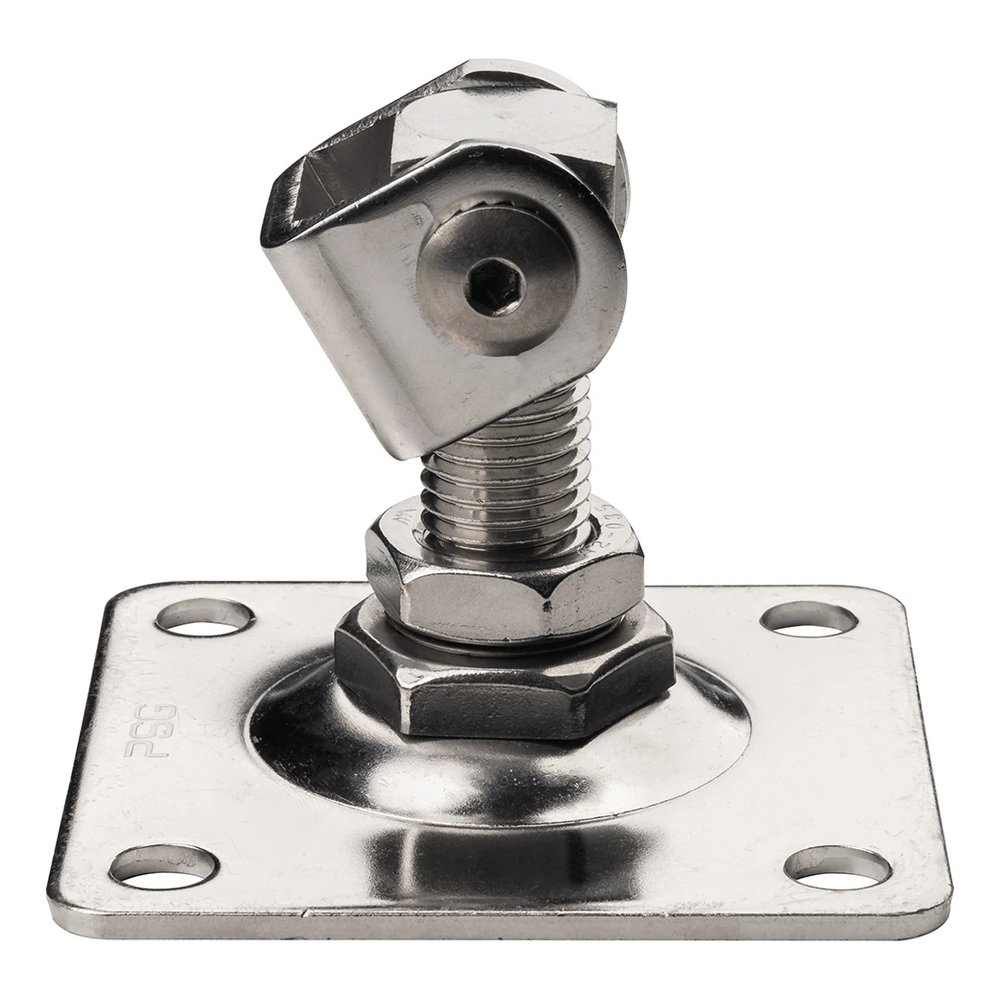

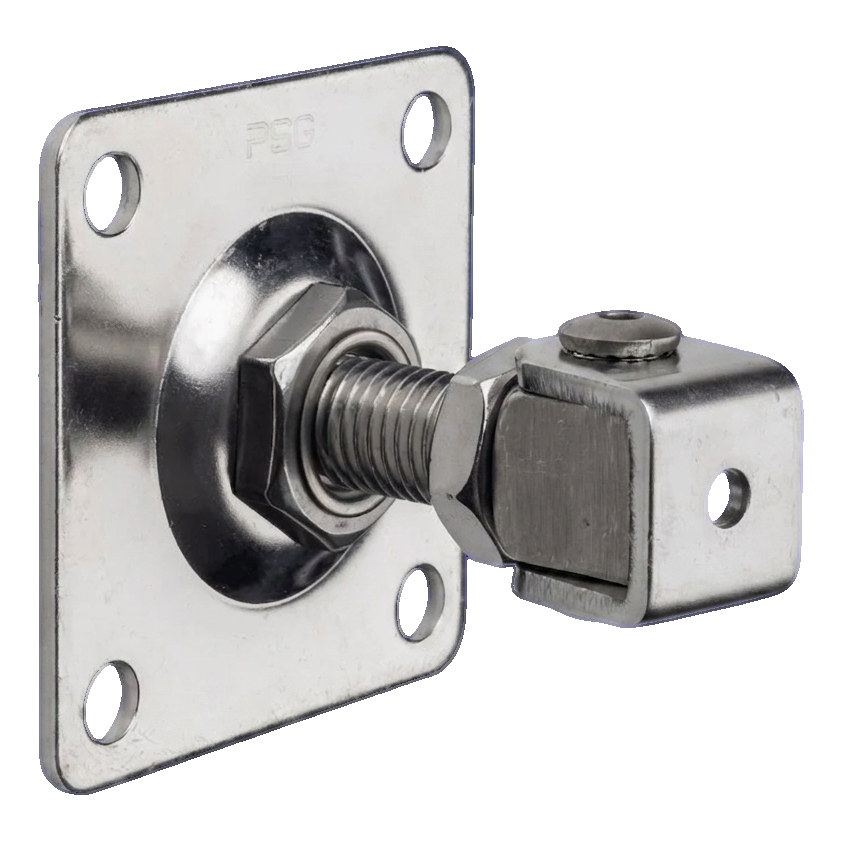

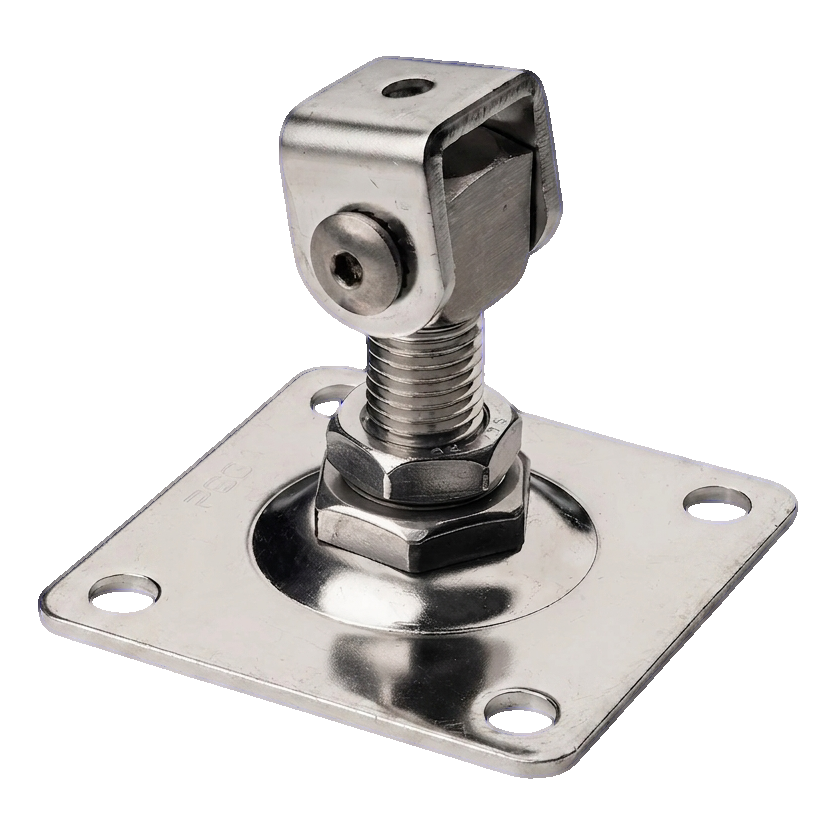

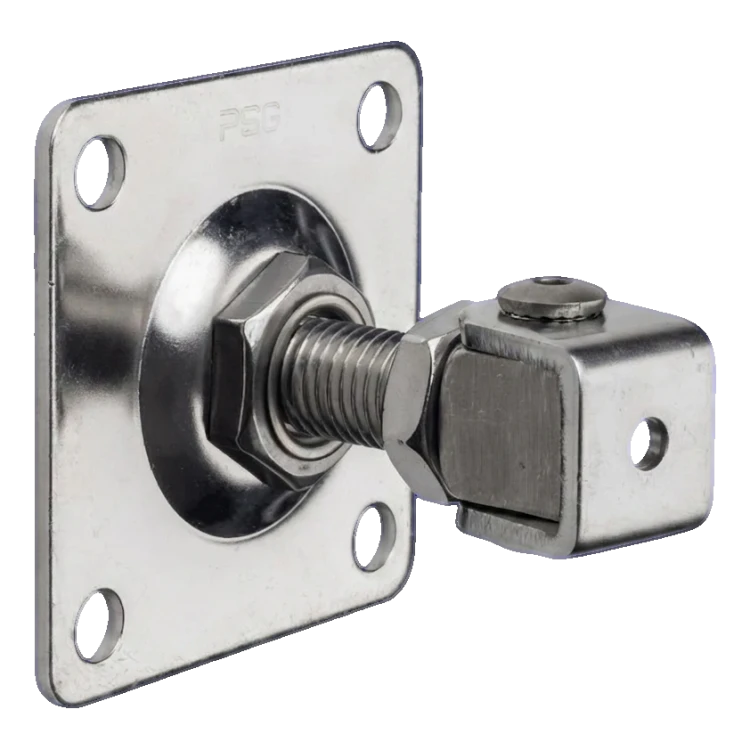

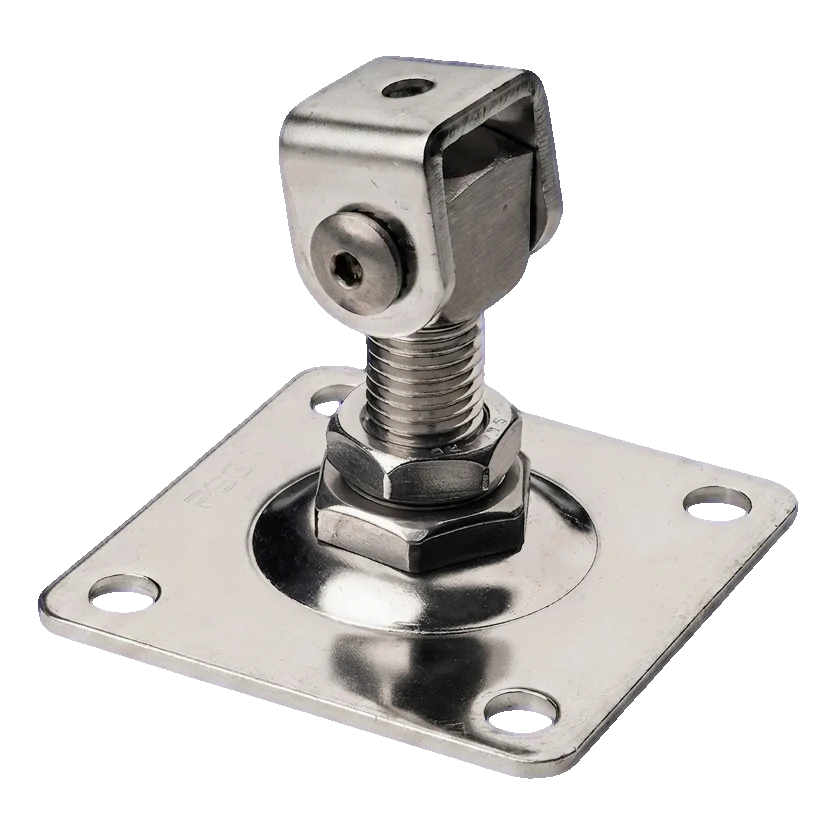

Charnière réglable de portail PSG M20 avec platine 100×100 mm – acier inoxydable AISI 304
La charnière réglable PSG M20 avec platine est un élément de montage robuste destiné aux portails battants — tant domestiques qu'industriels. Entièrement réalisée en acier inoxydable AISI 304, elle garantit une haute résistance à la corrosion, ce qui la rend parfaite pour les installations extérieures exposées aux conditions atmosphériques variables. Sa construction universelle et la possibilité de réglage continu permettent un positionnement précis du vantail du portail, ce qui réduit considérablement le temps de montage et élimine le besoin de corrections coûteuses.
La surface brute permet un traitement ultérieur — peinture en poudre ou laquage — ce qui permet d'adapter l'apparence de la charnière à la coloristique du portail et de la clôture.
Réglage et montage
L'un des principaux avantages de cette charnière est le réglage continu dans une plage de 46 à 68 mm (distance de l'axe de l'axe au plan de montage). Cela permet un ajustement précis de la position du vantail du portail après montage de la platine, ce qui est particulièrement important en cas de poteaux inégaux ou de compensation des tolérances d'exécution. Le filetage M20 assure une fixation solide et sûre, et quatre trous de montage de diamètre ø11,5 mm à entraxe 75 mm permettent une fixation stable de la platine au poteau ou au mur.

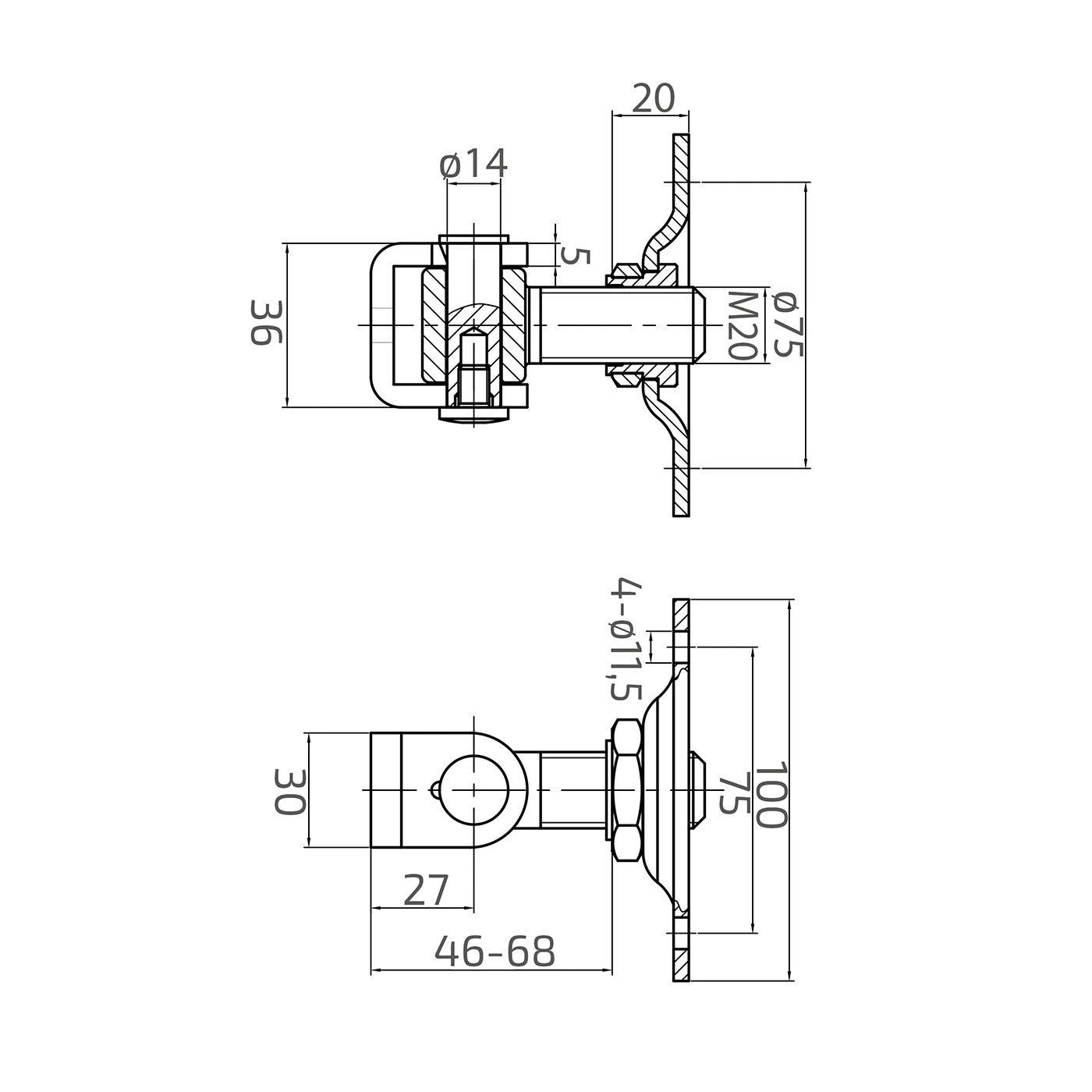

Dimensions et spécification technique
- Marque : PSG
- Matériau : acier inoxydable AISI 304
- Surface : brute
- Filetage : M20
- Dimensions de la platine : 100 × 100 × 4 mm
- Diamètre d'emboutissage de la platine : ø75 mm
- Trous de montage : 4 × ø11,5 mm, entraxe 75 mm
- Hauteur du support (cornière) : 36 mm
- Largeur du support : 30 mm
- Profondeur du support : 27 mm
- Diamètre de l'axe : ø14 mm
- Épaisseur de tôle du support : 5 mm
- Plage de réglage (axe de l'axe – plan de la platine) : 46–68 mm
- Poids : 0,742 kg
- EAN : 5903313205795
Application
La charnière est destinée au montage de portails battants dans la construction résidentielle et industrielle. Sa construction universelle permet l'utilisation tant dans les portillons légers que dans les portails d'entrée plus lourds. L'acier inoxydable AISI 304 fait que le produit ne nécessite pas de protection anticorrosion supplémentaire, ce qui réduit les coûts d'entretien et prolonge la durée de vie de l'installation.
Données techniques
| Sposób montażu | Avec platine |
| Matériau | AISI 304 |
| Type de filetage | M20 |
