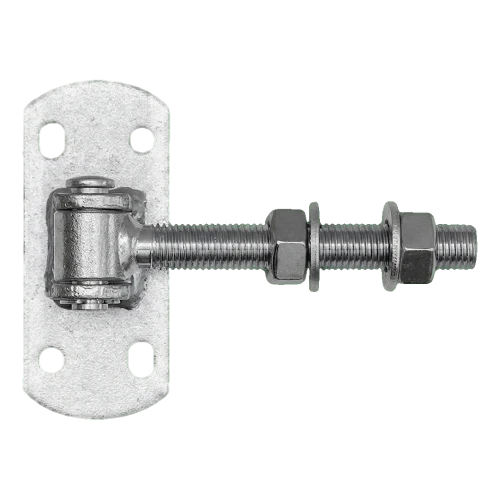

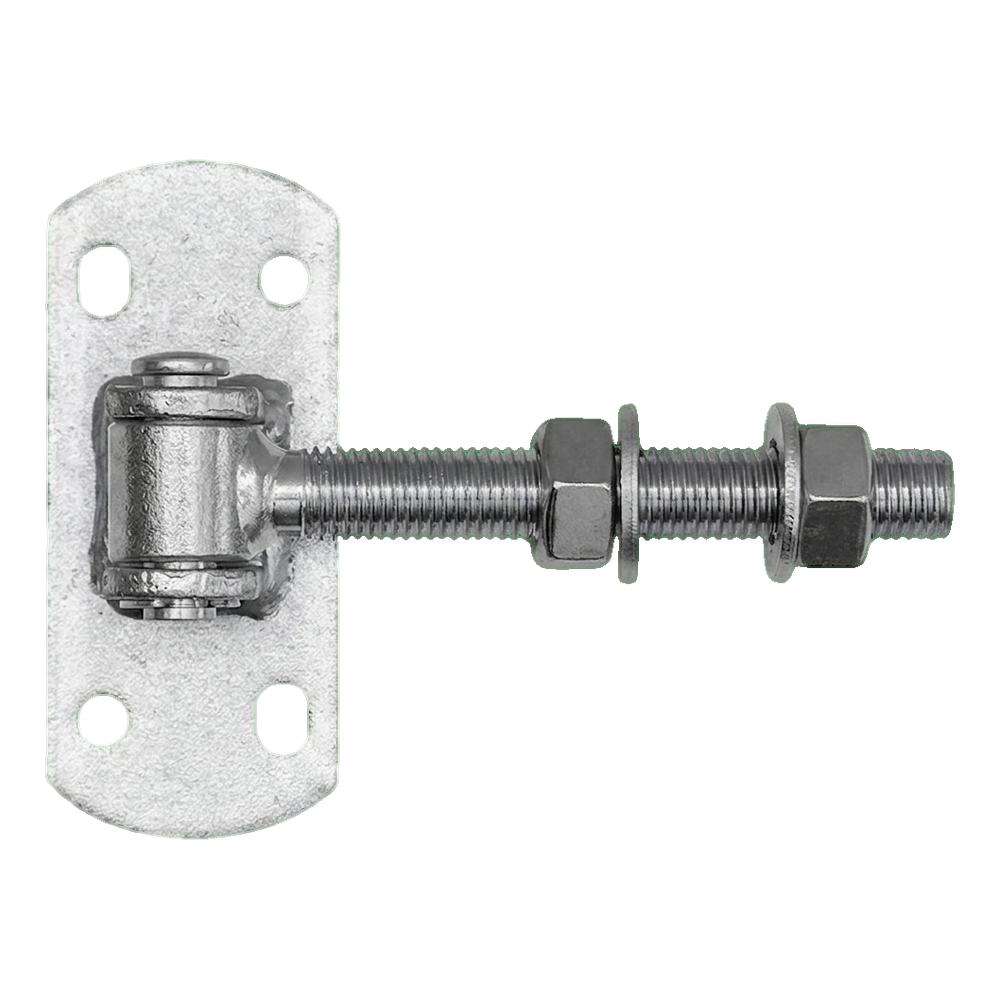

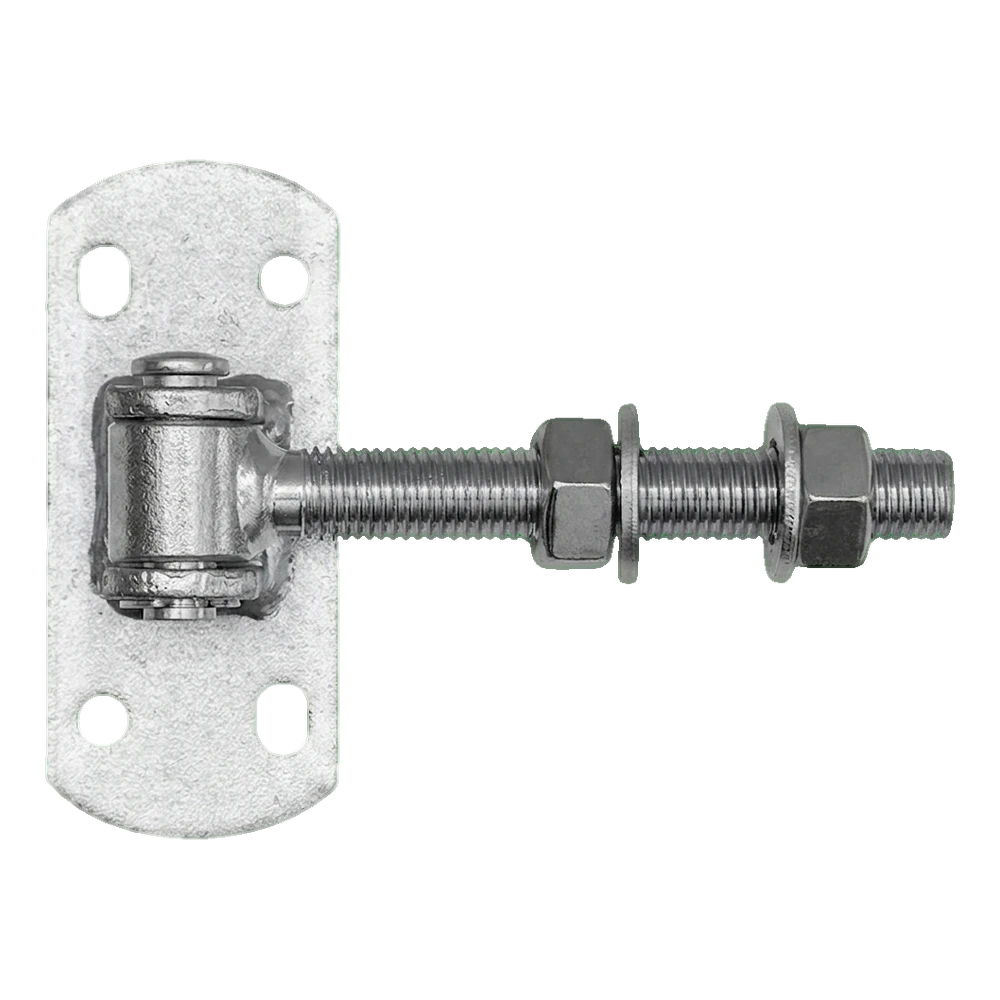

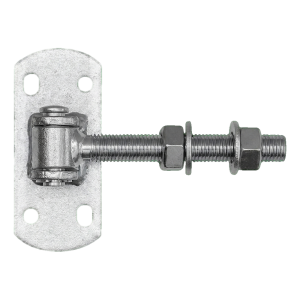

Charnière réglable de portail M16 avec plaque 115×50 mm – galvanisée
Leave feedback on the product
Charnière réglable de portail M16 avec plaque galvanisée, acier. Plaque 115×50×5 mm, filetage M16, tige filetée 130 mm. Entraxe des trous 75,5×30 mm, axe ø12 mm. Charge admissible par paire 65 kg sur battant de 2 m. Poids 0,58 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-415
Caractéristiques du produit
[PIM] zawiasy #113
- Matériau Acier
- Type de filetage M16
- Mode de fixation Avec platine
Description
Charnière réglable de portail M16 avec plaque 115×50 mm – galvanisée
La charnière réglable M16 avec plaque 115×50 mm est un élément de quincaillerie robuste destiné au montage de portails à battants et portillons. Grâce au filetage M16 avec écrou de réglage, elle permet un positionnement précis du battant tant lors du montage qu'en cours d'exploitation ultérieure — par exemple après affaissement de la structure ou sous l'influence de températures extrêmes.
La plaque équipée de quatre trous de montage (dont des trous oblongs) permet une fixation sûre au poteau de portail avec possibilité de correction fine de position. L'ensemble est réalisé en acier galvanisé, ce qui garantit une haute résistance à la corrosion et un fonctionnement sans défaut pendant de nombreuses années en conditions extérieures.
La charge admissible d'une paire de charnières sur un battant de 2 m de longueur est de 65 kg.
Avantages pour l'installateur
- Réglage après montage — l'écrou sur le filetage M16 permet de serrer ou desserrer la charnière à tout moment sans démontage du battant
- Galvanisation — protection anticorrosion efficace pour de nombreuses années d'utilisation en extérieur
- Montage rapide — plaque avec quatre trous permettant une fixation simple et sûre au poteau
- Construction résistante — acier à haute résistance aux charges mécaniques

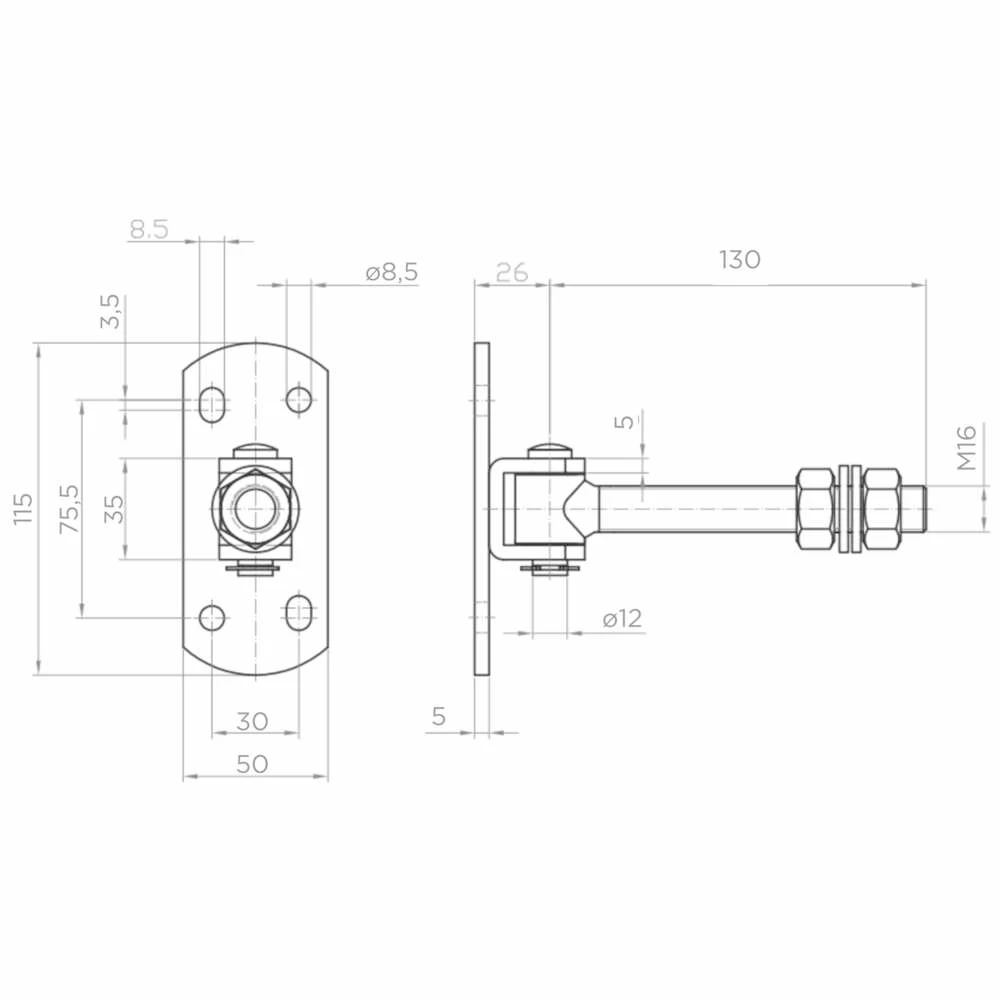

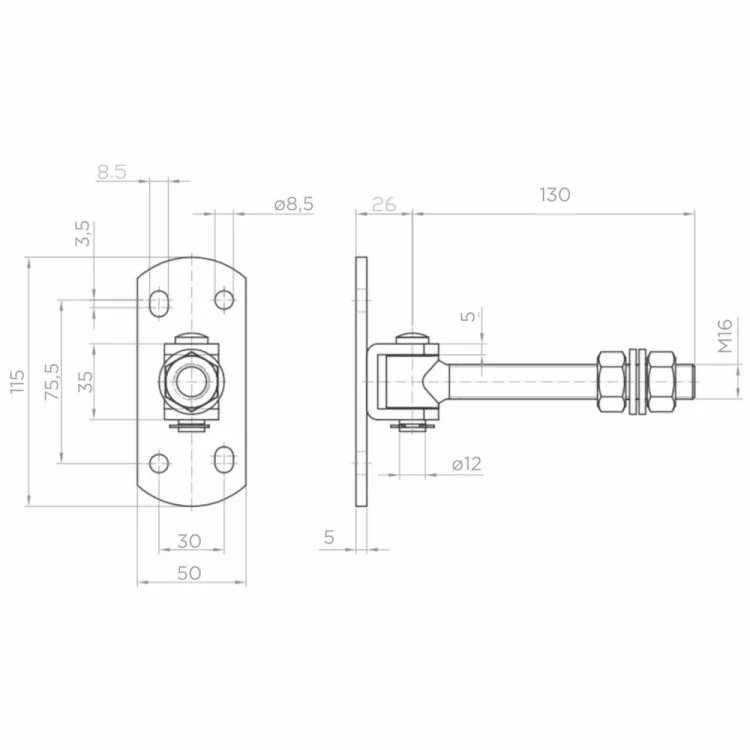

Dimensions et paramètres techniques
- Matériau : acier
- Protection anticorrosion : galvanisation
- Filetage : M16
- Longueur de la tige filetée : 130 mm
- Dimensions de la plaque (haut. × larg.) : 115 × 50 mm
- Épaisseur de la plaque : 5 mm
- Entraxe des trous de montage (vertical) : 75,5 mm
- Entraxe des trous de montage (horizontal) : 30 mm
- Diamètre des trous de montage : ø8,5 mm
- Diamètre de l'axe : ø12 mm
- Distance de la base de la plaque à l'axe de l'axe : 26 mm
- Épaisseur de la tôle de l'oreille de charnière : 5 mm
- Longueur totale : 170 mm
- Poids : 0,58 kg
- Charge admissible d'une paire de charnières (battant 2 m) : 65 kg
- EAN : 99915745
