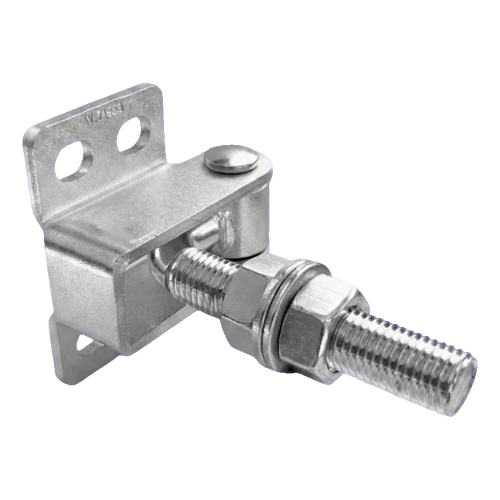

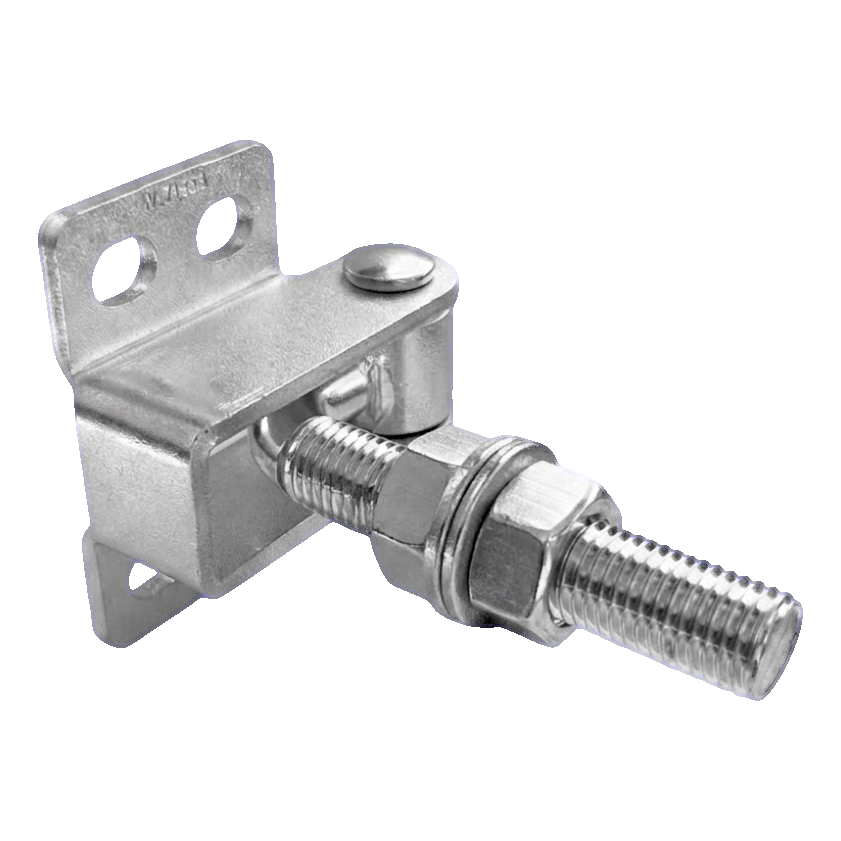

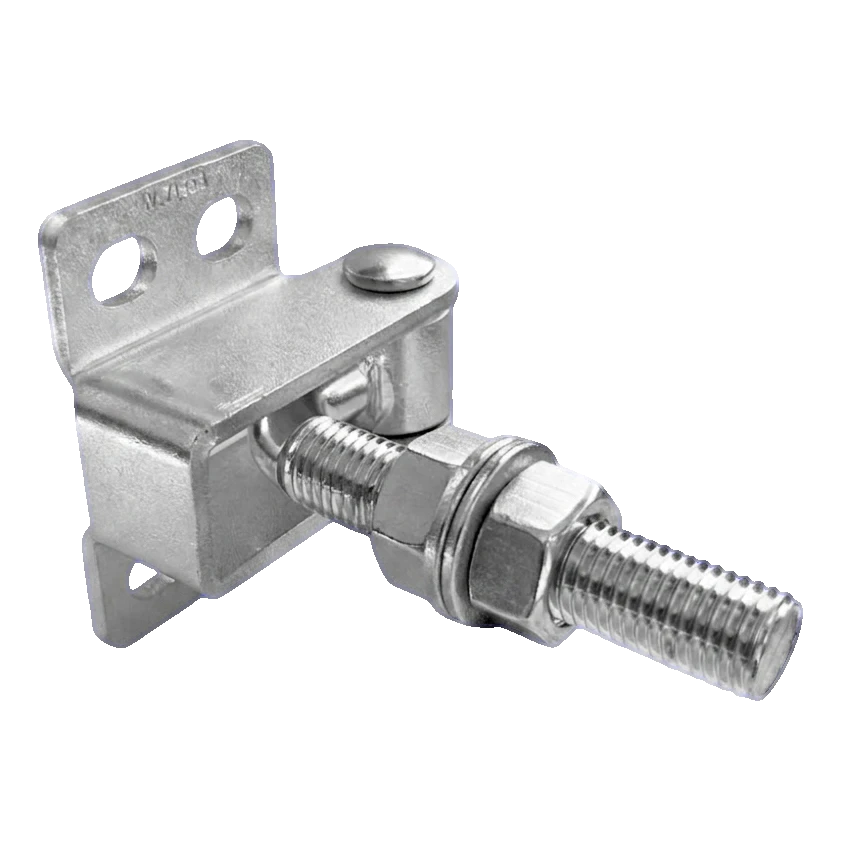

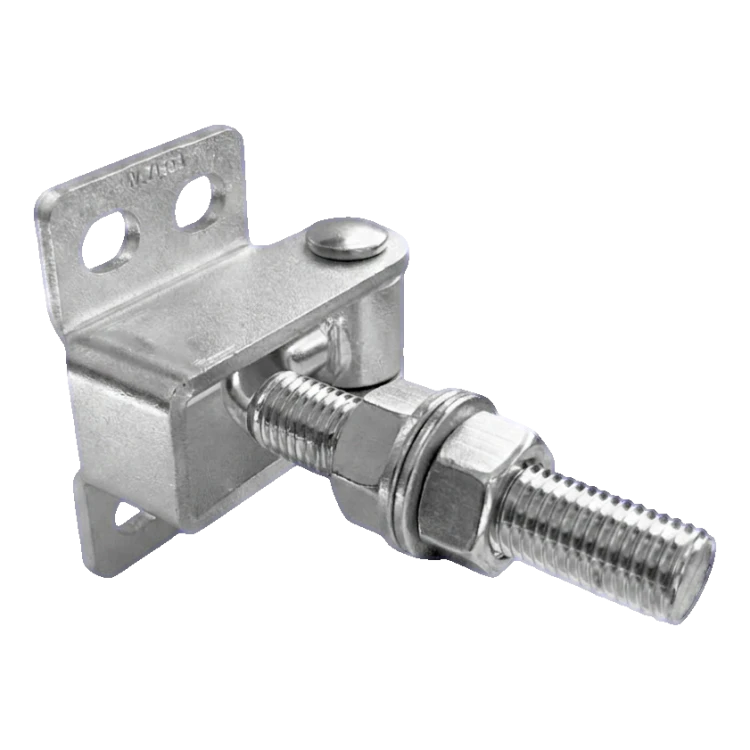

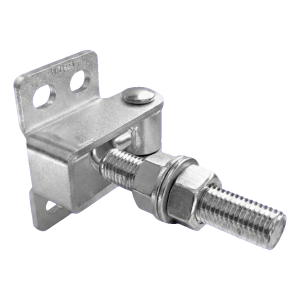

Charnière réglable coudée M16 pour portails et portillons – 180° / 125 mm, galvanisée
La charnière réglable coudée M16 est une charnière massive, entièrement réglable, conçue pour le montage de portails, portillons et portes de clôture. Grâce à sa construction de bras coudé, elle permet l'ouverture du vantail sur 180° complets, assurant un passage libre même dans les passages étroits. La possibilité de régler la distance entre le poteau et le vantail permet d'ajuster précisément la position du portail après montage — sans interruption du travail ni perçage supplémentaire.
Le filetage M16 garantit une connexion solide et stable, adaptée aux vantaux de portails lourds. La plaque de montage équipée de 4 trous de fixation (haricots) permet une fixation solide au poteau de clôture, et leur forme allongée facilite la correction de position lors de l'installation.
Durabilité et protection anticorrosion
La charnière est fabriquée en acier S235JR et recouverte d'un revêtement de zinc électrolytique de couleur blanche. La galvanisation électrolytique protège efficacement contre la corrosion, l'humidité et les conditions atmosphériques variables, assurant une durabilité de plusieurs années même en cas d'exposition à la pluie et à la neige. Elle donne également à l'élément un aspect esthétique et uniforme qui s'harmonise bien avec les clôtures modernes.
Spécification technique
- Type : coudée, 180°
- Filetage : M16
- Longueur de bras : 125 mm
- Décalage d'axe de bras (coudure) : 40 mm
- Matériau : acier S235JR
- Revêtement : zinc électrolytique (blanc)
- Poids : 0,57 kg
- EAN : 5903313205597
Dimensions de la plaque de montage
- Hauteur de plaque : 82 mm
- Largeur de plaque : 50 mm
- Profondeur de plaque (profil) : 78 mm
- Entraxe des trous de montage : 57,5 × 23,5 mm
- Dimension du trou de montage (haricot) : 14 × 10,5 mm
- Diamètre de l'axe : Ø12 mm
- Épaisseur de plaque de support d'axe : 4 mm
- Distance de l'axe à la base : 32,5 mm
- Nombre de trous de fixation : 4

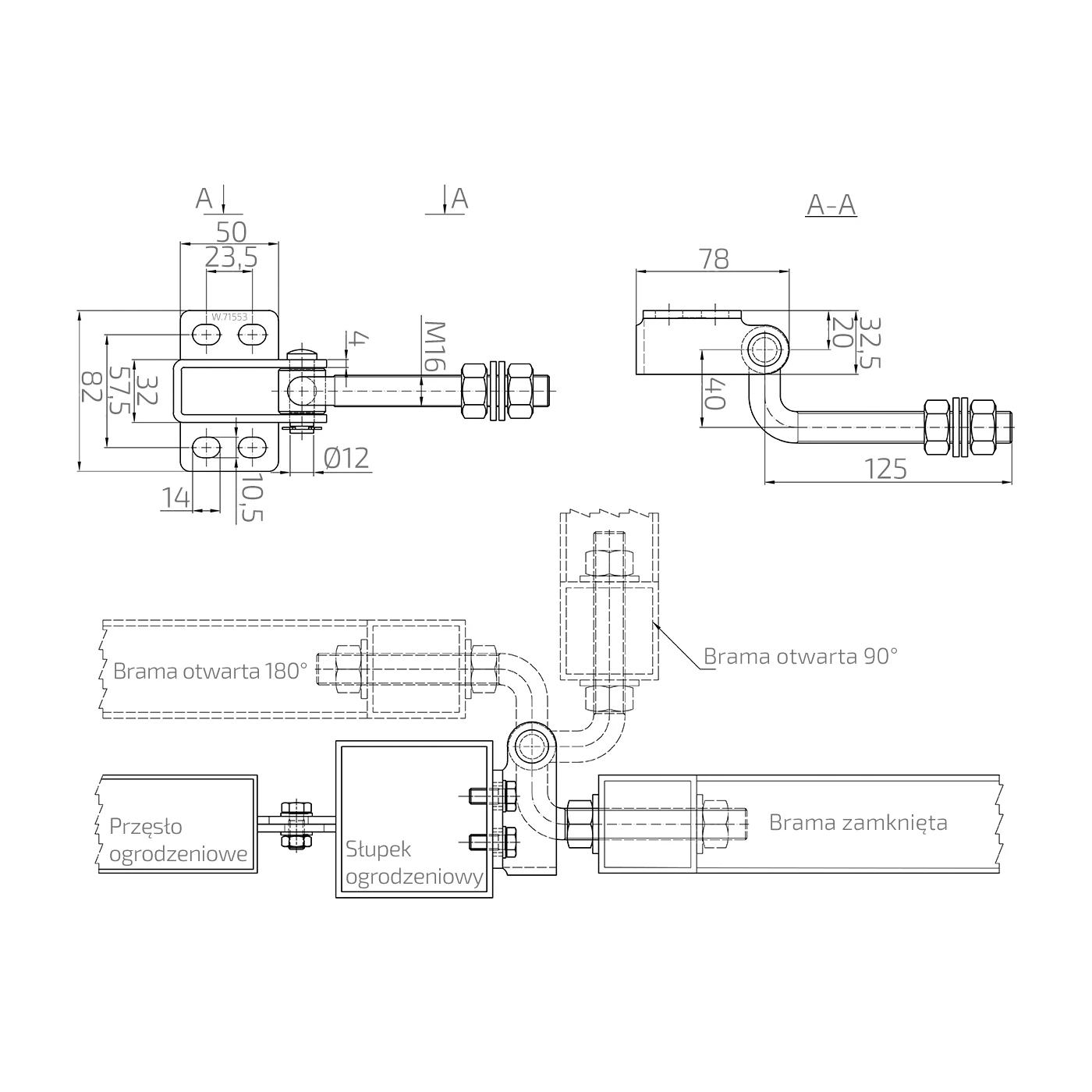

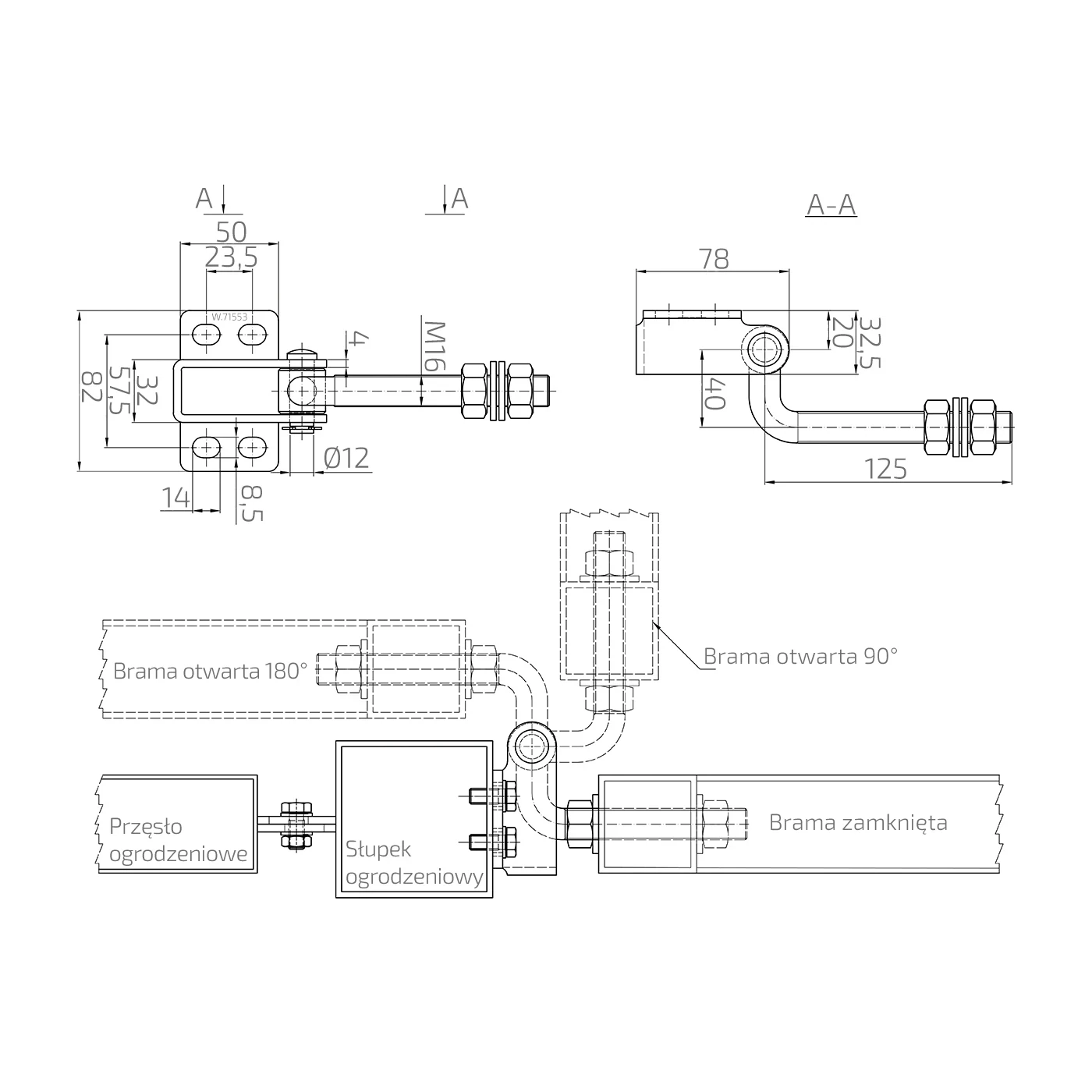

Schéma de montage
Le dessin technique présente la méthode de fixation de la charnière sur le poteau de clôture avec trois positions de fonctionnement : portail fermé, portail ouvert 90° et portail ouvert 180°. La construction coudée du bras permet au vantail de pivoter le long de la travée de clôture sans entrer en collision avec le poteau — solution idéale en cas d'espace de manœuvre limité.
Données techniques
| Matériau | Acier |
| Type de filetage | M16 |
