Charnière réglable PSG pour portails battants M20 avec écusson 100×100×4 mm
product unavailable
ajouter à la liste de souhaits
Description

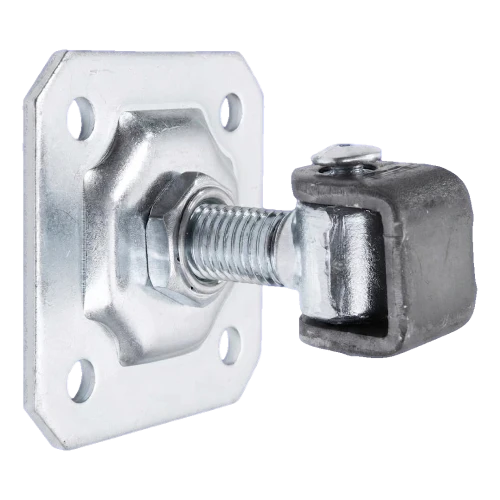

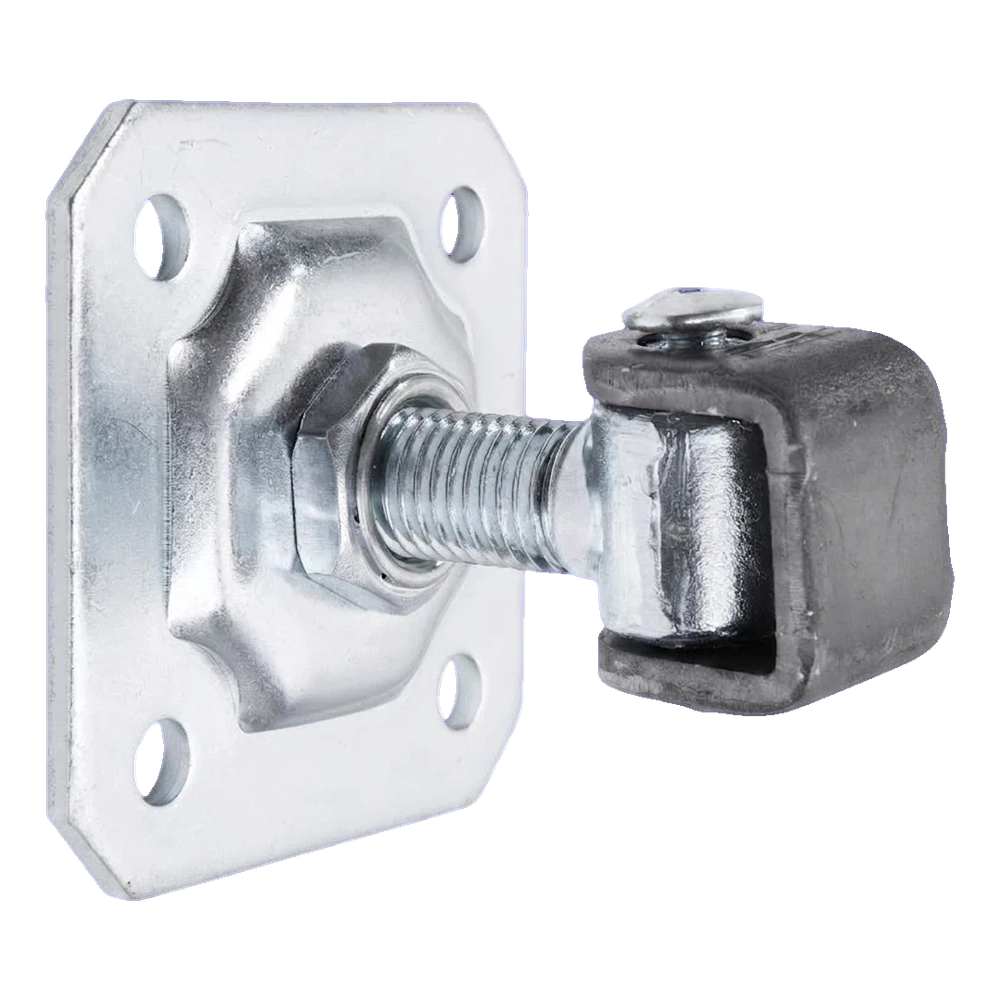

Charnière réglable PSG pour portails battants M20 avec écusson 100×100×4 mm
La charnière réglable PSG M20 est un élément de suspension robuste en acier conçu pour les portails battants. Grâce au filetage M20 avec écrou de réglage, elle permet une correction précise de la position du vantail du portail à tout moment — aussi bien directement après le montage qu'en cours d'utilisation, lorsque la construction s'affaisse ou change de géométrie sous l'effet de la température.
Le produit est protégé par galvanisation à chaud, garantissant une protection anticorrosion de plusieurs années dans des conditions extérieures. L'œillet de la charnière est exécuté en couleur noire, ce qui lui donne un aspect esthétique et s'harmonise bien avec les portails de clôture typiques.
Pourquoi choisir cette charnière ?
- Réglage après montage — l'écrou sur le filetage M20 permet de serrer ou desserrer la charnière à tout moment, compensant l'affaissement du vantail du portail ou les effets des changements de température
- Capacité de charge élevée — la charge admissible d'une paire de charnières sur un vantail de 2 m de longueur est de 105 kg
- Protection anticorrosion — la plaque de montage galvanisée assure une durabilité à l'extérieur pendant de nombreuses saisons
- Construction solide — l'épaisseur de la tôle de la plaque de montage de 4 mm garantit rigidité et résistance aux déformations mécaniques
- Haute résistance à l'usure — les éléments en acier résistent à une exploitation intensive quotidienne

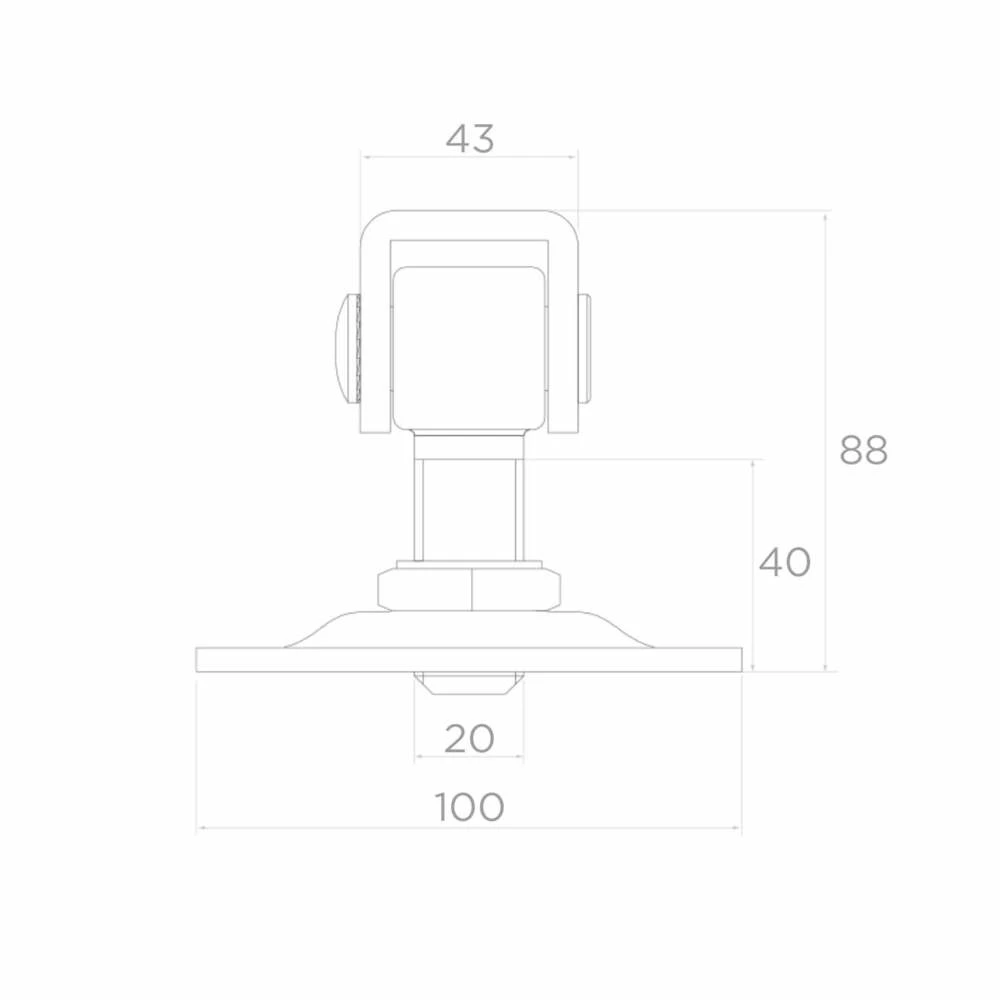

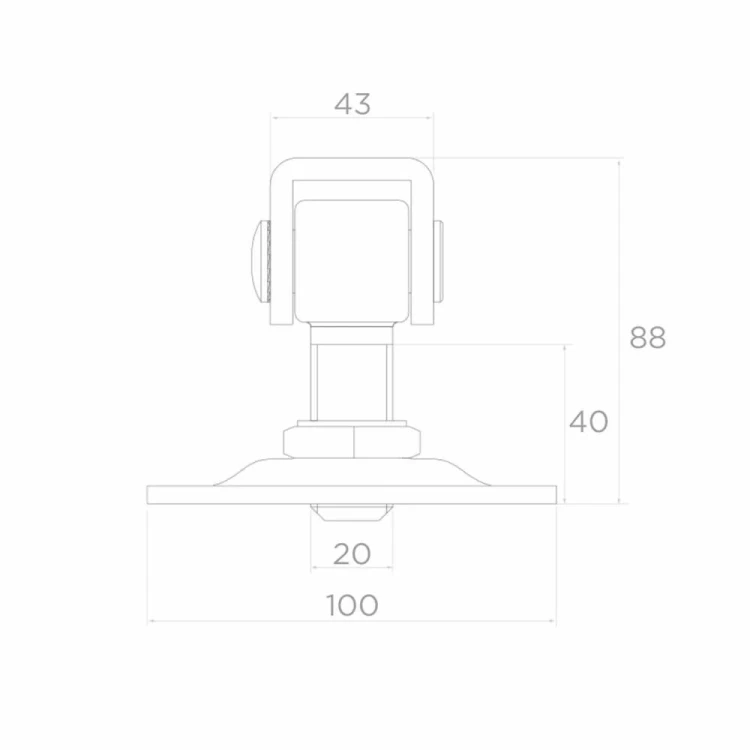

Dimensions et spécification technique
- Fabricant : PSG
- Matériau : acier
- Protection anticorrosion : zinc (œillet noir)
- Diamètre de la vis : M20

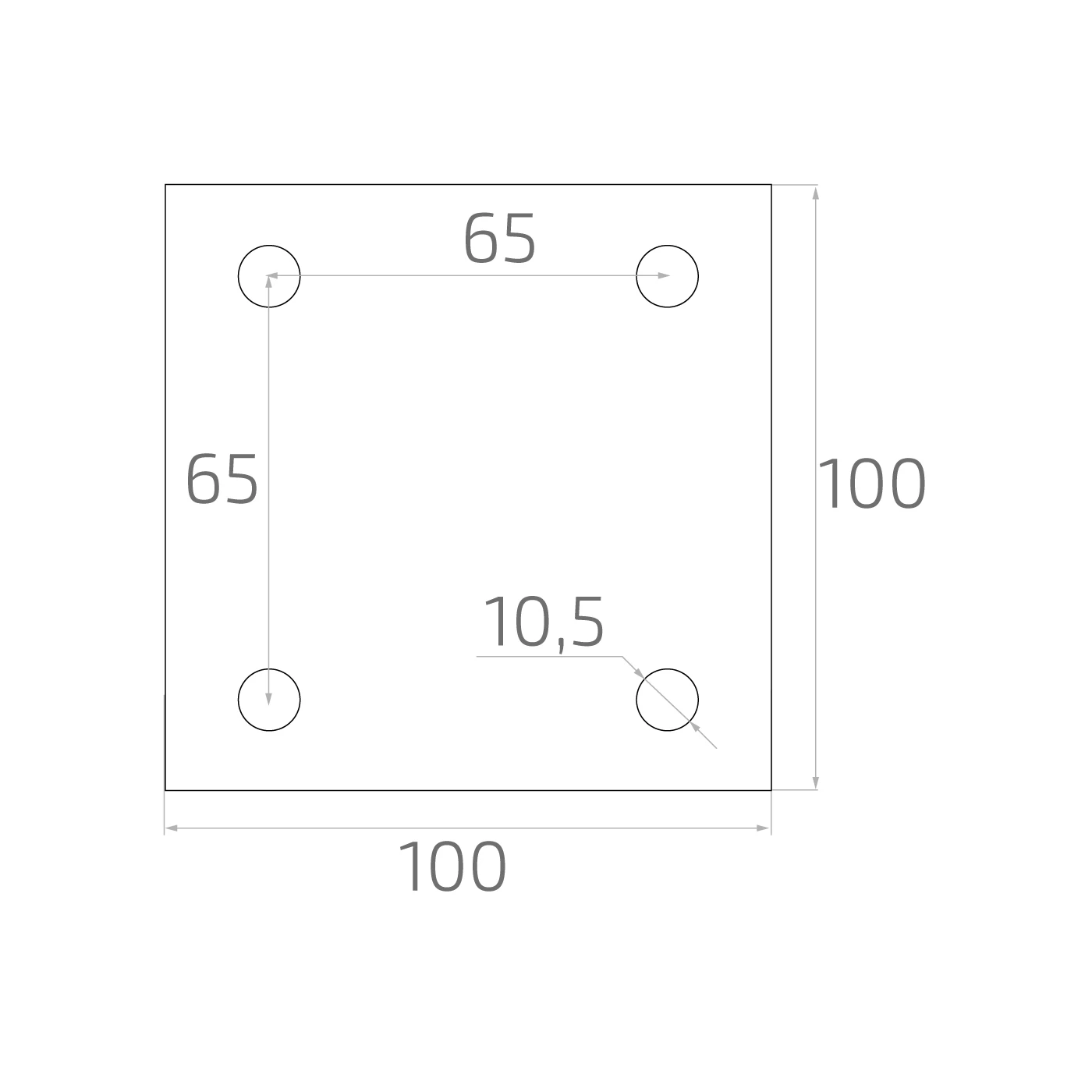

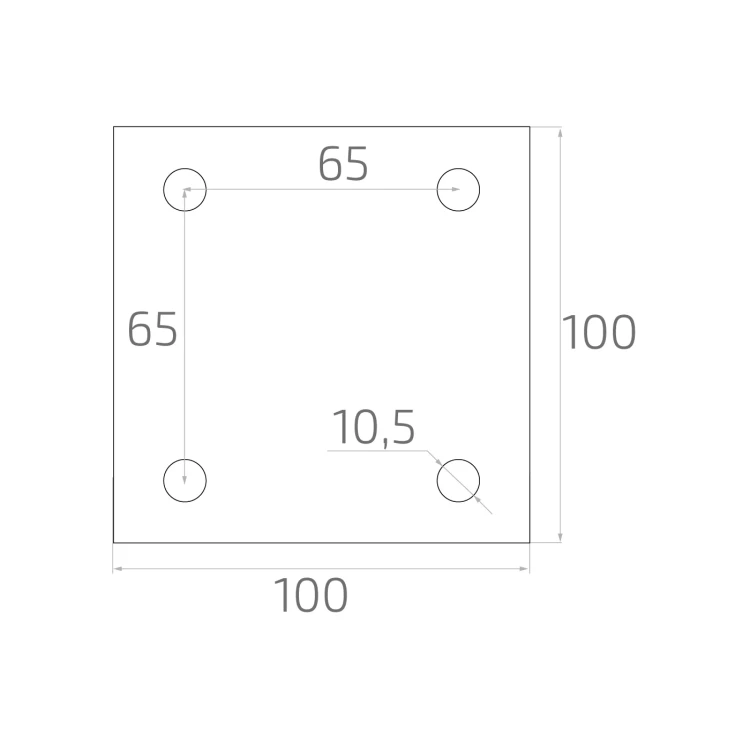

- Plaque de montage (écusson) : 100 × 100 × 4 mm
- Entraxe des trous de montage : 65 × 65 mm
- Diamètre des trous de montage : 10,5 mm
- Largeur de l'œillet de la charnière : 43 mm
- Saillie de la charnière depuis le plan de montage : 40 mm (jusqu'à l'axe du pivot) / 88 mm (totale)
- Longueur totale (L) : 88 mm
- Charge admissible d'une paire de charnières (vantail 2 m) : 105 kg
- Poids : 0,76 kg
- EAN : 5901289675741
Application et montage
La charnière est destinée au montage sur les piliers de portails battants — en acier, maçonnés ou en béton. Quatre trous de montage dans la plaque (Ø 10,5 mm) permettent une fixation sûre au support à l'aide de vis ou d'ancrages appropriés. Après avoir fixé la plaque sur le pilier et l'œillet sur le vantail du portail, il suffit de serrer l'écrou de réglage sur le filetage M20 pour régler la position désirée du vantail. Le réglage peut être répété plusieurs fois — ceci est particulièrement utile en hiver, lorsque le métal se contracte sous l'effet des basses températures, et en été, lorsqu'il se dilate thermiquement.
Données techniques
| Type de filetage | M20 |
| Sposób montażu | Avec platine |
| Matériau | Acier |
