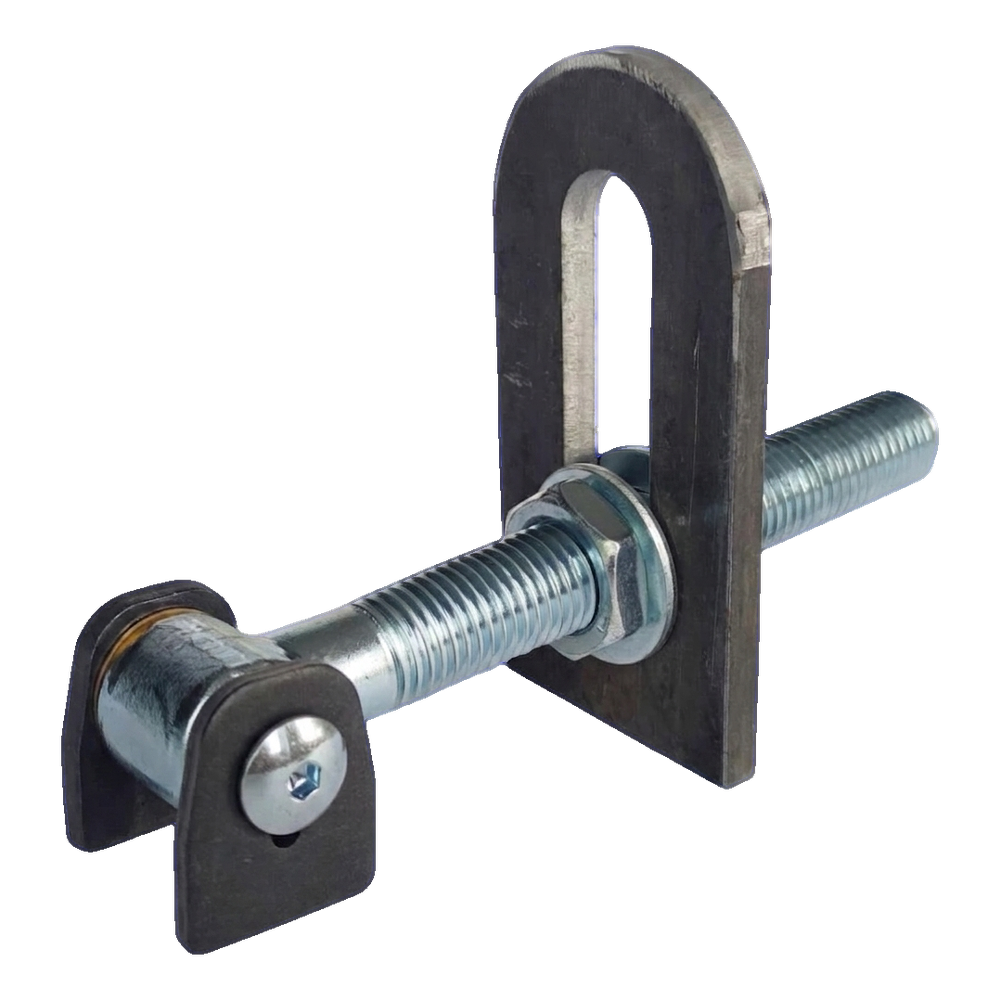

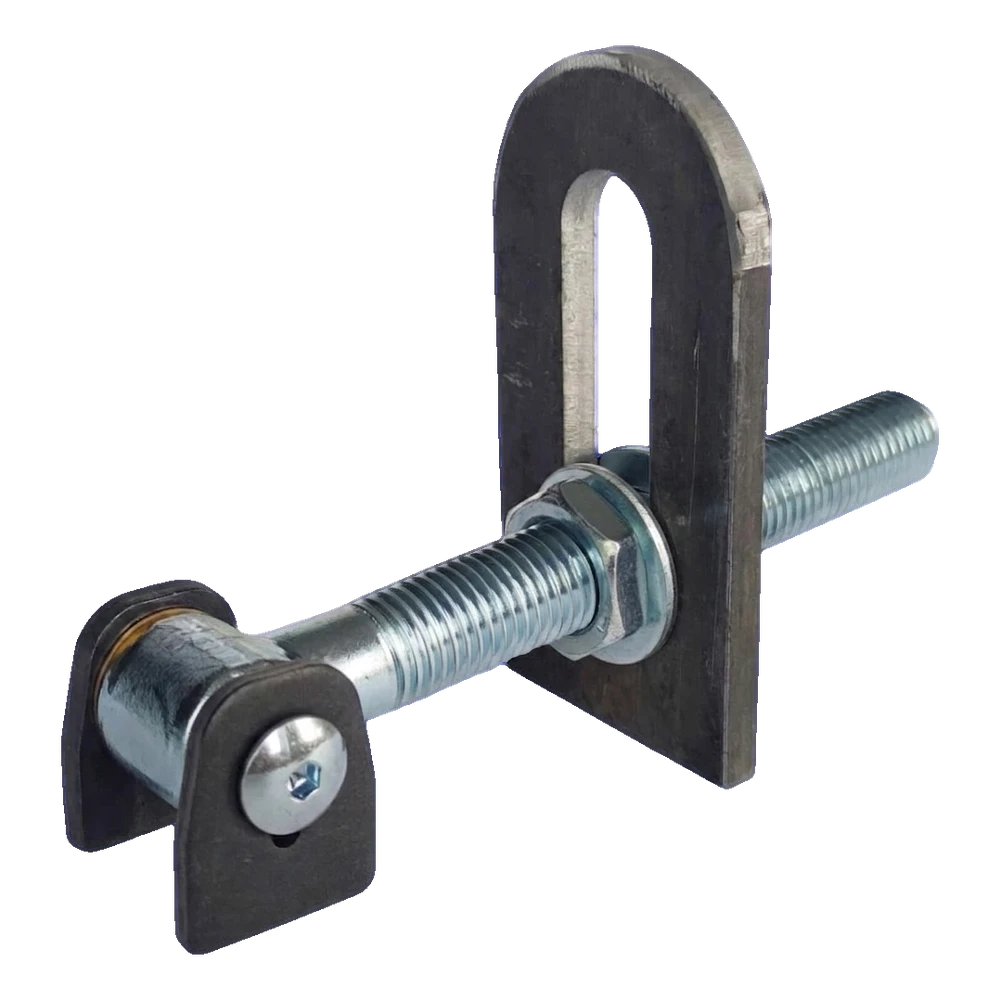

Charnière de portail réglable PSG M20 avec entretoises en laiton – angle d'ouverture 180°
Leave feedback on the product
Charnière de portail réglable PSG M20 avec entretoises en laiton. Angle d'ouverture 180°, charge d'une paire jusqu'à 450 kg. Axe en acier galvanisé, oreille en acier noir. Dimensions 175x120x60 mm, filetage M20. Pour portails en acier et en bois.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-382
Caractéristiques du produit
[PIM] zawiasy #113
- Matériau Acier
- Type de filetage M20
- Mode de fixation À sceller
Description
Charnière de portail réglable PSG M20 avec entretoises en laiton – angle d'ouverture 180°
Charnière réglable M20 avec entretoises en laiton de marque PSG est un élément de suspension robuste pour portail ou portillon, conçu pour un fonctionnement fiable et sans panne pendant de nombreuses années. Grâce à l'angle d'ouverture de 180°, le vantail du portail peut être complètement ouvert en position parallèle au montant — sans risque de blocage de la charnière. Les entretoises en laiton entre l'oreille et l'axe garantissent un fonctionnement fluide et prolongent considérablement la durée de vie de la liaison, éliminant le frottement métal-métal.
Une paire de charnières supporte une charge jusqu'à 450 kg, ce qui permet le montage de lourds portails en acier, forgés et en bois. L'axe fileté M20 est galvanisé, ce qui garantit la résistance à la corrosion et aux conditions atmosphériques défavorables. L'oreille et le connecteur sont fabriqués en acier noir — ces éléments peuvent être peints ou laqués en supplément, en les adaptant à l'esthétique de la clôture.

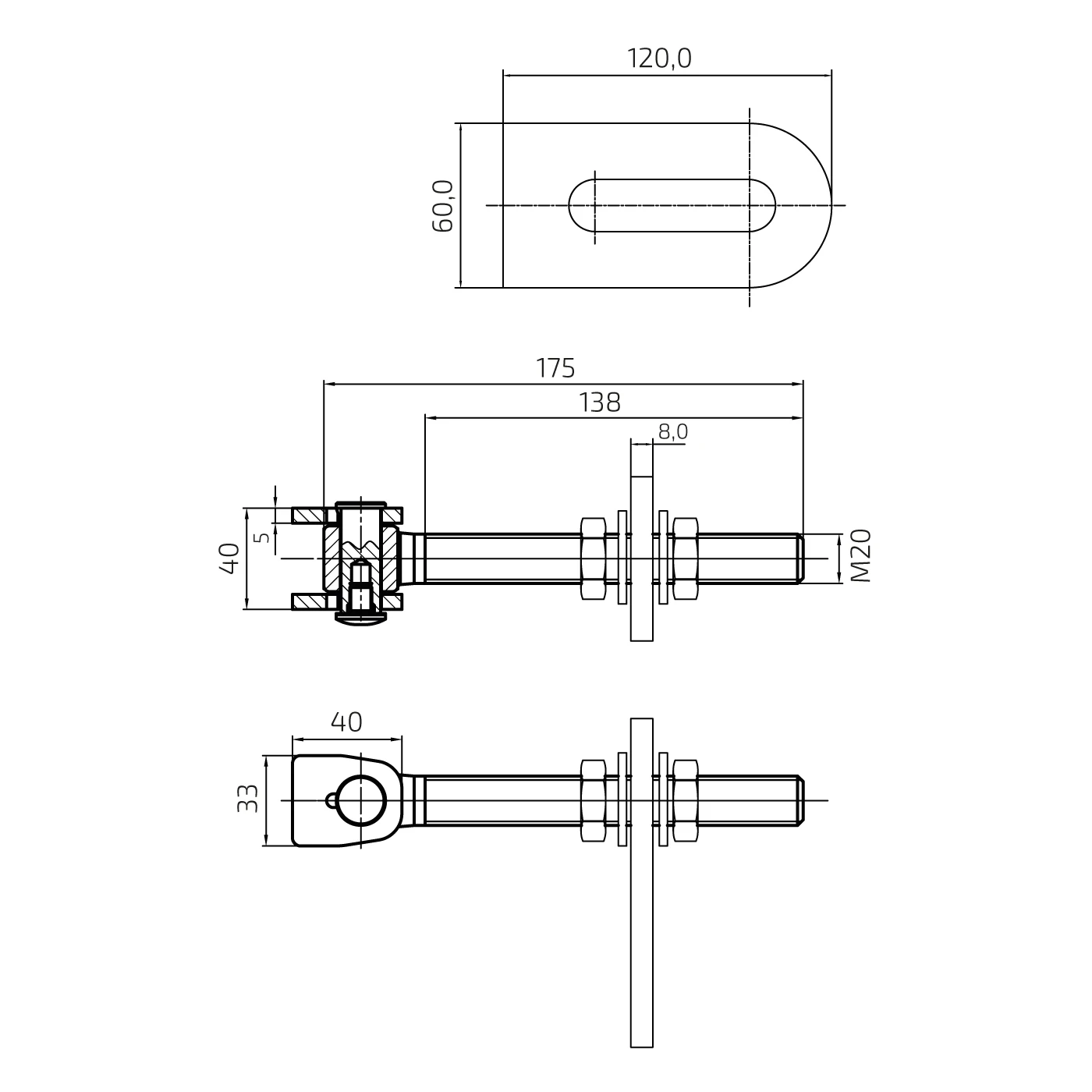

Dimensions et construction
- Filetage de l'axe : M20
- Angle d'ouverture : 180°
- Longueur totale de la charnière : 175 mm
- Longueur utile de l'axe (depuis l'axe du pivot) : 138 mm
- Tôle de montage (oreille) : 120 × 60 mm
- Épaisseur de la tôle de montage : 8 mm
- Hauteur de l'oreille de la charnière : 40 mm
- Largeur de l'oreille de la charnière : 33 mm
- Épaisseur du bras de l'oreille : 5 mm
- Charge maximale d'une paire de charnières : 450 kg
- Poids d'une charnière individuelle : 0,942 kg
Matériaux et protection anticorrosion
- Axe : acier galvanisé – résistance à la corrosion
- Oreille et connecteur : acier noir
- Entretoises : laiton – minimisation du frottement, fonctionnement fluide de la charnière
Application et montage
La charnière est destinée aux portails et portillons de grande masse — particulièrement en acier, forgés et en bois. L'oreille réglable avec trou oblong (haricot) dans la tôle de montage permet un réglage précis de la position du vantail après pose de la charnière, ce qui facilite considérablement l'alignement du portail par rapport au montant. L'élément est monté sur filetage M20 avec écrou et rondelle (inclus avec l'axe).
EAN : 5903313203692
