Charnière de portail réglable PSG M16 avec plaque 75×75×4 mm en acier
product unavailable
ajouter à la liste de souhaits
Description

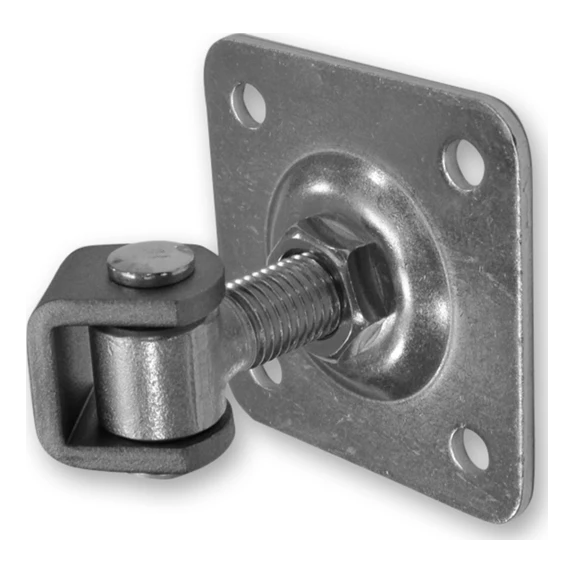

Charnière de portail réglable PSG M16 avec plaque 75×75×4 mm en acier
Charnière réglable en acier avec filetage M16 destinée au montage de portillons et portails battants. La construction avec écrou de réglage permet une correction précise du positionnement du battant sans démontage — aussi bien directement après l'installation qu'en cours d'exploitation, par exemple en cas d'affaissement de la construction ou de déformations thermiques dans des conditions météorologiques extrêmes.
La plaque de montage de dimensions 75×75 mm avec quatre trous de fixation assure un transfert stable et uniforme des charges sur le poteau. La plage de réglage 52–72 mm permet d'adapter de manière flexible la saillie de la charnière aux différentes épaisseurs de profilés et de poteaux, ce qui facilite considérablement le travail des équipes de montage sur le chantier.

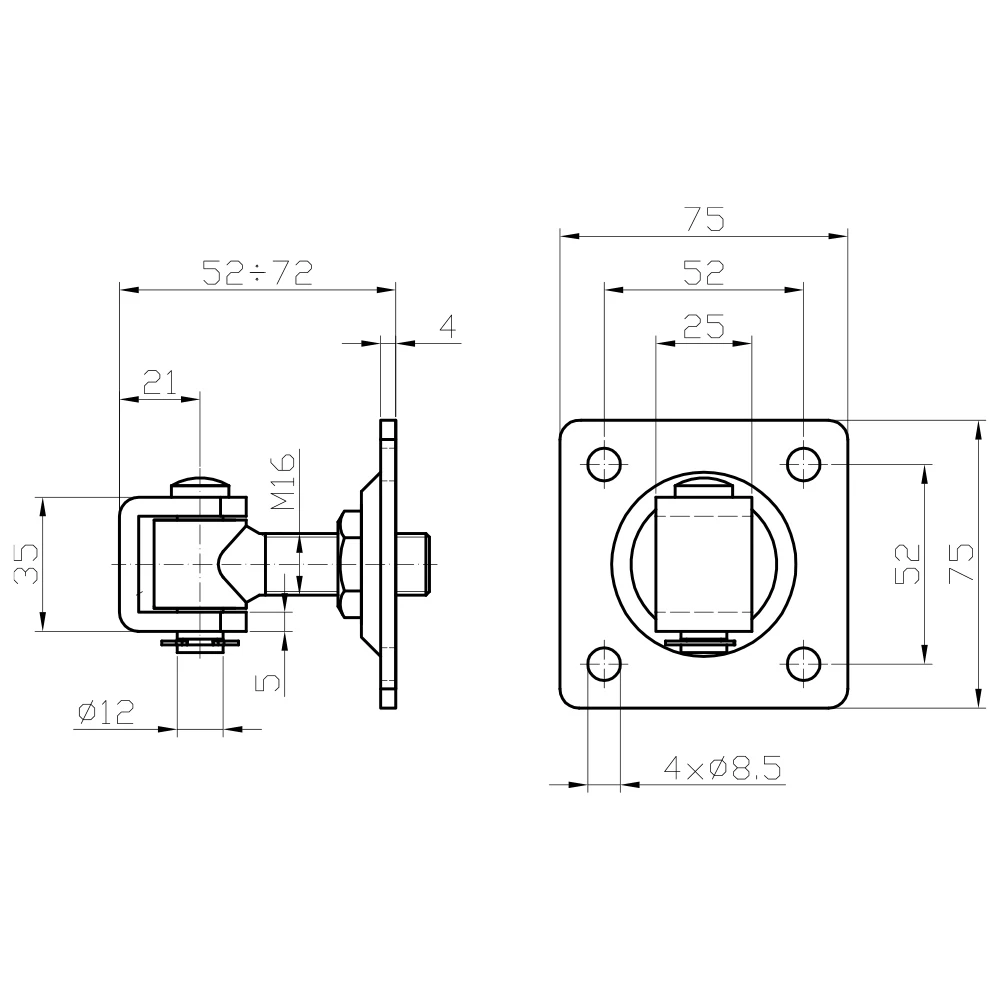

Dimensions et paramètres techniques
- Fabricant : PSG
- Matériau : acier
- Filetage de la vis : M16
- Plaque de montage : 75 × 75 mm
- Épaisseur de la plaque de montage : 4 mm
- Entraxe des trous de montage : 52 × 52 mm
- Diamètre des trous de montage : 4× ⌀8,5 mm
- Plage de réglage de saillie : 52–72 mm
- Hauteur de l'attache (ext.) : 35 mm
- Largeur interne de l'attache : 25 mm
- Profondeur de l'attache : 21 mm
- Épaisseur de la tôle de l'attache : 5 mm
- Diamètre de l'axe : ⌀12 mm
- Poids : 0,4 kg
- Destination : portillons et portails battants – usage extérieur
Avantages pour l'installateur
- Réglage après montage — l'écrou de réglage permet de corriger le positionnement du battant sans démonter la charnière
- Large plage de réglage (52–72 mm) — adaptation flexible aux différentes épaisseurs de poteaux et profilés
- Haute résistance mécanique — construction en acier résistante aux grandes charges et à l'usure
- Conçu pour fonctionnement extérieur — résistant aux conditions atmosphériques et aux variations de température
- Montage simple — quatre trous dans la plaque assurent une fixation sûre au poteau par vis ou tire-fonds
Données techniques
| Matériau | Acier |
| Type de filetage | M16 |
| Sposób montażu | Avec platine |
