Charnière de portail réglable PSG M16 avec plaque 115×40 mm et platine 75×55×3 mm
product unavailable
ajouter à la liste de souhaits
Description
Charnière de portail réglable PSG M16 avec plaque 115×40 mm et platine 75×55×3 mm
Charnière réglable M16 de marque PSG est un élément de quincaillerie robuste en acier destiné au montage de portails battants et portillons de clôture. Grâce à la vis filetée M16 avec écrou de réglage, elle permet une correction précise de la position du vantail de portail — tant directement après le montage qu'en cours d'utilisation. Ceci est particulièrement important en cas d'affaissement de la structure ou de déformations thermiques du métal lors de températures hivernales extrêmes.
Le réglage consiste à serrer ou desserrer l'écrou sur la vis filetée, ce qui permet de corriger rapidement l'alignement du portail sans nécessiter le démontage de la charnière. Cette solution réduit considérablement le temps de maintenance et élimine le besoin de repercer les trous de montage — une véritable économie de temps sur le chantier.
Construction et matériau

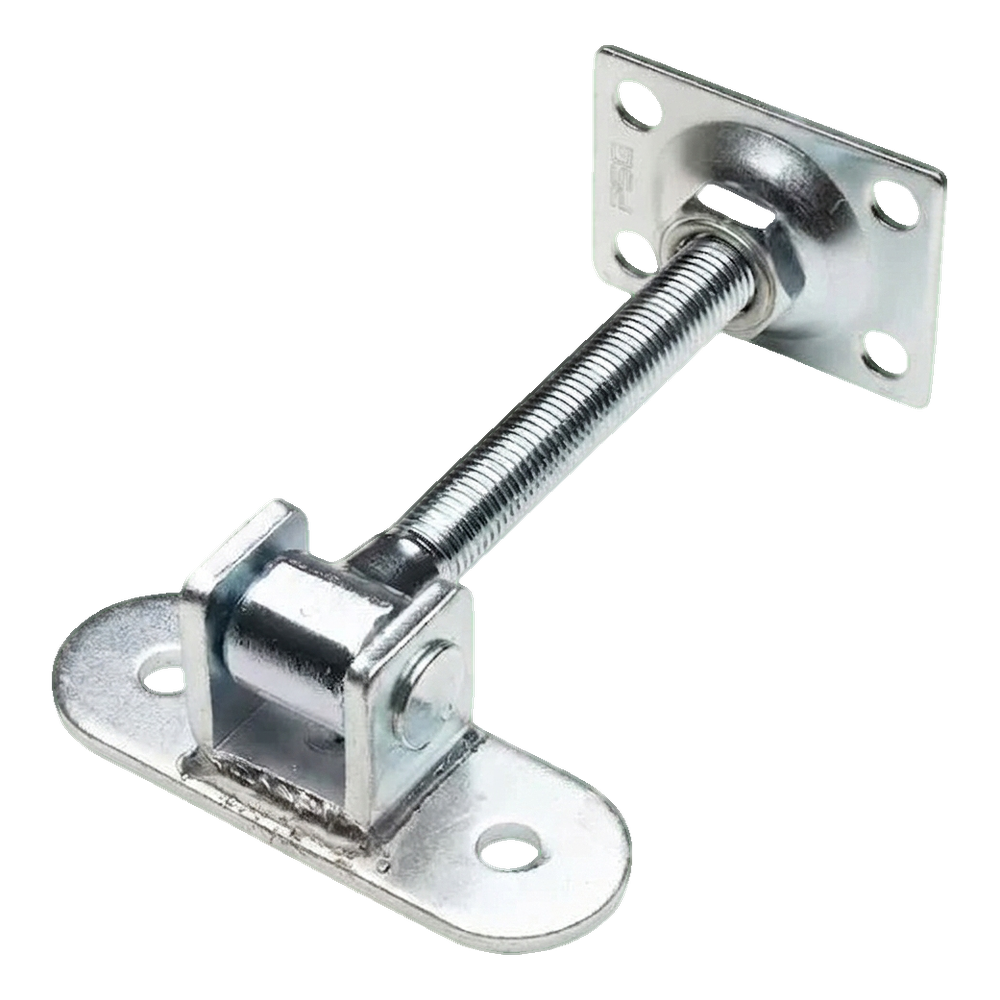

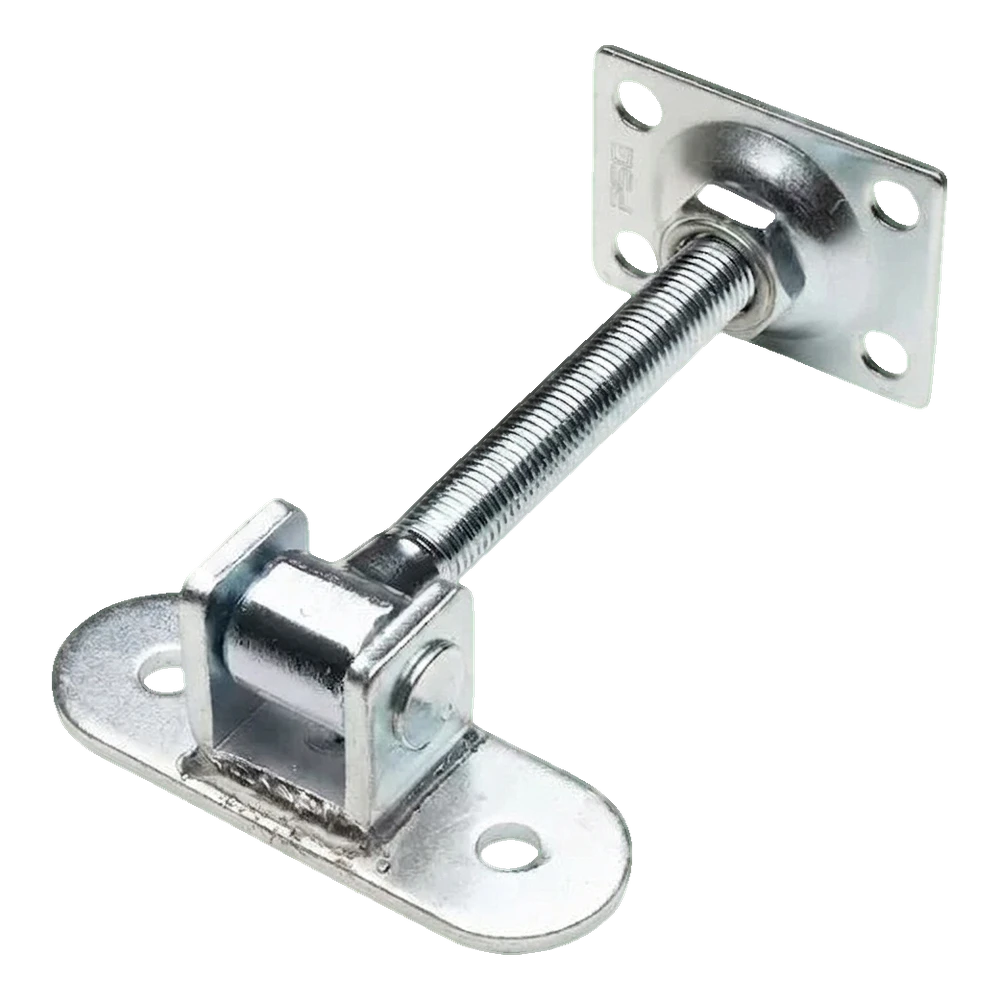

La charnière est entièrement fabriquée en acier avec revêtement anticorrosion (zingué), ce qui assure une haute résistance aux conditions atmosphériques et une destination à l'usage extérieur. La construction se compose de deux éléments de montage — une plaque avec quatre trous de fixation et une platine (support en forme de U) — reliés par une vis filetée M16 avec possibilité de réglage.

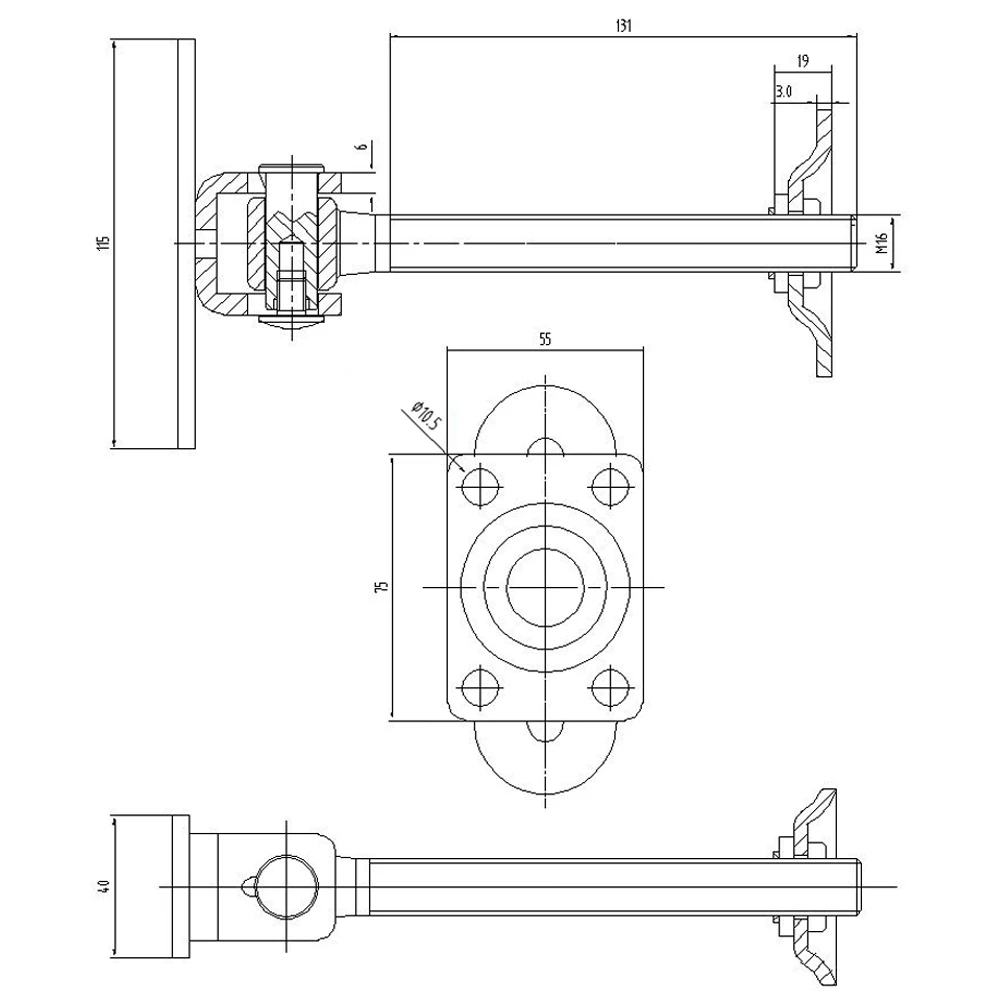

Dimensions et paramètres techniques
- Filetage de la vis : M16
- Longueur de vis (utile) : 131 mm
- Longueur totale : 180 mm
- Dimension de la plaque (plaque de montage) : 115 × 40 mm
- Épaisseur de la plaque : 3,0 mm
- Profondeur du profil de la plaque : 19 mm
- Dimension de la platine (entraxe des trous) : 75 × 55 mm
- Épaisseur de la tôle de la platine : 3 mm
- Épaisseur de la paroi de la platine : 6 mm
- Diamètre des trous de montage dans la plaque : ø10,5 mm (4 pcs)
- Matériau : acier avec revêtement anticorrosion
- Poids : 0,74 kg
- EAN : 5903313203012
Application
La charnière réglable PSG M16 est la solution optimale pour le montage de portails battants, portillons de clôture et autres constructions nécessitant un réglage précis après installation. Elle convient parfaitement là où les poteaux de clôture peuvent subir avec le temps un léger déplacement, et où les éléments en acier travaillent sous l'influence de températures variables. La platine et la plaque avec trous de montage permettent une fixation stable et durable de la charnière au poteau et au vantail du portail.
Données techniques
| Type de filetage | M16 |
| Sposób montażu | Avec platine |
| Matériau | Acier |
