Charnière de portail réglable PSG M14 avec écusson 115×40 mm et platine 75×55 mm
product unavailable
ajouter à la liste de souhaits
Description

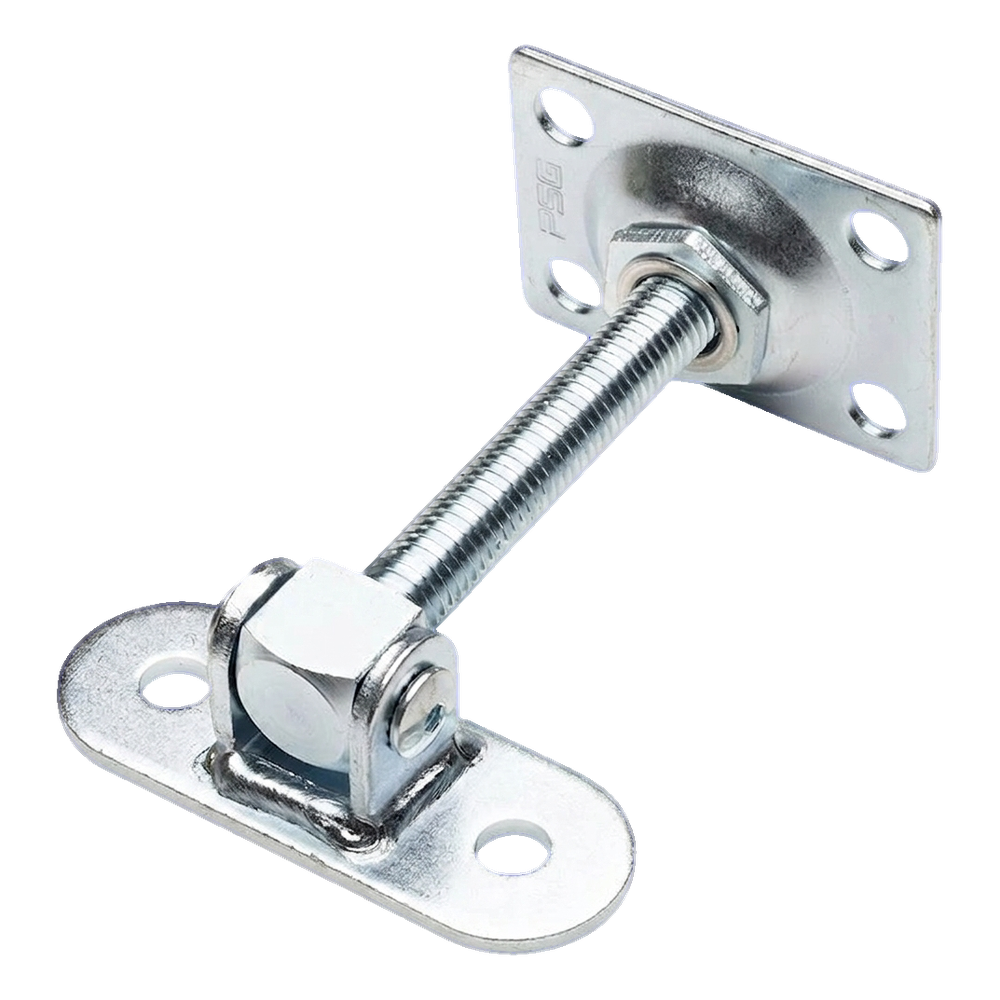

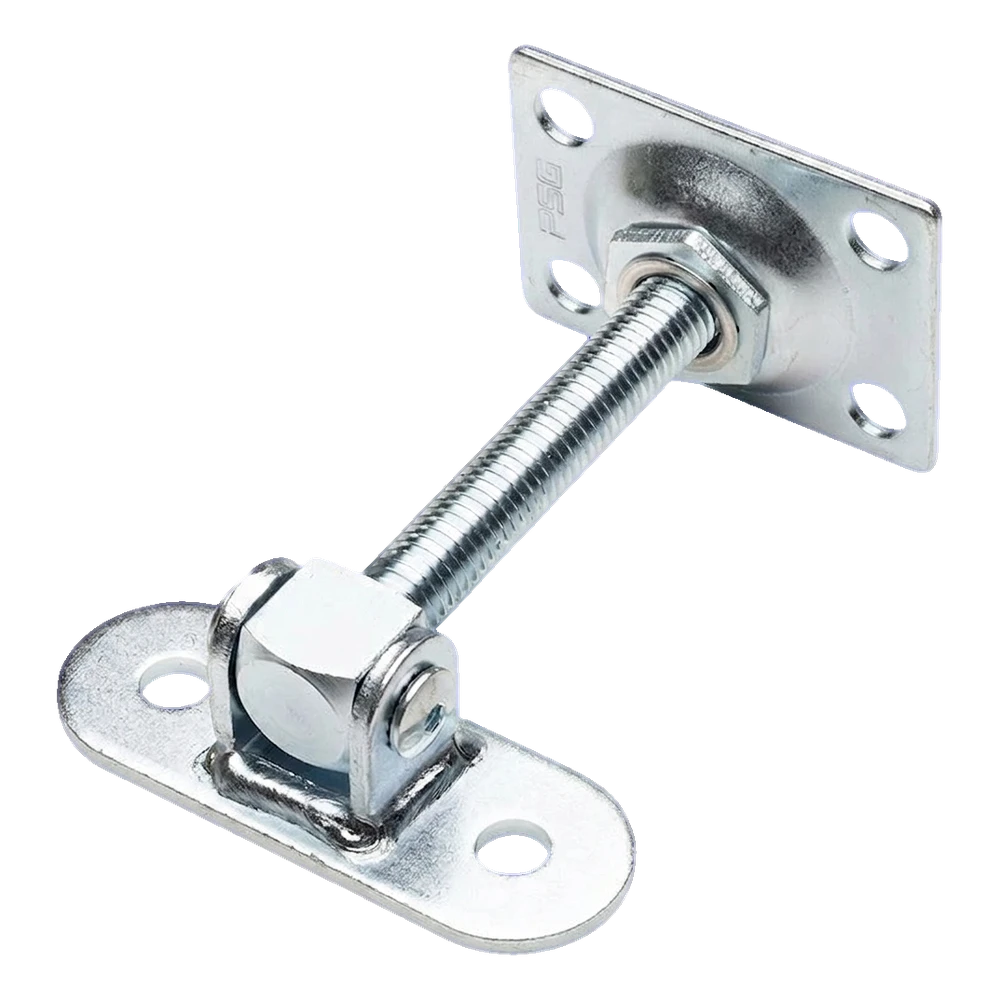

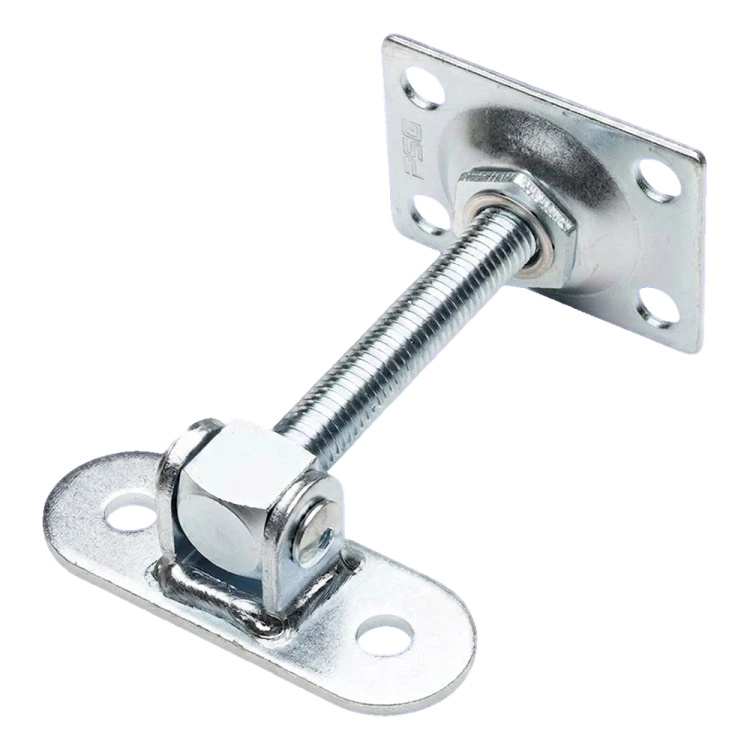

Charnière de portail réglable PSG M14 avec écusson 115×40 mm et platine 75×55 mm
Charnière de portail réglable PSG avec vis M14 destinée au montage de portails battants. Grâce à l'écrou de réglage, elle permet une correction rapide du réglage du vantail sans nécessité de démontage – aussi bien directement après l'installation qu'en cours d'exploitation. Ceci est particulièrement important lors des changements saisonniers de température, lorsque le métal se contracte ou se dilate, causant un affaissement ou des blocages de la construction.
La construction en acier avec revêtement galvanique assure une haute résistance à la corrosion et une durabilité dans les conditions extérieures. La charge maximale du vantail de portail est de 80 kg, ce qui fait que la charnière convient aux portails battants typiques utilisés dans les clôtures résidentielles et industrielles.

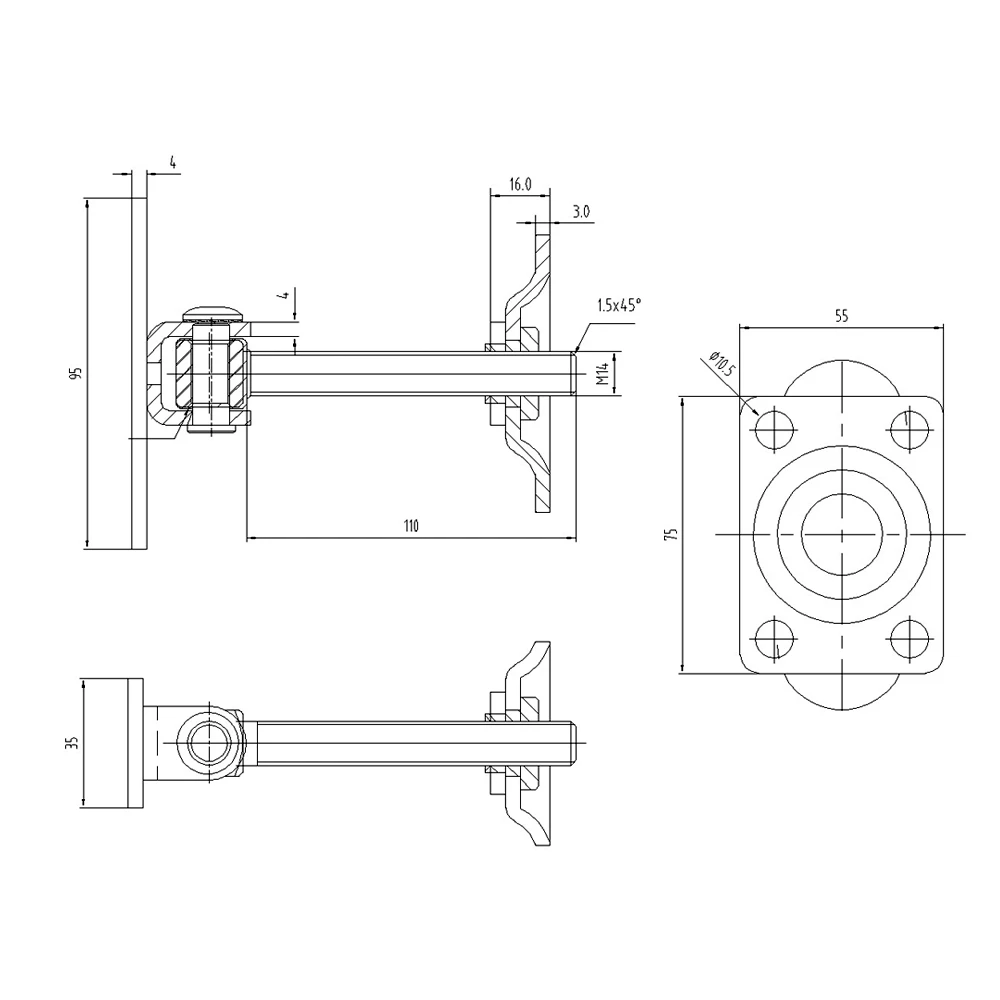

Paramètres techniques
- Filetage : M14
- Longueur de la vis (partie active) : 110 mm
- Longueur totale : 180 mm
- Dimension de l'écusson (plaque de fixation au poteau) : 115 × 40 mm
- Dimension de la platine (plaque de montage) : 75 × 55 × 3 mm
- Entraxe des trous de montage de la platine : 75 × 55 mm
- Diamètre des trous de montage : Ø10,5 mm (4 pcs.)
- Hauteur du support U (axe) : 95 mm
- Largeur du support U : 35 mm
- Épaisseur du matériau du support U : 4 mm
- Épaisseur de l'écrou de réglage : 16 mm
- Chanfrein à l'extrémité de la tige : 1,5 × 45°
- Poids maximal du vantail de portail : 80 kg
- Matériau : acier avec revêtement galvanique
- Poids : 0,42 kg
- EAN : 5903313203005
Construction et principe de fonctionnement
La charnière se compose de trois éléments principaux : le support U (fixé à l'écusson sur le vantail du portail), la tige filetée M14 avec écrou de réglage et la platine (plaque de montage fixée au poteau). Le support U permet la rotation de l'axe, et l'écrou sur la tige permet un réglage précis de la hauteur du vantail. Quatre trous de montage de diamètre Ø10,5 mm dans la platine assurent une fixation sûre et stable au poteau de clôture.
Le réglage est possible à tout moment – il suffit de desserrer ou de serrer l'écrou pour corriger la position du vantail. Grâce à cela, l'installateur peut niveler précisément le portail même après une longue période d'utilisation, ce qui élimine la nécessité d'interventions de service coûteuses.
Fabricant : PSG
Données techniques
| Matériau | Acier |
| Type de filetage | M14 |
| Sposób montażu | Avec platine |
