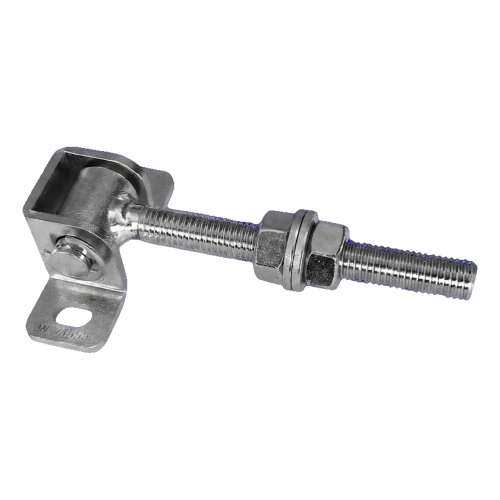

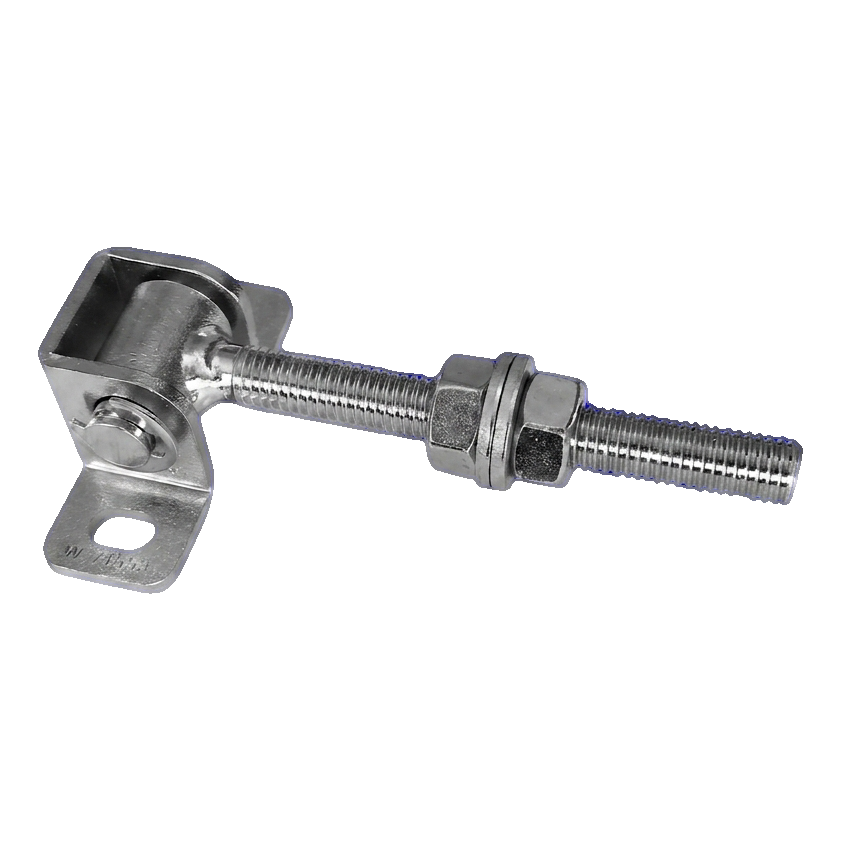

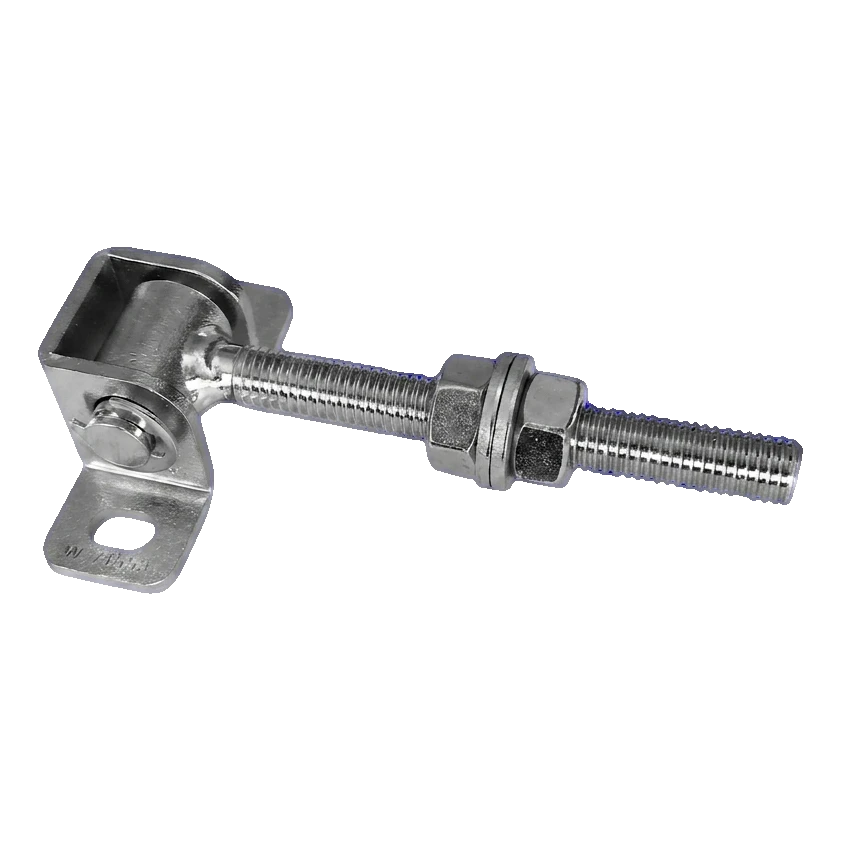

Charnière de portail réglable M12 coudée L-115 en acier
Leave feedback on the product
Charnière de portail réglable M12 en acier avec tige filetée. Longueur de travail 115 mm, longueur totale 137,5 mm. Base coudée 75x25 mm avec trous de montage 12x8,5 mm. Poids 0,26 kg. Pour portails battants et portillons, usage extérieur.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-425
Caractéristiques du produit
[PIM] zawiasy #113
- Matériau Acier
- Type de filetage M12
- Mode de fixation À sceller
Description
Charnière de portail réglable M12 coudée L-115 en acier
La charnière réglable M12 coudée est un élément de quincaillerie robuste destiné au montage de portails battants et portillons. La construction en acier avec tige filetée M12 d'une longueur de travail de 115 mm assure un réglage précis de la position du vantail après la fin du montage — sans nécessité de démonter la charnière. La base coudée avec deux trous de montage en forme de haricots permet un vissage sûr et rapide au poteau ou au cadre.
Produit destiné à un usage extérieur, dédié aux équipes professionnelles de montage de portails et clôtures. Une paire de charnières supporte une charge de vantail jusqu'à 60 kg avec une largeur maximale de 1,2 m, ce qui en fait un choix optimal pour les portillons standard et les portails d'entrée légers.

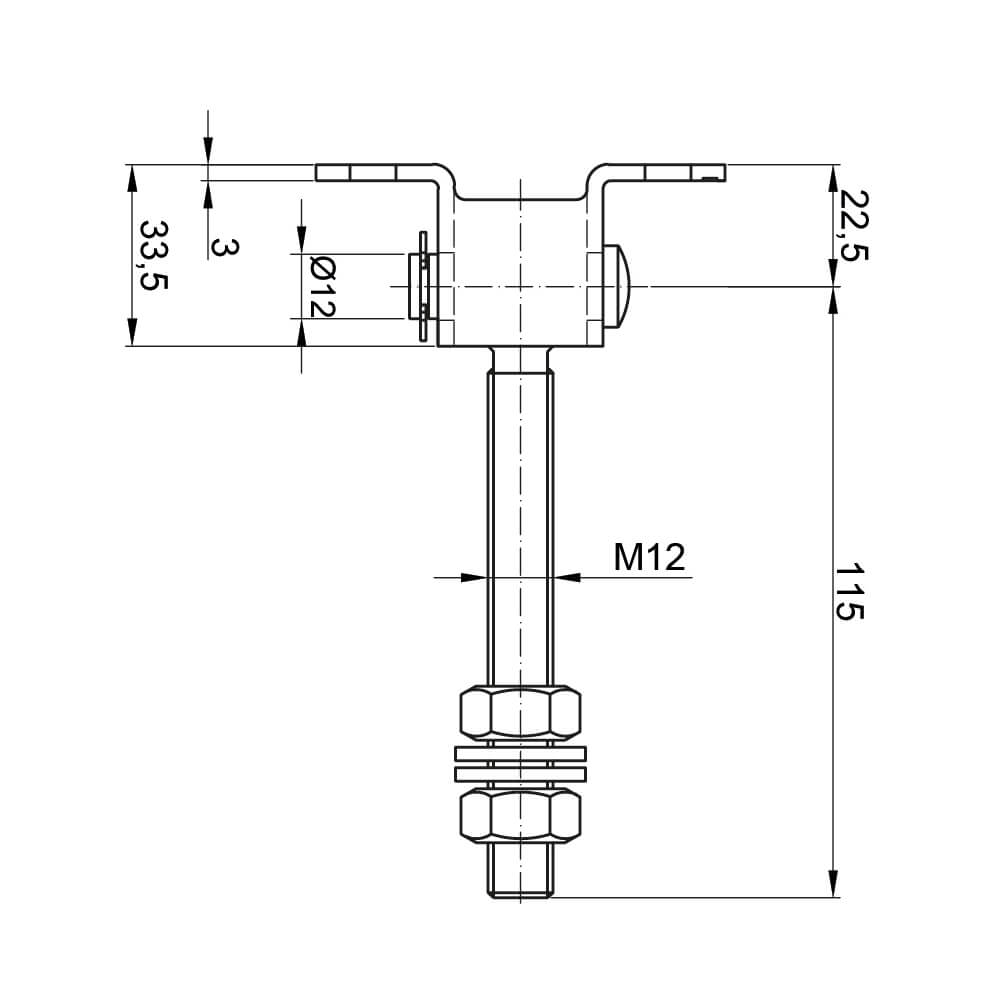

Dimensions et données de montage
- Filetage de la tige : M12
- Diamètre de l'axe : Ø12 mm
- Longueur de la tige filetée (L) : 115 mm
- Longueur totale : 137,5 mm
- Hauteur de la base (H) : 25 mm
- Profondeur du profilé en U : 33,5 mm
- Distance de l'axe de l'axe au plan de montage : 22,5 mm
- Épaisseur de la tôle du profilé en U : 3 mm

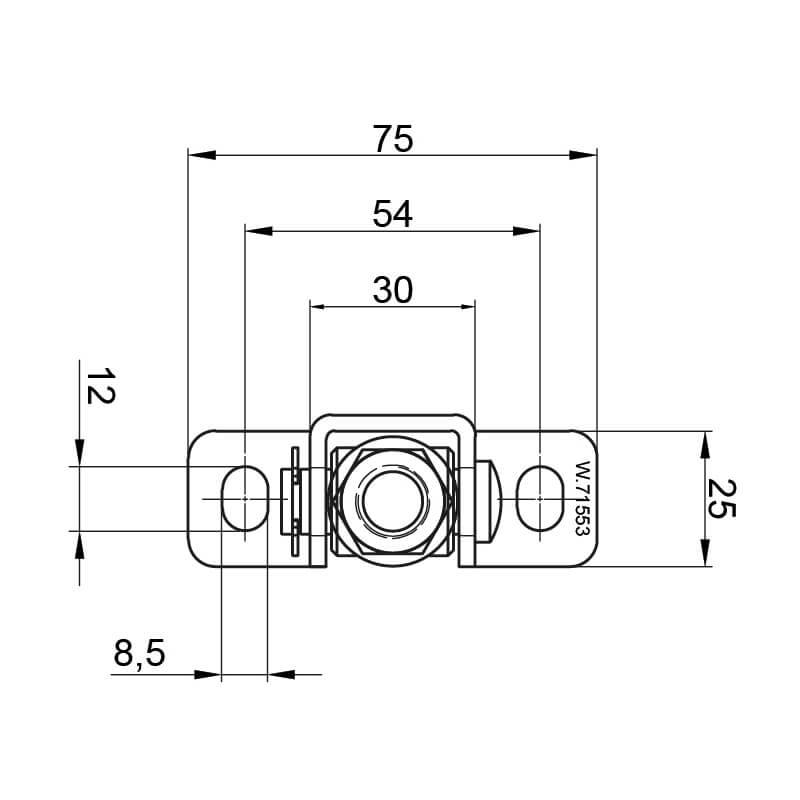

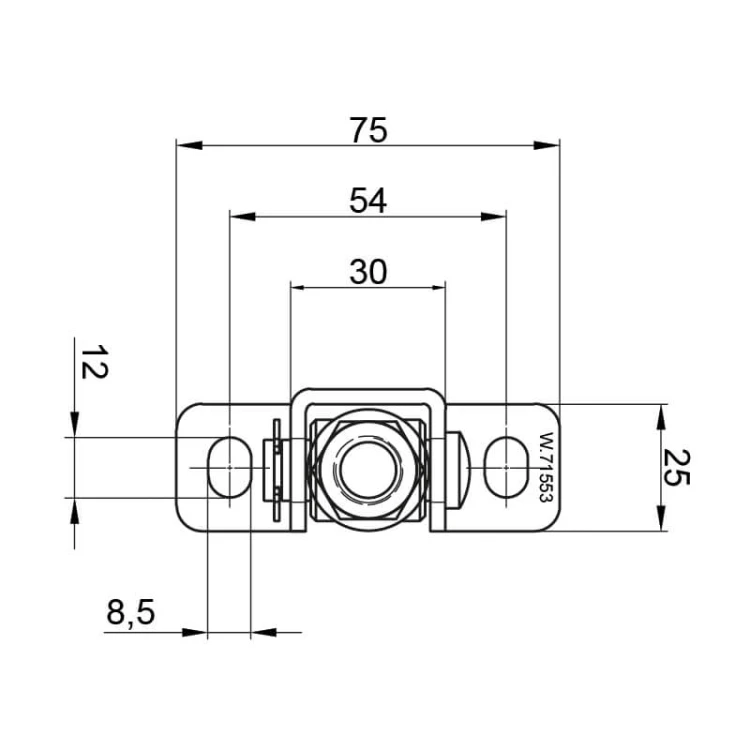

Dimensions de la base de montage
- Hauteur totale de la base : 75 mm
- Largeur de la base : 25 mm
- Entraxe des trous de montage : 54 mm
- Jeu intérieur du profilé en U : 30 mm
- Trous de montage (haricots) : 12 × 8,5 mm
Données techniques du produit
- Matériau : acier
- Type : charnière coudée avec réglage
- Poids : 0,26 kg
- Application : portails battants, portillons
- Destination : montage extérieur
- Poids admissible du vantail (paire de charnières) : 60 kg pour une largeur jusqu'à 1,2 m
- EAN : 5901431940932
La possibilité de régler la position du vantail à l'aide d'écrous sur la tige filetée permet un nivellement précis du portail ou du portillon même après la fin du montage — ce qui réduit considérablement le temps des travaux de finition et élimine la nécessité de redémonter les charnières en cas de petites corrections.
