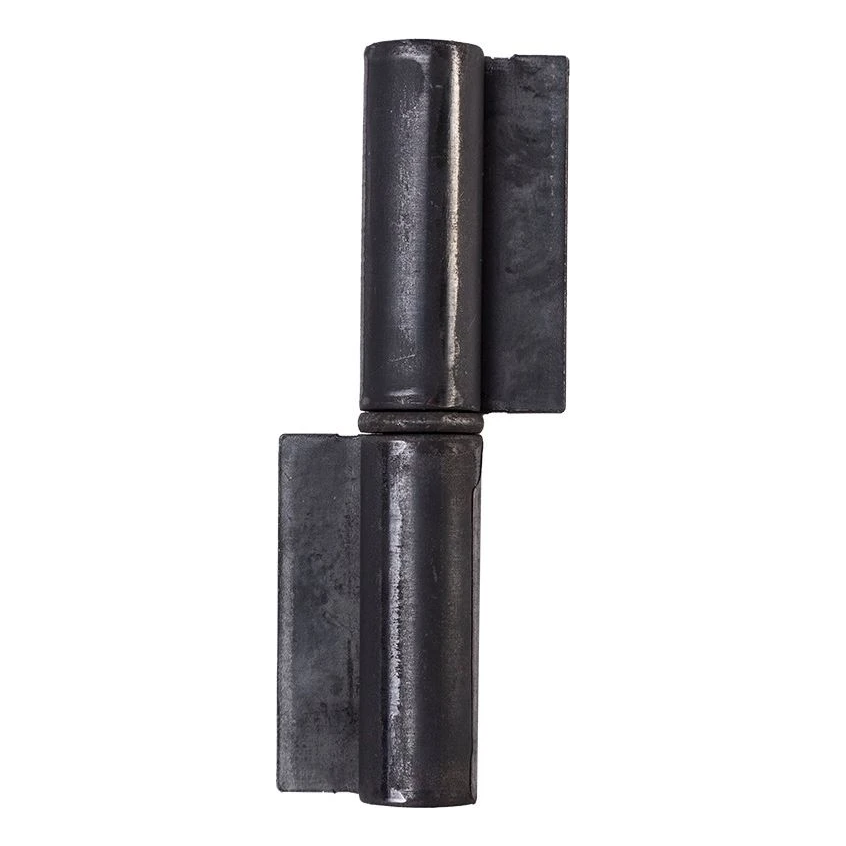

Charnière de portail à souder PSG 24 × 140 mm – acier, tournée
Leave feedback on the product
Charnière de portail à souder PSG en acier, tournée. Dimensions 24 × 140 mm, hauteur 150 mm, diamètre du manchon Ø14 mm. Épaisseur de la tôle de l'ailette 5 mm, poids 0,685 kg. Pour portails, portillons et éléments de clôture.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-476
Caractéristiques du produit
[PIM] zawiasy #113
- Matériau Acier
- Mode de fixation À souder
Description
Charnière de portail à souder PSG 24 × 140 mm – acier, tournée
Charnière en acier tournée à souder destinée au montage de portails, portillons et autres éléments de clôture. Grâce à sa construction solide en acier et au manchon tourné avec précision, elle assure une liaison soudée durable et fiable qui résiste à une exploitation intensive dans des conditions extérieures.
La charnière se monte par soudage des deux côtés — une ailette se soude au poteau, l'autre au vantail du portail ou du portillon, formant un ensemble intégral. La construction tournée garantit un fonctionnement fluide de l'axe de rotation et une répartition uniforme des charges. Le produit de marque PSG convient partout où une fixation à charnière durable et indémontable est requise.
Avant le montage, il faut veiller au nivellement précis des éléments — ce type de charnière ne permet pas de réglage ultérieur après soudage.

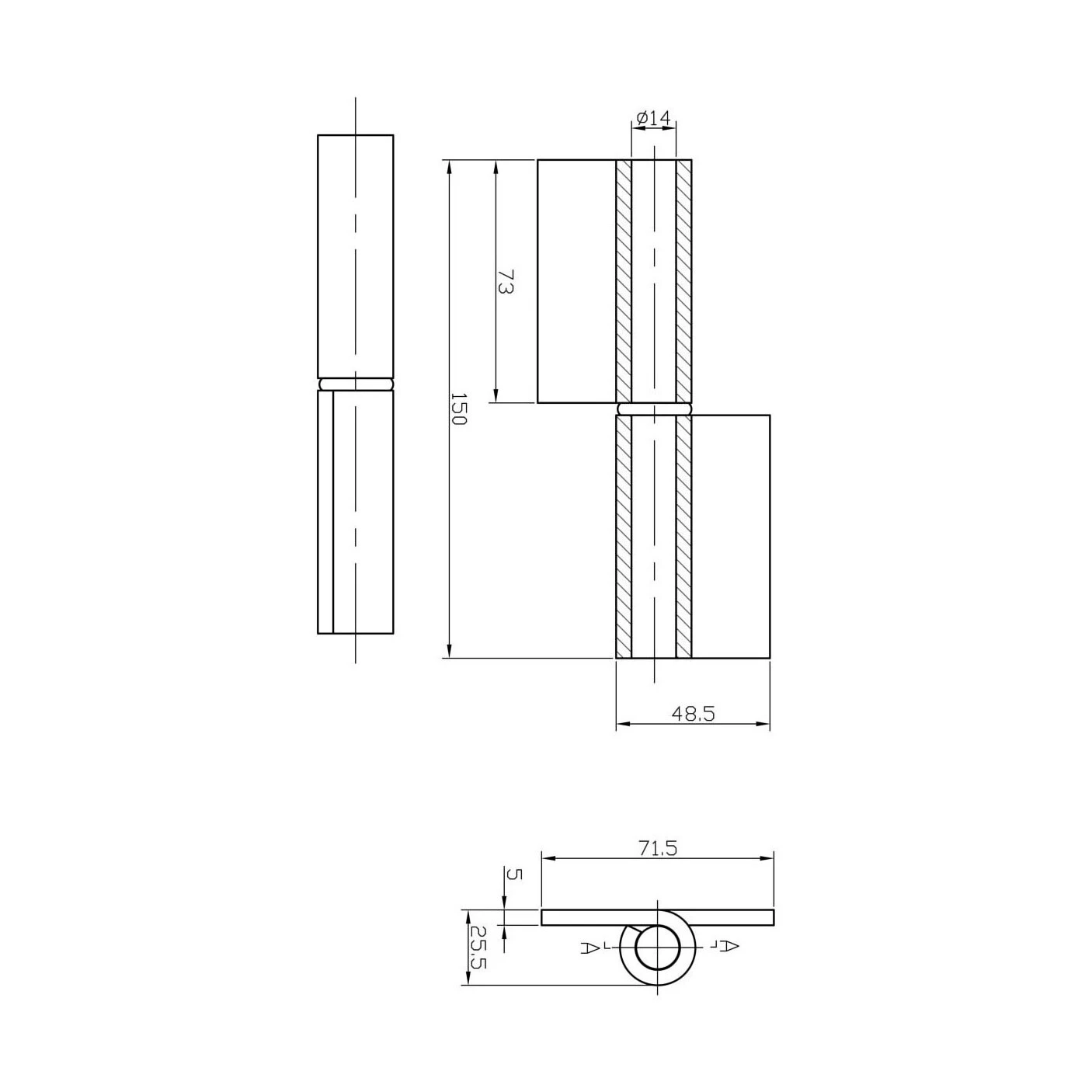

Dimensions et paramètres techniques
- Hauteur totale : 150 mm
- Hauteur d'un élément (manchon avec ailette) : 73 mm
- Diamètre du manchon (trou pour axe) : Ø14 mm
- Largeur de l'ailette (totale) : 71,5 mm
- Distance de l'axe de rotation au bord de l'ailette : 48,5 mm
- Épaisseur de la tôle de l'ailette : 5 mm
- Profondeur (de la face arrière au front du manchon) : 25,5 mm
- Désignation dimensionnelle : 24 × 140 mm
- Matériau : acier
- Type : tournée, à souder
- Poids : 0,685 kg
- Fabricant : PSG
- EAN : 5901289676717
Application
- Portails d'entrée et coulissants
- Portillons de clôture
- Éléments de clôture soudés
- Constructions en acier nécessitant une suspension rotative durable
