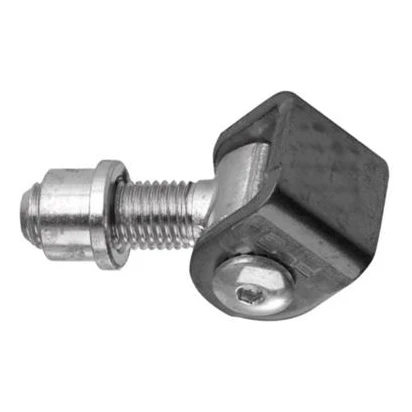

Charnière à souder M16

Cette charnière a été conçue pour une utilisation intensive en conditions extérieures. La surface galvanisée protège efficacement contre l'humidité, la pluie et les variations de température, réduisant ainsi les besoins en entretien. Grâce au réglage par écrou, il est possible de corriger à tout moment la position du vantail — par exemple après affaissement ou sous l'effet de déformations thermiques. Une solution qui fait gagner du temps lors des interventions et élimine les réparations coûteuses.

Une paire de charnières M16 supporte un vantail de portail d'une longueur allant jusqu'à 2 mètres et d'un poids allant jusqu'à 65 kg, ce qui en fait un choix universel pour l'installation de portails d'entrée, de jardin et agricoles.

Caractéristiques techniques

• Matériau : acier
• Protection anticorrosion : galvanisation (œillet à finition noire)
• Diamètre de la vis : M16
• Diamètre extérieur de la tige : ø22 mm
• Diamètre de l'orifice de l'œillet : ø14 mm
• Longueur de la vis : 40 mm
• Largeur de l'œillet : 36 mm
• Hauteur de l'œillet : 23 mm
• Largeur de la tête : 30 mm
• Longueur totale : 78 mm (réglable de 42 à 62 mm)
• Charge admissible pour une paire de charnières (vantail jusqu'à 2 m) : 65 kg
• Poids : 0,3 kg

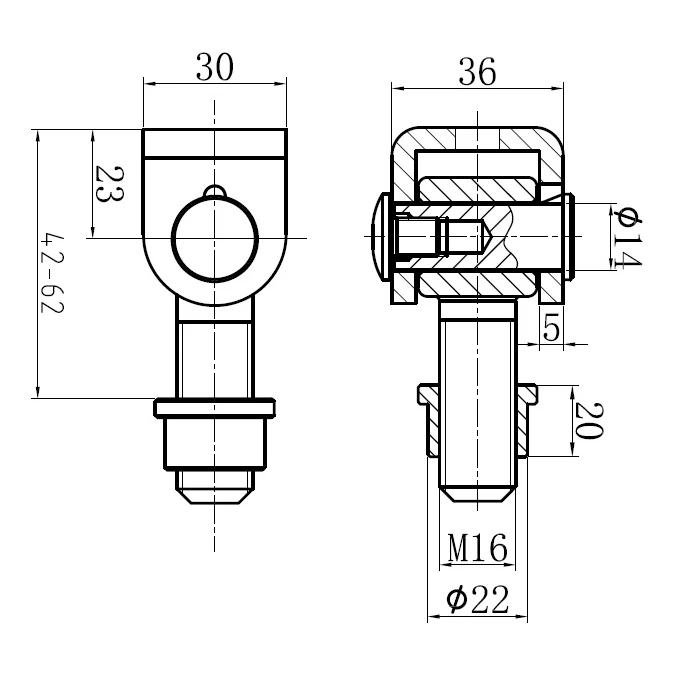

Dessin technique avec dimensions

Le montage s'effectue par soudage de la tige sur la structure en acier du portail ou du poteau. L'œillet noir à surface mate facilite un positionnement précis lors de l'installation. Une fois monté, le réglage en hauteur et en niveau du vantail est possible à tout moment — il suffit de tourner l'écrou de réglage, sans avoir à démonter l'ensemble de la charnière.

La charnière réglable M16 est une solution éprouvée pour le montage professionnel de portails battants — elle allie solidité de construction, facilité de montage et réglage pratique en un seul élément compact.
