Charnière 180° pour support de verre 45 x 45 x 26 mm AISI304, satiné
product unavailable
ajouter à la liste de souhaits
Description

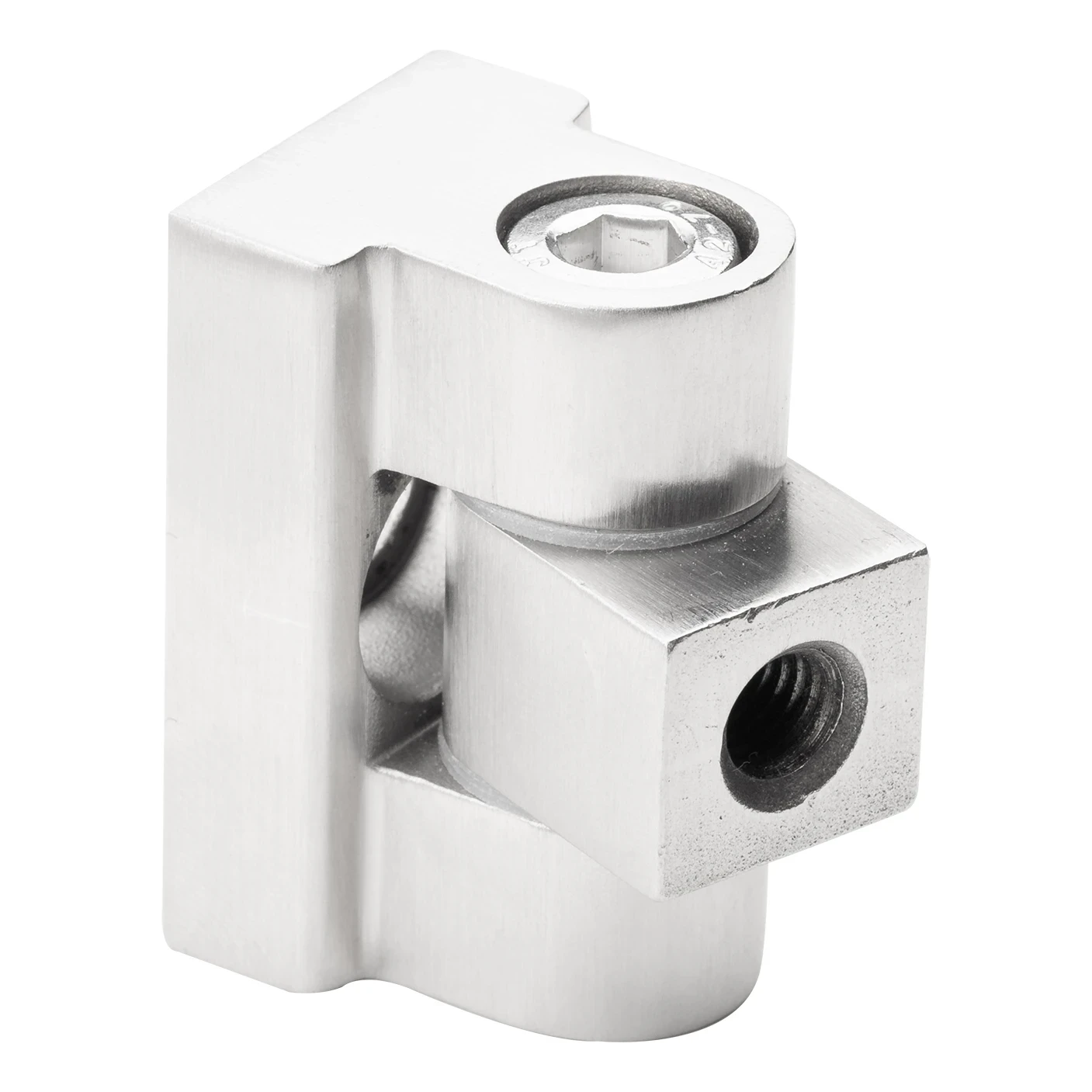

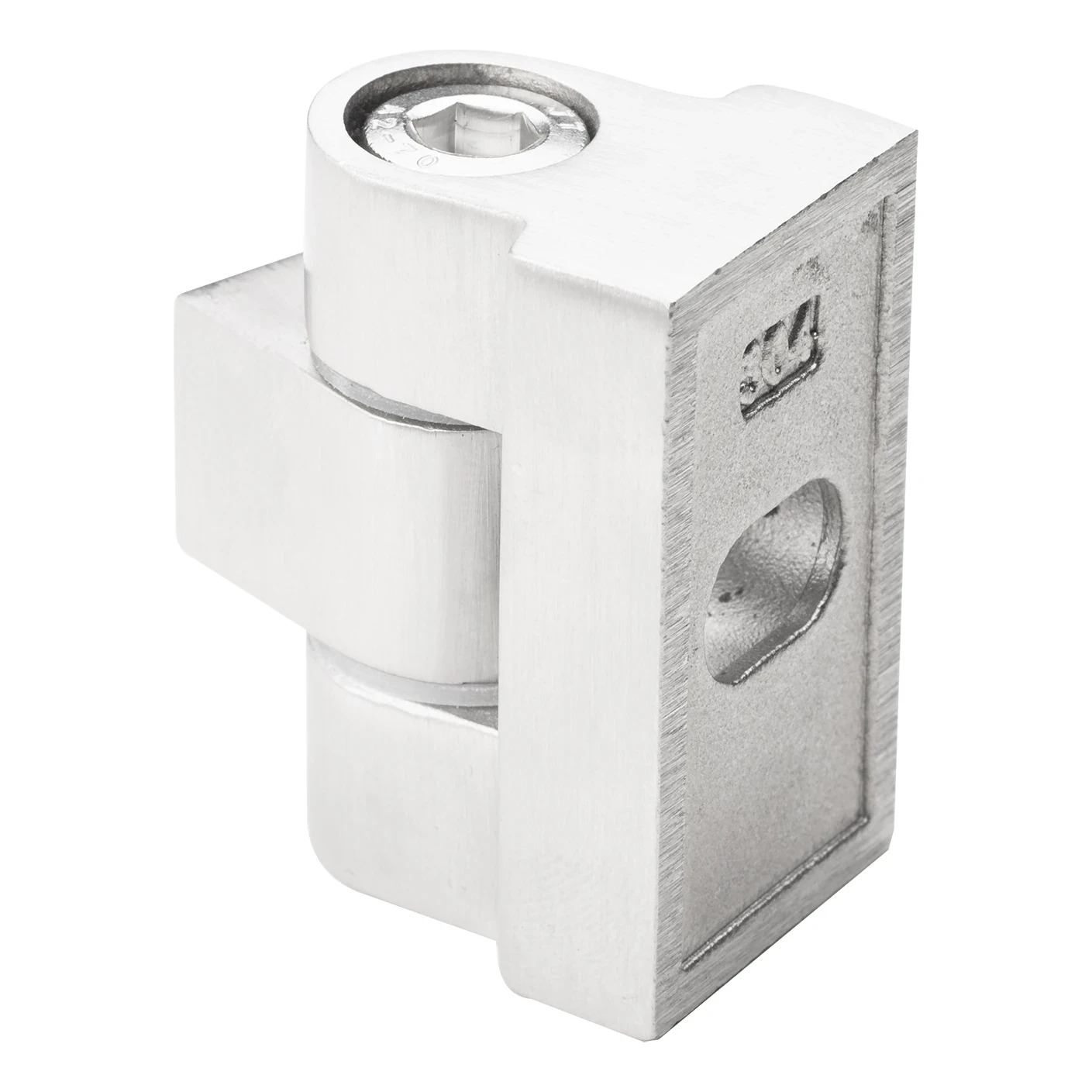

Charnière 180° pour support de verre AISI 304 – 45×45×26 mm, satiné
Charnière 180° pour support de verre en acier inoxydable AISI 304 avec finition satinée — élément de liaison précis destiné aux systèmes de balustrades en verre montées sur tubes de diamètre 42,4 mm. Grâce à une amplitude de rotation complète de 180° (2 × 90°), elle permet un réglage fluide de l'angle de positionnement des panneaux de verre, ce qui facilite considérablement le montage sur des formes de construction atypiques.
Construction solide et résistance à la corrosion
La charnière est fabriquée en acier inoxydable AISI 304, qui garantit une haute résistance mécanique ainsi qu'une excellente résistance à la corrosion — également dans des environnements à humidité élevée, tels que les piscines, terrasses ou balcons. La finition satinée de la surface masque efficacement les traces de doigts et les petites salissures, conservant un aspect élégant et moderne pendant toute la durée d'utilisation.
Le montage s'effectue par vissage (filetage M8), ce qui assure une grande résistance de la connexion, tout en permettant un démontage facile sans outils spécialisés. C'est un avantage important pour les équipes de montage, qui peuvent ajuster efficacement le positionnement des panneaux de verre lors de l'installation.
Spécification technique
- Matériau : acier inoxydable AISI 304
- Finition : satiné
- Angle d'ouverture : 180° (2 × 90°)
- Diamètre du tube : 42,4 mm (R 21,2 mm)
- Épaisseur du verre : de 6 mm à 10,76 mm
- Dimensions de la base (L × H × W) : 45 × 45 × 26 mm
- Dimensions de l'œillet rotatif (L × H × W) : 24,5 × 18 × 15 mm
- Profondeur d'assemblage (dimension de référence) : env. 40,1 mm
- Filetage de montage : M8
- Diamètre du trou pour axe : ø8,2 / ø8,5 mm
- Diamètre de l'évidement pour tête de vis : ø13,5 mm
- Trou oblong dans la base : 13,5 × 9 mm
- Chanfreins : 2×C0,5 sur l'œillet, C1 sur les trous filetés
- Rugosité de surface : Ra 1,6 / Ra 3,2
- Poids : 0,16 kg
- EAN : 5903313205153
Application et compatibilité
La charnière est destinée à fonctionner avec des supports de verre d'épaisseur de 6 à 10,76 mm, ce qui comprend tant les plaques simples trempées que le verre feuilleté VSG. Montée sur des tubes de diamètre 42,4 mm, elle convient parfaitement aux systèmes de balustrades en verre, mains courantes et vitrages architecturaux. Le trou oblong dans la base permet un réglage précis de la position de montage.

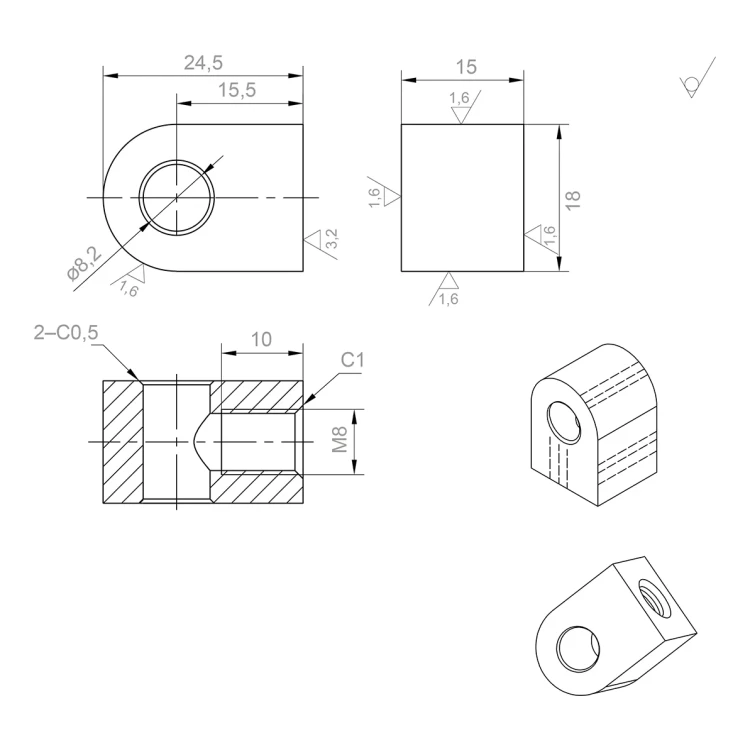

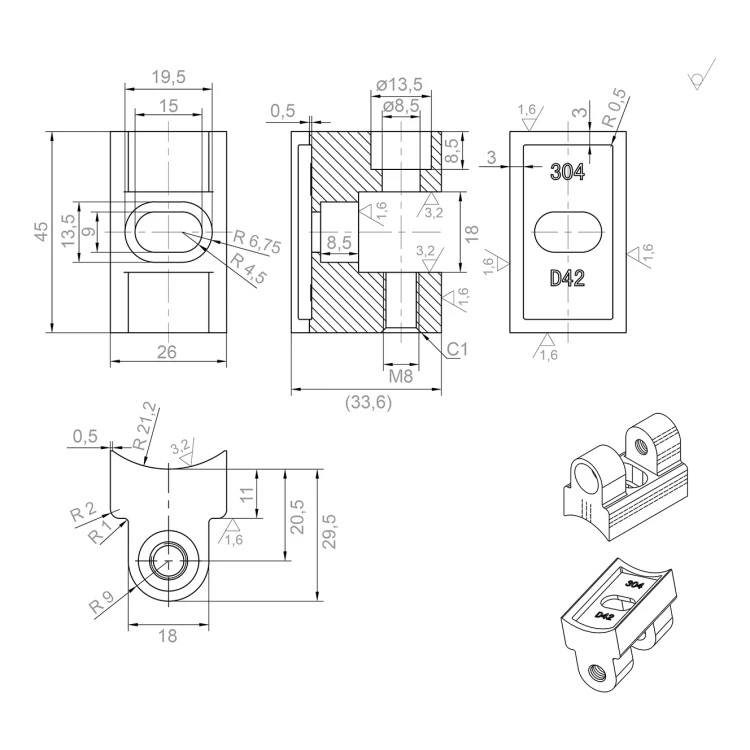

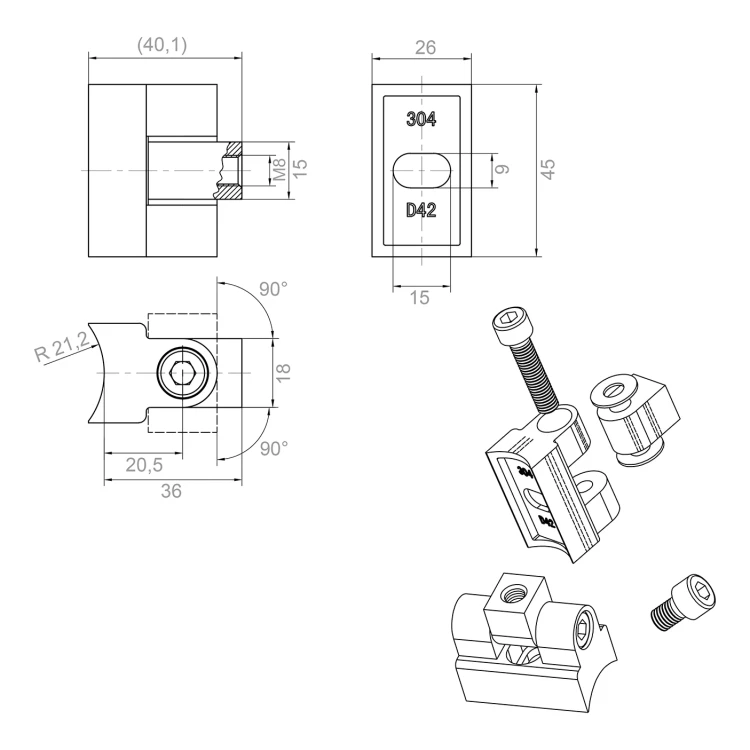

Dessins cotés
Données techniques
| Matériau | AISI 304 |
| Finition | Satiné |
| Système de montage | Plat |
| Épaisseur du verre [mm] | 10,38-17,52 |
