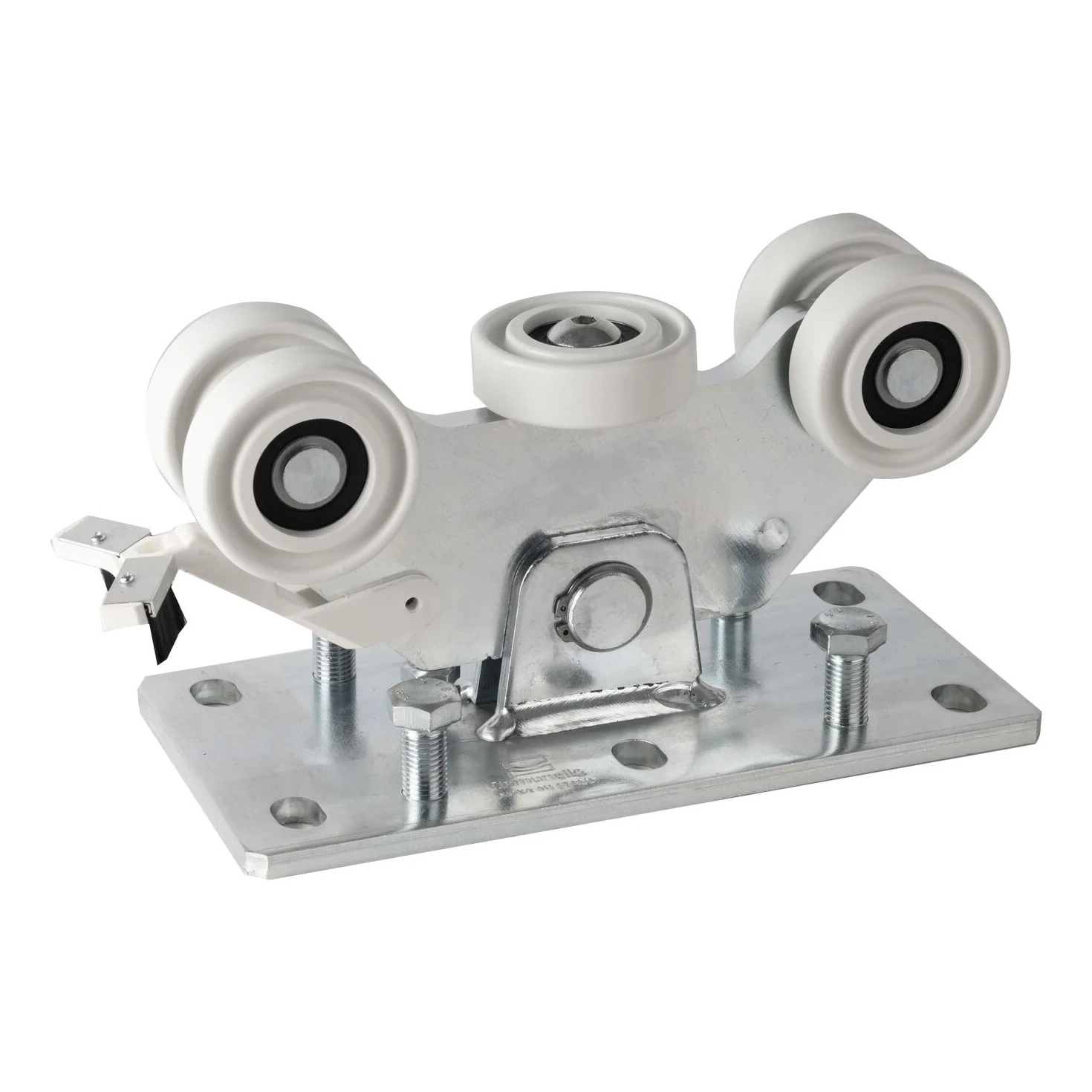

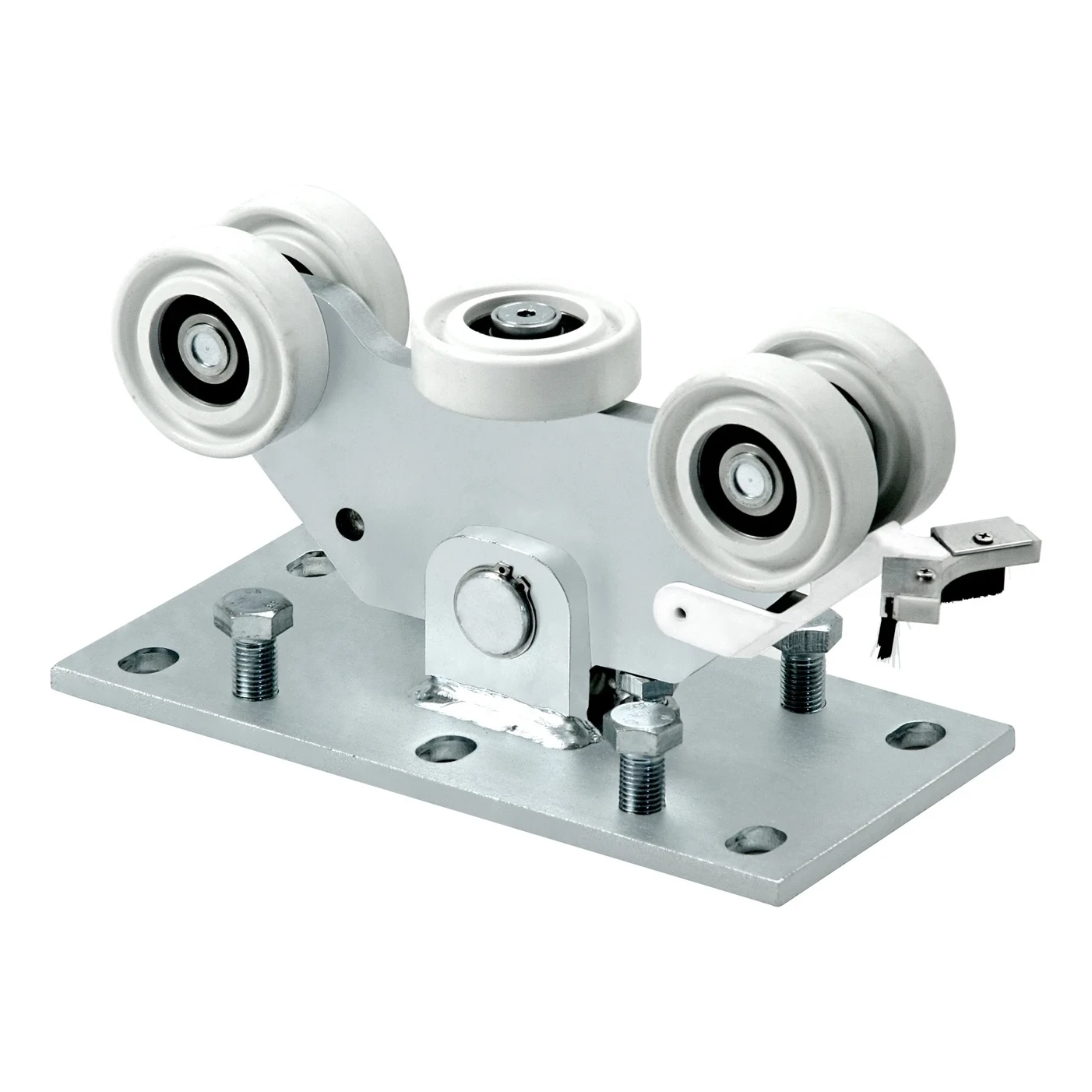

Chariot de roulement pour profil aluminium à 5 galets en plastique

Construction et principe de fonctionnement

Le chariot se compose d'une plaque de montage massive fixée à la fondation du portail et d'un corps équipé de cinq galets — trois galets porteurs principaux et deux galets latéraux de guidage. Les galets en nylon montés sur roulements assurent un mouvement fluide même sous de fortes charges. L'élément de serrage (clip) permet de bloquer fermement le rail de guidage du portail dans le logement du chariot. Grâce à une conception bien pensée, l'installation est rapide et ne nécessite pas d'outils spécialisés — il suffit de visser la plaque de montage sur la fondation à l'aide de boulons passant par les trous de fixation.

Avantages pour l'installateur

• Haute capacité de charge — poids maximal recommandé du portail : 400 kg pour une ouverture jusqu'à 6 m
• 5 galets en matière plastique (nylon) — réduction des frottements et du bruit, fonctionnement silencieux du portail
• Acier zingué — protection anticorrosion durable de l'ensemble de la structure
• Montage rapide — installation simple sur fondation, gain de temps sur chantier
• Fonctionnement stable — élimination des secousses et vibrations grâce à la répartition uniforme de la charge sur 5 galets

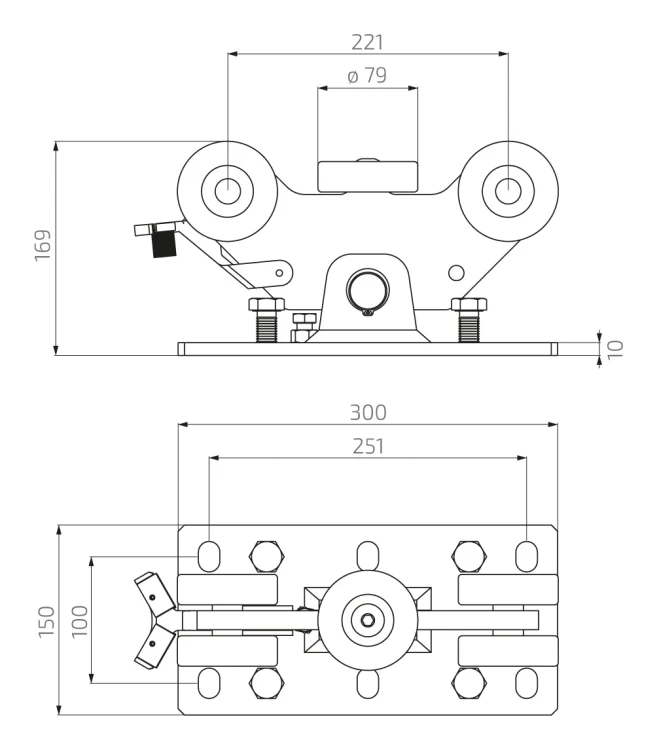

Dimensions et caractéristiques techniques

• Longueur totale (plaque de montage) : 300 mm
• Largeur totale (plaque de montage) : 150 mm
• Hauteur totale (avec galets) : 169 mm
• Épaisseur de la plaque de montage : 10 mm
• Entraxe des galets : 221 mm
• Diamètre du galet de guidage : ø 79 mm
• Entraxe des trous de fixation (longitudinal) : 251 mm
• Entraxe des trous de fixation (transversal) : 100 mm
• Matériau de la structure : acier zingué
• Matériau des galets : nylon (matière plastique)
• Nombre de galets : 5
• Poids max. recommandé du portail : 400 kg (pour une ouverture jusqu'à 6 m)
• Poids du chariot : 8,3 kg
• EAN : 8028390629979

Le chariot est destiné aux systèmes de portails autoportants à profil aluminium. Grâce à sa construction robuste et à ses galets en nylon, il constitue un composant fiable qui garantit un fonctionnement confortable et sans défaillance du portail pendant de nombreuses années. La solution idéale pour les entreprises d'installation réalisant des montages de portails coulissants dans des bâtiments industriels, logistiques et sur des propriétés privées.
