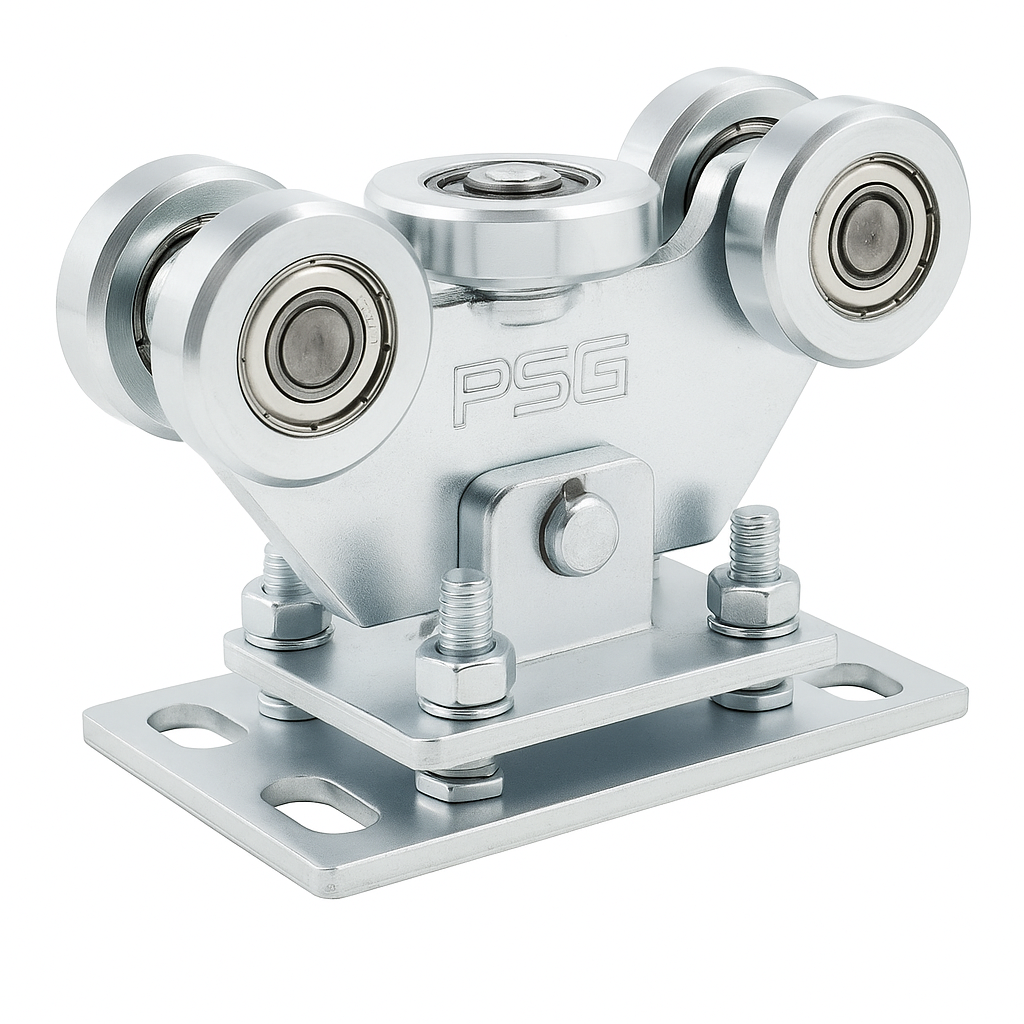

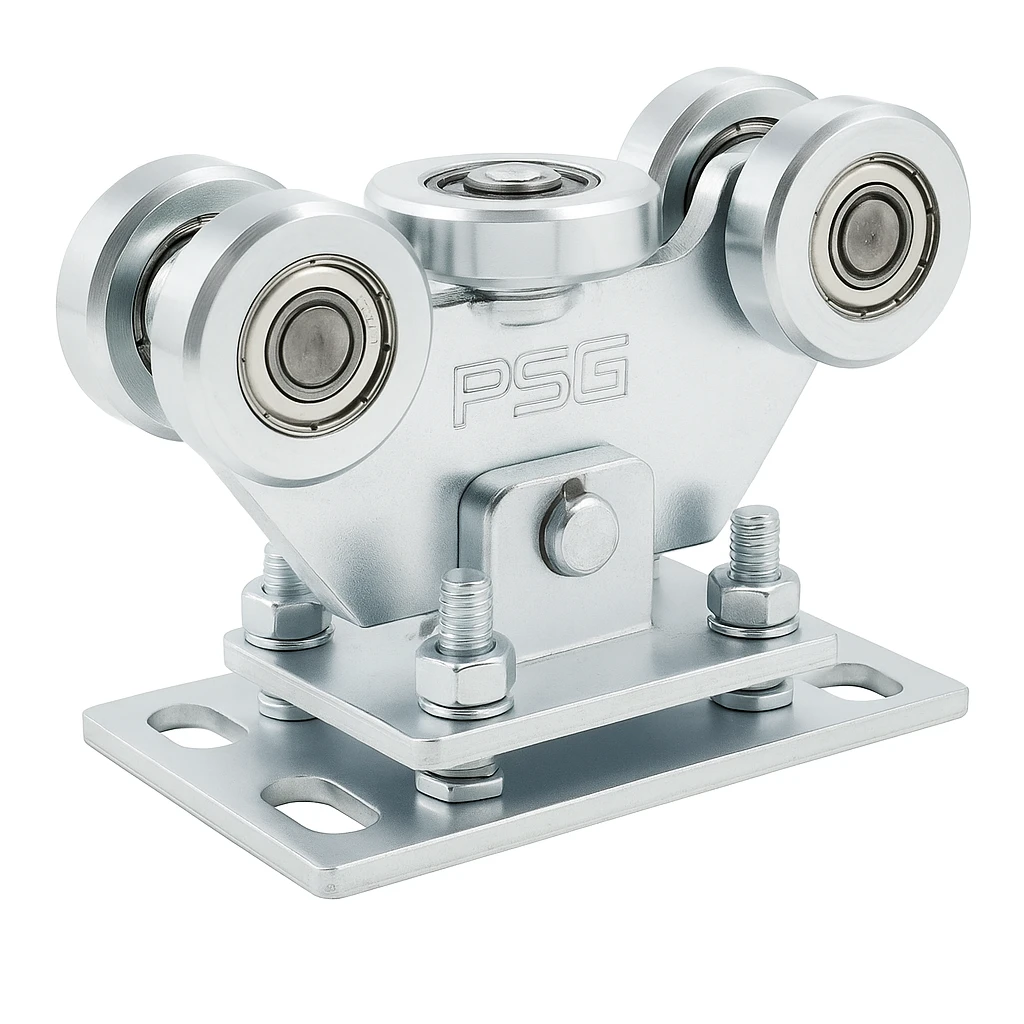

Chariot de portail coulissant 70 à 5 galets oscillant galets acier
Leave feedback on the product
Élément de roulement pour portails coulissants autoportants avec 5 galets en acier sur roulements à billes, compatible avec rail 70×70×4 mm. Capacité de charge 650 kg, mécanisme oscillant avec réglage en hauteur, protection par galvanisation.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-317
Caractéristiques du produit
[PIM] wozki #111
- Taille du rail de guidage 70x70x4
- Type de produit Chariot individuel
- Charge max. [kg] 650
- Matériau des galets Acier
- Nombre de galets [szt.] 5
- Construction du chariot Pivotante
- Type de système de roulement Système à roulettes
Description
Chariot de portail coulissant 70 – 5 galets oscillant, galets en acier
Le chariot de portail 70 est un élément de roulement robuste à 5 galets, conçu pour les portails coulissants autoportants. La construction oscillante avec un pivot reliant le chariot à la platine assure un ajustement automatique au profil du rail, ce qui garantit un fonctionnement fluide et sans défaillance du portail même sous de lourdes charges — jusqu'à 650 kg.
Construction et principe de fonctionnement
Le chariot est équipé de 5 galets en acier, dont un galet horizontal, qui coopèrent avec le rail de guidage aux dimensions 70×70×4 mm. Tous les galets sont montés sur roulements à billes, ce qui garantit une faible résistance au roulement et un fonctionnement silencieux. Le mécanisme oscillant permet au chariot de pivoter par rapport à la platine de montage — les légères irrégularités et déformations du rail sont ainsi compensées, et la charge se répartit uniformément sur l'ensemble des galets.
Le réglage en hauteur s'effectue à l'aide de vis dans la platine, ce qui permet de positionner précisément le niveau du portail lors du montage. L'ensemble est recouvert d'un revêtement de zinc qui protège les éléments en acier contre la corrosion et assure une utilisation durable en extérieur.
Caractéristiques techniques
- Nombre de galets : 5 (dont 1 galet horizontal)
- Matériau des galets : acier avec roulements à billes
- Rail compatible : 70×70×4 mm
- Charge maximale : 650 kg

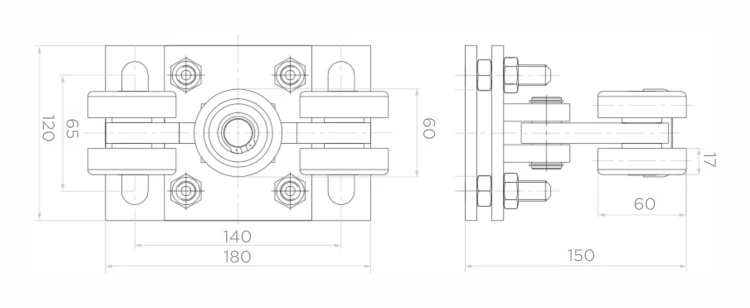

- Hauteur (H) : 150 mm
- Dimensions de la platine (larg. × long.) : 180 × 120 mm
- Entraxe de montage de la platine : 140 × 65 mm
- Profondeur latérale : 150 mm
- Largeur du corps : 60 mm
- Épaisseur de la platine : 17 mm
- Poids : 5,7 kg
- Volume : 5243 cm³
- Protection anticorrosion : galvanisation
- Type de liaison avec la platine : pivot oscillant
- Réglage en hauteur : oui — par vis
- EAN : 5901289674546
Application et montage
Le chariot est destiné aux installations professionnelles de portails coulissants autoportants dont le vantail pèse jusqu'à 650 kg. Grâce à sa construction oscillante et à son réglage en hauteur, le montage est rapide et ne nécessite pas une fondation parfaitement nivelée — l'installateur dispose d'une possibilité de correction précise lors du réglage du portail. Les orifices de montage dans la platine permettent un ancrage solide au sol à l'aide de vis standard.
