PSG

Chariot 80 rouleaux acier pour portails coulissants autoportants

Go to Product feedback

Chariot oscillant pour portails coulissants autoportants avec 5 galets en acier, capacité de charge 750 kg, rail 80×80×5 mm, galvanisation électrolytique, poids 6,2 kg.

Go to full description
with VAT without VAT
Price 33,30 €
incl. 21% VAT

Shipping costs are not included in the price.

pcs.
Availability:
En stock (presque épuisé)
Shipping time: 24 heures

Caractéristiques du produit

[PIM] wozki #111

  • Taille du rail de guidage 80x80x5
  • Type de produit Chariot individuel
  • Charge max. [kg] 750
  • Matériau des galets Acier
  • Nombre de galets [szt.] 5
  • Construction du chariot Pivotante
  • Type de système de roulement Système à roulettes

Description

Chariot de roulement 80 pour portail coulissant – 5 galets, oscillant, galets en acier

Le chariot de roulement 80 est un chariot oscillant robuste à 5 galets, conçu pour les portails coulissants autoportants. Grâce à sa construction oscillante, il s'adapte parfaitement au rail de roulement, garantissant un fonctionnement fluide et silencieux du portail même sous de fortes charges – jusqu'à 750 kg.

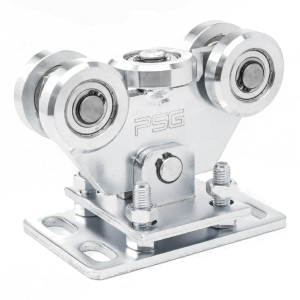

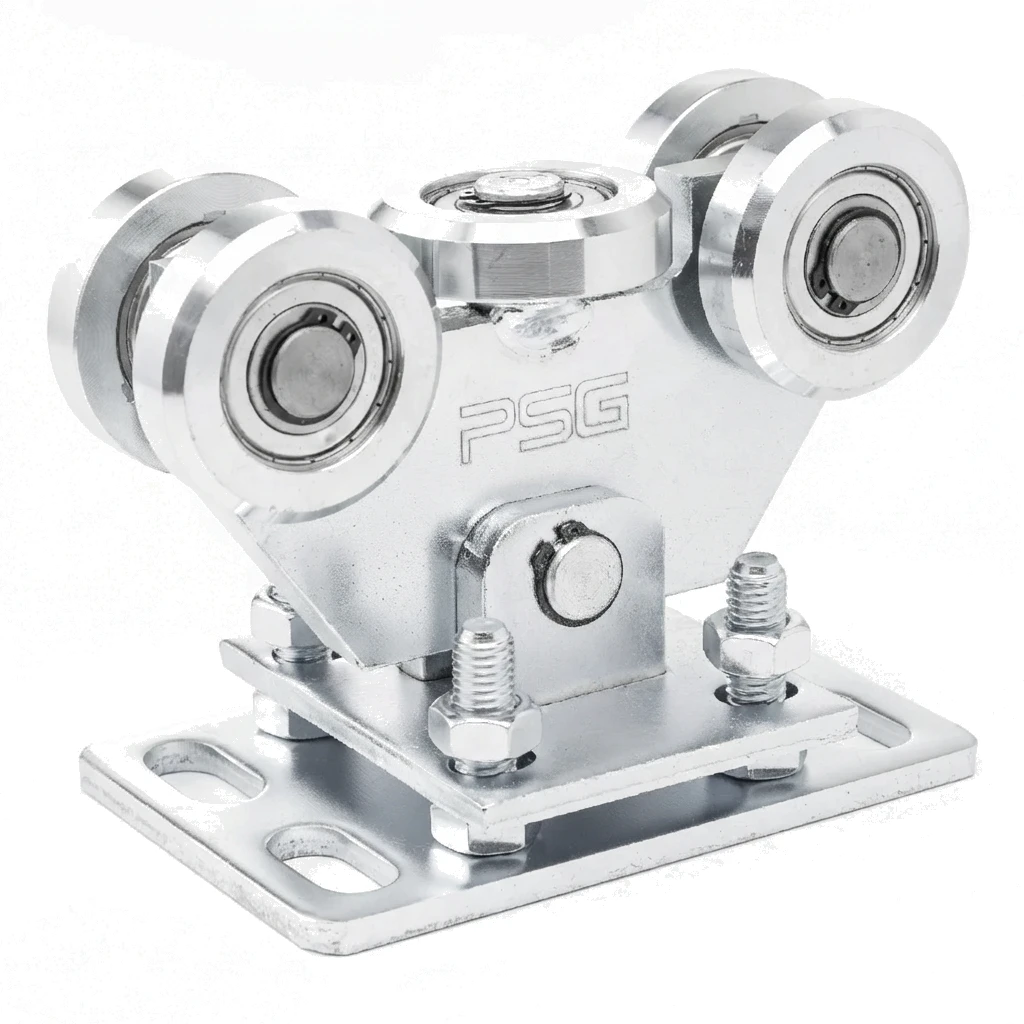

Chariot de roulement 80 – vue en perspective avec galets en acier et platine de montage
Chariot de roulement 80 – vue en perspective avec galets en acier et platine de montage

Le chariot est équipé de 5 galets en acier, dont un galet horizontal, qui assurent un guidage stable du portail dans le rail. La liaison avec la platine de montage est réalisée par un pivot, permettant une adaptation oscillante au rail et la compensation des légères irrégularités de la voie de roulement.

Le réglage en hauteur s'effectue à l'aide de vis, ce qui permet un positionnement précis du portail par rapport au rail et au sol. C'est particulièrement important lors du montage – cela élimine la nécessité d'utiliser des cales ou des éléments d'écartement supplémentaires.

Caractéristiques techniques

  • Rail de roulement : 80×80×5 mm
  • Charge maximale : 750 kg
  • Nombre de galets : 5 (dont 1 galet horizontal)
  • Matériau des galets : acier
  • Finition : galvanisation électrolytique
  • Hauteur (H) : 155 mm
  • Dimensions de la platine : 180×120 mm
  • Poids : 6,2 kg

Dimensions et dessin technique

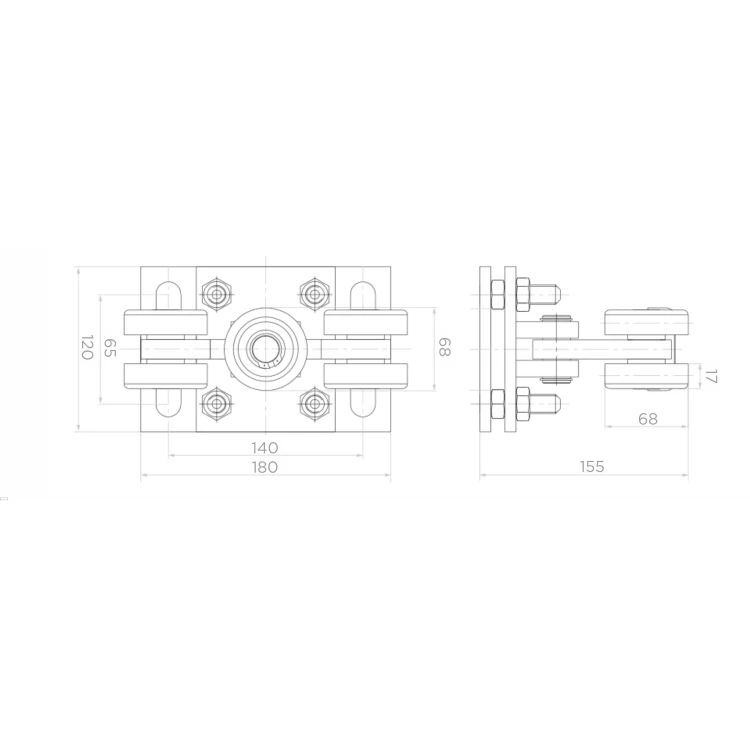

Dessin technique du chariot de roulement 80 – vue de dessus et de côté avec dimensions
Dessin technique du chariot de roulement 80 – vue de dessus et de côté avec dimensions

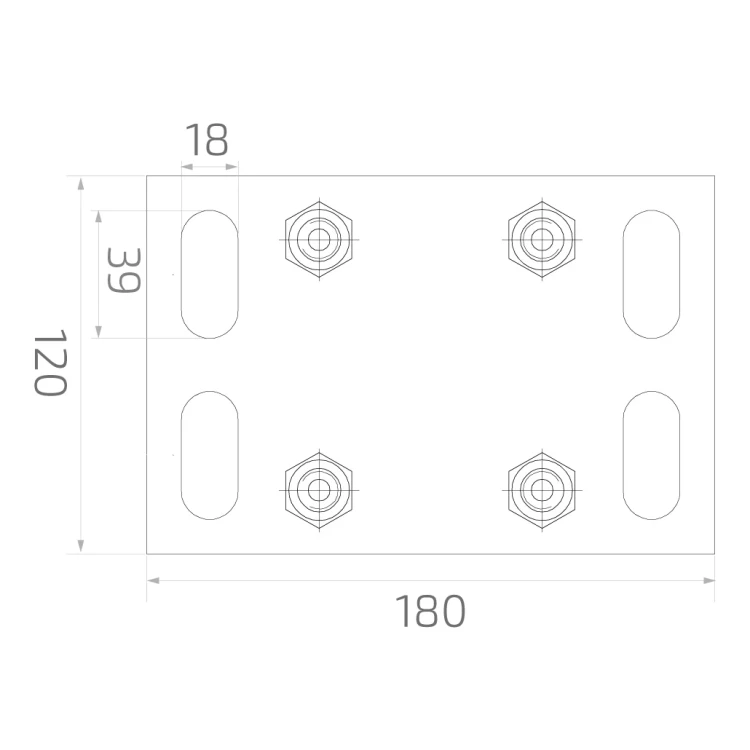

La platine de montage aux dimensions 180×120 mm dispose d'orifices oblongs (18×39 mm) facilitant le réglage de la position du chariot lors de la fixation au sol. L'entraxe des galets est de 140 mm dans l'axe longitudinal et de 68 mm dans l'axe transversal, et la profondeur totale du chariot avec les galets est de 155 mm.

Principaux avantages

  • Construction oscillante – l'adaptation automatique au rail de roulement élimine les contraintes et prolonge la durée de vie de l'ensemble du système
  • Hauteur réglable – positionnement précis du niveau du portail grâce aux vis de réglage
  • Capacité de charge de 750 kg – adapté aux portails industriels et de propriété lourds
  • Orifices de montage avec jeu – les orifices oblongs dans la platine accélèrent le montage et facilitent la correction du positionnement
  • Galvanisation électrolytique – protection anticorrosion garantissant la durabilité en conditions extérieures
